Дозатор сыпучих материалов

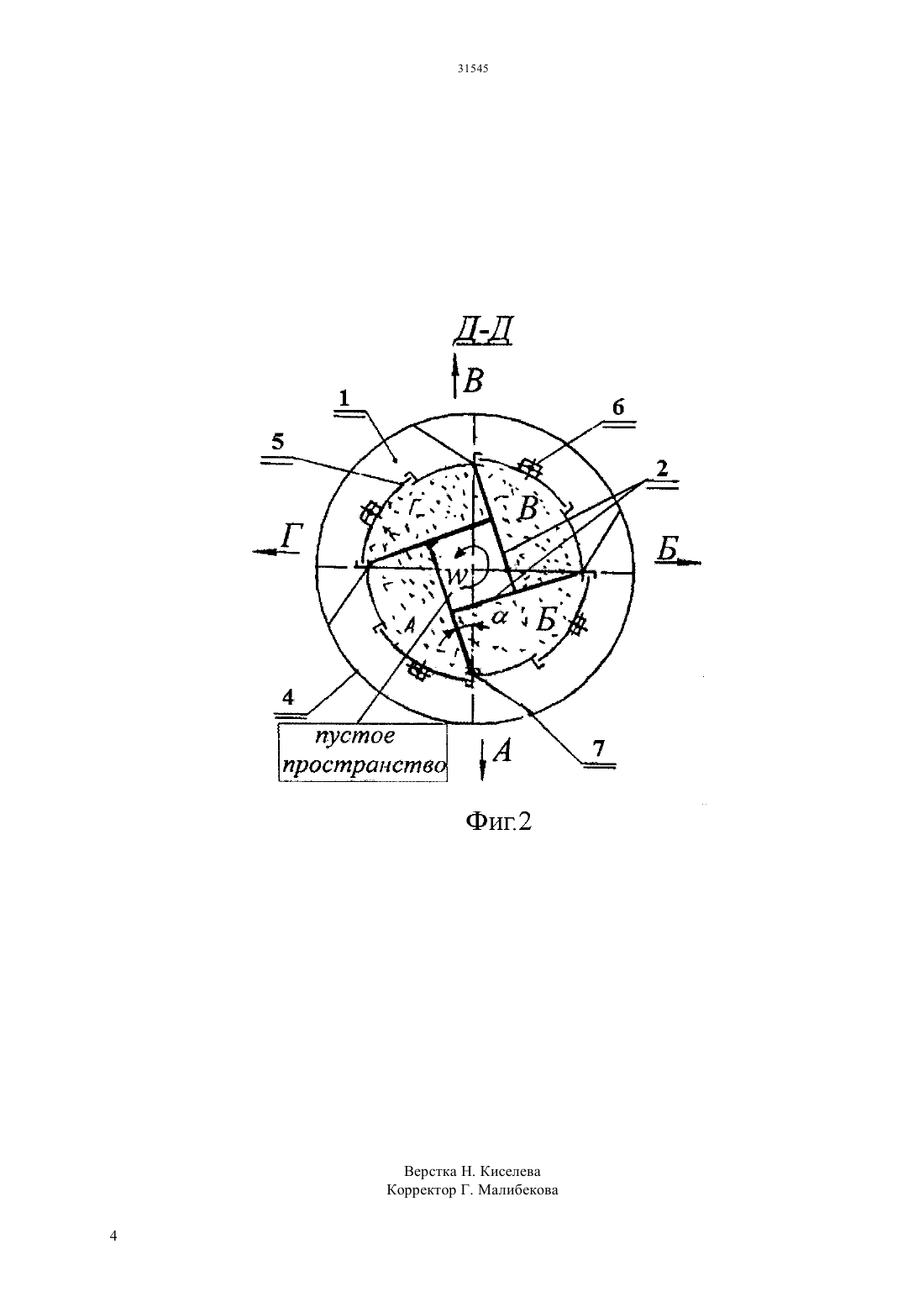

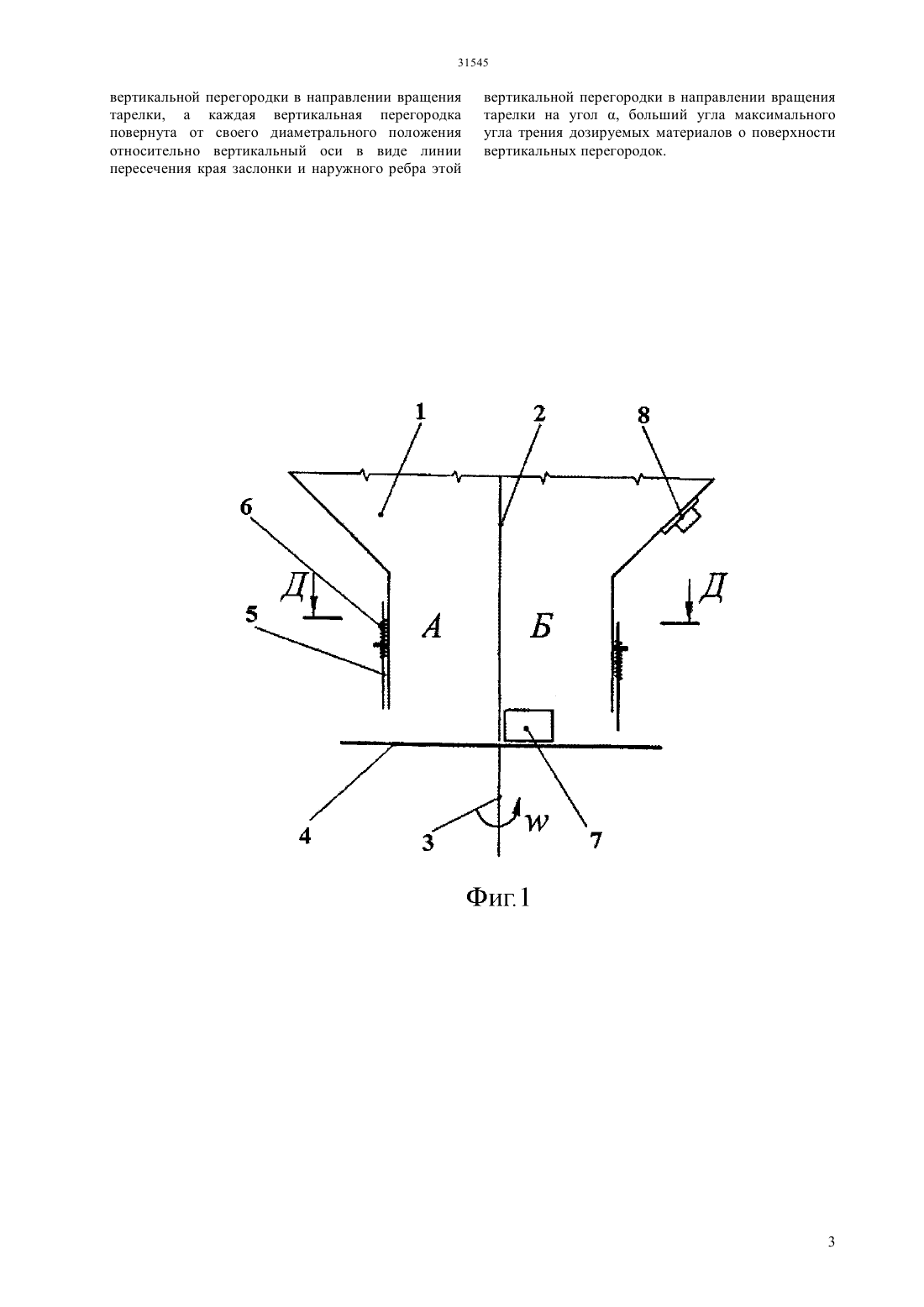

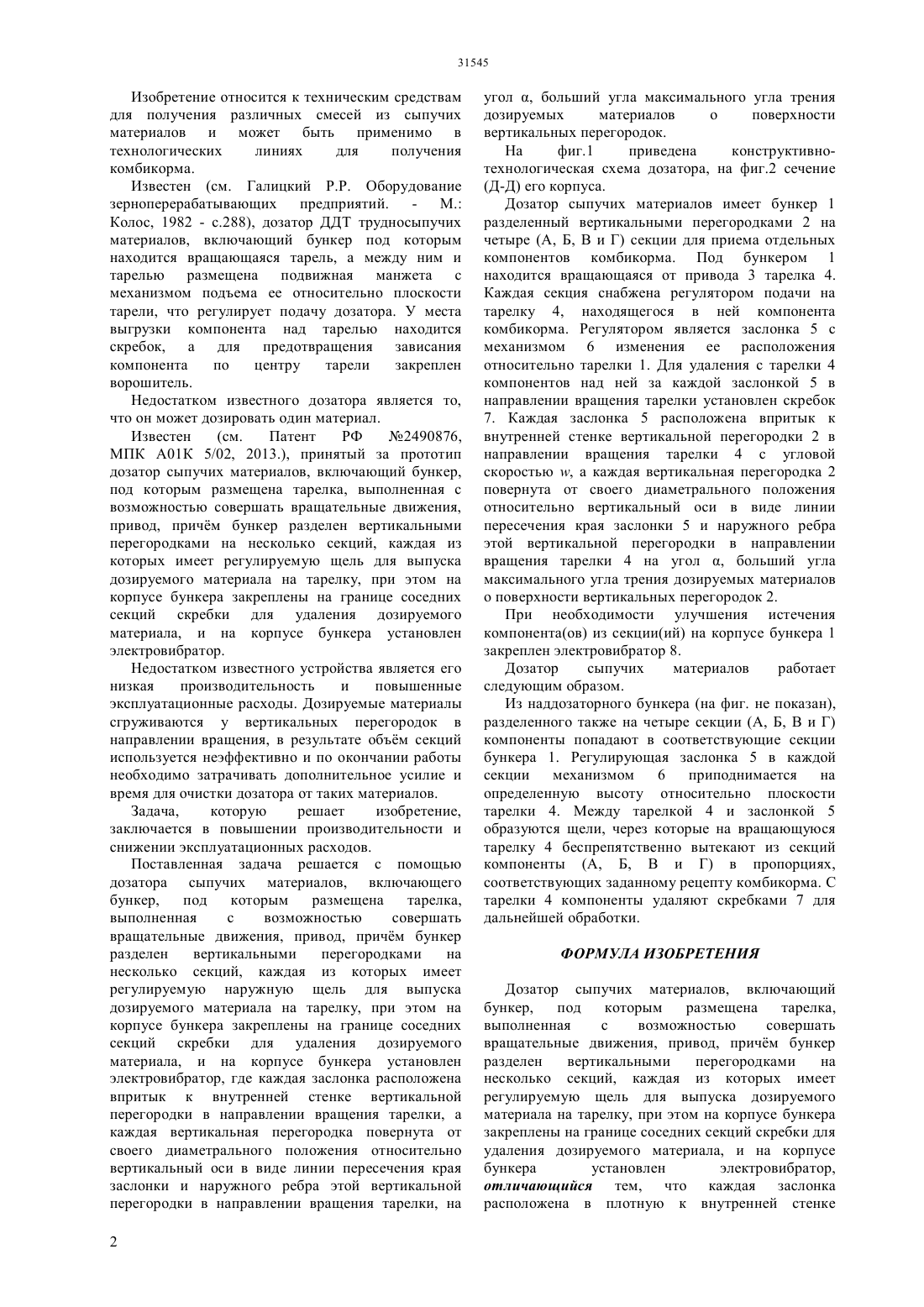

(51) 01 5/02 (2006.01) 01 11/24 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача решается с помощью дозатора сыпучих материалов, включающего бункер 1, под которым размещена тарелка 4, выполненная с возможностью совершать вращательные движения,привод, причм бункер 1 разделен вертикальными перегородками на несколько секций, каждая из которых имеет регулируемую наружную щель для выпуска дозируемого материала на тарелку 4, при этом на корпусе бункера 1 закреплены на границе соседних секций скребки 7 для удаления дозируемого материала, и на корпусе бункера установлен электровибратор 8,а каждая вертикальная перегородка 2 оси в виде линии пересечения края заслонки 6 и наружного ребра этой вертикальной перегородки в направлении вращения тарелки 4 на угол , больший угла максимального угла трения дозируемых материалов о поверхности вертикальных перегородок.(72) Нукешев Саяхат ОразовичШило Иван НиколаевичРоманюк Николай Николаевич Агейчик Валерий АлександровичАхметов Ержан СоветовичЕсхожин Кайрат ДжадыгеровичРоманюк Вадим Николаевич Муращенко Владимир Иванович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к техническим средствам для получения различных смесей из сыпучих материалов и может быть применимо в технологических линиях для получения комбикорма. Задача,которую решает изобретение,заключается в повышении производительности и снижении эксплуатационных расходов. Изобретение относится к техническим средствам для получения различных смесей из сыпучих материалов и может быть применимо в технологических линиях для получения комбикорма. Известен (см. Галицкий Оборудование зерноперерабатывающих предприятий. - М. Колос, 1982 - с.288), дозатор ДДТ трудносыпучих материалов, включающий бункер под которым находится вращающаяся тарель, а между ним и тарелью размещена подвижная манжета с механизмом подъема ее относительно плоскости тарели, что регулирует подачу дозатора. У места выгрузки компонента над тарелью находится скребок, а для предотвращения зависания компонента по центру тарели закреплен ворошитель. Недостатком известного дозатора является то,что он может дозировать один материал. Известен(см. Патент РФ 2490876,МПК А 01 К 5/02, 2013.), принятый за прототип дозатор сыпучих материалов, включающий бункер,под которым размещена тарелка, выполненная с возможностью совершать вращательные движения,привод, причм бункер разделен вертикальными перегородками на несколько секций, каждая из которых имеет регулируемую щель для выпуска дозируемого материала на тарелку, при этом на корпусе бункера закреплены на границе соседних секций скребки для удаления дозируемого материала, и на корпусе бункера установлен электровибратор. Недостатком известного устройства является его низкая производительность и повышенные эксплуатационные расходы. Дозируемые материалы сгруживаются у вертикальных перегородок в направлении вращения, в результате объм секций используется неэффективно и по окончании работы необходимо затрачивать дополнительное усилие и время для очистки дозатора от таких материалов. Задача,которую решает изобретение,заключается в повышении производительности и снижении эксплуатационных расходов. Поставленная задача решается с помощью дозатора сыпучих материалов, включающего бункер,под которым размещена тарелка,выполненная с возможностью совершать вращательные движения, привод, причм бункер разделен вертикальными перегородками на несколько секций, каждая из которых имеет регулируемую наружную щель для выпуска дозируемого материала на тарелку, при этом на корпусе бункера закреплены на границе соседних секций скребки для удаления дозируемого материала, и на корпусе бункера установлен электровибратор, где каждая заслонка расположена впритык к внутренней стенке вертикальной перегородки в направлении вращения тарелки, а каждая вертикальная перегородка повернута от своего диаметрального положения относительно вертикальный оси в виде линии пересечения края заслонки и наружного ребра этой вертикальной перегородки в направлении вращения тарелки, на 2 угол , больший угла максимального угла трения дозируемых материалов о поверхности вертикальных перегородок. На фиг.1 приведена конструктивнотехнологическая схема дозатора, на фиг.2 сечение(Д-Д) его корпуса. Дозатор сыпучих материалов имеет бункер 1 разделенный вертикальными перегородками 2 на четыре (А, Б, В и Г) секции для приема отдельных компонентов комбикорма. Под бункером 1 находится вращающаяся от привода 3 тарелка 4. Каждая секция снабжена регулятором подачи на тарелку 4, находящегося в ней компонента комбикорма. Регулятором является заслонка 5 с механизмом 6 изменения ее расположения относительно тарелки 1. Для удаления с тарелки 4 компонентов над ней за каждой заслонкой 5 в направлении вращения тарелки установлен скребок 7. Каждая заслонка 5 расположена впритык к внутренней стенке вертикальной перегородки 2 в направлении вращения тарелки 4 с угловой скоростью , а каждая вертикальная перегородка 2 повернута от своего диаметрального положения относительно вертикальный оси в виде линии пересечения края заслонки 5 и наружного ребра этой вертикальной перегородки в направлении вращения тарелки 4 на угол , больший угла максимального угла трения дозируемых материалов о поверхности вертикальных перегородок 2. При необходимости улучшения истечения компонента(ов) из секции(ий) на корпусе бункера 1 закреплен электровибратор 8. Дозатор сыпучих материалов работает следующим образом. Из наддозаторного бункера (на фиг. не показан),разделенного также на четыре секции (А, Б, В и Г) компоненты попадают в соответствующие секции бункера 1. Регулирующая заслонка 5 в каждой секции механизмом 6 приподнимается на определенную высоту относительно плоскости тарелки 4. Между тарелкой 4 и заслонкой 5 образуются щели, через которые на вращающуюся тарелку 4 беспрепятственно вытекают из секций компоненты (А, Б, В и Г) в пропорциях,соответствующих заданному рецепту комбикорма. С тарелки 4 компоненты удаляют скребками 7 для дальнейшей обработки. ФОРМУЛА ИЗОБРЕТЕНИЯ Дозатор сыпучих материалов, включающий бункер,под которым размещена тарелка,выполненная с возможностью совершать вращательные движения, привод, причм бункер разделен вертикальными перегородками на несколько секций, каждая из которых имеет регулируемую щель для выпуска дозируемого материала на тарелку, при этом на корпусе бункера закреплены на границе соседних секций скребки для удаления дозируемого материала, и на корпусе бункера установлен электровибратор,отличающийся тем, что каждая заслонка расположена в плотную к внутренней стенке вертикальной перегородки в направлении вращения тарелки, а каждая вертикальная перегородка повернута от своего диаметрального положения относительно вертикальный оси в виде линии пересечения края заслонки и наружного ребра этой вертикальной перегородки в направлении вращения тарелки на угол , больший угла максимального угла трения дозируемых материалов о поверхности вертикальных перегородок.
