Дозатор сыпучих материалов

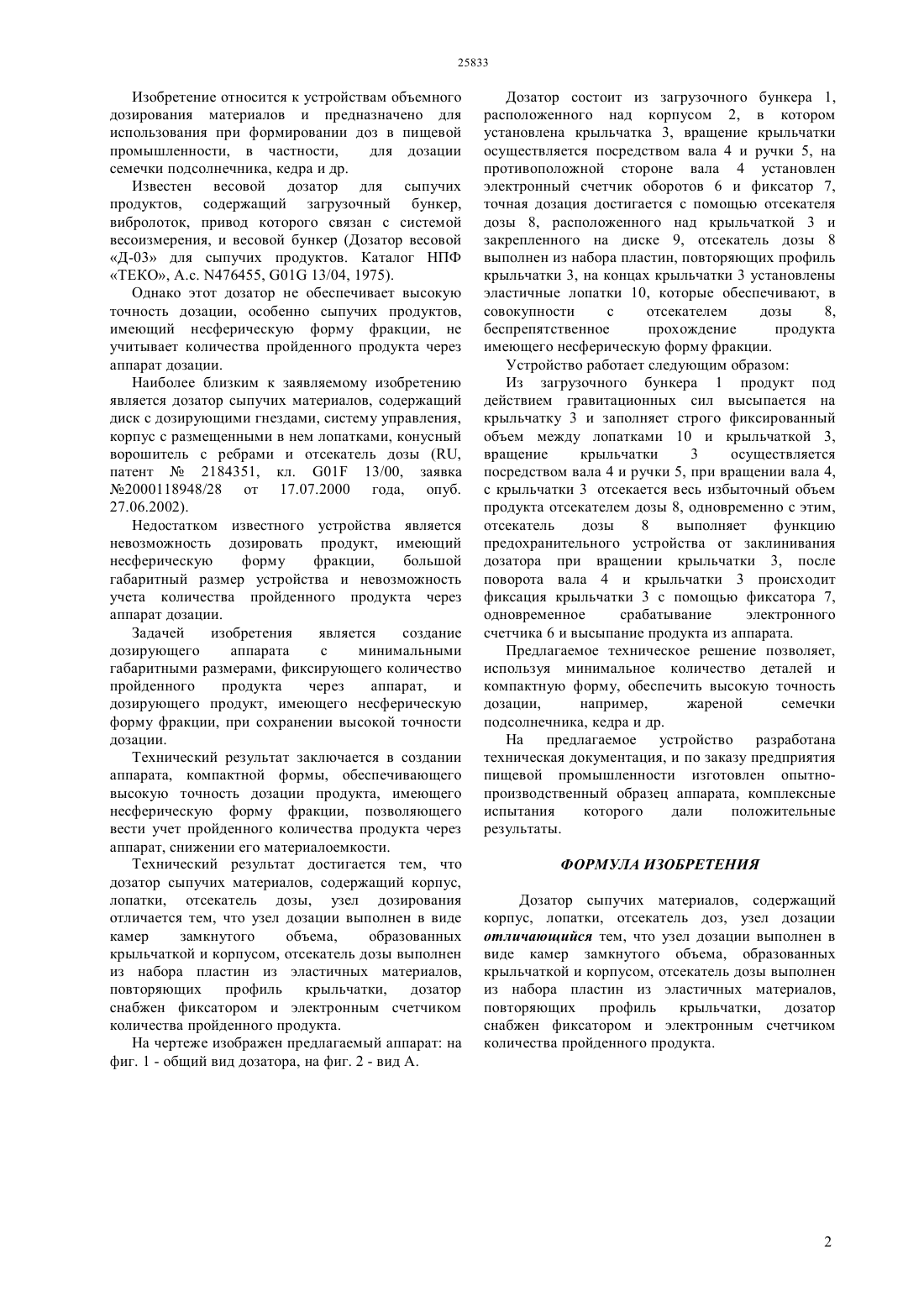

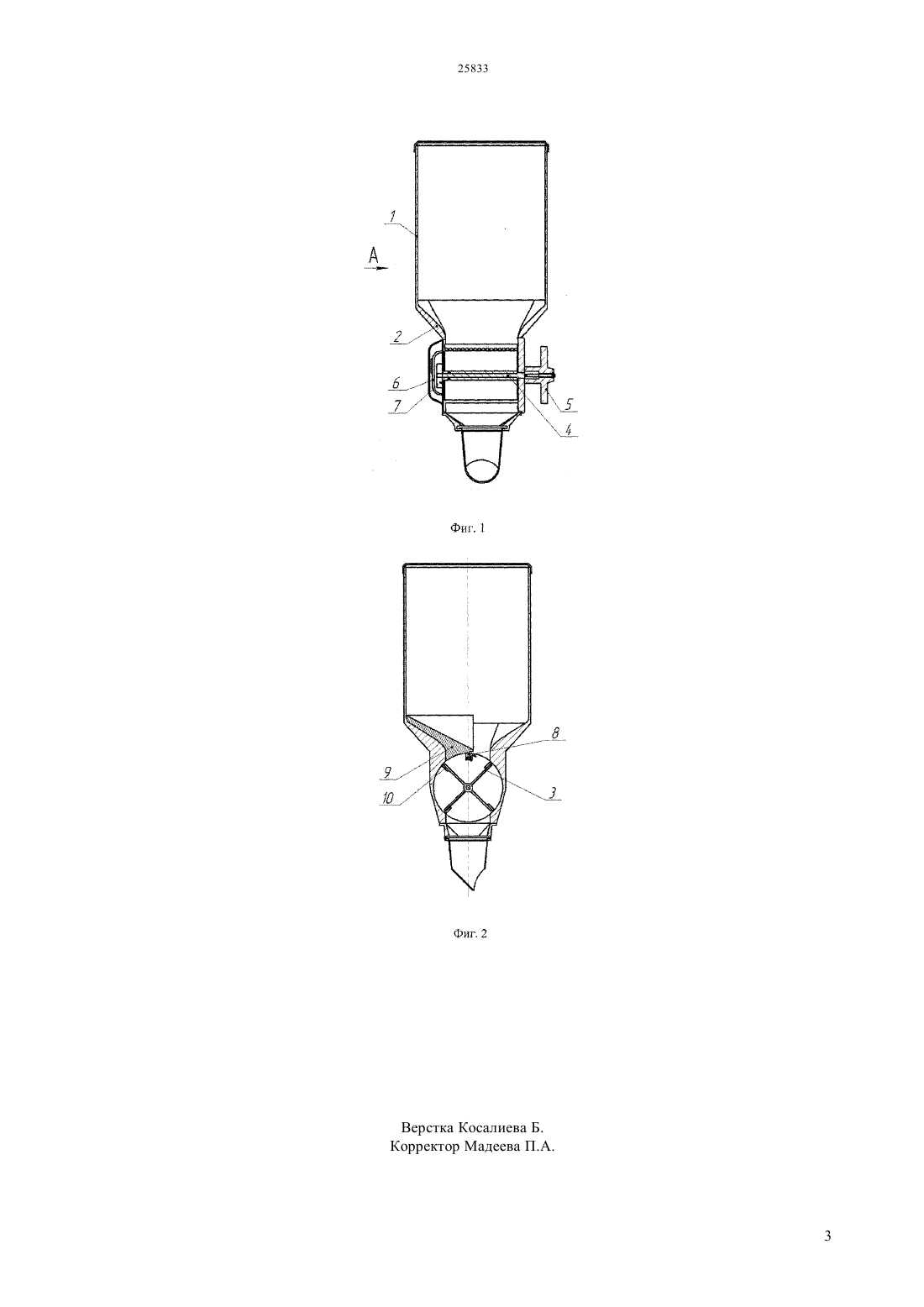

(51) 01 13/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ высокую точность дозации, снижении его материалоемкости. Технический результат достигается тем, что дозатор сыпучих материалов, содержащий корпус,лопатки, отсекатель дозы, узел дозирования отличается тем, что узел дозации выполнен в виде замкнутого объема, образованного крыльчаткой и корпусом, отсекатель дозы выполнен из набора пластин, повторяющих профиль крыльчатки,дозатор снабжен фиксатором и электронным счетчиком количества пройденного продукта. Предлагаемое техническое решение позволяет,используя минимальное количество деталей и компактную форму, обеспечить высокую точность дозации жареной семечки подсолнечника, кедра и др. На предлагаемое устройство разработана техническая документация, и по заказу предприятия пищевой промышленности изготовлен опытнопроизводственный образец аппарата, комплексные испытания которого дали положительные результаты.(57) Изобретение относится к устройствам объемного дозирования сыпучих материалов и предназначено для использования при формировании доз в пищевой промышленности, в частности, для дозации семечки подсолнечника. Задачей изобретения является создание дозирующего аппарата с возможностью дозации продукта,имеющего несферическую форму фракции, минимальными габаритными размерами и счетчиком контроля количества пройденного продукта через аппарат, при сохранении высокой точности дозирования. Технический результат заключается в создании аппарата, компактной формы, обеспечивающего Изобретение относится к устройствам объемного дозирования материалов и предназначено для использования при формировании доз в пищевой промышленности, в частности,для дозации семечки подсолнечника, кедра и др. Известен весовой дозатор для сыпучих продуктов, содержащий загрузочный бункер,вибролоток, привод которого связан с системой весоизмерения, и весовой бункер (Дозатор весовой Д-03 для сыпучих продуктов. Каталог НПФ ТЕКО, А.с. 476455, 01 13/04, 1975). Однако этот дозатор не обеспечивает высокую точность дозации, особенно сыпучих продуктов,имеющий несферическую форму фракции, не учитывает количества пройденного продукта через аппарат дозации. Наиболее близким к заявляемому изобретению является дозатор сыпучих материалов, содержащий диск с дозирующими гнездами, систему управления,корпус с размещенными в нем лопатками, конусный ворошитель с ребрами и отсекатель дозы (,патент 2184351, кл. 01 13/00, заявка 2000118948/28 от 17.07.2000 года, опуб. 27.06.2002). Недостатком известного устройства является невозможность дозировать продукт, имеющий несферическую форму фракции,большой габаритный размер устройства и невозможность учета количества пройденного продукта через аппарат дозации. Задачей изобретения является создание дозирующего аппарата с минимальными габаритными размерами, фиксирующего количество пройденного продукта через аппарат,и дозирующего продукт, имеющего несферическую форму фракции, при сохранении высокой точности дозации. Технический результат заключается в создании аппарата, компактной формы, обеспечивающего высокую точность дозации продукта, имеющего несферическую форму фракции, позволяющего вести учет пройденного количества продукта через аппарат, снижении его материалоемкости. Технический результат достигается тем, что дозатор сыпучих материалов, содержащий корпус,лопатки, отсекатель дозы, узел дозирования отличается тем, что узел дозации выполнен в виде камер замкнутого объема,образованных крыльчаткой и корпусом, отсекатель дозы выполнен из набора пластин из эластичных материалов,повторяющих профиль крыльчатки, дозатор снабжен фиксатором и электронным счетчиком количества пройденного продукта. На чертеже изображен предлагаемый аппарат на фиг. 1 - общий вид дозатора, на фиг. 2 - вид А. Дозатор состоит из загрузочного бункера 1,расположенного над корпусом 2, в котором установлена крыльчатка 3, вращение крыльчатки осуществляется посредством вала 4 и ручки 5, на противоположной стороне вала 4 установлен электронный счетчик оборотов 6 и фиксатор 7,точная дозация достигается с помощью отсекателя дозы 8, расположенного над крыльчаткой 3 и закрепленного на диске 9, отсекатель дозы 8 выполнен из набора пластин, повторяющих профиль крыльчатки 3, на концах крыльчатки 3 установлены эластичные лопатки 10, которые обеспечивают, в совокупности с отсекателем дозы 8,беспрепятственное прохождение продукта имеющего несферическую форму фракции. Устройство работает следующим образом Из загрузочного бункера 1 продукт под действием гравитационных сил высыпается на крыльчатку 3 и заполняет строго фиксированный объем между лопатками 10 и крыльчаткой 3,вращение крыльчатки 3 осуществляется посредством вала 4 и ручки 5, при вращении вала 4,с крыльчатки 3 отсекается весь избыточный объем продукта отсекателем дозы 8, одновременно с этим,отсекатель дозы 8 выполняет функцию предохранительного устройства от заклинивания дозатора при вращении крыльчатки 3, после поворота вала 4 и крыльчатки 3 происходит фиксация крыльчатки 3 с помощью фиксатора 7,одновременное срабатывание электронного счетчика 6 и высыпание продукта из аппарата. Предлагаемое техническое решение позволяет,используя минимальное количество деталей и компактную форму, обеспечить высокую точность дозации,например,жареной семечки подсолнечника, кедра и др. На предлагаемое устройство разработана техническая документация, и по заказу предприятия пищевой промышленности изготовлен опытнопроизводственный образец аппарата, комплексные испытания которого дали положительные результаты. ФОРМУЛА ИЗОБРЕТЕНИЯ Дозатор сыпучих материалов, содержащий корпус, лопатки, отсекатель доз, узел дозации отличающийся тем, что узел дозации выполнен в виде камер замкнутого объема, образованных крыльчаткой и корпусом, отсекатель дозы выполнен из набора пластин из эластичных материалов,повторяющих профиль крыльчатки, дозатор снабжен фиксатором и электронным счетчиком количества пройденного продукта.
