Дозатор сыпучих материалов

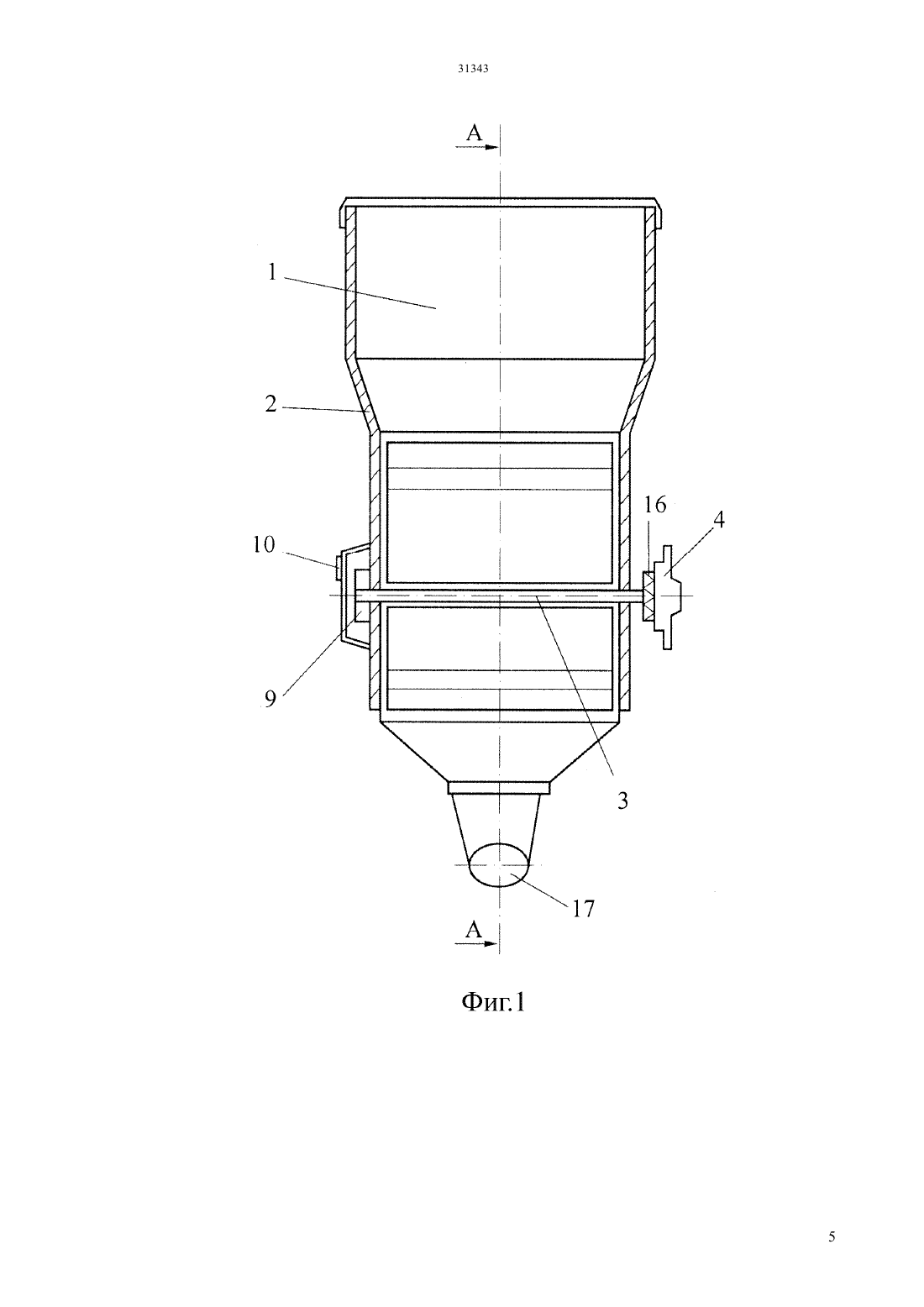

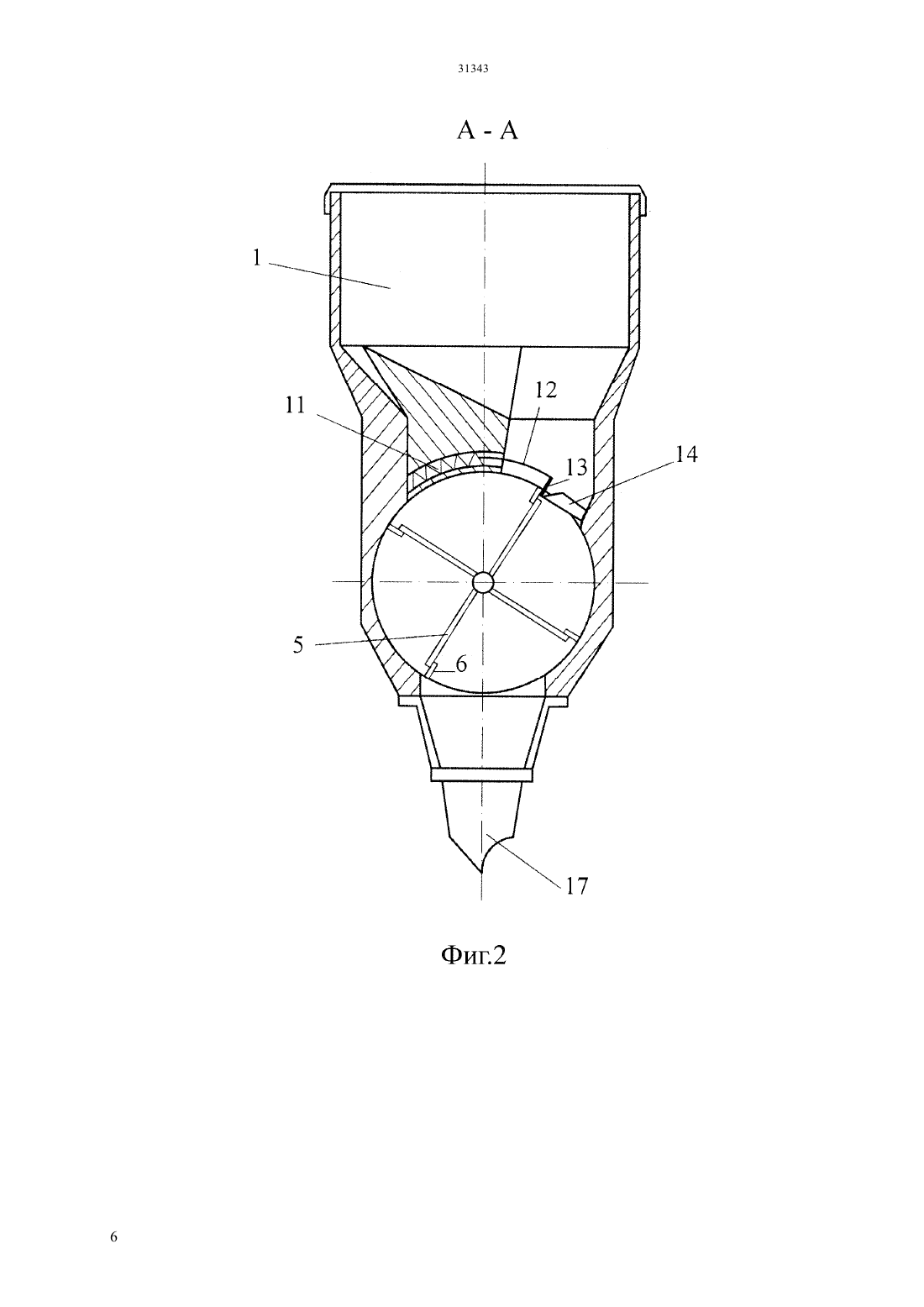

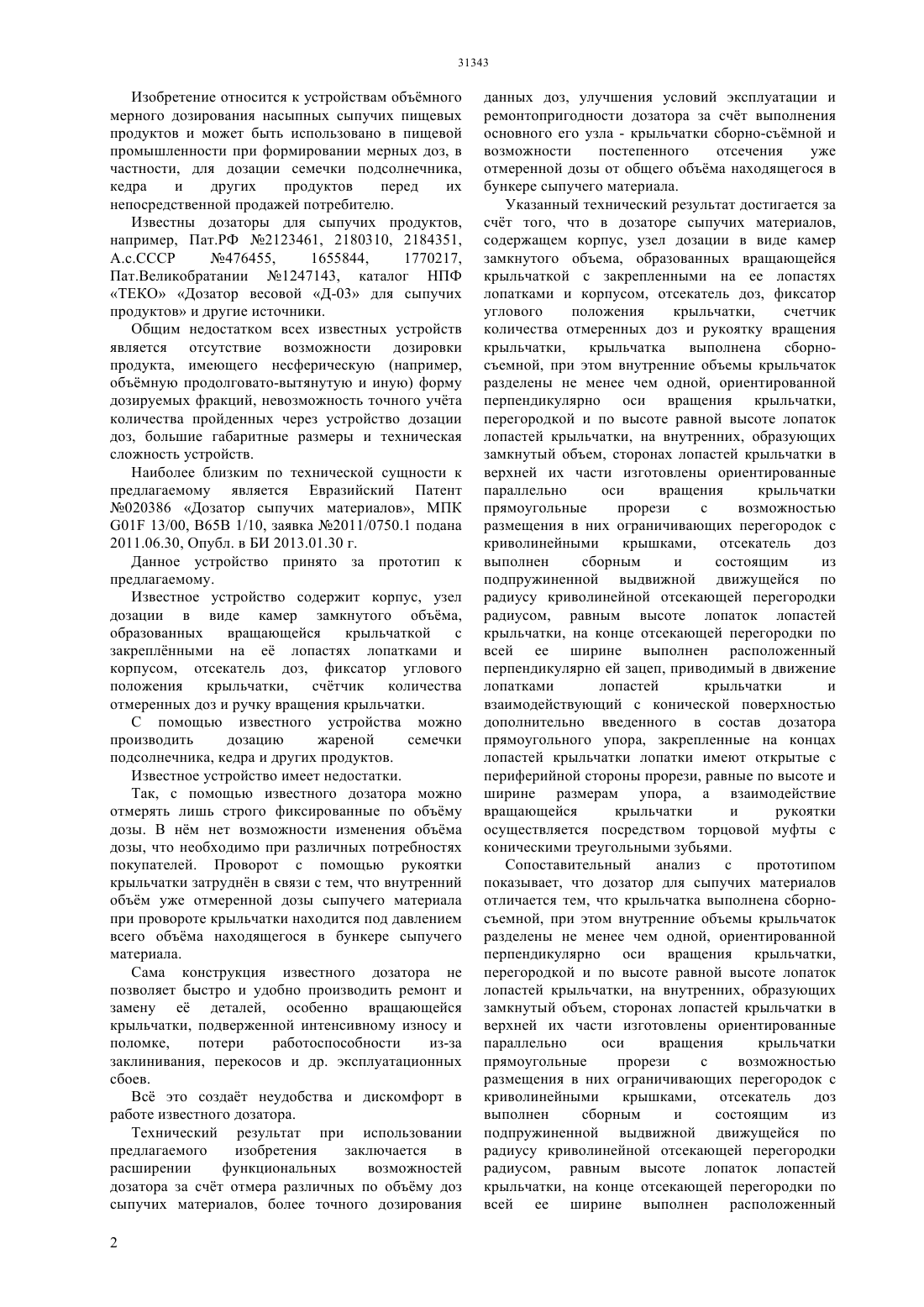

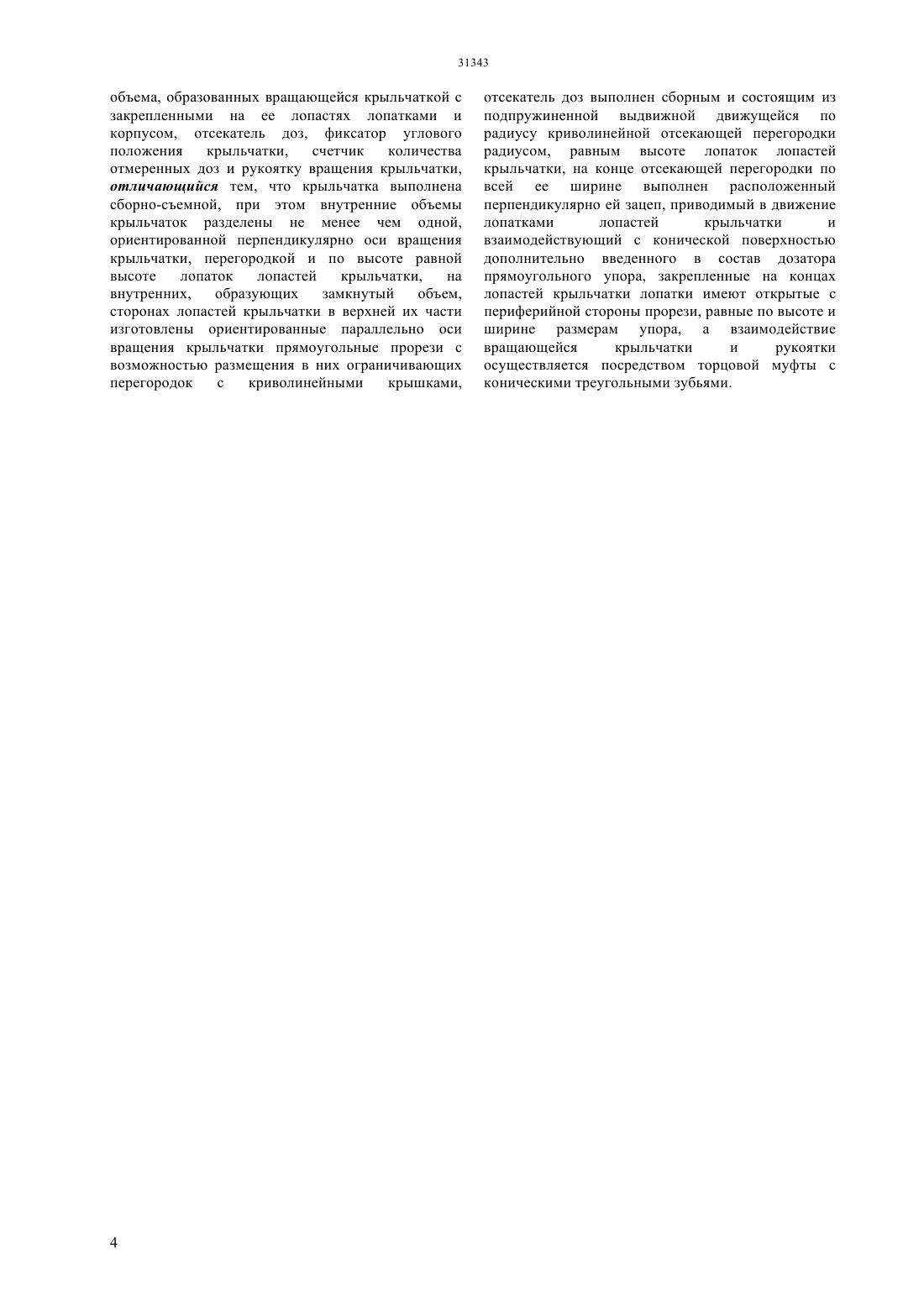

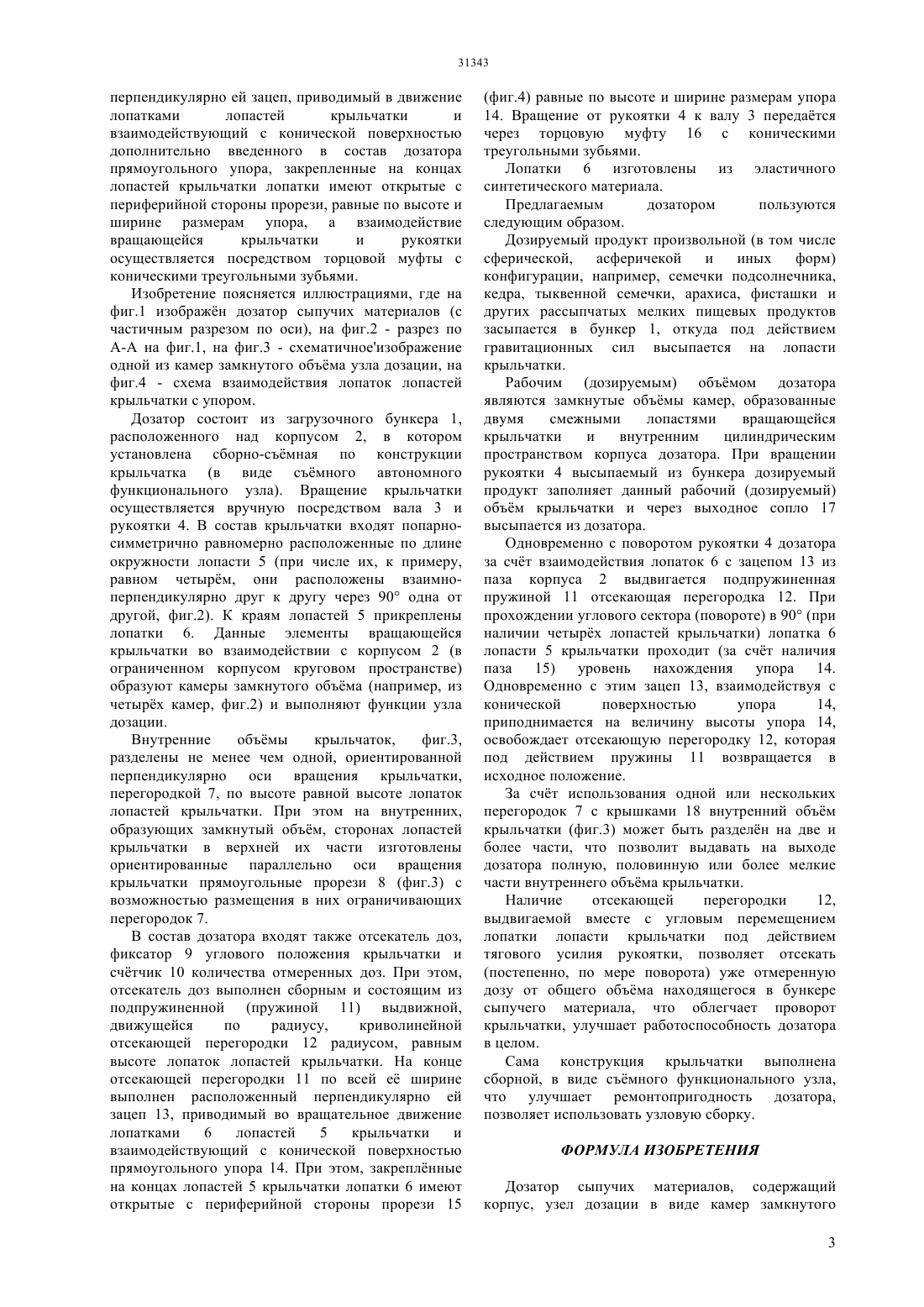

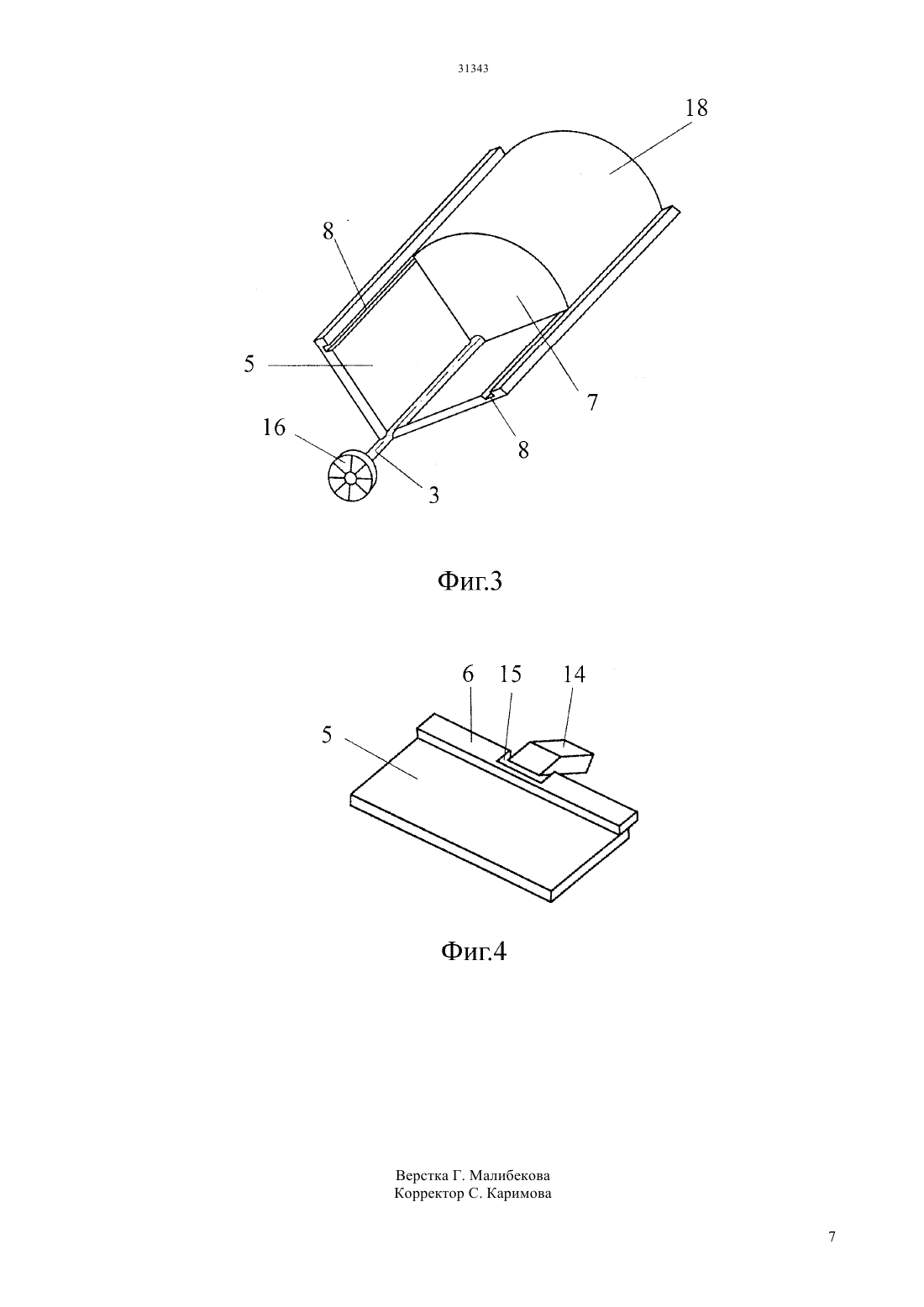

(51) 01 13/00 (2006.01) 65 1/10 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2015/0646.1 04.05.2015 15.07.2016, бюл. 7 Штербов Георгий Васильевич 25833 4 15 .06.2012145243 1 10.09.20148333 1 16.11.19982184351 2 27.06.2002(57) Изобретение относится к устройствам объмного мерного дозирования насыпных сыпучих пищевых продуктов и может быть использовано в пищевой промышленности при формировании мерных доз, в частности, для дозации семечки подсолнечника, кедра и других продуктов перед их непосредственной продажей потребителю. Технический результат при использовании предлагаемого изобретения заключается в расширении функциональных возможностей дозатора за счт отмера различных по объму доз сыпучих материалов, более точного дозирования данных доз, улучшения условий эксплуатации и ремонтопригодности дозатора за счт выполнения основного его узла - крыльчатки сборно-съмной и возможности постепенного отсечения уже отмеренной дозы от общего объма находящегося в бункере сыпучего материала. Крыльчатка выполнена сборно-съемной, при этом внутренние объемы крыльчаток разделены не менее чем одной,ориентированной перпендикулярно оси вращения крыльчатки,перегородкой и по высоте равной высоте лопаток лопастей крыльчатки, на внутренних, образующих замкнутый объем, сторонах лопастей крыльчатки в верхней их части изготовлены ориентированные параллельно оси вращения крыльчатки прямоугольные прорези с возможностью размещения в них ограничивающих перегородок с криволинейными крышками, отсекатель доз выполнен сборным и состоящим из подпружиненной выдвижной движущейся по радиусу криволинейной отсекающей перегородки радиусом, равным высоте лопаток лопастей крыльчатки, на конце отсекающей перегородки по всей ее ширине выполнен расположенный перпендикулярно ей зацеп, приводимый в движение лопатками лопастей крыльчатки и взаимодействующий с конической поверхностью дополнительно введенного в состав дозатора прямоугольного упора, закрепленные на концах лопастей крыльчатки лопатки имеют открытые с периферийной стороны прорези, равные по высоте и ширине размерам упора, а взаимодействие вращающейся крыльчатки и рукоятки осуществляется посредством торцовой муфты с коническими треугольными зубьями. Изобретение относится к устройствам объмного мерного дозирования насыпных сыпучих пищевых продуктов и может быть использовано в пищевой промышленности при формировании мерных доз, в частности, для дозации семечки подсолнечника,кедра и других продуктов перед их непосредственной продажей потребителю. Известны дозаторы для сыпучих продуктов,например, Пат.РФ 2123461, 2180310, 2184351,А.с.СССР 476455,1655844,1770217,Пат.Великобратании 1247143, каталог НПФ ТЕКО Дозатор весовой Д-03 для сыпучих продуктов и другие источники. Общим недостатком всех известных устройств является отсутствие возможности дозировки продукта, имеющего несферическую (например,объмную продолговато-вытянутую и иную) форму дозируемых фракций, невозможность точного учта количества пройденных через устройство дозации доз, большие габаритные размеры и техническая сложность устройств. Наиболее близким по технической сущности к предлагаемому является Евразийский Патент 020386 Дозатор сыпучих материалов, МПК 01 13/00, В 65 В 1/10, заявка 2011/0750.1 подана 2011.06.30, Опубл. в БИ 2013.01.30 г. Данное устройство принято за прототип к предлагаемому. Известное устройство содержит корпус, узел дозации в виде камер замкнутого объма,образованных вращающейся крыльчаткой с закреплнными на е лопастях лопатками и корпусом, отсекатель доз, фиксатор углового положения крыльчатки,счтчик количества отмеренных доз и ручку вращения крыльчатки. С помощью известного устройства можно производить дозацию жареной семечки подсолнечника, кедра и других продуктов. Известное устройство имеет недостатки. Так, с помощью известного дозатора можно отмерять лишь строго фиксированные по объму дозы. В нм нет возможности изменения объма дозы, что необходимо при различных потребностях покупателей. Проворот с помощью рукоятки крыльчатки затруднн в связи с тем, что внутренний объм уже отмеренной дозы сыпучего материала при провороте крыльчатки находится под давлением всего объма находящегося в бункере сыпучего материала. Сама конструкция известного дозатора не позволяет быстро и удобно производить ремонт и замену е деталей, особенно вращающейся крыльчатки, подверженной интенсивному износу и поломке,потери работоспособности из-за заклинивания, перекосов и др. эксплуатационных сбоев. Вс это создат неудобства и дискомфорт в работе известного дозатора. Технический результат при использовании предлагаемого изобретения заключается в расширении функциональных возможностей дозатора за счт отмера различных по объму доз сыпучих материалов, более точного дозирования 2 данных доз, улучшения условий эксплуатации и ремонтопригодности дозатора за счт выполнения основного его узла - крыльчатки сборно-съмной и возможности постепенного отсечения уже отмеренной дозы от общего объма находящегося в бункере сыпучего материала. Указанный технический результат достигается за счт того, что в дозаторе сыпучих материалов,содержащем корпус, узел дозации в виде камер замкнутого объема, образованных вращающейся крыльчаткой с закрепленными на ее лопастях лопатками и корпусом, отсекатель доз, фиксатор углового положения крыльчатки,счетчик количества отмеренных доз и рукоятку вращения крыльчатки,крыльчатка выполнена сборносъемной, при этом внутренние объемы крыльчаток разделены не менее чем одной, ориентированной перпендикулярно оси вращения крыльчатки,перегородкой и по высоте равной высоте лопаток лопастей крыльчатки, на внутренних, образующих замкнутый объем, сторонах лопастей крыльчатки в верхней их части изготовлены ориентированные параллельно оси вращения крыльчатки прямоугольные прорези с возможностью размещения в них ограничивающих перегородок с криволинейными крышками, отсекатель доз выполнен сборным и состоящим из подпружиненной выдвижной движущейся по радиусу криволинейной отсекающей перегородки радиусом, равным высоте лопаток лопастей крыльчатки, на конце отсекающей перегородки по всей ее ширине выполнен расположенный перпендикулярно ей зацеп, приводимый в движение лопатками лопастей крыльчатки и взаимодействующий с конической поверхностью дополнительно введенного в состав дозатора прямоугольного упора, закрепленные на концах лопастей крыльчатки лопатки имеют открытые с периферийной стороны прорези, равные по высоте и ширине размерам упора, а взаимодействие вращающейся крыльчатки и рукоятки осуществляется посредством торцовой муфты с коническими треугольными зубьями. Сопоставительный анализ с прототипом показывает, что дозатор для сыпучих материалов отличается тем, что крыльчатка выполнена сборносъемной, при этом внутренние объемы крыльчаток разделены не менее чем одной, ориентированной перпендикулярно оси вращения крыльчатки,перегородкой и по высоте равной высоте лопаток лопастей крыльчатки, на внутренних, образующих замкнутый объем, сторонах лопастей крыльчатки в верхней их части изготовлены ориентированные параллельно оси вращения крыльчатки прямоугольные прорези с возможностью размещения в них ограничивающих перегородок с криволинейными крышками, отсекатель доз выполнен сборным и состоящим из подпружиненной выдвижной движущейся по радиусу криволинейной отсекающей перегородки радиусом, равным высоте лопаток лопастей крыльчатки, на конце отсекающей перегородки по всей ее ширине выполнен расположенный перпендикулярно ей зацеп, приводимый в движение лопатками лопастей крыльчатки и взаимодействующий с конической поверхностью дополнительно введенного в состав дозатора прямоугольного упора, закрепленные на концах лопастей крыльчатки лопатки имеют открытые с периферийной стороны прорези, равные по высоте и ширине размерам упора, а взаимодействие вращающейся крыльчатки и рукоятки осуществляется посредством торцовой муфты с коническими треугольными зубьями. Изобретение поясняется иллюстрациями, где на фиг.1 изображн дозатор сыпучих материалов (с частичным разрезом по оси), на фиг.2 - разрез по А-А на фиг.1, на фиг.3 - схематичноеизображение одной из камер замкнутого объма узла дозации, на фиг.4 - схема взаимодействия лопаток лопастей крыльчатки с упором. Дозатор состоит из загрузочного бункера 1,расположенного над корпусом 2, в котором установлена сборно-съмная по конструкции крыльчатка (в виде съмного автономного функционального узла). Вращение крыльчатки осуществляется вручную посредством вала 3 и рукоятки 4. В состав крыльчатки входят попарносимметрично равномерно расположенные по длине окружности лопасти 5 (при числе их, к примеру,равном четырм, они расположены взаимноперпендикулярно друг к другу через 90 одна от другой, фиг.2). К краям лопастей 5 прикреплены лопатки 6. Данные элементы вращающейся крыльчатки во взаимодействии с корпусом 2 (в ограниченном корпусом круговом пространстве) образуют камеры замкнутого объма (например, из четырх камер, фиг.2) и выполняют функции узла дозации. Внутренние объмы крыльчаток,фиг.3,разделены не менее чем одной, ориентированной перпендикулярно оси вращения крыльчатки,перегородкой 7, по высоте равной высоте лопаток лопастей крыльчатки. При этом на внутренних,образующих замкнутый объм, сторонах лопастей крыльчатки в верхней их части изготовлены ориентированные параллельно оси вращения крыльчатки прямоугольные прорези 8 (фиг.3) с возможностью размещения в них ограничивающих перегородок 7. В состав дозатора входят также отсекатель доз,фиксатор 9 углового положения крыльчатки и счтчик 10 количества отмеренных доз. При этом,отсекатель доз выполнен сборным и состоящим из подпружиненной (пружиной 11) выдвижной,движущейся по радиусу,криволинейной отсекающей перегородки 12 радиусом, равным высоте лопаток лопастей крыльчатки. На конце отсекающей перегородки 11 по всей е ширине выполнен расположенный перпендикулярно ей зацеп 13, приводимый во вращательное движение лопатками 6 лопастей 5 крыльчатки и взаимодействующий с конической поверхностью прямоугольного упора 14. При этом, закреплнные на концах лопастей 5 крыльчатки лопатки 6 имеют открытые с периферийной стороны прорези 15(фиг.4) равные по высоте и ширине размерам упора 14. Вращение от рукоятки 4 к валу 3 передатся через торцовую муфту 16 с коническими треугольными зубьями. Лопатки 6 изготовлены из эластичного синтетического материала. Предлагаемым дозатором пользуются следующим образом. Дозируемый продукт произвольной (в том числе сферической,асферичекой и иных форм) конфигурации, например, семечки подсолнечника,кедра, тыквенной семечки, арахиса, фисташки и других рассыпчатых мелких пищевых продуктов засыпается в бункер 1, откуда под действием гравитационных сил высыпается на лопасти крыльчатки. Рабочим (дозируемым) объмом дозатора являются замкнутые объмы камер, образованные двумя смежными лопастями вращающейся крыльчатки и внутренним цилиндрическим пространством корпуса дозатора. При вращении рукоятки 4 высыпаемый из бункера дозируемый продукт заполняет данный рабочий (дозируемый) объм крыльчатки и через выходное сопло 17 высыпается из дозатора. Одновременно с поворотом рукоятки 4 дозатора за счт взаимодействия лопаток 6 с зацепом 13 из паза корпуса 2 выдвигается подпружиненная пружиной 11 отсекающая перегородка 12. При прохождении углового сектора (повороте) в 90 (при наличии четырх лопастей крыльчатки) лопатка 6 лопасти 5 крыльчатки проходит (за счт наличия паза 15) уровень нахождения упора 14. Одновременно с этим зацеп 13, взаимодействуя с конической поверхностью упора 14,приподнимается на величину высоты упора 14,освобождает отсекающую перегородку 12, которая под действием пружины 11 возвращается в исходное положение. За счт использования одной или нескольких перегородок 7 с крышками 18 внутренний объм крыльчатки (фиг.3) может быть разделн на две и более части, что позволит выдавать на выходе дозатора полную, половинную или более мелкие части внутреннего объма крыльчатки. Наличие отсекающей перегородки 12,выдвигаемой вместе с угловым перемещением лопатки лопасти крыльчатки под действием тягового усилия рукоятки, позволяет отсекать(постепенно, по мере поворота) уже отмеренную дозу от общего объма находящегося в бункере сыпучего материала, что облегчает проворот крыльчатки, улучшает работоспособность дозатора в целом. Сама конструкция крыльчатки выполнена сборной, в виде съмного функционального узла,что улучшает ремонтопригодность дозатора,позволяет использовать узловую сборку. ФОРМУЛА ИЗОБРЕТЕНИЯ Дозатор сыпучих материалов, содержащий корпус, узел дозации в виде камер замкнутого 3 объема, образованных вращающейся крыльчаткой с закрепленными на ее лопастях лопатками и корпусом, отсекатель доз, фиксатор углового положения крыльчатки,счетчик количества отмеренных доз и рукоятку вращения крыльчатки,отличающийся тем, что крыльчатка выполнена сборно-съемной, при этом внутренние объемы крыльчаток разделены не менее чем одной,ориентированной перпендикулярно оси вращения крыльчатки, перегородкой и по высоте равной высоте лопаток лопастей крыльчатки,на внутренних,образующих замкнутый объем,сторонах лопастей крыльчатки в верхней их части изготовлены ориентированные параллельно оси вращения крыльчатки прямоугольные прорези с возможностью размещения в них ограничивающих перегородок с криволинейными крышками, 4 отсекатель доз выполнен сборным и состоящим из подпружиненной выдвижной движущейся по радиусу криволинейной отсекающей перегородки радиусом, равным высоте лопаток лопастей крыльчатки, на конце отсекающей перегородки по всей ее ширине выполнен расположенный перпендикулярно ей зацеп, приводимый в движение лопатками лопастей крыльчатки и взаимодействующий с конической поверхностью дополнительно введенного в состав дозатора прямоугольного упора, закрепленные на концах лопастей крыльчатки лопатки имеют открытые с периферийной стороны прорези, равные по высоте и ширине размерам упора, а взаимодействие вращающейся крыльчатки и рукоятки осуществляется посредством торцовой муфты с коническими треугольными зубьями.
