Башня обозрения

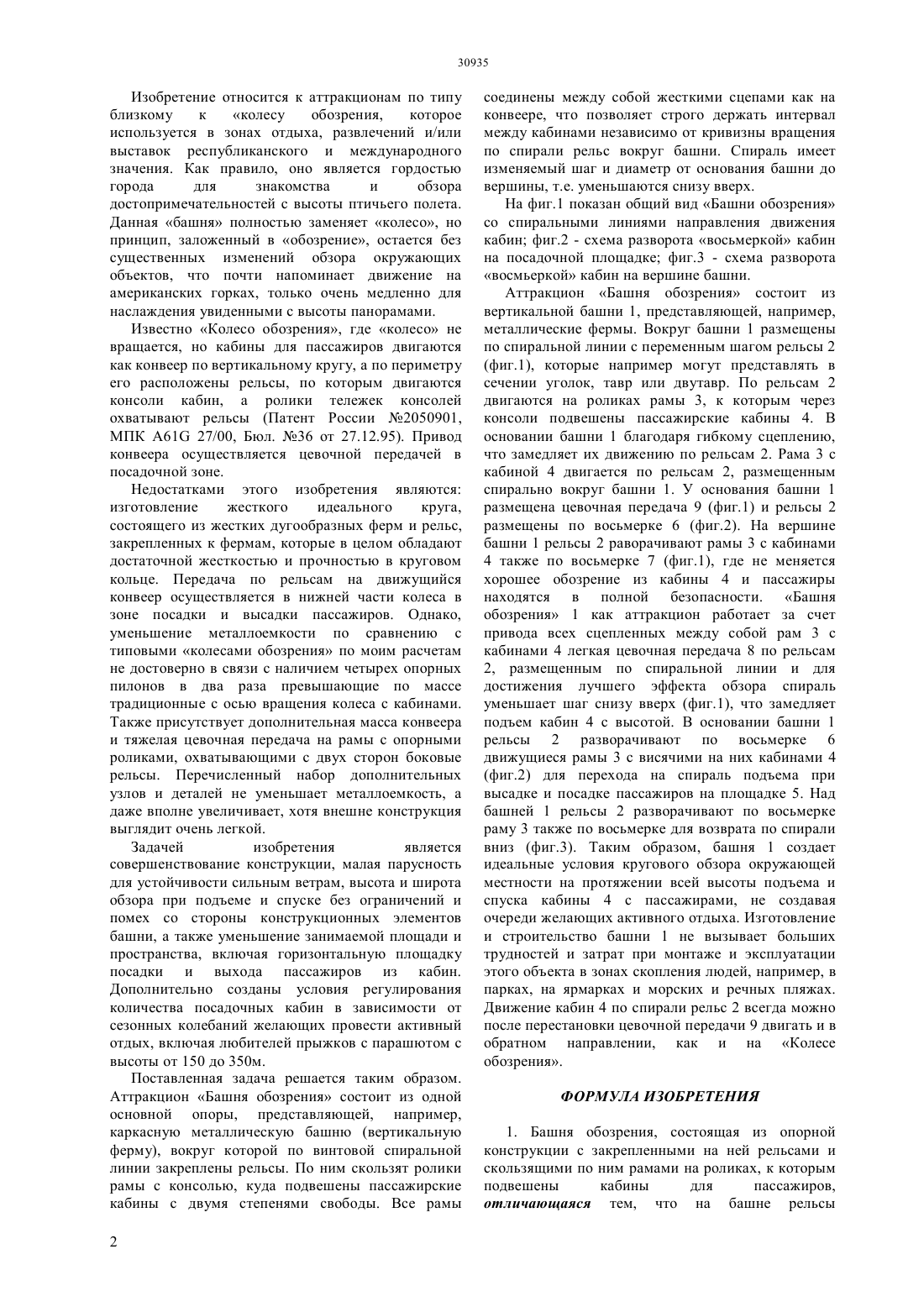

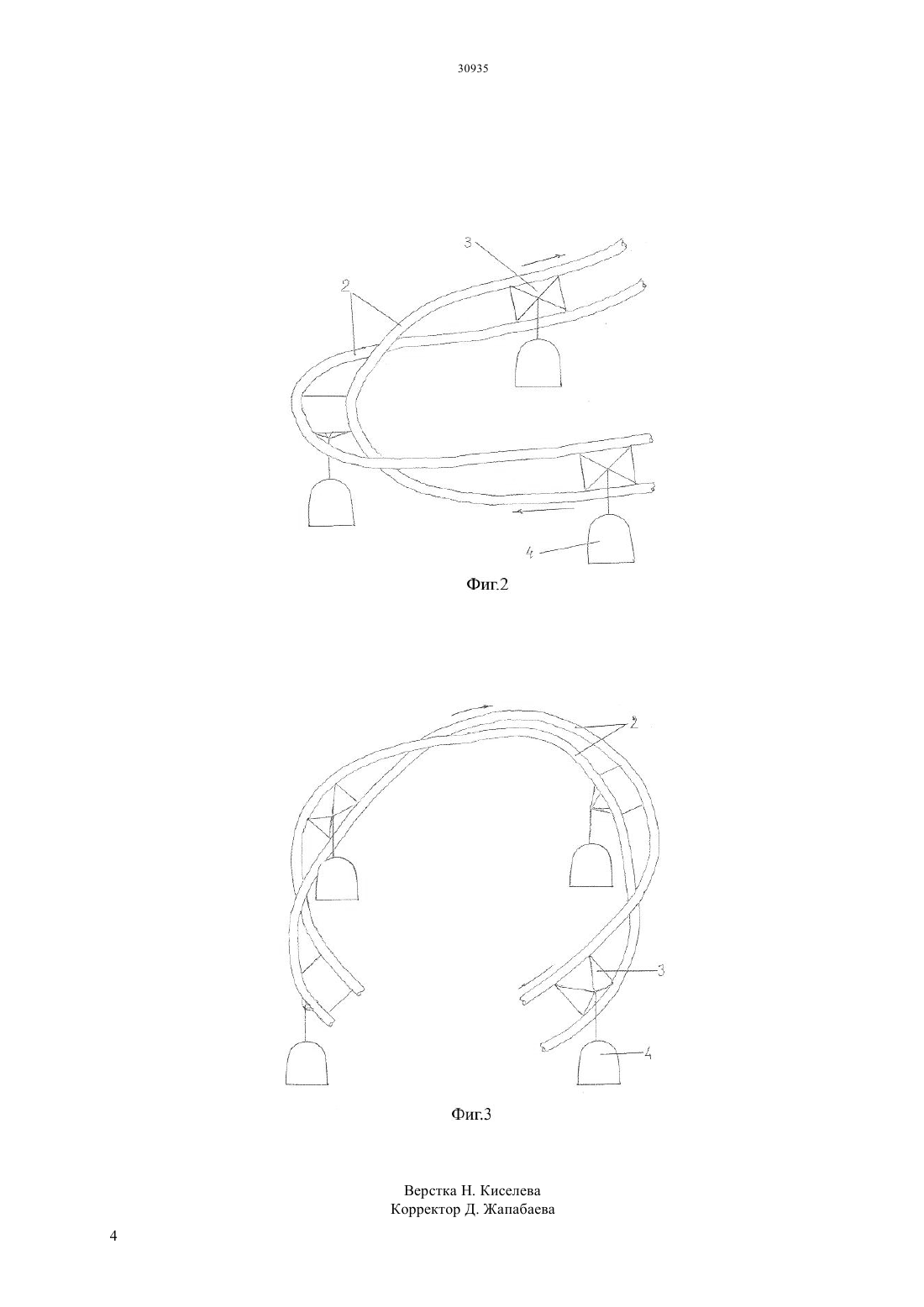

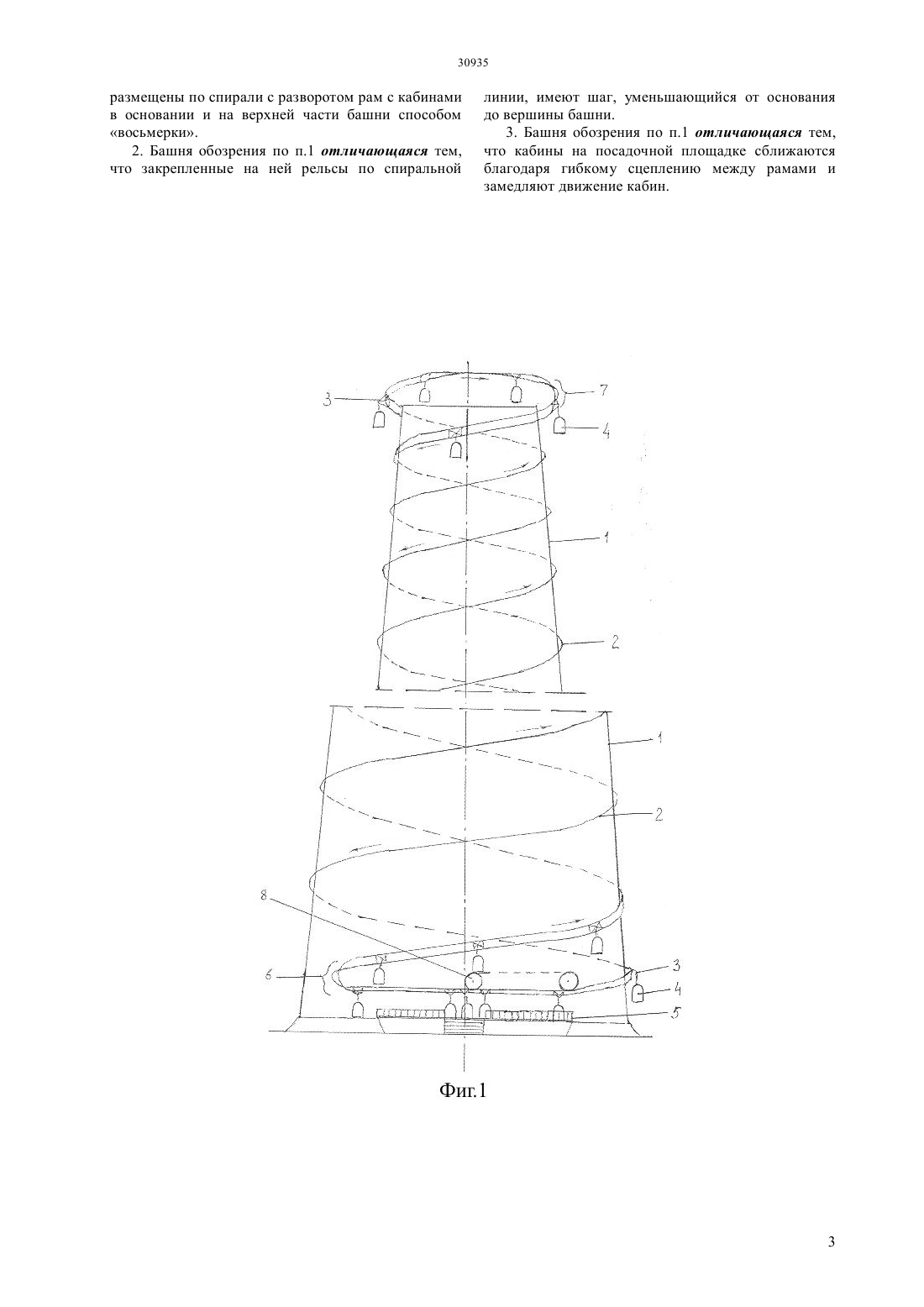

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ основания и на вершине по схеме восьмерка. По ним скользят ролики рамы с консолью, куда подвешены пассажирские кабины с двумя степенями свободы. Закрепленные на ней рельсы по спирали, которая имеет шаг, уменьшающийся от основания до вершины башни. Создаются идеальные условия кругового обзора окружающей местности на протяжении всей высоты подъема и спуска кабины с пассажирами, не создавая очереди желающих активного отдыха.(57) Аттракцион Башня обозрения состоит из одной основной опоры, представляющей, например,каркасную металлическую башню (вертикальную ферму), вокруг которой по винтовой спиральной линии закреплены рельсы с разворотами у Изобретение относится к аттракционам по типу близкому к колесу обозрения,которое используется в зонах отдыха, развлечений и/или выставок республиканского и международного значения. Как правило, оно является гордостью города для знакомства и обзора достопримечательностей с высоты птичьего полета. Данная башня полностью заменяет колесо, но принцип, заложенный в обозрение, остается без существенных изменений обзора окружающих объектов, что почти напоминает движение на американских горках, только очень медленно для наслаждения увиденными с высоты панорамами. Известно Колесо обозрения, где колесо не вращается, но кабины для пассажиров двигаются как конвеер по вертикальному кругу, а по периметру его расположены рельсы, по которым двигаются консоли кабин, а ролики тележек консолей охватывают рельсы (Патент России 2050901,МПК 61 27/00, Бюл. 36 от 27.12.95). Привод конвеера осуществляется цевочной передачей в посадочной зоне. Недостатками этого изобретения являются изготовление жесткого идеального круга,состоящего из жестких дугообразных ферм и рельс,закрепленных к фермам, которые в целом обладают достаточной жесткостью и прочностью в круговом кольце. Передача по рельсам на движущийся конвеер осуществляется в нижней части колеса в зоне посадки и высадки пассажиров. Однако,уменьшение металлоемкости по сравнению с типовыми колесами обозрения по моим расчетам не достоверно в связи с наличием четырех опорных пилонов в два раза превышающие по массе традиционные с осью вращения колеса с кабинами. Также присутствует дополнительная масса конвеера и тяжелая цевочная передача на рамы с опорными роликами, охватывающими с двух сторон боковые рельсы. Перечисленный набор дополнительных узлов и деталей не уменьшает металлоемкость, а даже вполне увеличивает, хотя внешне конструкция выглядит очень легкой. Задачей изобретения является совершенствование конструкции, малая парусность для устойчивости сильным ветрам, высота и широта обзора при подъеме и спуске без ограничений и помех со стороны конструкционных элементов башни, а также уменьшение занимаемой площади и пространства, включая горизонтальную площадку посадки и выхода пассажиров из кабин. Дополнительно созданы условия регулирования количества посадочных кабин в зависимости от сезонных колебаний желающих провести активный отдых, включая любителей прыжков с парашютом с высоты от 150 до 350 м. Поставленная задача решается таким образом. Аттракцион Башня обозрения состоит из одной основной опоры, представляющей, например,каркасную металлическую башню (вертикальную ферму), вокруг которой по винтовой спиральной линии закреплены рельсы. По ним скользят ролики рамы с консолью, куда подвешены пассажирские кабины с двумя степенями свободы. Все рамы 2 соединены между собой жесткими сцепами как на конвеере, что позволяет строго держать интервал между кабинами независимо от кривизны вращения по спирали рельс вокруг башни. Спираль имеет изменяемый шаг и диаметр от основания башни до вершины, т.е. уменьшаются снизу вверх. На фиг.1 показан общий вид Башни обозрения со спиральными линиями направления движения кабин фиг.2 - схема разворота восьмеркой кабин на посадочной площадке фиг.3 - схема разворота восмьеркой кабин на вершине башни. Аттракцион Башня обозрения состоит из вертикальной башни 1, представляющей, например,металлические фермы. Вокруг башни 1 размещены по спиральной линии с переменным шагом рельсы 2(фиг.1), которые например могут представлять в сечении уголок, тавр или двутавр. По рельсам 2 двигаются на роликах рамы 3, к которым через консоли подвешены пассажирские кабины 4. В основании башни 1 благодаря гибкому сцеплению,что замедляет их движению по рельсам 2. Рама 3 с кабиной 4 двигается по рельсам 2, размещенным спирально вокруг башни 1. У основания башни 1 размещена цевочная передача 9 (фиг.1) и рельсы 2 размещены по восьмерке 6 (фиг.2). На вершине башни 1 рельсы 2 раворачивают рамы 3 с кабинами 4 также по восьмерке 7 (фиг.1), где не меняется хорошее обозрение из кабины 4 и пассажиры находятся в полной безопасности. Башня обозрения 1 как аттракцион работает за счет привода всех сцепленных между собой рам 3 с кабинами 4 легкая цевочная передача 8 по рельсам 2, размещенным по спиральной линии и для достижения лучшего эффекта обзора спираль уменьшает шаг снизу вверх (фиг.1), что замедляет подъем кабин 4 с высотой. В основании башни 1 рельсы 2 разворачивают по восьмерке 6 движущиеся рамы 3 с висячими на них кабинами 4(фиг.2) для перехода на спираль подъема при высадке и посадке пассажиров на площадке 5. Над башней 1 рельсы 2 разворачивают по восьмерке раму 3 также по восьмерке для возврата по спирали вниз (фиг.3). Таким образом, башня 1 создает идеальные условия кругового обзора окружающей местности на протяжении всей высоты подъема и спуска кабины 4 с пассажирами, не создавая очереди желающих активного отдыха. Изготовление и строительство башни 1 не вызывает больших трудностей и затрат при монтаже и эксплуатации этого объекта в зонах скопления людей, например, в парках, на ярмарках и морских и речных пляжах. Движение кабин 4 по спирали рельс 2 всегда можно после перестановки цевочной передачи 9 двигать и в обратном направлении, как и на Колесе обозрения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Башня обозрения, состоящая из опорной конструкции с закрепленными на ней рельсами и скользящими по ним рамами на роликах, к которым подвешены кабины для пассажиров,отличающаяся тем, что на башне рельсы размещены по спирали с разворотом рам с кабинами в основании и на верхней части башни способом восьмерки. 2. Башня обозрения по п.1 отличающаяся тем,что закрепленные на ней рельсы по спиральной линии, имеют шаг, уменьшающийся от основания до вершины башни. 3. Башня обозрения по п.1 отличающаяся тем,что кабины на посадочной площадке сближаются благодаря гибкому сцеплению между рамами и замедляют движение кабин.
