Превентор

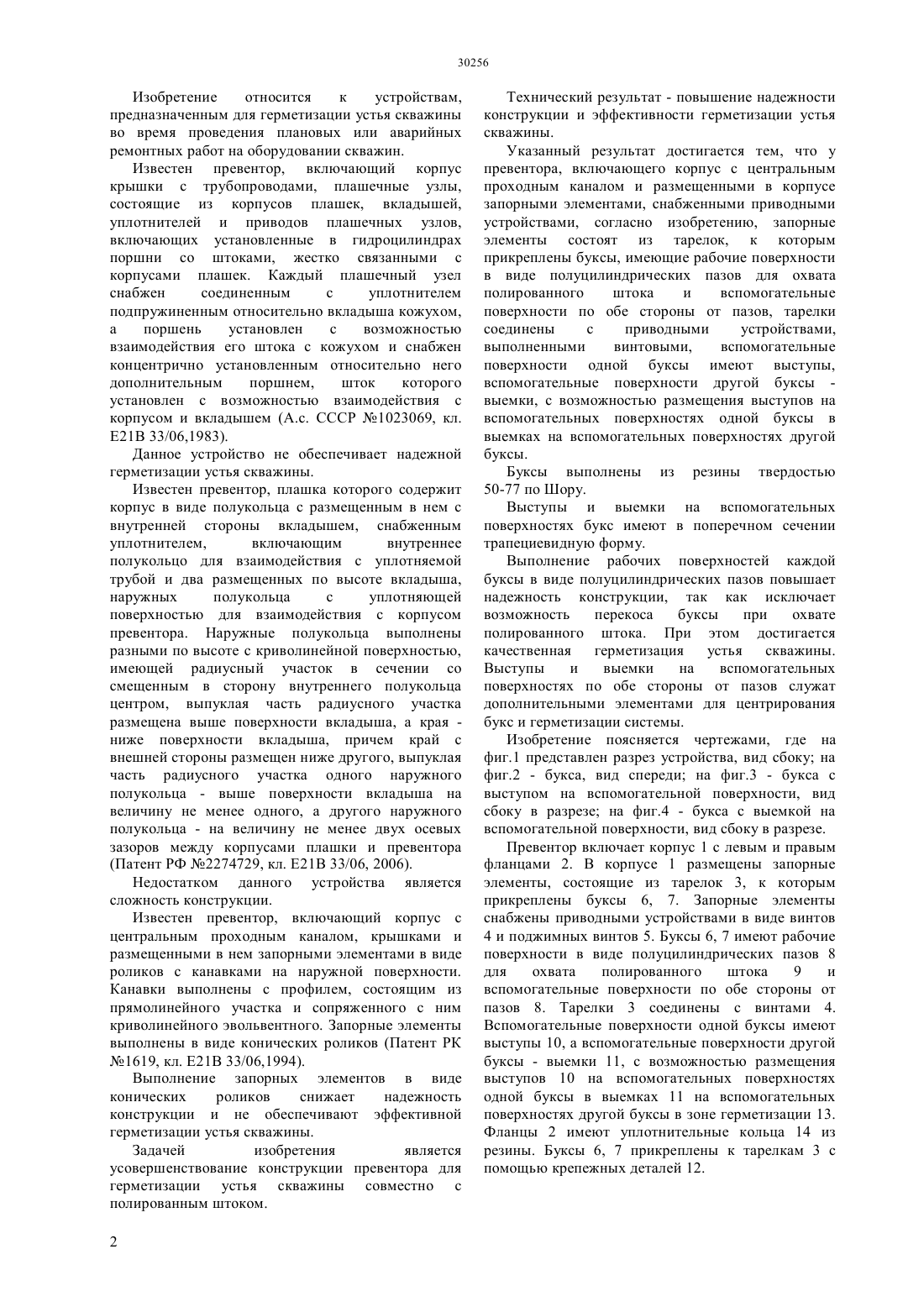

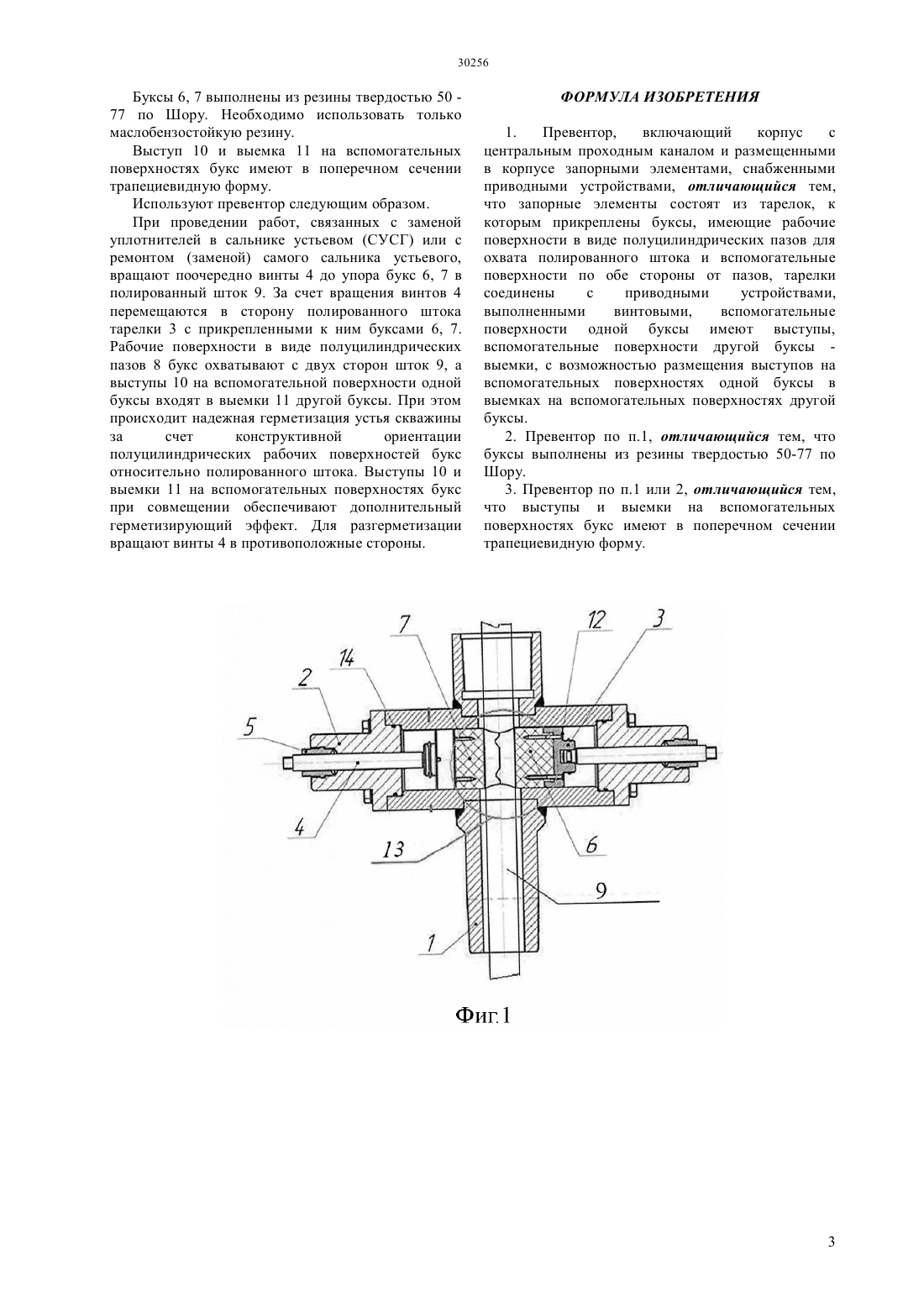

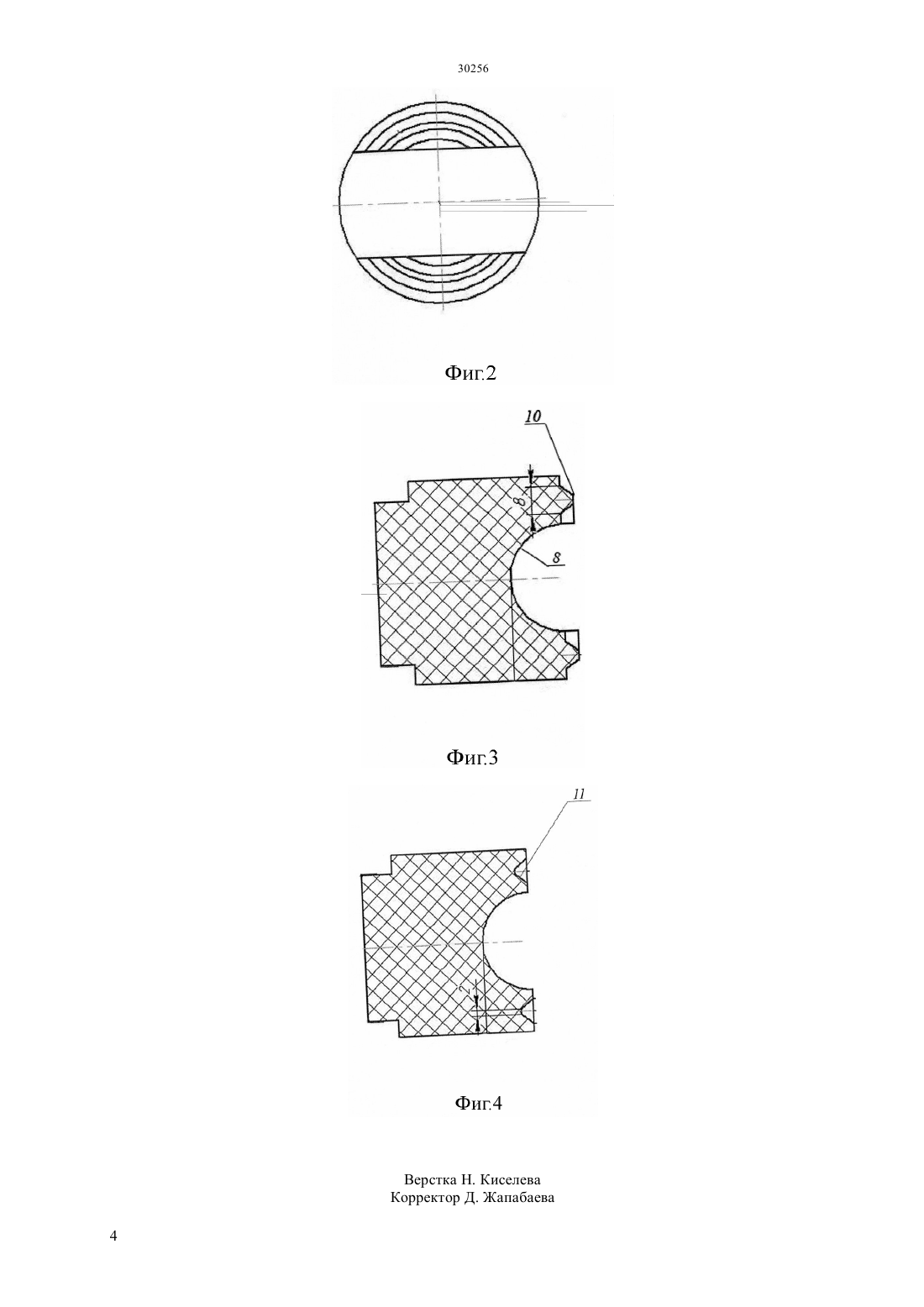

(51) 21 33/00 (2006.01) 21 33/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ запорными элементами, снабженными приводными устройствами, согласно изобретению, запорные элементы состоят из тарелок, к которым прикреплены буксы, имеющие рабочие поверхности в виде полуцилиндрических пазов для охвата полированного штока и вспомогательные поверхности по обе стороны от пазов, тарелки соединены с приводными устройствами,выполненными винтовыми,вспомогательные поверхности одной буксы имеют выступы,вспомогательные поверхности другой буксы выемки, с возможностью размещения выступов на вспомогательных поверхностях одной буксы в выемках на вспомогательных поверхностях другой буксы. Буксы выполнены из резины твердостью 5077 по Шору. Выступы и выемки на вспомогательных поверхностях букс имеют в поперечном сечении трапециевидную форму.(72) Сундюков Валентин Владимирович Шенцов Андрей Владимирович Туйебаев Айдос Суиндикович(57) Изобретение относится к устройствам,предназначенным для герметизации устья скважины во время проведения плановых или аварийных ремонтных работ на оборудовании скважин. Технический результат - повышение надежности конструкции и эффективности герметизации устья скважины. Указанный результат достигается тем, что у превентора, включающего корпус с центральным проходным каналом и размещенными в корпусе Изобретение относится к устройствам,предназначенным для герметизации устья скважины во время проведения плановых или аварийных ремонтных работ на оборудовании скважин. Известен превентор, включающий корпус крышки с трубопроводами, плашечные узлы,состоящие из корпусов плашек, вкладышей,уплотнителей и приводов плашечных узлов,включающих установленные в гидроцилиндрах поршни со штоками, жестко связанными с корпусами плашек. Каждый плашечный узел снабжен соединенным с уплотнителем подпружиненным относительно вкладыша кожухом,а поршень установлен с возможностью взаимодействия его штока с кожухом и снабжен концентрично установленным относительно него дополнительным поршнем,шток которого установлен с возможностью взаимодействия с корпусом и вкладышем (А.с. СССР 1023069, кл. Е 21 В 33/06,1983). Данное устройство не обеспечивает надежной герметизации устья скважины. Известен превентор, плашка которого содержит корпус в виде полукольца с размещенным в нем с внутренней стороны вкладышем, снабженным уплотнителем,включающим внутреннее полукольцо для взаимодействия с уплотняемой трубой и два размещенных по высоте вкладыша,наружных полукольца с уплотняющей поверхностью для взаимодействия с корпусом превентора. Наружные полукольца выполнены разными по высоте с криволинейной поверхностью,имеющей радиусный участок в сечении со смещенным в сторону внутреннего полукольца центром, выпуклая часть радиусного участка размещена выше поверхности вкладыша, а края ниже поверхности вкладыша, причем край с внешней стороны размещен ниже другого, выпуклая часть радиусного участка одного наружного полукольца - выше поверхности вкладыша на величину не менее одного, а другого наружного полукольца - на величину не менее двух осевых зазоров между корпусами плашки и превентора(Патент РФ 2274729, кл. Е 21 В 33/06, 2006). Недостатком данного устройства является сложность конструкции. Известен превентор, включающий корпус с центральным проходным каналом, крышками и размещенными в нем запорными элементами в виде роликов с канавками на наружной поверхности. Канавки выполнены с профилем, состоящим из прямолинейного участка и сопряженного с ним криволинейного эвольвентного. Запорные элементы выполнены в виде конических роликов (Патент РК 1619, кл. Е 21 В 33/06,1994). Выполнение запорных элементов в виде конических роликов снижает надежность конструкции и не обеспечивают эффективной герметизации устья скважины. Задачей изобретения является усовершенствование конструкции превентора для герметизации устья скважины совместно с полированным штоком. 2 Технический результат - повышение надежности конструкции и эффективности герметизации устья скважины. Указанный результат достигается тем, что у превентора, включающего корпус с центральным проходным каналом и размещенными в корпусе запорными элементами, снабженными приводными устройствами, согласно изобретению, запорные элементы состоят из тарелок, к которым прикреплены буксы, имеющие рабочие поверхности в виде полуцилиндрических пазов для охвата полированного штока и вспомогательные поверхности по обе стороны от пазов, тарелки соединены с приводными устройствами,выполненными винтовыми,вспомогательные поверхности одной буксы имеют выступы,вспомогательные поверхности другой буксы выемки, с возможностью размещения выступов на вспомогательных поверхностях одной буксы в выемках на вспомогательных поверхностях другой буксы. Буксы выполнены из резины твердостью 50-77 по Шору. Выступы и выемки на вспомогательных поверхностях букс имеют в поперечном сечении трапециевидную форму. Выполнение рабочих поверхностей каждой буксы в виде полуцилиндрических пазов повышает надежность конструкции, так как исключает возможность перекоса буксы при охвате полированного штока. При этом достигается качественная герметизация устья скважины. Выступы и выемки на вспомогательных поверхностях по обе стороны от пазов служат дополнительными элементами для центрирования букс и герметизации системы. Изобретение поясняется чертежами, где на фиг.1 представлен разрез устройства, вид сбоку на фиг.2 - букса, вид спереди на фиг.3 - букса с выступом на вспомогательной поверхности, вид сбоку в разрезе на фиг.4 - букса с выемкой на вспомогательной поверхности, вид сбоку в разрезе. Превентор включает корпус 1 с левым и правым фланцами 2. В корпусе 1 размещены запорные элементы, состоящие из тарелок 3, к которым прикреплены буксы 6, 7. Запорные элементы снабжены приводными устройствами в виде винтов 4 и поджимных винтов 5. Буксы 6, 7 имеют рабочие поверхности в виде полуцилиндрических пазов 8 для охвата полированного штока 9 и вспомогательные поверхности по обе стороны от пазов 8. Тарелки 3 соединены с винтами 4. Вспомогательные поверхности одной буксы имеют выступы 10, а вспомогательные поверхности другой буксы - выемки 11, с возможностью размещения выступов 10 на вспомогательных поверхностях одной буксы в выемках 11 на вспомогательных поверхностях другой буксы в зоне герметизации 13. Фланцы 2 имеют уплотнительные кольца 14 из резины. Буксы 6, 7 прикреплены к тарелкам 3 с помощью крепежных деталей 12. Буксы 6, 7 выполнены из резины твердостью 50 77 по Шору. Необходимо использовать только маслобензостойкую резину. Выступ 10 и выемка 11 на вспомогательных поверхностях букс имеют в поперечном сечении трапециевидную форму. Используют превентор следующим образом. При проведении работ, связанных с заменой уплотнителей в сальнике устьевом (СУСГ) или с ремонтом (заменой) самого сальника устьевого,вращают поочередно винты 4 до упора букс 6, 7 в полированный шток 9. За счет вращения винтов 4 перемещаются в сторону полированного штока тарелки 3 с прикрепленными к ним буксами 6, 7. Рабочие поверхности в виде полуцилиндрических пазов 8 букс охватывают с двух сторон шток 9, а выступы 10 на вспомогательной поверхности одной буксы входят в выемки 11 другой буксы. При этом происходит надежная герметизация устья скважины за счет конструктивной ориентации полуцилиндрических рабочих поверхностей букс относительно полированного штока. Выступы 10 и выемки 11 на вспомогательных поверхностях букс при совмещении обеспечивают дополнительный герметизирующий эффект. Для разгерметизации вращают винты 4 в противоположные стороны. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Превентор,включающий корпус с центральным проходным каналом и размещенными в корпусе запорными элементами, снабженными приводными устройствами, отличающийся тем,что запорные элементы состоят из тарелок, к которым прикреплены буксы, имеющие рабочие поверхности в виде полуцилиндрических пазов для охвата полированного штока и вспомогательные поверхности по обе стороны от пазов, тарелки соединены с приводными устройствами,выполненными винтовыми,вспомогательные поверхности одной буксы имеют выступы,вспомогательные поверхности другой буксы выемки, с возможностью размещения выступов на вспомогательных поверхностях одной буксы в выемках на вспомогательных поверхностях другой буксы. 2. Превентор по п.1, отличающийся тем, что буксы выполнены из резины твердостью 50-77 по Шору. 3. Превентор по п.1 или 2, отличающийся тем,что выступы и выемки на вспомогательных поверхностях букс имеют в поперечном сечении трапециевидную форму.
