Центратор бурового инструмента

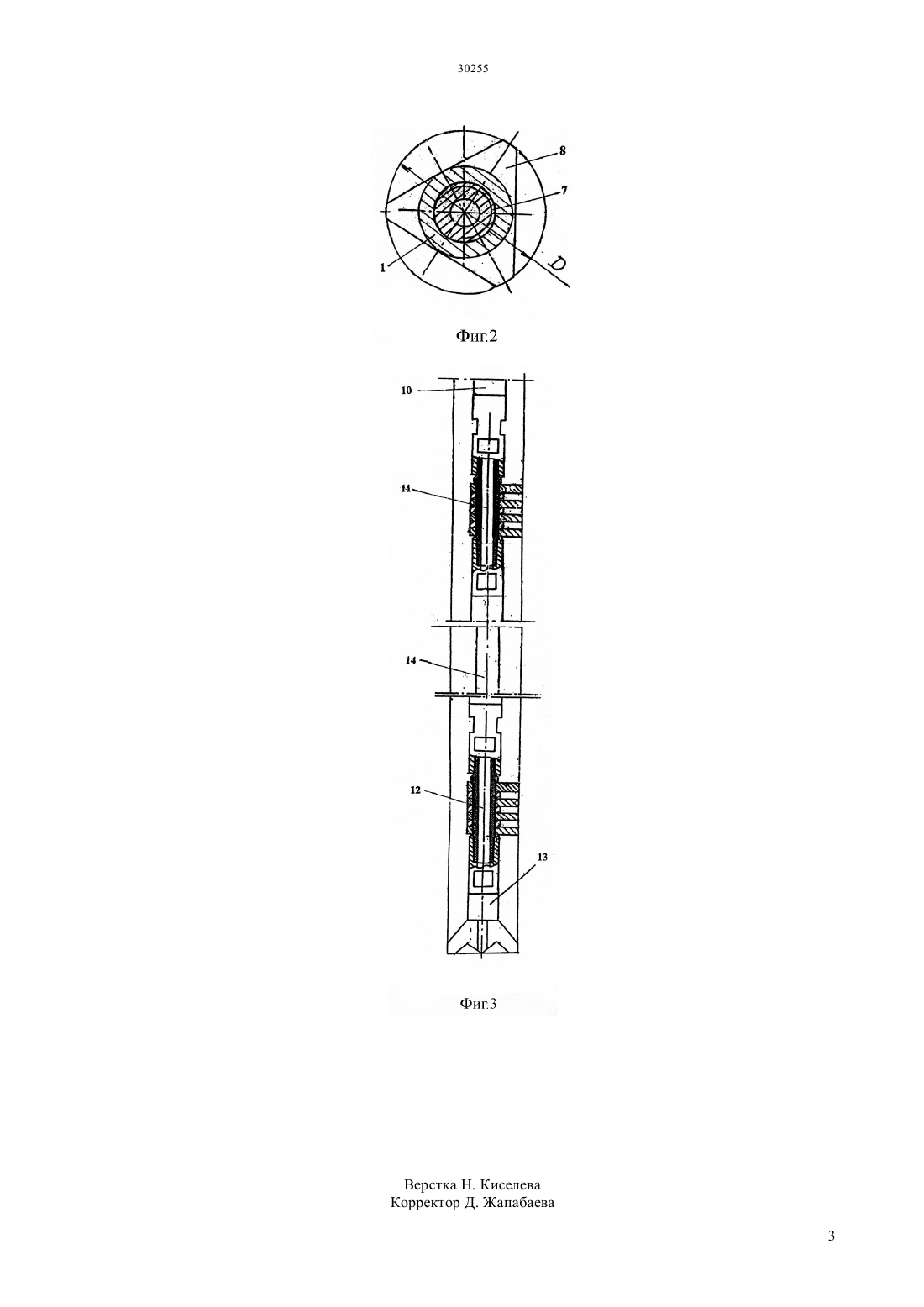

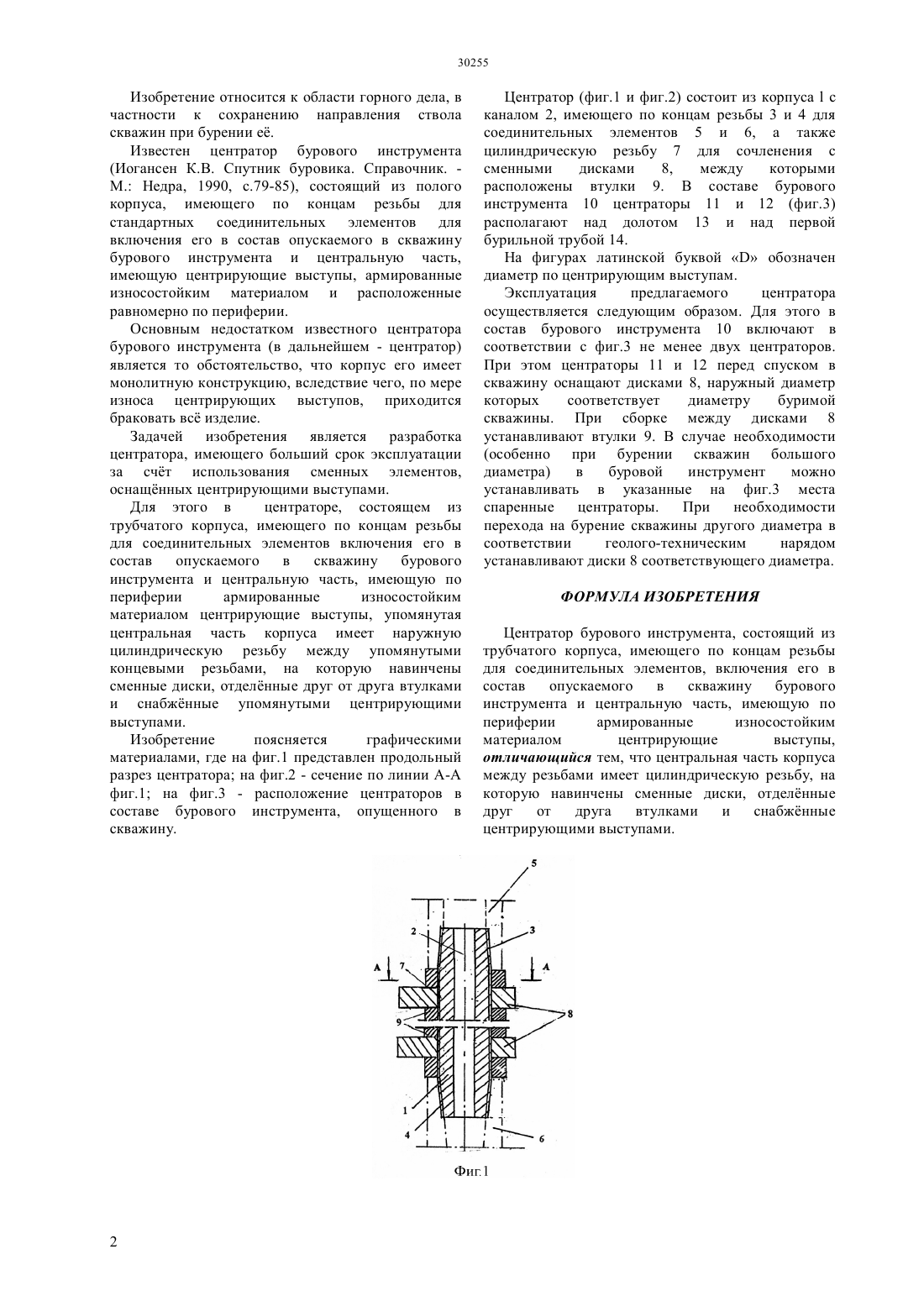

(51) 21 21/12 (2006.01) 21 49/02 (2006.01) 21 17/10 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Для этого в центраторе бурового инструмента,состоящем из трубчатого корпуса, имеющего по концам резьбы для соединительных элементов включения его в состав опускаемого в скважину бурового инструмента и центральную часть,имеющую по периферии армированные износостойким материалом центрирующие выступы, упомянутая центральная часть имеет наружную цилиндрическую резьбу между упомянутыми концевыми резьбами, на которую навинчены сменные диски, отделнные друг от друга втулками и снабжнные центрирущими выступами.(72) Рыспанов Нурлан Бектасович Асанов Нуркелды Сатыбалдыулы Латыпов Авис Самигуллинович Кудабаев Букен Абдикулович(57) Изобретение относится к области горного дела,в частности к сохранению направления скважины при бурении е. Технический результат изобретения заключается в повышении срока службы центратора за счт использования сменных центрирующих элементов. Изобретение относится к области горного дела, в частности к сохранению направления ствола скважин при бурении е. Известен центратор бурового инструмента(Иогансен К.В. Спутник буровика. Справочник. М. Недра, 1990, с.79-85), состоящий из полого корпуса, имеющего по концам резьбы для стандартных соединительных элементов для включения его в состав опускаемого в скважину бурового инструмента и центральную часть,имеющую центрирующие выступы, армированные износостойким материалом и расположенные равномерно по периферии. Основным недостатком известного центратора бурового инструмента (в дальнейшем - центратор) является то обстоятельство, что корпус его имеет монолитную конструкцию, вследствие чего, по мере износа центрирующих выступов, приходится браковать вс изделие. Задачей изобретения является разработка центратора, имеющего больший срок эксплуатации за счт использования сменных элементов,оснащнных центрирующими выступами. Для этого в центраторе, состоящем из трубчатого корпуса, имеющего по концам резьбы для соединительных элементов включения его в состав опускаемого в скважину бурового инструмента и центральную часть, имеющую по периферии армированные износостойким материалом центрирующие выступы, упомянутая центральная часть корпуса имеет наружную цилиндрическую резьбу между упомянутыми концевыми резьбами, на которую навинчены сменные диски, отделнные друг от друга втулками и снабжнные упомянутыми центрирующими выступами. Изобретение поясняется графическими материалами, где на фиг.1 представлен продольный разрез центратора на фиг.2 - сечение по линии А-А фиг.1 на фиг.3 - расположение центраторов в составе бурового инструмента, опущенного в скважину. Центратор (фиг.1 и фиг.2) состоит из корпусас каналом 2, имеющего по концам резьбы 3 и 4 для соединительных элементов 5 и 6, а также цилиндрическую резьбу 7 для сочленения с сменными дисками 8,между которыми расположены втулки 9. В составе бурового инструмента 10 центраторы 11 и 12 (фиг.3) располагают над долотом 13 и над первой бурильной трубой 14. На фигурах латинской буквойобозначен диаметр по центрирующим выступам. Эксплуатация предлагаемого центратора осуществляется следующим образом. Для этого в состав бурового инструмента 10 включают в соответствии с фиг.3 не менее двух центраторов. При этом центраторы 11 и 12 перед спуском в скважину оснащают дисками 8, наружный диаметр которых соответствует диаметру буримой скважины. При сборке между дисками 8 устанавливают втулки 9. В случае необходимости(особенно при бурении скважин большого диаметра) в буровой инструмент можно устанавливать в указанные на фиг.3 места спаренные центраторы. При необходимости перехода на бурение скважины другого диаметра в соответствии геолого-техническим нарядом устанавливают диски 8 соответствующего диаметра. ФОРМУЛА ИЗОБРЕТЕНИЯ Центратор бурового инструмента, состоящий из трубчатого корпуса, имеющего по концам резьбы для соединительных элементов, включения его в состав опускаемого в скважину бурового инструмента и центральную часть, имеющую по периферии армированные износостойким материалом центрирующие выступы,отличающийся тем, что центральная часть корпуса между резьбами имеет цилиндрическую резьбу, на которую навинчены сменные диски, отделнные друг от друга втулками и снабжнные центрирующими выступами.
