Машина для щелевания почвы

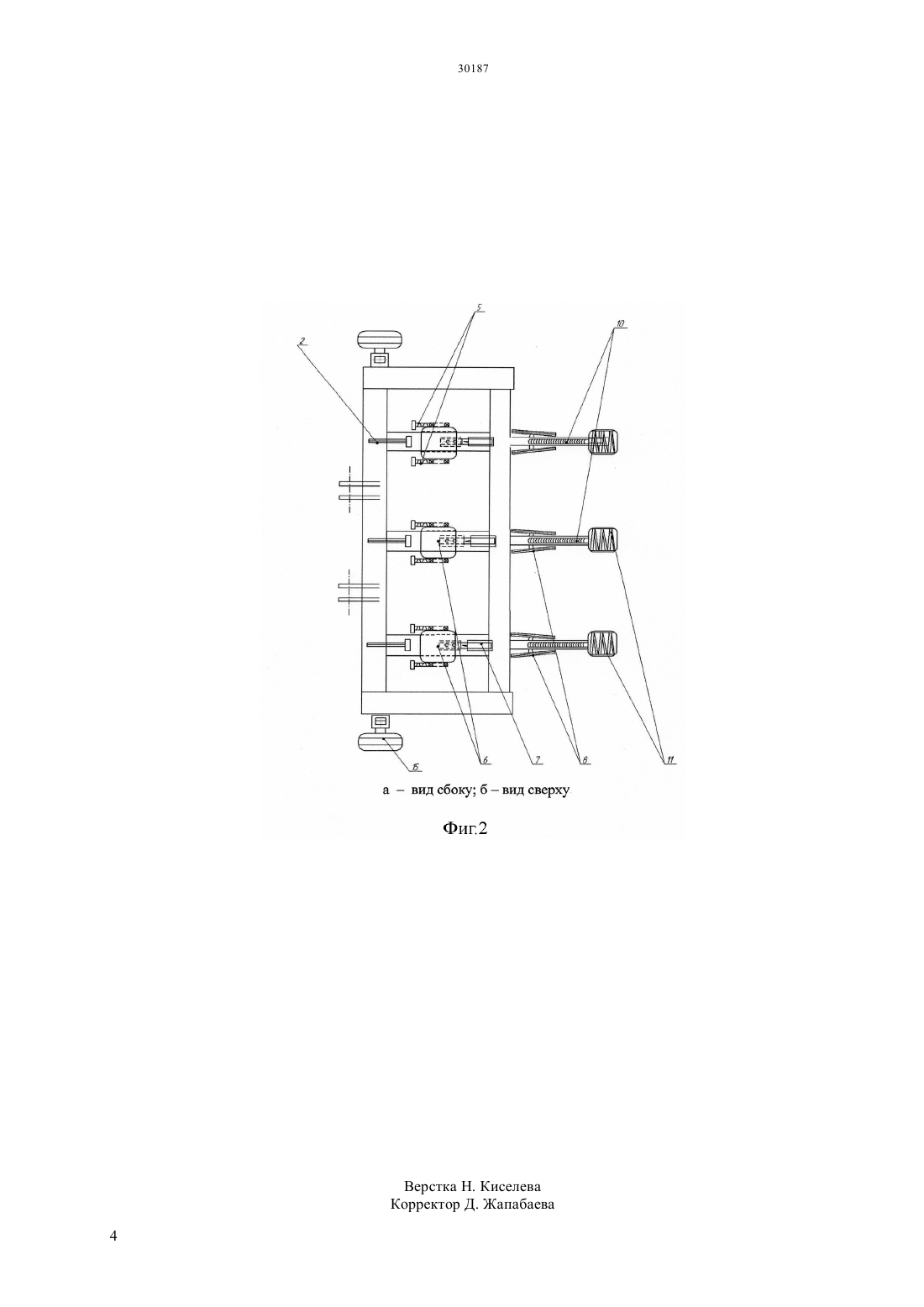

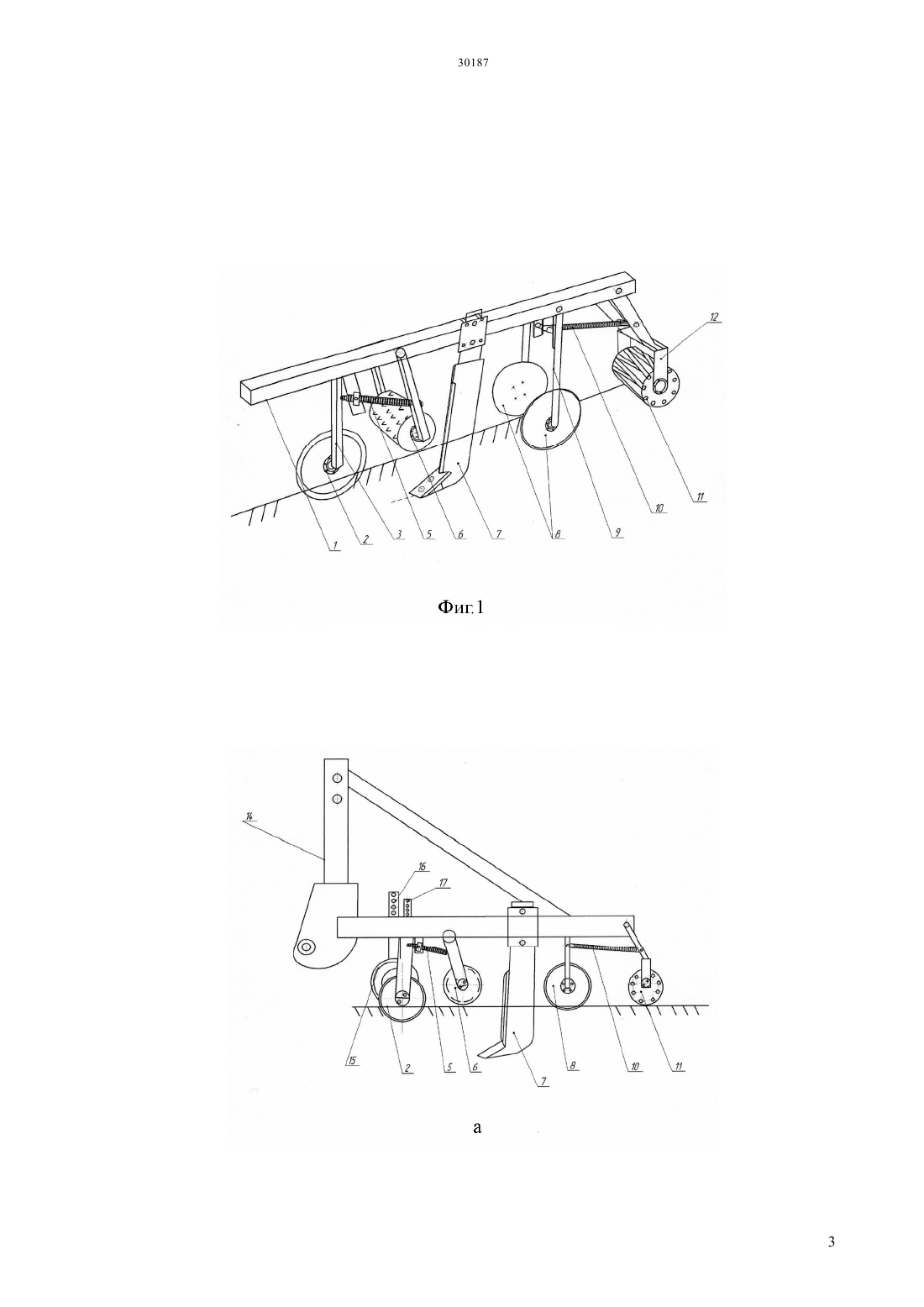

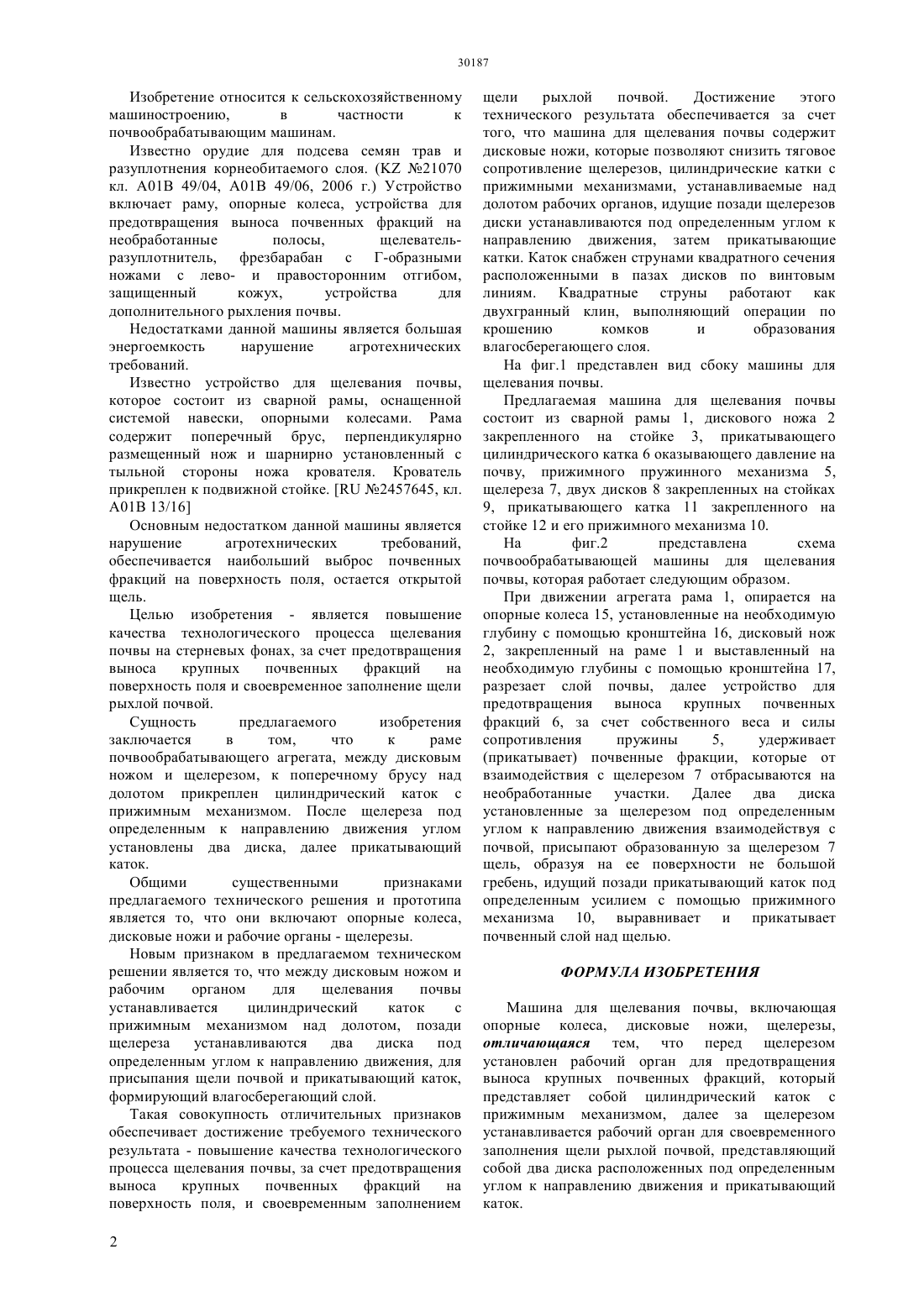

(51) 01 33/00 (2006.01) 01 49/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ направлению движения под определенным углом установлены два диска, далее прикатывающий каток. Технический результат - повышение качества выполнения технологического процесса щелевания почвы, за счет предотвращения выноса крупных почвенных фракций на поверхность поля, и своевременным заполнением щели рыхлой почвой. Достижение этого технического результата обеспечивается за счет того, что машина для щелевания почвы содержит опорные колеса,дисковые ножи,прижимные механизмы прикатывающих цилиндрических и струнных катков. Прикатывающий цилиндрический каток устанавливается перед щелерезом над долотом,следом за щелерезом устанавливаются два диска к направлению движения и прикатывающий струнный каток. Каток снабжен струнами квадратного сечения расположенными в пазах дисков по винтовым линиям. Квадратные струны работают как двухгранный клин, выполняющий операции по крошению комков и образованию влагосберегающего слоя,препятствующего испарению влаги из щели.(72) Лаптев Николай Владимирович Полищук Юрий Владимирович Дерепаскин Алексей Иванович Комаров Артем Павлович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) МАШИНА ДЛЯ ЩЕЛЕВАНИЯ ПОЧВЫ(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к почвообрабатывающим машинам. Машина для щелевания почвы содержит опорные колеса, дисковые ножи, цилиндрические и струнные катки с прижимными механизмами и щелерезы. Сущность предлагаемого изобретения заключается в том,что к раме почвообрабатывающего агрегата, между дисковым ножом и щелерезом, к поперечному брусу над долотом прикреплен цилиндрический каток с прижимным механизмом. После щелереза к Изобретение относится к сельскохозяйственному машиностроению,в частности к почвообрабатывающим машинам. Известно орудие для подсева семян трав и разуплотнения корнеобитаемого слоя. ( 21070 кл. А 01 В 49/04, А 01 В 49/06, 2006 г.) Устройство включает раму, опорные колеса, устройства для предотвращения выноса почвенных фракций на необработанные полосы,щелевательразуплотнитель, фрезбарабан с Г-образными ножами с лево- и правосторонним отгибом,защищенный кожух,устройства для дополнительного рыхления почвы. Недостатками данной машины является большая энергоемкость нарушение агротехнических требований. Известно устройство для щелевания почвы,которое состоит из сварной рамы, оснащенной системой навески, опорными колесами. Рама содержит поперечный брус, перпендикулярно размещенный нож и шарнирно установленный с тыльной стороны ножа крователя. Крователь прикреплен к подвижной стойке.2457645, кл. А 01 В 13/16 Основным недостатком данной машины является нарушение агротехнических требований,обеспечивается наибольший выброс почвенных фракций на поверхность поля, остается открытой щель. Целью изобретения - является повышение качества технологического процесса щелевания почвы на стерневых фонах, за счет предотвращения выноса крупных почвенных фракций на поверхность поля и своевременное заполнение щели рыхлой почвой. Сущность предлагаемого изобретения заключается в том,что к раме почвообрабатывающего агрегата, между дисковым ножом и щелерезом, к поперечному брусу над долотом прикреплен цилиндрический каток с прижимным механизмом. После щелереза под определенным к направлению движения углом установлены два диска, далее прикатывающий каток. Общими существенными признаками предлагаемого технического решения и прототипа является то, что они включают опорные колеса,дисковые ножи и рабочие органы - щелерезы. Новым признаком в предлагаемом техническом решении является то, что между дисковым ножом и рабочим органом для щелевания почвы устанавливается цилиндрический каток с прижимным механизмом над долотом, позади щелереза устанавливаются два диска под определенным углом к направлению движения, для присыпания щели почвой и прикатывающий каток,формирующий влагосберегающий слой. Такая совокупность отличительных признаков обеспечивает достижение требуемого технического результата - повышение качества технологического процесса щелевания почвы, за счет предотвращения выноса крупных почвенных фракций на поверхность поля, и своевременным заполнением 2 щели рыхлой почвой. Достижение этого технического результата обеспечивается за счет того, что машина для щелевания почвы содержит дисковые ножи, которые позволяют снизить тяговое сопротивление щелерезов, цилиндрические катки с прижимными механизмами, устанавливаемые над долотом рабочих органов, идущие позади щелерезов диски устанавливаются под определенным углом к направлению движения, затем прикатывающие катки. Каток снабжен струнами квадратного сечения расположенными в пазах дисков по винтовым линиям. Квадратные струны работают как двухгранный клин, выполняющий операции по крошению комков и образования влагосберегающего слоя. На фиг.1 представлен вид сбоку машины для щелевания почвы. Предлагаемая машина для щелевания почвы состоит из сварной рамы 1, дискового ножа 2 закрепленного на стойке 3, прикатывающего цилиндрического катка 6 оказывающего давление на почву, прижимного пружинного механизма 5,щелереза 7, двух дисков 8 закрепленных на стойках 9, прикатывающего катка 11 закрепленного на стойке 12 и его прижимного механизма 10. На фиг.2 представлена схема почвообрабатывающей машины для щелевания почвы, которая работает следующим образом. При движении агрегата рама 1, опирается на опорные колеса 15, установленные на необходимую глубину с помощью кронштейна 16, дисковый нож 2, закрепленный на раме 1 и выставленный на необходимую глубины с помощью кронштейна 17,разрезает слой почвы, далее устройство для предотвращения выноса крупных почвенных фракций 6, за счет собственного веса исилы сопротивления пружины 5,удерживает(прикатывает) почвенные фракции, которые от взаимодействия с щелерезом 7 отбрасываются на необработанные участки. Далее два диска установленные за щелерезом под определенным углом к направлению движения взаимодействуя с почвой, присыпают образованную за щелерезом 7 щель, образуя на ее поверхности не большой гребень, идущий позади прикатывающий каток под определенным усилием с помощью прижимного механизма 10, выравнивает и прикатывает почвенный слой над щелью. ФОРМУЛА ИЗОБРЕТЕНИЯ Машина для щелевания почвы, включающая опорные колеса, дисковые ножи, щелерезы,отличающаяся тем, что перед щелерезом установлен рабочий орган для предотвращения выноса крупных почвенных фракций, который представляет собой цилиндрический каток с прижимным механизмом, далее за щелерезом устанавливается рабочий орган для своевременного заполнения щели рыхлой почвой, представляющий собой два диска расположенных под определенным углом к направлению движения и прикатывающий каток.
