Рабочий орган для щелевания почвы

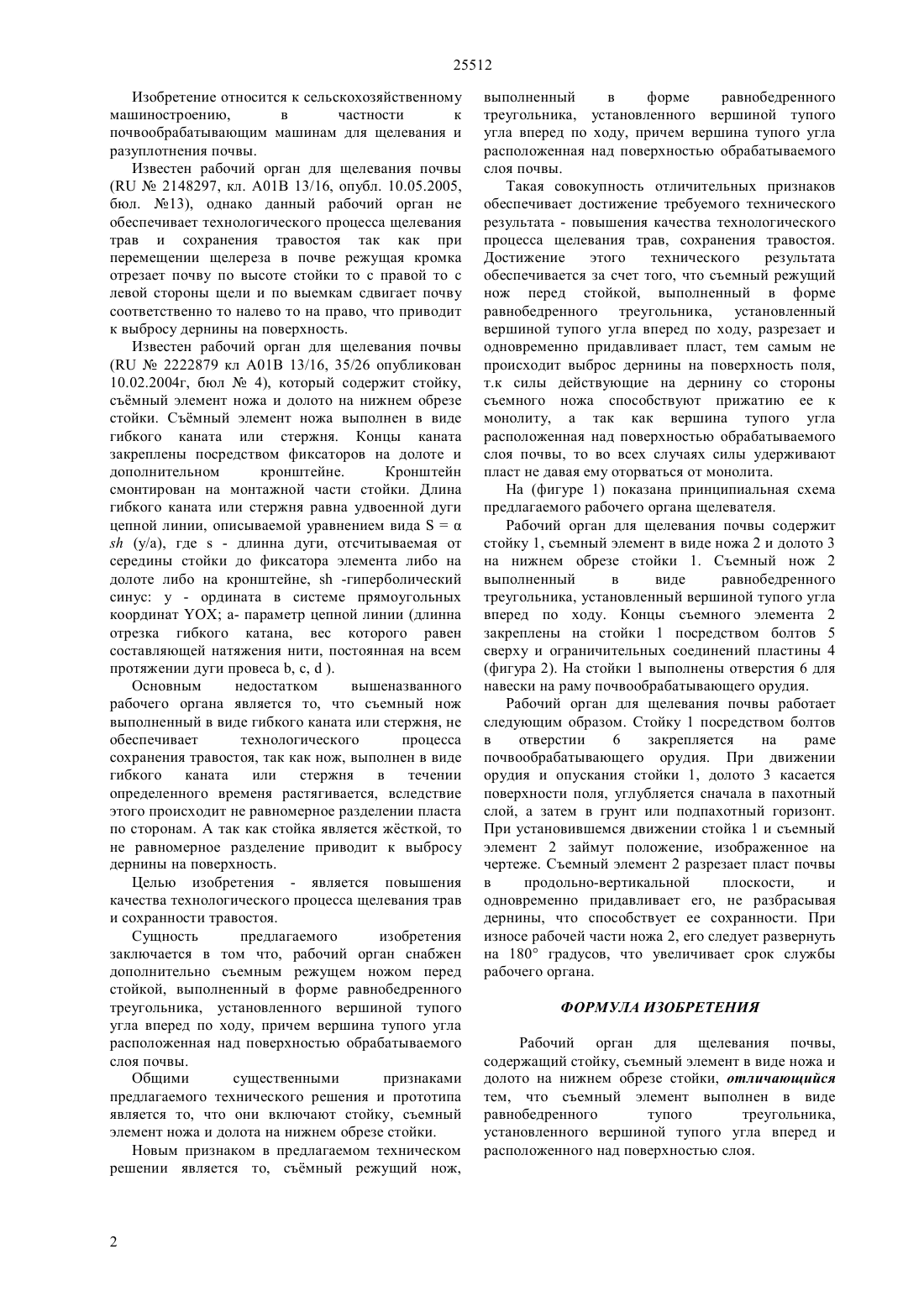

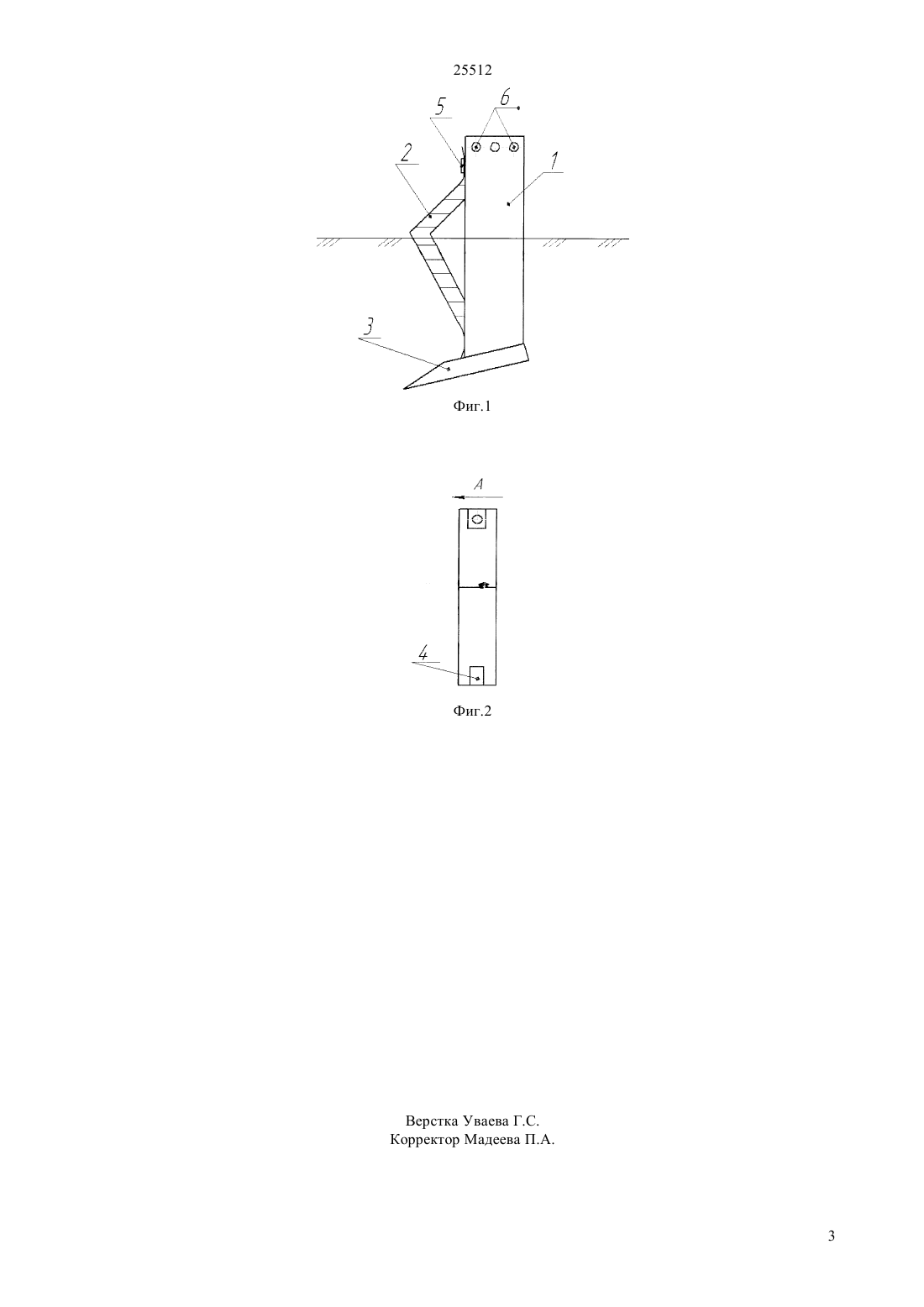

(51) 01 13/16 (2011.01) 01 35/26 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) РАБОЧИЙ ОРГАН ДЛЯ ЩЕЛЕВАНИЯ ПОЧВЫ(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к почвообрабатывающим машинам для щелевания и разуплотнения почвы. Рабочий орган для щелевания почвы содержит стойку, съемный элемент ножа, долото. Съемный элемент выполненный в виде выполненный в форме равнобедренного треугольника, установленный вершиной тупого угла вперед по ходу. Сущность предлагаемого изобретения заключается в том, установлен съмный режущий нож, выполненный в форме равнобедренного треугольника, установленного вершиной тупого угла вперед по ходу, причем вершина тупого угла расположенная над поверхностью обрабатываемого слоя почвы. Технический результат - является повышения качества технологического процесса щелевания трав, сохранения травостоя. Достижение этого технического результата обеспечивается за счет того, что съемный режущий нож перед стойкой,выполненный в форме равнобедренного треугольника, установленный вершиной тупого угла вперед по ходу, разрезает и одновременно придавливает пласт, тем самым не происходит выброс дернины на поверхность поля, т.к силы действующие на дернину со стороны съемного ножа способствуют прижатию ее к монолиту, а так как вершина тупого угла расположенная над поверхностью обрабатываемого слоя почвы, то во всех случаях силы удерживают пласт не давая ему оторваться от монолита.(72) Лаптев Николай Владимирович Светлаков Алексей Юрьевич(73) Республиканское государственное казенное предприятие Костанайский государственный университет им. А.Байтурсынова Министерства образования и науки Республики Казахстан 25512 Изобретение относится к сельскохозяйственному машиностроению,в частности к почвообрабатывающим машинам для щелевания и разуплотнения почвы. Известен рабочий орган для щелевания почвы(2148297, кл. А 01 В 13/16, опубл. 10.05.2005,бюл. 13), однако данный рабочий орган не обеспечивает технологического процесса щелевания трав и сохранения травостоя так как при перемещении щелереза в почве режущая кромка отрезает почву по высоте стойки то с правой то с левой стороны щели и по выемкам сдвигает почву соответственно то налево то на право, что приводит к выбросу дернины на поверхность. Известен рабочий орган для щелевания почвы(2222879 кл А 01 В 13/16, 35/26 опубликован 10.02.2004 г, бюл 4), который содержит стойку,съмный элемент ножа и долото на нижнем обрезе стойки. Съмный элемент ножа выполнен в виде гибкого каната или стержня. Концы каната закреплены посредством фиксаторов на долоте и дополнительном кронштейне. Кронштейн смонтирован на монтажной части стойки. Длина гибкого каната или стержня равна удвоенной дуги цепной линии, описываемой уравнением вида(у/а), где- длинна дуги, отсчитываемая от середины стойки до фиксатора элемента либо на долоте либо на кронштейне,-гиперболический синус у - ордината в системе прямоугольных координата- параметр цепной линии (длинна отрезка гибкого катана, вес которого равен составляющей натяжения нити, постоянная на всем протяжении дуги провеса , с,). Основным недостатком вышеназванного рабочего органа является то, что съемный нож выполненный в виде гибкого каната или стержня, не обеспечивает технологического процесса сохранения травостоя, так как нож, выполнен в виде гибкого каната или стержня в течении определенного временя растягивается, вследствие этого происходит не равномерное разделении пласта по сторонам. А так как стойка является жсткой, то не равномерное разделение приводит к выбросу дернины на поверхность. Целью изобретения - является повышения качества технологического процесса щелевания трав и сохранности травостоя. Сущность предлагаемого изобретения заключается в том что, рабочий орган снабжен дополнительно съемным режущем ножом перед стойкой, выполненный в форме равнобедренного треугольника, установленного вершиной тупого угла вперед по ходу, причем вершина тупого угла расположенная над поверхностью обрабатываемого слоя почвы. Общими существенными признаками предлагаемого технического решения и прототипа является то, что они включают стойку, съемный элемент ножа и долота на нижнем обрезе стойки. Новым признаком в предлагаемом техническом решении является то, съмный режущий нож, 2 выполненный в форме равнобедренного треугольника, установленного вершиной тупого угла вперед по ходу, причем вершина тупого угла расположенная над поверхностью обрабатываемого слоя почвы. Такая совокупность отличительных признаков обеспечивает достижение требуемого технического результата - повышения качества технологического процесса щелевания трав, сохранения травостоя. Достижение этого технического результата обеспечивается за счет того, что съемный режущий нож перед стойкой, выполненный в форме равнобедренного треугольника, установленный вершиной тупого угла вперед по ходу, разрезает и одновременно придавливает пласт, тем самым не происходит выброс дернины на поверхность поля,т.к силы действующие на дернину со стороны съемного ножа способствуют прижатию ее к монолиту, а так как вершина тупого угла расположенная над поверхностью обрабатываемого слоя почвы, то во всех случаях силы удерживают пласт не давая ему оторваться от монолита. На (фигуре 1) показана принципиальная схема предлагаемого рабочего органа щелевателя. Рабочий орган для щелевания почвы содержит стойку 1, съемный элемент в виде ножа 2 и долото 3 на нижнем обрезе стойки 1. Съемный нож 2 выполненный в виде равнобедренного треугольника, установленный вершиной тупого угла вперед по ходу. Концы съемного элемента 2 закреплены на стойки 1 посредством болтов 5 сверху и ограничительных соединений пластины 4(фигура 2). На стойки 1 выполнены отверстия 6 для навески на раму почвообрабатывающего орудия. Рабочий орган для щелевания почвы работает следующим образом. Стойку 1 посредством болтов в отверстии 6 закрепляется на раме почвообрабатывающего орудия. При движении орудия и опускания стойки 1, долото 3 касается поверхности поля, углубляется сначала в пахотный слой, а затем в грунт или подпахотный горизонт. При установившемся движении стойка 1 и съемный элемент 2 займут положение, изображенное на чертеже. Съемный элемент 2 разрезает пласт почвы в продольно-вертикальной плоскости,и одновременно придавливает его, не разбрасывая дернины, что способствует ее сохранности. При износе рабочей части ножа 2, его следует развернуть на 180 градусов, что увеличивает срок службы рабочего органа. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочий орган для щелевания почвы,содержащий стойку, съемный элемент в виде ножа и долото на нижнем обрезе стойки, отличающийся тем, что съемный элемент выполнен в виде равнобедренного тупого треугольника,установленного вершиной тупого угла вперед и расположенного над поверхностью слоя.
