Приспособление для уборки подсолнечника к жатке зерноуборочного комбайна

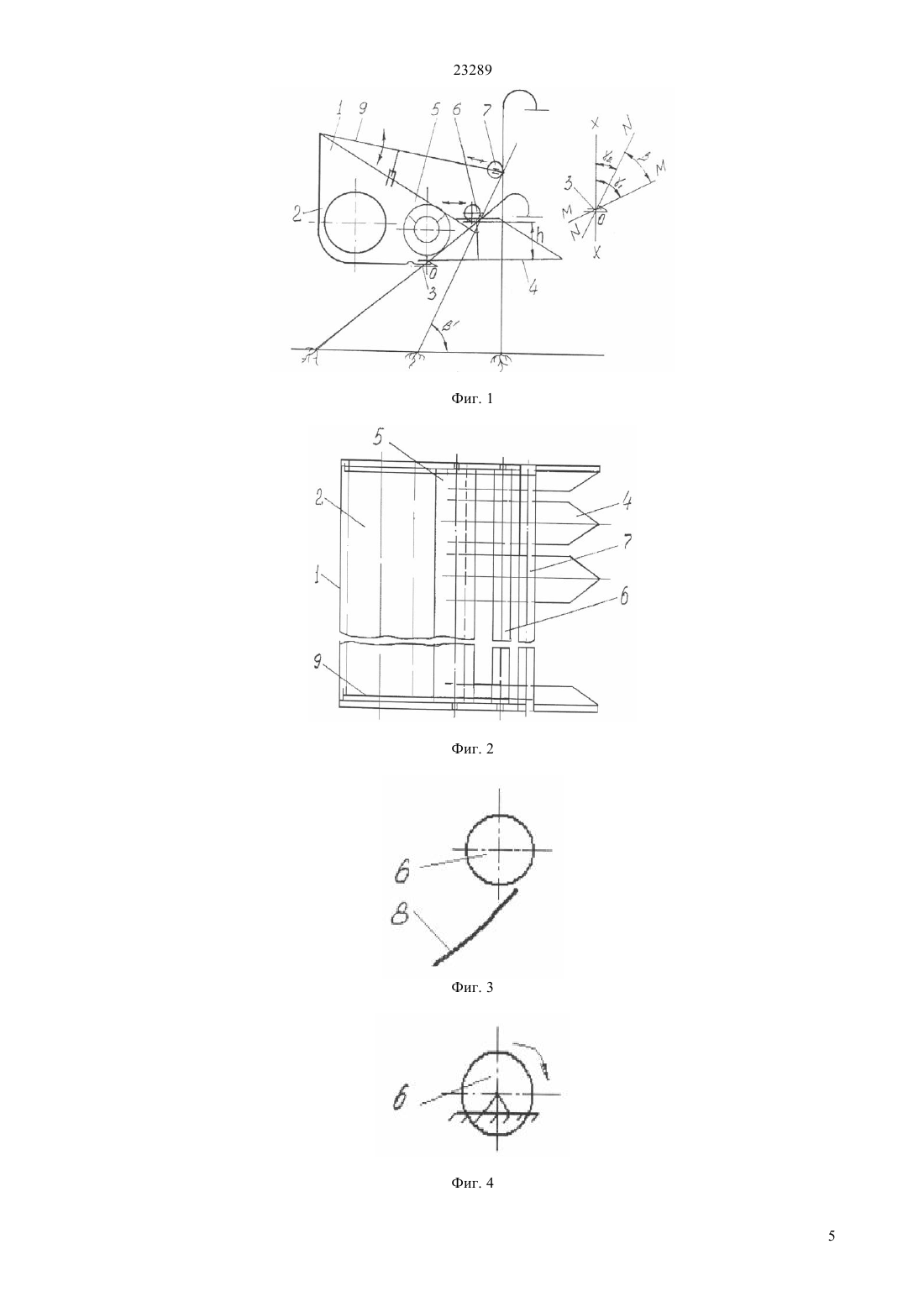

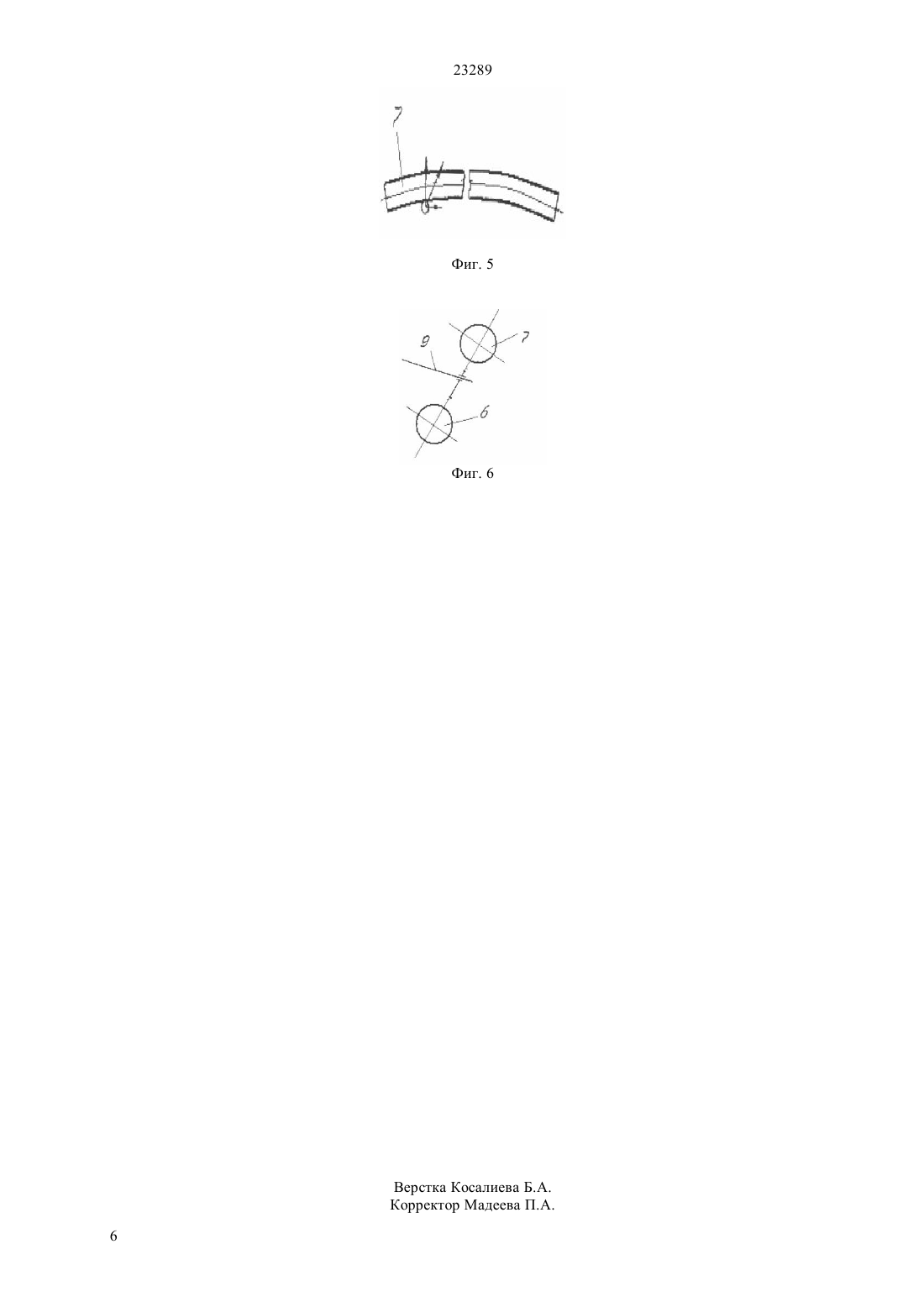

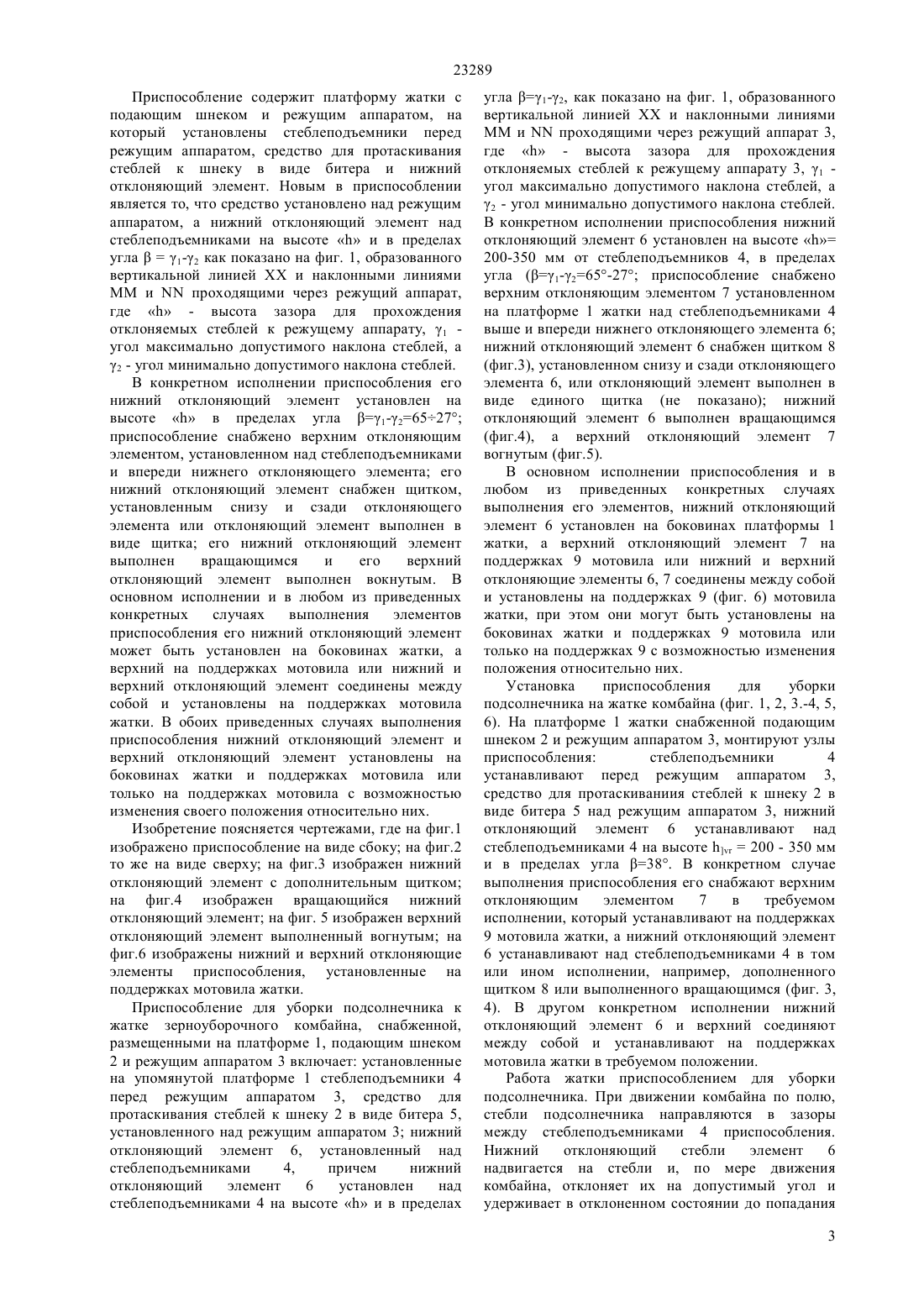

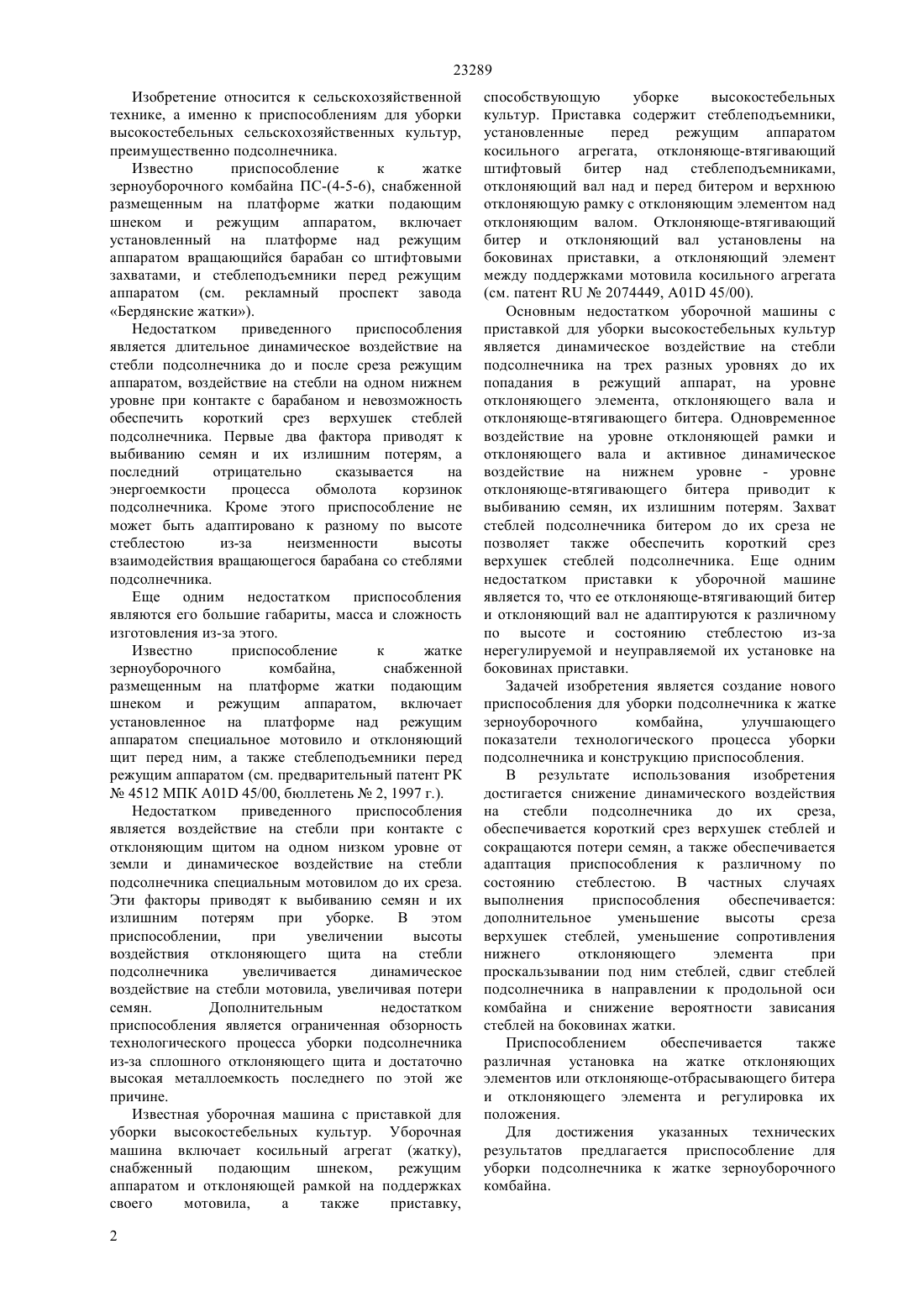

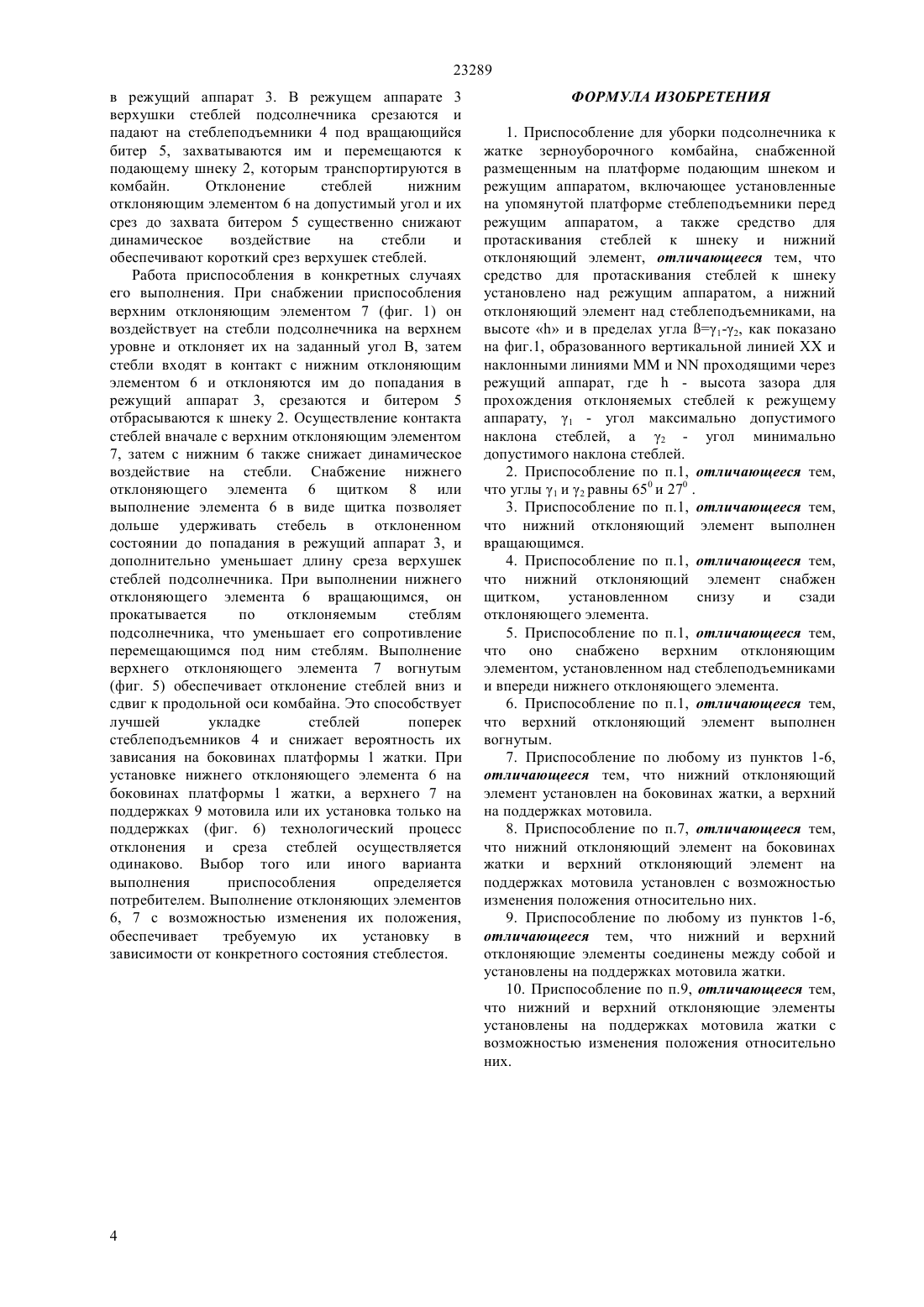

(51) 01 43/00 (2010.01) 01 45/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ В результате использования изобретения достигается снижение динамического воздействия на стебли подсолнечника до их среза,обеспечивается короткий срез верхушек стеблей и сокращаются потери семян, а также обеспечивается адаптация приспособления к различному по состоянию стеблестою. Приспособление для уборки подсолнечника к жатке зерноуборочного комбайна, снабженной размещенными на платформе 1 подающим шнеком 2 и режущим аппаратом 3 в первом варианте включает установленные на упомянутой платформе 1 стеблеподъемники 4 перед режущим аппаратом 3,средство для протаскивания стеблей к шнеку 2 виде битера 5, установленного над режущим аппаратом 3 нижний отклоняющий элемент, установленный над стеблеподъемниками 4 на высотеи в пределах угла 1-2, как показано на фиг.1,образованного вертикальной линиейи наклонными линиями ММ и , проходящими через режущий аппарат 3, где- высота зазора для прохождения отклоняющих стеблей к режущему аппарату 3, 1 - угол максимально допустимого наклона стеблей, а 2 - угол минимально допустимого наклона стеблей.(72) Погуляев Александр Дмитриевич Садыков Жарылкасын Сарсенбекович Артамонов Валерий Николаевич Дюсенов Сайын Айткалиевич(73) Республиканское государственное казенное предприятие Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(54) ПРИСПОСОБЛЕНИЕ ДЛЯ УБОРКИ ПОДСОЛНЕЧНИКА К ЖАТКЕ ЗЕРНОУБОРОЧНОГО КОМБАЙНА(57) Изобретение относится к сельскохозяйственной технике, а именно к приспособлениям для уборки высокостебельных сельскохозяйственных культур, преимущественно подсолнечника. 23289 Изобретение относится к сельскохозяйственной технике, а именно к приспособлениям для уборки высокостебельных сельскохозяйственных культур,преимущественно подсолнечника. Известно приспособление к жатке зерноуборочного комбайна ПС-(4-5-6), снабженной размещенным на платформе жатки подающим шнеком и режущим аппаратом, включает установленный на платформе над режущим аппаратом вращающийся барабан со штифтовыми захватами, и стеблеподъемники перед режущим аппаратом (см. рекламный проспект завода Бердянские жатки). Недостатком приведенного приспособления является длительное динамическое воздействие на стебли подсолнечника до и после среза режущим аппаратом, воздействие на стебли на одном нижнем уровне при контакте с барабаном и невозможность обеспечить короткий срез верхушек стеблей подсолнечника. Первые два фактора приводят к выбиванию семян и их излишним потерям, а последний отрицательно сказывается на энергоемкости процесса обмолота корзинок подсолнечника. Кроме этого приспособление не может быть адаптировано к разному по высоте стеблестою из-за неизменности высоты взаимодействия вращающегося барабана со стеблями подсолнечника. Еще одним недостатком приспособления являются его большие габариты, масса и сложность изготовления из-за этого. Известно приспособление к жатке зерноуборочного комбайна,снабженной размещенным на платформе жатки подающим шнеком и режущим аппаратом,включает установленное на платформе над режущим аппаратом специальное мотовило и отклоняющий щит перед ним, а также стеблеподъемники перед режущим аппаратом (см. предварительный патент РК 4512 МПК А 01 45/00, бюллетень 2, 1997 г.). Недостатком приведенного приспособления является воздействие на стебли при контакте с отклоняющим щитом на одном низком уровне от земли и динамическое воздействие на стебли подсолнечника специальным мотовилом до их среза. Эти факторы приводят к выбиванию семян и их излишним потерям при уборке. В этом приспособлении,при увеличении высоты воздействия отклоняющего щита на стебли подсолнечника увеличивается динамическое воздействие на стебли мотовила, увеличивая потери семян. Дополнительным недостатком приспособления является ограниченная обзорность технологического процесса уборки подсолнечника из-за сплошного отклоняющего щита и достаточно высокая металлоемкость последнего по этой же причине. Известная уборочная машина с приставкой для уборки высокостебельных культур. Уборочная машина включает косильный агрегат (жатку),снабженный подающим шнеком,режущим аппаратом и отклоняющей рамкой на поддержках своего мотовила,а также приставку,2 способствующую уборке высокостебельных культур. Приставка содержит стеблеподъемники,установленные перед режущим аппаратом косильного агрегата, отклоняюще-втягивающий штифтовый битер над стеблеподъемниками,отклоняющий вал над и перед битером и верхнюю отклоняющую рамку с отклоняющим элементом над отклоняющим валом. Отклоняюще-втягивающий битер и отклоняющий вал установлены на боковинах приставки, а отклоняющий элемент между поддержками мотовила косильного агрегата(см. патент 2074449, А 01 45/00). Основным недостатком уборочной машины с приставкой для уборки высокостебельных культур является динамическое воздействие на стебли подсолнечника на трех разных уровнях до их попадания в режущий аппарат, на уровне отклоняющего элемента, отклоняющего вала и отклоняюще-втягивающего битера. Одновременное воздействие на уровне отклоняющей рамки и отклоняющего вала и активное динамическое воздействие на нижнем уровне - уровне отклоняюще-втягивающего битера приводит к выбиванию семян, их излишним потерям. Захват стеблей подсолнечника битером до их среза не позволяет также обеспечить короткий срез верхушек стеблей подсолнечника. Еще одним недостатком приставки к уборочной машине является то, что ее отклоняюще-втягивающий битер и отклоняющий вал не адаптируются к различному по высоте и состоянию стеблестою из-за нерегулируемой и неуправляемой их установке на боковинах приставки. Задачей изобретения является создание нового приспособления для уборки подсолнечника к жатке зерноуборочного комбайна,улучшающего показатели технологического процесса уборки подсолнечника и конструкцию приспособления. В результате использования изобретения достигается снижение динамического воздействия на стебли подсолнечника до их среза,обеспечивается короткий срез верхушек стеблей и сокращаются потери семян, а также обеспечивается адаптация приспособления к различному по состоянию стеблестою. В частных случаях выполнения приспособления обеспечивается дополнительное уменьшение высоты среза верхушек стеблей, уменьшение сопротивления нижнего отклоняющего элемента при проскальзывании под ним стеблей, сдвиг стеблей подсолнечника в направлении к продольной оси комбайна и снижение вероятности зависания стеблей на боковинах жатки. Приспособлением обеспечивается также различная установка на жатке отклоняющих элементов или отклоняюще-отбрасывающего битера и отклоняющего элемента и регулировка их положения. Для достижения указанных технических результатов предлагается приспособление для уборки подсолнечника к жатке зерноуборочного комбайна. 23289 Приспособление содержит платформу жатки с подающим шнеком и режущим аппаратом, на который установлены стеблеподъемники перед режущим аппаратом, средство для протаскивания стеблей к шнеку в виде битера и нижний отклоняющий элемент. Новым в приспособлении является то, что средство установлено над режущим аппаратом, а нижний отклоняющий элемент над стеблеподъемниками на высотеи в пределах угла 1-2 как показано на фиг. 1, образованного вертикальной линиейи наклонными линиями ММ ипроходящими через режущий аппарат,где- высота зазора для прохождения отклоняемых стеблей к режущему аппарату, 1 угол максимально допустимого наклона стеблей, а 2 - угол минимально допустимого наклона стеблей. В конкретном исполнении приспособления его нижний отклоняющий элемент установлен на высотев пределах угла 1-26527 приспособление снабжено верхним отклоняющим элементом, установленном над стеблеподъемниками и впереди нижнего отклоняющего элемента его нижний отклоняющий элемент снабжен щитком,установленным снизу и сзади отклоняющего элемента или отклоняющий элемент выполнен в виде щитка его нижний отклоняющий элемент выполнен вращающимся и его верхний отклоняющий элемент выполнен вокнутым. В основном исполнении и в любом из приведенных конкретных случаях выполнения элементов приспособления его нижний отклоняющий элемент может быть установлен на боковинах жатки, а верхний на поддержках мотовила или нижний и верхний отклоняющий элемент соединены между собой и установлены на поддержках мотовила жатки. В обоих приведенных случаях выполнения приспособления нижний отклоняющий элемент и верхний отклоняющий элемент установлены на боковинах жатки и поддержках мотовила или только на поддержках мотовила с возможностью изменения своего положения относительно них. Изобретение поясняется чертежами, где на фиг.1 изображено приспособление на виде сбоку на фиг.2 то же на виде сверху на фиг.3 изображен нижний отклоняющий элемент с дополнительным щитком на фиг.4 изображен вращающийся нижний отклоняющий элемент на фиг. 5 изображен верхний отклоняющий элемент выполненный вогнутым на фиг.6 изображены нижний и верхний отклоняющие элементы приспособления, установленные на поддержках мотовила жатки. Приспособление для уборки подсолнечника к жатке зерноуборочного комбайна, снабженной,размещенными на платформе 1, подающим шнеком 2 и режущим аппаратом 3 включает установленные на упомянутой платформе 1 стеблеподъемники 4 перед режущим аппаратом 3, средство для протаскивания стеблей к шнеку 2 в виде битера 5,установленного над режущим аппаратом 3 нижний отклоняющий элемент 6, установленный над стеблеподъемниками 4,причем нижний отклоняющий элемент 6 установлен над стеблеподъемниками 4 на высотеи в пределах угла 1-2, как показано на фиг. 1, образованного вертикальной линиейи наклонными линиями ММ ипроходящими через режущий аппарат 3,где- высота зазора для прохождения отклоняемых стеблей к режущему аппарату 3, 1 угол максимально допустимого наклона стеблей, а 2 - угол минимально допустимого наклона стеблей. В конкретном исполнении приспособления нижний отклоняющий элемент 6 установлен на высоте 200-350 мм от стеблеподъемников 4, в пределах угла (1-265-27 приспособление снабжено верхним отклоняющим элементом 7 установленном на платформе 1 жатки над стеблеподъемниками 4 выше и впереди нижнего отклоняющего элемента 6 нижний отклоняющий элемент 6 снабжен щитком 8(фиг.3), установленном снизу и сзади отклоняющего элемента 6, или отклоняющий элемент выполнен в виде единого щитка (не показано) нижний отклоняющий элемент 6 выполнен вращающимся(фиг.4), а верхний отклоняющий элемент 7 вогнутым (фиг.5). В основном исполнении приспособления и в любом из приведенных конкретных случаях выполнения его элементов, нижний отклоняющий элемент 6 установлен на боковинах платформы 1 жатки, а верхний отклоняющий элемент 7 на поддержках 9 мотовила или нижний и верхний отклоняющие элементы 6, 7 соединены между собой и установлены на поддержках 9 (фиг. 6) мотовила жатки, при этом они могут быть установлены на боковинах жатки и поддержках 9 мотовила или только на поддержках 9 с возможностью изменения положения относительно них. Установка приспособления для уборки подсолнечника на жатке комбайна (фиг. 1, 2, 3.-4, 5,6). На платформе 1 жатки снабженной подающим шнеком 2 и режущим аппаратом 3, монтируют узлы приспособления стеблеподъемники 4 устанавливают перед режущим аппаратом 3,средство для протаскиваниия стеблей к шнеку 2 в виде битера 5 над режущим аппаратом 3, нижний отклоняющий элемент 6 устанавливают над стеблеподъемниками 4 на высоте 200 - 350 мм и в пределах угла 38. В конкретном случае выполнения приспособления его снабжают верхним отклоняющим элементом 7 в требуемом исполнении, который устанавливают на поддержках 9 мотовила жатки, а нижний отклоняющий элемент 6 устанавливают над стеблеподъемниками 4 в том или ином исполнении, например, дополненного щитком 8 или выполненного вращающимся (фиг. 3,4). В другом конкретном исполнении нижний отклоняющий элемент 6 и верхний соединяют между собой и устанавливают на поддержках мотовила жатки в требуемом положении. Работа жатки приспособлением для уборки подсолнечника. При движении комбайна по полю,стебли подсолнечника направляются в зазоры между стеблеподъемниками 4 приспособления. Нижний отклоняющий стебли элемент 6 надвигается на стебли и, по мере движения комбайна, отклоняет их на допустимый угол и удерживает в отклоненном состоянии до попадания 3 23289 в режущий аппарат 3. В режущем аппарате 3 верхушки стеблей подсолнечника срезаются и падают на стеблеподъемники 4 под вращающийся битер 5, захватываются им и перемещаются к подающему шнеку 2, которым транспортируются в комбайн. Отклонение стеблей нижним отклоняющим элементом 6 на допустимый угол и их срез до захвата битером 5 существенно снижают динамическое воздействие на стебли и обеспечивают короткий срез верхушек стеблей. Работа приспособления в конкретных случаях его выполнения. При снабжении приспособления верхним отклоняющим элементом 7 (фиг. 1) он воздействует на стебли подсолнечника на верхнем уровне и отклоняет их на заданный угол В, затем стебли входят в контакт с нижним отклоняющим элементом 6 и отклоняются им до попадания в режущий аппарат 3, срезаются и битером 5 отбрасываются к шнеку 2. Осуществление контакта стеблей вначале с верхним отклоняющим элементом 7, затем с нижним 6 также снижает динамическое воздействие на стебли. Снабжение нижнего отклоняющего элемента 6 щитком 8 или выполнение элемента 6 в виде щитка позволяет дольше удерживать стебель в отклоненном состоянии до попадания в режущий аппарат 3, и дополнительно уменьшает длину среза верхушек стеблей подсолнечника. При выполнении нижнего отклоняющего элемента 6 вращающимся, он прокатывается по отклоняемым стеблям подсолнечника, что уменьшает его сопротивление перемещающимся под ним стеблям. Выполнение верхнего отклоняющего элемента 7 вогнутым(фиг. 5) обеспечивает отклонение стеблей вниз и сдвиг к продольной оси комбайна. Это способствует лучшей укладке стеблей поперек стеблеподъемников 4 и снижает вероятность их зависания на боковинах платформы 1 жатки. При установке нижнего отклоняющего элемента 6 на боковинах платформы 1 жатки, а верхнего 7 на поддержках 9 мотовила или их установка только на поддержках (фиг. 6) технологический процесс отклонения и среза стеблей осуществляется одинаково. Выбор того или иного варианта выполнения приспособления определяется потребителем. Выполнение отклоняющих элементов 6, 7 с возможностью изменения их положения,обеспечивает требуемую их установку в зависимости от конкретного состояния стеблестоя. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приспособление для уборки подсолнечника к жатке зерноуборочного комбайна, снабженной размещенным на платформе подающим шнеком и режущим аппаратом, включающее установленные на упомянутой платформе стеблеподъемники перед режущим аппаратом, а также средство для протаскивания стеблей к шнеку и нижний отклоняющий элемент, отличающееся тем, что средство для протаскивания стеблей к шнеку установлено над режущим аппаратом, а нижний отклоняющий элемент над стеблеподъемниками, на высотеи в пределах угла 1-2, как показано на фиг.1, образованного вертикальной линией ХХ и наклонными линиями ММ ипроходящими через режущий аппарат, где- высота зазора для прохождения отклоняемых стеблей к режущему аппарату, 1 - угол максимально допустимого наклона стеблей, а 2 - угол минимально допустимого наклона стеблей. 2. Приспособление по п.1, отличающееся тем,что углы 1 и 2 равны 650 и 270 . 3. Приспособление по п.1, отличающееся тем,что нижний отклоняющий элемент выполнен вращающимся. 4. Приспособление по п.1, отличающееся тем,что нижний отклоняющий элемент снабжен щитком,установленном снизу и сзади отклоняющего элемента. 5. Приспособление по п.1, отличающееся тем,что оно снабжено верхним отклоняющим элементом, установленном над стеблеподъемниками и впереди нижнего отклоняющего элемента. 6. Приспособление по п.1, отличающееся тем,что верхний отклоняющий элемент выполнен вогнутым. 7. Приспособление по любому из пунктов 1-6,отличающееся тем, что нижний отклоняющий элемент установлен на боковинах жатки, а верхний на поддержках мотовила. 8. Приспособление по п.7, отличающееся тем,что нижний отклоняющий элемент на боковинах жатки и верхний отклоняющий элемент на поддержках мотовила установлен с возможностью изменения положения относительно них. 9. Приспособление по любому из пунктов 1-6,отличающееся тем, что нижний и верхний отклоняющие элементы соединены между собой и установлены на поддержках мотовила жатки. 10. Приспособление по п.9, отличающееся тем,что нижний и верхний отклоняющие элементы установлены на поддержках мотовила жатки с возможностью изменения положения относительно них.
