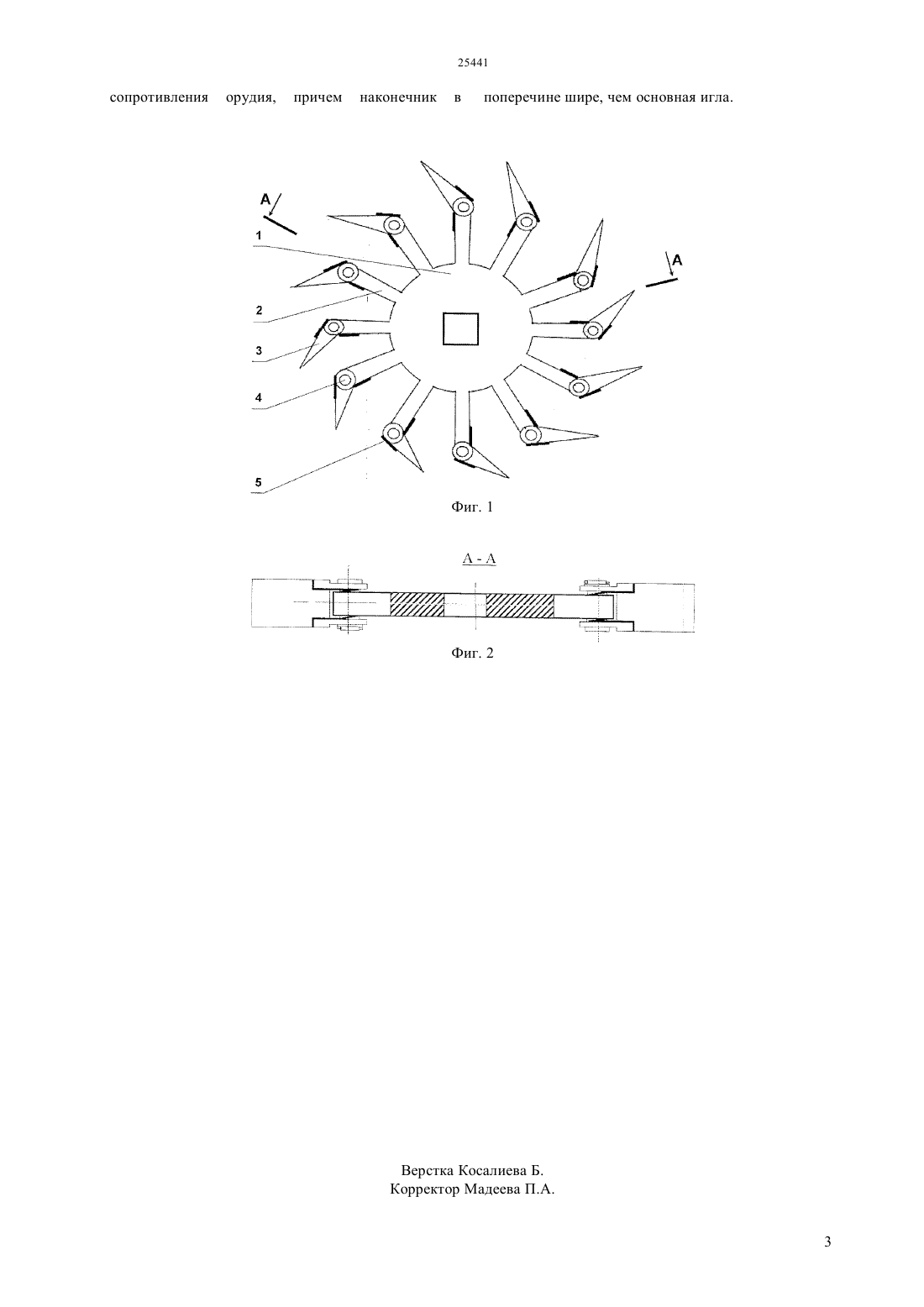

Рабочий орган орудия поверхностного рыхления почвы

(51) 01 21/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ частности к конструкции орудий применяемые для поверхностного рыхления почвы, в зонах с почвами подверженными ветровой эрозии. Технической задачей данного изобретения является увеличение надежности и технологичности изготовления конструкции известных рабочих органов, которая достигается путем переноса шарнирного соединения вне ступицы.(72) Сапаров Оразбай Сапаров Алмаз Оразбаевич(54) РАБОЧИЙ ОРГАН ОРУДИЯ ПОВЕРХНОСТНОГО РЫХЛЕНИЯ ПОЧВЫ Изобретение относится к области сельскохозяйственного машиностроения,в частности к конструкции орудии применяемые для поверхностного рыхления почвы, а именно к конструкции орудия используемое в зонах с почвами подверженными ветровой эрозии, особенно при применении минимальной и нулевой технологии возделывания сельскохозяйственных культур с сохранением и оставлением на поверхности почвы не зерновой части урожая. В этих зонах для ранневесеннего боронования почвы с целью закрытия влаги, заделки семян сорняков,падалицы культурных растении,разрыхления и разравнивания поверхности применяются различные орудия, так и по конструкции и по принципу работы рабочих органов. Применяемые в этих зонах, лущильники типа ЛД, ЛДГ (Сельскохозяйственная техника для интенсивных технологии/Каталог. АгроНИИТЭИНТО -М. 1978.-288 с.) имеют плоские или сферические диски. Эти орудия просты по конструкции и по регулировкам,менее металлоемки. Однако рабочие органы - диски,работая под некоторым углом к направлению движения агрегата, подрезает пласт, отбрасывает и оборачивает почву, тем самым выносит влажные слои на поверхность, способствуя испарению влаги,уничтожает стерню и на дне борозды образуется гребни. Орудия с игольчатыми рабочими органами типа БИГ, БМШ (1.Новая техника полей Целины. -АлмаАта Кайнар, 1987.-248 с, 2.Карпенко А.Н.,Халанский В.М. Сельскохозяйственные машины.-6 ое изд. перераб и доп.-М.Агропромиздат, 1989.527 с. ил.) сложны в регулировке, рабочие органы не имеют недостатков, которые присущи рабочим органам лущильников, но имеют большое тяговое сопротивления при работе, которые связаны с принципом работы рабочих органов и не позволяет повысить скорость движения агрегата. Снижение металлоемкости и трудоемкости регулировок орудия с игольчатыми рабочими органами в некоторой степени ликвидированы в орудии по А.с.843788 М.Кл 3 А 01 В 7/00 (Бюллетень 25 1981 г.) Недостатки их рабочих органов устранены в конструкции рабочих органов по А.С. 852192 М.Кл 3 А 01 В 21/04 (Бюллетень 29 1981) и А.с.17488 А 01 В 21/04 (Бюллетень 7 1981 г.). Однако в свою очередь эти рабочие органы также имеют определенные недостатки. К ним относятся сложность разборки и сборки при устранении неисправностей,возможно ненадежность упругого элемента установленного на диске между шарнирными концами игл из-за малого расстояния. Технической задачей данного изобретения является увеличение надежности и технологичности изготовления рабочего органа путем упрощения конструкции ступицы и переноса шарнирного соединения вне ступицы. Общий вид предлагаемого рабочего органа представлен на фиг. 1, а на фиг. 2 разрез рабочего органа по А-А. Рабочий орган состоит из цельного диска(ступицы) 1, к нему по периметру жестко закреплены иглы 2. Игла 2 состоит из двух частей собственно игла 2 и сменного наконечника 4. Сменный наконечник 4 соединен с иглой 2 вне ступицы шарнирно посредством крепление 3. Между иглой 2 и сменным наконечником 4 в шарнирной части расположен упругий элемент типа пружины,который обеспечивает движение сменного наконечника по отношению к основной игле 2 в плоскости вращения диска (ступицы). Один конец упругого элемента упирается на иглу 2, а другой конец упирается на сменный наконечник, а средняя часть находится между иглой и сменным наконечником. В собранном состоянии между иглой 2 и сменным наконечником имеется некоторый угол раствора, открытая часть который направлена противоположенную сторону вращения рабочего органа. Этот угол поддерживается упругим элементом. Рабочий орган работает следующим образом. При движении агрегата иглы дисков собранные в батарею под собственным весом внедряются в почву, и за счет сопротивления почвы игла задерживается и сменный наконечник углубляется на установленную глубину, занимая вертикальное положение из-за упругости пружины, а сама ступица движется вперед и очередная игла внедряется в почву. Предыдущая игла вытаскивается из почвы, занимая исходное положение. Таким образом, процесс продолжается. Такая конструкция рабочего органа позволяет снизить тяговое сопротивление, увеличить рабочую скорость движения агрегата,увеличивается рыхлящая способность, т.е. степень рыхления,сохранность стерни и т.д. Причем наконечник несколько шире, чем сама игла и за счет этого увеличивается зона рыхления, больше разрушаются глыбы и комки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рабочий орган орудия поверхностного рыхления почвы, состоящий из ступицы и закрепленным к ней иглами, отличающийся тем,что шарнирная часть иглы вынесена вне ступицы,причем ступица выполнена цельной, а иглы состоят из двух частей, одна часть закреплена к ступице жестко, а другая часть представляет сменный наконечник соединенный с основной иглой шарнирно, между которыми установлен упругий элемент типа спиральной или пластинчатой пружины. 2. Рабочий орган по п.1, отличающийся тем, что между неподвижной частью иглы и сменным наконечником имеется некоторый угол,позволяющий наконечнику входить в почву вертикально без ее сдвига и увеличения тягового 2
