Прицепной измельчитель-разбрасыватель соломы из валков

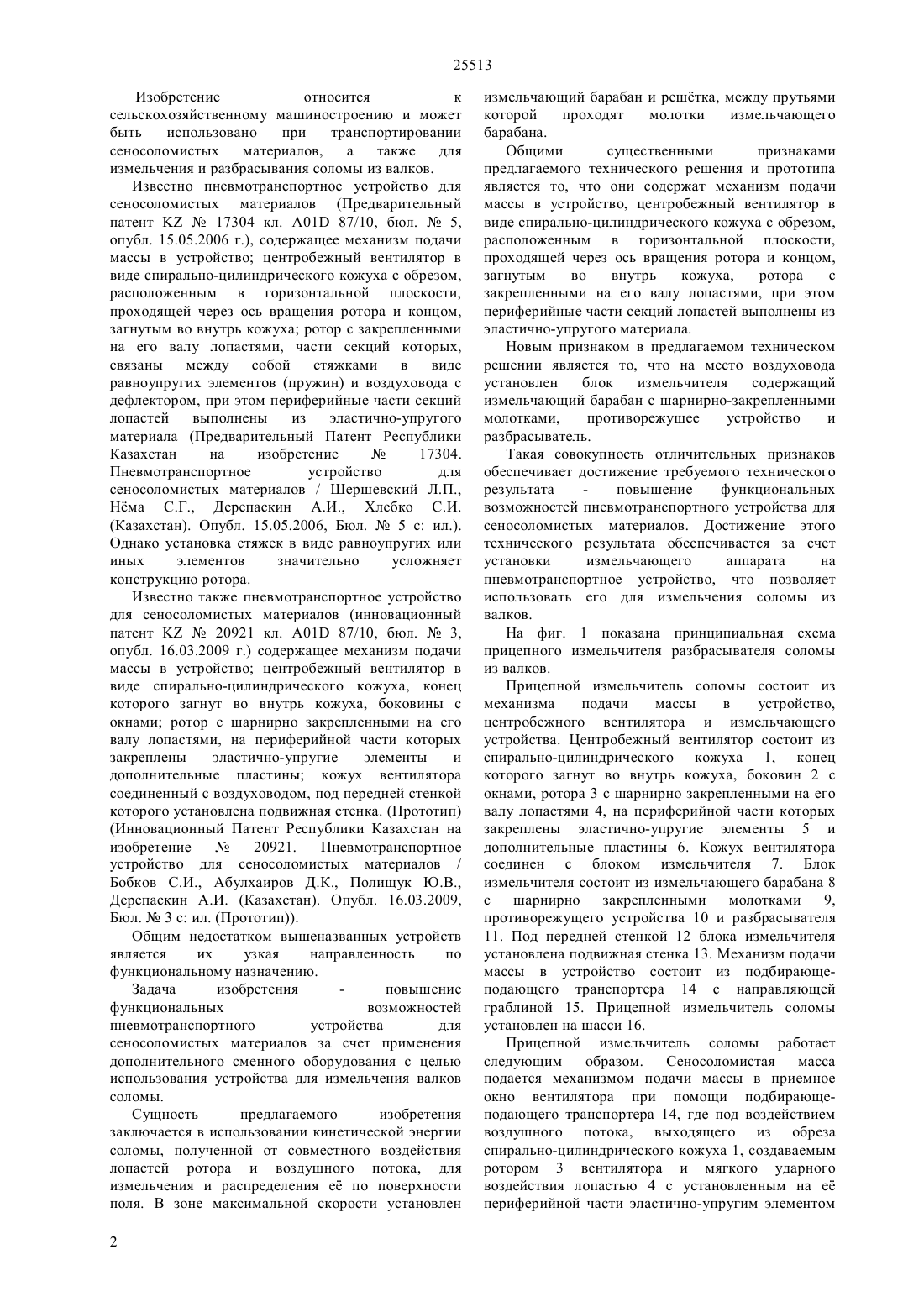

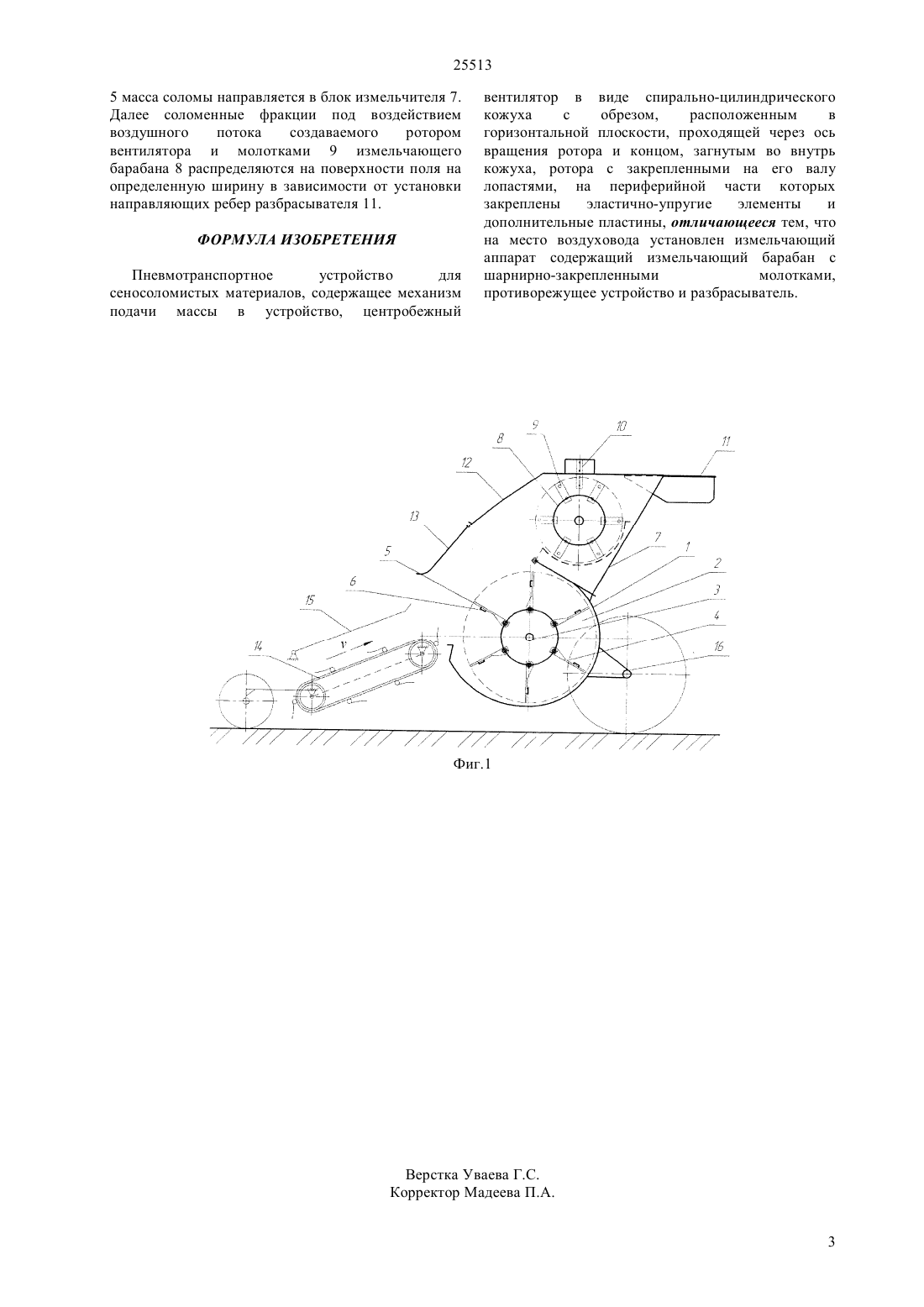

(51) 01 87/10 (2011.01) 01 29/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ закрепленными на его валу лопастями,периферийные части которых выполнены из эластично-упругого материала и блока измельчителя. Блок измельчителя состоит из измельчающего барабана с шарнирно закрепленными молотками,противорежущего устройства и разбрасывателя. Сущность предлагаемого изобретения заключается в использовании кинетической энергии соломы, полученной от совместного воздействия лопастей ротора и воздушного потока, для измельчения и распределения е по поверхности поля. В зоне максимальной скорости установлен измельчающий барабан и рештка, между прутьями которой проходят молотки измельчающего барабана. Технический результат повышение функциональных возможностей пневмотранспортного устройства для сеносоломистых материалов. Достижение этого технического результата обеспечивается за счет установки измельчающего аппарата на пневмотранспортное устройство, что позволяет использовать его для измельчения соломы из валков.(72) Светлаков Алексей Юрьевич Лаптев Николай Владимирович(73) Республиканское государственное казенное предприятие Костанайский государственный университет им. А.Байтурсынова Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 17304,15.05.2006 Инновационный патент РК 20921, 16.03.2009(54) ПРИЦЕПНОЙ ИЗМЕЛЬЧИТЕЛЬРАЗБРАСЫВАТЕЛЬ СОЛОМЫ ИЗ ВАЛКОВ(57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для транспортирования сеносоломистых материалов,а также для измельчения соломы из валков. Прицепной измельчитель соломы состоит из механизма подачи массы в устройство,центробежного вентилятора в виде спиральноцилиндрического кожуха с обрезом,расположенного в горизонтальной плоскости,проходящего через ось вращения ротора и концом,загнутым во внутрь кожуха,ротора с 25513 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при транспортировании сеносоломистых материалов,а также для измельчения и разбрасывания соломы из валков. Известно пневмотранспортное устройство для сеносоломистых материалов (Предварительный патент 17304 кл. 01 87/10, бюл.5,опубл. 15.05.2006 г.), содержащее механизм подачи массы в устройство центробежный вентилятор в виде спирально-цилиндрического кожуха с обрезом,расположенным в горизонтальной плоскости,проходящей через ось вращения ротора и концом,загнутым во внутрь кожуха ротор с закрепленными на его валу лопастями, части секций которых,связаны между собой стяжками в виде равноупругих элементов (пружин) и воздуховода с дефлектором, при этом периферийные части секций лопастей выполнены из эластично-упругого материала (Предварительный Патент Республики Казахстан на изобретение 17304. Пневмотранспортное устройство для сеносоломистых материалов / Шершевский Л.П.,Нма С.Г., Дерепаскин А.И., Хлебко С.И.(Казахстан). Опубл. 15.05.2006, Бюл.5 с ил.). Однако установка стяжек в виде равноупругих или иных элементов значительно усложняет конструкцию ротора. Известно также пневмотранспортное устройство для сеносоломистых материалов (инновационный патент 20921 кл. 01 87/10, бюл.3,опубл. 16.03.2009 г.) содержащее механизм подачи массы в устройство центробежный вентилятор в виде спирально-цилиндрического кожуха, конец которого загнут во внутрь кожуха, боковины с окнами ротор с шарнирно закрепленными на его валу лопастями, на периферийной части которых закреплены эластично-упругие элементы и дополнительные пластины кожух вентилятора соединенный с воздуховодом, под передней стенкой которого установлена подвижная стенка. (Прототип)(Инновационный Патент Республики Казахстан на изобретение 20921. Пневмотранспортное устройство для сеносоломистых материалов / Бобков С.И., Абулхаиров Д.К., Полищук Ю.В.,Дерепаскин А.И. (Казахстан). Опубл. 16.03.2009,Бюл.3 с ил. (Прототип. Общим недостатком вышеназванных устройств является их узкая направленность по функциональному назначению. Задача изобретения повышение функциональных возможностей пневмотранспортного устройства для сеносоломистых материалов за счет применения дополнительного сменного оборудования с целью использования устройства для измельчения валков соломы. Сущность предлагаемого изобретения заключается в использовании кинетической энергии соломы, полученной от совместного воздействия лопастей ротора и воздушного потока, для измельчения и распределения е по поверхности поля. В зоне максимальной скорости установлен 2 измельчающий барабан и рештка, между прутьями которой проходят молотки измельчающего барабана. Общими существенными признаками предлагаемого технического решения и прототипа является то, что они содержат механизм подачи массы в устройство, центробежный вентилятор в виде спирально-цилиндрического кожуха с обрезом,расположенным в горизонтальной плоскости,проходящей через ось вращения ротора и концом,загнутым во внутрь кожуха,ротора с закрепленными на его валу лопастями, при этом периферийные части секций лопастей выполнены из эластично-упругого материала. Новым признаком в предлагаемом техническом решении является то, что на место воздуховода установлен блок измельчителя содержащий измельчающий барабан с шарнирно-закрепленными молотками,противорежущее устройство и разбрасыватель. Такая совокупность отличительных признаков обеспечивает достижение требуемого технического результата повышение функциональных возможностей пневмотранспортного устройства для сеносоломистых материалов. Достижение этого технического результата обеспечивается за счет установки измельчающего аппарата на пневмотранспортное устройство, что позволяет использовать его для измельчения соломы из валков. На фиг. 1 показана принципиальная схема прицепного измельчителя разбрасывателя соломы из валков. Прицепной измельчитель соломы состоит из механизма подачи массы в устройство,центробежного вентилятора и измельчающего устройства. Центробежный вентилятор состоит из спирально-цилиндрического кожуха 1, конец которого загнут во внутрь кожуха, боковин 2 с окнами, ротора 3 с шарнирно закрепленными на его валу лопастями 4, на периферийной части которых закреплены эластично-упругие элементы 5 и дополнительные пластины 6. Кожух вентилятора соединен с блоком измельчителя 7. Блок измельчителя состоит из измельчающего барабана 8 с шарнирно закрепленными молотками 9,противорежущего устройства 10 и разбрасывателя 11. Под передней стенкой 12 блока измельчителя установлена подвижная стенка 13. Механизм подачи массы в устройство состоит из подбирающеподающего транспортера 14 с направляющей граблиной 15. Прицепной измельчитель соломы установлен на шасси 16. Прицепной измельчитель соломы работает следующим образом. Сеносоломистая масса подается механизмом подачи массы в приемное окно вентилятора при помощи подбирающеподающего транспортера 14, где под воздействием воздушного потока, выходящего из обреза спирально-цилиндрического кожуха 1, создаваемым ротором 3 вентилятора и мягкого ударного воздействия лопастью 4 с установленным на е периферийной части эластично-упругим элементом 25513 5 масса соломы направляется в блок измельчителя 7. Далее соломенные фракции под воздействием воздушного потока создаваемого ротором вентилятора и молотками 9 измельчающего барабана 8 распределяются на поверхности поля на определенную ширину в зависимости от установки направляющих ребер разбрасывателя 11. ФОРМУЛА ИЗОБРЕТЕНИЯ Пневмотранспортное устройство для сеносоломистых материалов, содержащее механизм подачи массы в устройство, центробежный вентилятор в виде спирально-цилиндрического кожуха с обрезом,расположенным в горизонтальной плоскости, проходящей через ось вращения ротора и концом, загнутым во внутрь кожуха, ротора с закрепленными на его валу лопастями, на периферийной части которых закреплены эластично-упругие элементы и дополнительные пластины, отличающееся тем, что на место воздуховода установлен измельчающий аппарат содержащий измельчающий барабан с шарнирно-закрепленными молотками,противорежущее устройство и разбрасыватель.
