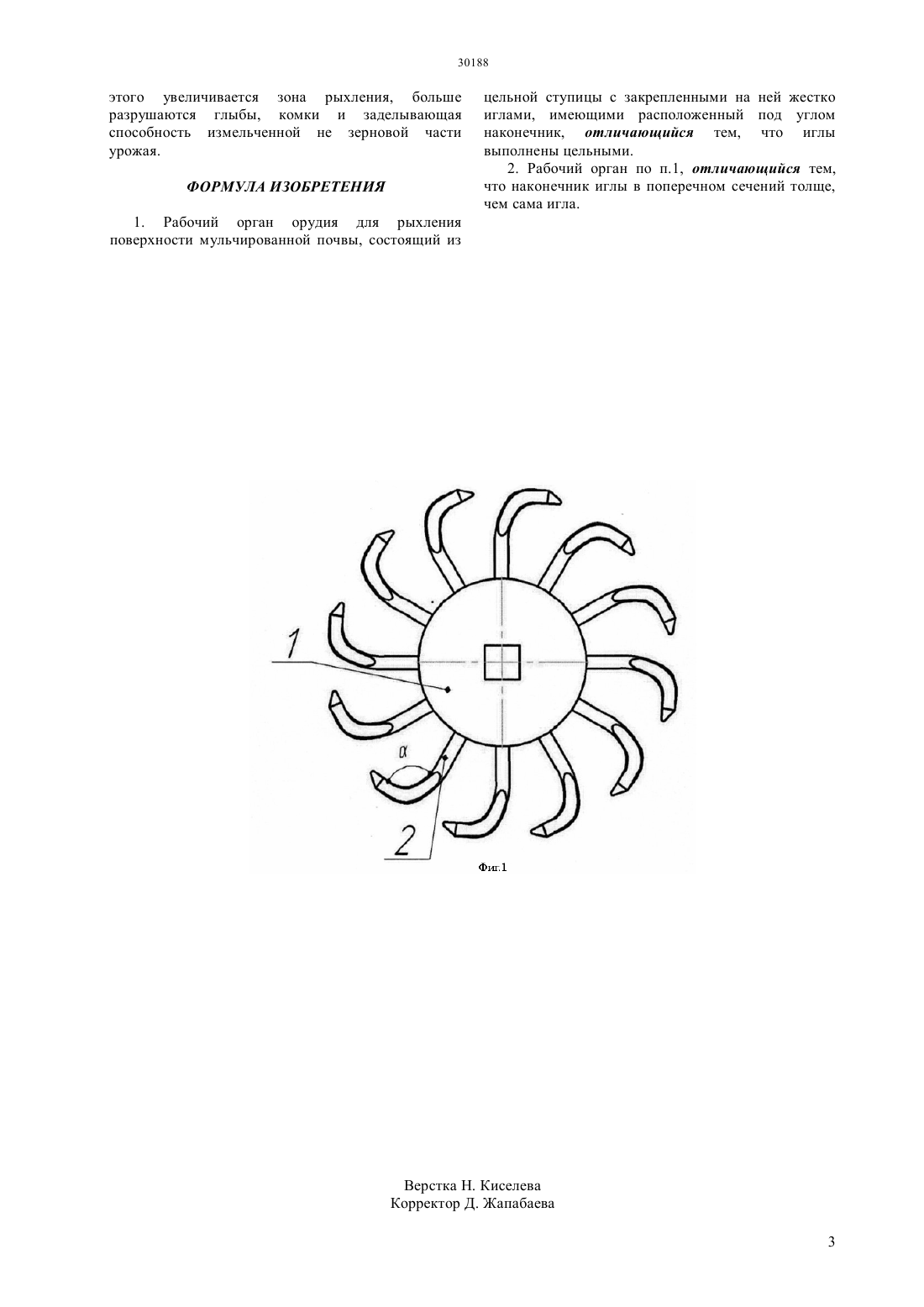

Рабочий орган орудия для рыхления поверхности мульчированной почвы.

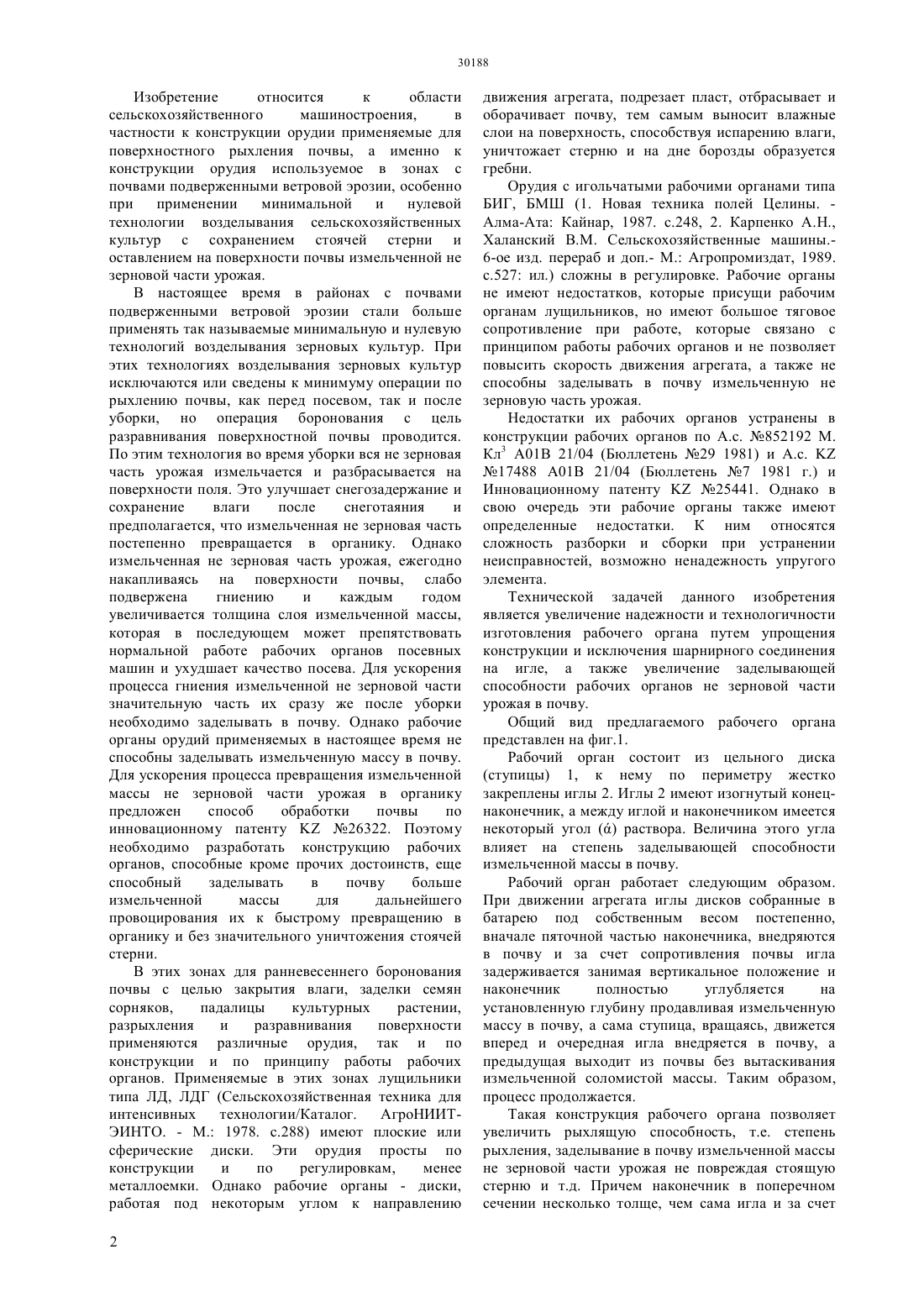

(51) 01 21/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ посевом при минимальной и нулевой технологиях возделывания зерновых культур в зонах с почвами подверженными ветровой эрозии. Предлагаемый рабочий орган по сравнению с аналогичными рабочими органами имеет изогнутый конец иглы - наконечник, расположенный по отношению к игле под некоторым углом. Наконечник более толще в поперечном сечении чем сама игла в связи, с чем имеет возможность заделывать в почву измельченную не зерновую часть урожая для дальнейшего ускорения превращения их в органику, не повреждая стоящую стерню.(72) Сапаров Оразбай Матаева Анара Беркимбайызы(54) РАБОЧИЙ ОРГАН ОРУДИЯ ДЛЯ РЫХЛЕНИЯ ПОВЕРХНОСТИ МУЛЬЧИРОВАННОЙ ПОЧВЫ(57) Предложен рабочий орган орудия для рыхления поверхности мульчированной почвы осенью после уборки зерновых и весной перед Изобретение относится к области сельскохозяйственного машиностроения,в частности к конструкции орудии применяемые для поверхностного рыхления почвы, а именно к конструкции орудия используемое в зонах с почвами подверженными ветровой эрозии, особенно при применении минимальной и нулевой технологии возделывания сельскохозяйственных культур с сохранением стоячей стерни и оставлением на поверхности почвы измельченной не зерновой части урожая. В настоящее время в районах с почвами подверженными ветровой эрозии стали больше применять так называемые минимальную и нулевую технологий возделывания зерновых культур. При этих технологиях возделывания зерновых культур исключаются или сведены к минимуму операции по рыхлению почвы, как перед посевом, так и после уборки, но операция боронования с цель разравнивания поверхностной почвы проводится. По этим технология во время уборки вся не зерновая часть урожая измельчается и разбрасывается на поверхности поля. Это улучшает снегозадержание и сохранение влаги после снеготаяния и предполагается, что измельченная не зерновая часть постепенно превращается в органику. Однако измельченная не зерновая часть урожая, ежегодно накапливаясь на поверхности почвы, слабо подвержена гниению и каждым годом увеличивается толщина слоя измельченной массы,которая в последующем может препятствовать нормальной работе рабочих органов посевных машин и ухудшает качество посева. Для ускорения процесса гниения измельченной не зерновой части значительную часть их сразу же после уборки необходимо заделывать в почву. Однако рабочие органы орудий применяемых в настоящее время не способны заделывать измельченную массу в почву. Для ускорения процесса превращения измельченной массы не зерновой части урожая в органику предложен способ обработки почвы по инновационному патенту 26322. Поэтому необходимо разработать конструкцию рабочих органов, способные кроме прочих достоинств, еще способный заделывать в почву больше измельченной массы для дальнейшего провоцирования их к быстрому превращению в органику и без значительного уничтожения стоячей стерни. В этих зонах для ранневесеннего боронования почвы с целью закрытия влаги, заделки семян сорняков,падалицы культурных растении,разрыхления и разравнивания поверхности применяются различные орудия, так и по конструкции и по принципу работы рабочих органов. Применяемые в этих зонах лущильники типа ЛД, ЛДГ (Сельскохозяйственная техника для интенсивных технологии/Каталог. АгроНИИТЭИНТО. - М. 1978. с.288) имеют плоские или сферические диски. Эти орудия просты по конструкции и по регулировкам,менее металлоемки. Однако рабочие органы - диски,работая под некоторым углом к направлению 2 движения агрегата, подрезает пласт, отбрасывает и оборачивает почву, тем самым выносит влажные слои на поверхность, способствуя испарению влаги,уничтожает стерню и на дне борозды образуется гребни. Орудия с игольчатыми рабочими органами типа БИГ, БМШ (1. Новая техника полей Целины. Алма-Ата Кайнар, 1987. с.248, 2. Карпенко А.Н.,Халанский В.М. Сельскохозяйственные машины.6-ое изд. перераб и доп.- М. Агропромиздат, 1989. с.527 ил.) сложны в регулировке. Рабочие органы не имеют недостатков, которые присущи рабочим органам лущильников, но имеют большое тяговое сопротивление при работе, которые связано с принципом работы рабочих органов и не позволяет повысить скорость движения агрегата, а также не способны заделывать в почву измельченную не зерновую часть урожая. Недостатки их рабочих органов устранены в конструкции рабочих органов по А.с. 852192 М. Кл 3 А 01 В 21/04 (Бюллетень 29 1981) и А.с.17488 А 01 В 21/04 (Бюллетень 7 1981 г.) и Инновационному патенту 25441. Однако в свою очередь эти рабочие органы также имеют определенные недостатки. К ним относятся сложность разборки и сборки при устранении неисправностей, возможно ненадежность упругого элемента. Технической задачей данного изобретения является увеличение надежности и технологичности изготовления рабочего органа путем упрощения конструкции и исключения шарнирного соединения на игле, а также увеличение заделывающей способности рабочих органов не зерновой части урожая в почву. Общий вид предлагаемого рабочего органа представлен на фиг.1. Рабочий орган состоит из цельного диска(ступицы) 1, к нему по периметру жестко закреплены иглы 2. Иглы 2 имеют изогнутый конецнаконечник, а между иглой и наконечником имеется некоторый уголраствора. Величина этого угла влияет на степень заделывающей способности измельченной массы в почву. Рабочий орган работает следующим образом. При движении агрегата иглы дисков собранные в батарею под собственным весом постепенно,вначале пяточной частью наконечника, внедряются в почву и за счет сопротивления почвы игла задерживается занимая вертикальное положение и наконечник полностью углубляется на установленную глубину продавливая измельченную массу в почву, а сама ступица, вращаясь, движется вперед и очередная игла внедряется в почву, а предыдущая выходит из почвы без вытаскивания измельченной соломистой массы. Таким образом,процесс продолжается. Такая конструкция рабочего органа позволяет увеличить рыхлящую способность, т.е. степень рыхления, заделывание в почву измельченной массы не зерновой части урожая не повреждая стоящую стерню и т.д. Причем наконечник в поперечном сечении несколько толще, чем сама игла и за счет этого увеличивается зона рыхления, больше разрушаются глыбы, комки и заделывающая способность измельченной не зерновой части урожая. ФОРМУЛА ИЗОБРЕТЕНИЯ цельной ступицы с закрепленными на ней жестко иглами, имеющими расположенный под углом наконечник, отличающийся тем, что иглы выполнены цельными. 2. Рабочий орган по п.1, отличающийся тем,что наконечник иглы в поперечном сечений толще,чем сама игла. 1. Рабочий орган орудия для рыхления поверхности мульчированной почвы, состоящий из
