Дисковый высаживающий аппарат рассадопосадочной машины

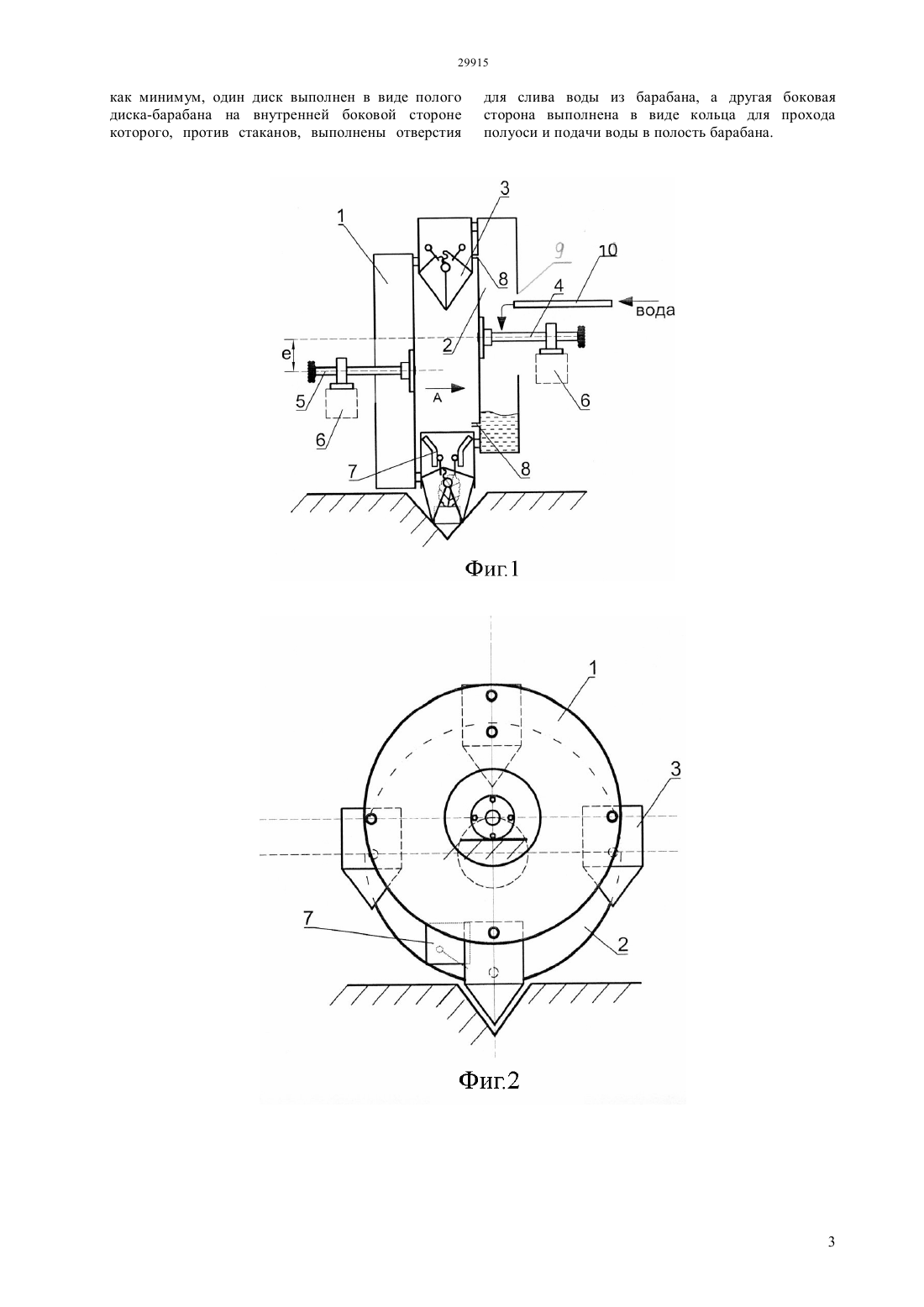

(51) 01 11/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат достигаемый при использовании изобретения заключается в расширении технических возможностей высаживающего аппарата, а именно в подаче аппаратом порции воды в зону посадки рассады,синхронно с ее высадкой в грунт. Для достижения технического результата высаживающий аппарат сконструирован следующим образом. Он состоит из диска 1, полого диска-барабана 2 и раскрывающихся конусных стаканов 3 для рассады между ними. Диск 1 и полый барабан 2 установлены на полуосях 4,5 на раме 6,имеющей кулачок 7, с эксцентриситетом друг относительно друга. На внутренней боковой стороне барабана 2,против раскрывающихся стаканов 3 выполнены отверстия 8. Другая боковая сторона барабана 2 выполнена в виде кольца 9, в свободном пространстве которого установлен трубопровод 10 для подачи воды в полый барабан 2.(72) Хазимов Марат Жалелович Хазимов Жанат Мукатович Хазимов Канат Мухатович Бекмухаметов Шабден Берикболович Абдильдин Нурлан Кенесбекович Сагындыкова Акмарал Данабековна Урмашев Байдаулет Амантаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный аграрный университет Министерства образования и науки Республики(Италия) Двухрядная рассадопосадочная машина , 2011 г(54) ДИСКОВЫЙ ВЫСАЖИВАЮЩИЙ АППАРАТ РАССАДОПОСАДОЧНОЙ МАШИНЫ Изобретение относится к сельскохозяйственному машиностроению,и в частности к рассадопосадочным машинам. Известен агрегат для посадки рассады овощных культур содержащий водоналивное колесолункообразователь. Колесо выполнено в виде полого цилиндра с шипами лункообразователя по цилиндрической поверхности и отверстиями на ней между шипами. Колесо установлено на оси закрепленной на раме агрегата и сообщено через трубопровод с общей емкостью для воды.(см. Патент РК 24414, МПК А 01 С 11/00, опублик. 15.08.2011 г. Бюл. 8) При перемещении агрегата по полю, колесо перекатывается и образует в почве лунки под рассаду, в которые одновременно через отверстия на него цилиндрической поверхности подается вода. Посадка рассады в лунку осуществляется вручную. Недостатком данного колеса-лункообразователя является то, что в нем отсутствует функция перемещения рассады и ее высадка в грунт. Вторым его недостатком является ненадежность подачи воды в лунки из-за забивания отверстий на цилиндрической поверхности колеса, почвой. Известен дисковый высаживающий аппарат рассадопосадочной машины,состоящий из установленных на раме машины на полуосях с эксцентриситетом друг относительно друга, двух дисков и раскрывающихся конусных стаканов для рассады между ними, соединенных с дисками с возможностью вертикального перемещения и кинематически связанных с кулачком на раме,обеспечивающим раскрытие стаканов в момент высадки рассады. (см. приложения рекламный проспект фирмы(Италия) Двухрядная рассадопосадочная машина ). Недостатками дискового высаживающего аппарата, принято за прототип, является его ограниченные технические возможности, а именно невозможность осуществлять подачу порции воды в зону высадки рассады в момент ее посадки. Задачей изобретения является создание дискового высаживающего аппарата позволяющего осуществлять подачу порцию воды к рассаде в момент ее посадки в грунт. Технический результат достигнутый при использовании предлагаемого высаживающего рассаду аппарата состоит в расширении его технических возможностей, а именно в подаче аппаратом воды в зону посадки рассады синхронно с ее высадкой в грунт. Указанный технический результат достигается внесением конструктивных изменений в известную конструкцию дискового высаживающего аппарата. Известная часть аппарата состоит двух дисков и раскрывающихся конусных стаканов для рассады между ними. Диски установлены на раме на полуосях эксцентрично друг относительно друга. Рама снабжена кулачком взаимодействующим со стаканами в момент высадки рассады в почву. Новым в аппарате является то, что, как минимум,один из дисков выполнен в виде полого цилиндрического диска-барабана где на внутренней 2 боковой стороне которого, против раскрывающихся стаканов выполнены отверстия. Другая боковая сторона барабана выполнена в виде кольца в свободном пространстве которого установлен трубопровод для подачи воды в полый барабан. Изобретение поясняется чертежами, где на фиг.1 изображен дисковый высаживающий аппарат, вид сзади на фиг.2 тоже, вид сбоку на фиг.3 схематично изображено истечение воды из полого барабана в момент высадки рассады, вид сбоку на фиг.4 тоже, но в фазе, когда истечение воды из полого барабана не происходит. Дисковый высаживающий аппарат состоит(фиг.1, 2) из диска 1, полого диска-барабана 2 и раскрывающихся конусных стаканов 3 для рассады. Диск 1 и полый диск-барабан 2 установлены на полуосях 4, 5 на раме 6 с эксцентриситетом (е) друг относительно друга. Рама снабжена кулачком 7 взаимодействующим со стаканами 3 в момент высадки рассады. На внутренней боковой стороне полого барабана 2, против раскрывающихся стаканов 3 выполнены отверстия 8. Другая боковая сторона барабана 2 выполнена в виде кольца 9 в свободном пространстве которого установлен трубопровод 10 для подачи воды в полый барабан 2. Работа дискового высаживающего аппарата(высадка рассады в полив) осуществляется следующим образом (фиг.1, 2, 3). Диск 1 и полый диск-барабан 2 со стаканами 3 через полуоси 4,5 приводится во вращение. В стакане 3 в верхнем положении помещается рассада, а в полной барабан 2 со стороны кольца 9 через трубопровод 10 подается вода. При проходе стакана 3 с рассадой в зону ее посадки, стакан 3 выдавливает в почве лунку и взаимодействуя с кулачком 7 на раме,раскрывается и высаживает рассаду в лунку. Одновременно, (фиг.3) вода в полом барабане перекрывает отверстие 8 и часть ее выливается через отверстие 8 под рассаду. При дальнейшем вращении диска 1 и диска-барабана 2 стакан 3 выходит из контакта с кулачком 7 и закрывается. Одновременно, вода в полом диске-барабане 2 перемешается в зону без отверстия и ее истечение через отверстие 8 прекращается. При дальнейшем вращении диска 1 и диска-барабана 2 со стаканами 3 в зону посадки рассады подходит другой стакан 3 и процесс ее высадки в почву и полива повторяется. Таким образом при вращении дискового высаживающего аппарата осуществляется высадка рассады в почву и ее полив в момент высадки. ФОРМУЛА ИЗОБРЕТЕНИЯ Дисковый высаживающий аппарат рассадопосадочной машины,состоящий из установленных на раме машины на полуосях с эксцентриситетом друг относительно друга двух дисков, и раскрывающихся конусных стаканов для рассады между ними, соединенных с дисками с возможностью вертикального изменения и кинематически связанных с кулачком на раме,обеспечивающим раскрытие стаканов в машине в момент высадки рассады, отличающийся тем, что как минимум, один диск выполнен в виде полого диска-барабана на внутренней боковой стороне которого, против стаканов, выполнены отверстия для слива воды из барабана, а другая боковая сторона выполнена в виде кольца для прохода полуоси и подачи воды в полость барабана.
