Дисковый корпус почвообрабатывающего орудия

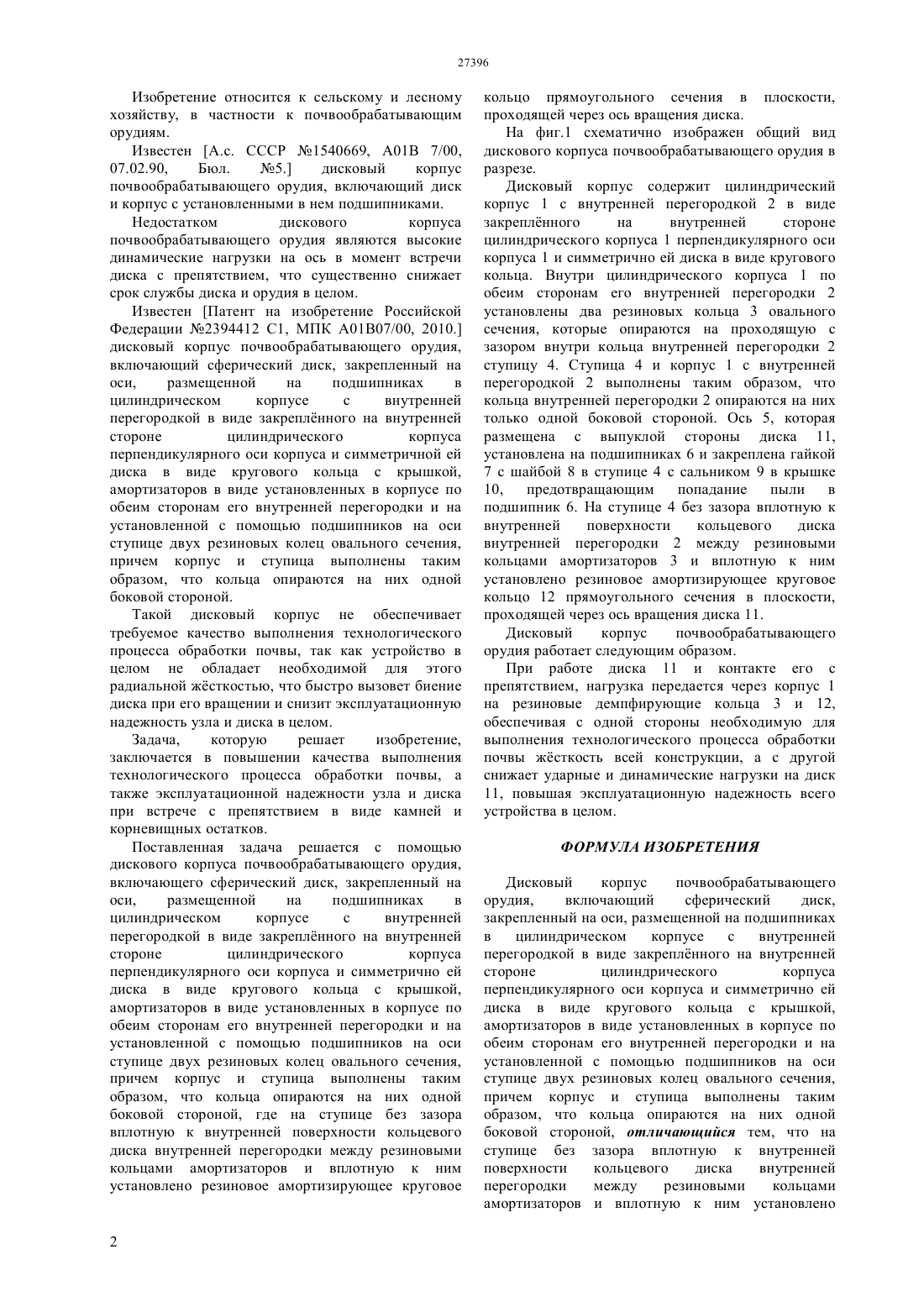

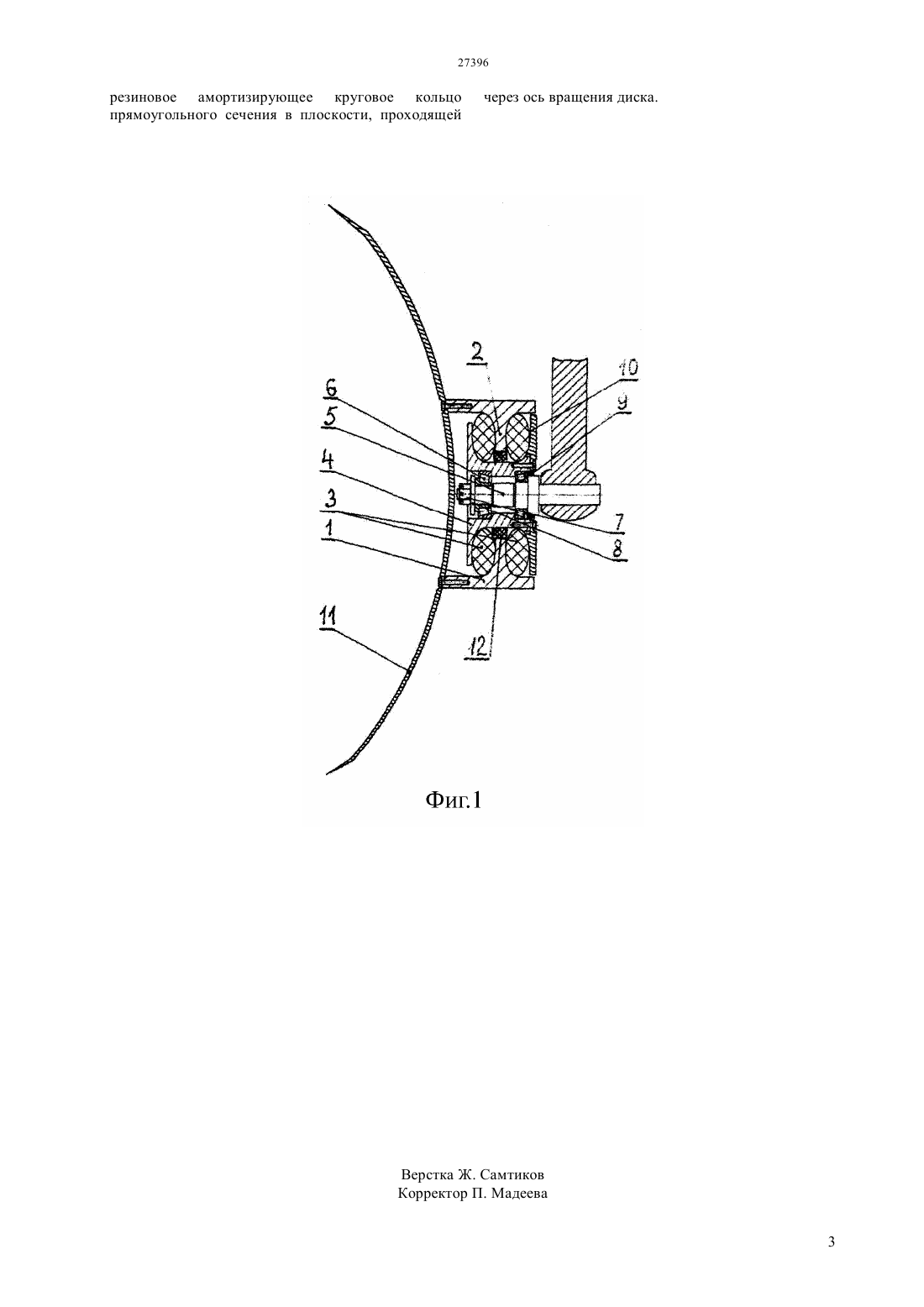

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача решается с помощью дискового корпуса почвообрабатывающего орудия,включающего сферический диск, закрепленный на оси,размещенной на подшипниках в цилиндрическом корпусе с внутренней перегородкой в виде закреплнного на внутренней стороне цилиндрического корпуса перпендикулярного оси корпуса и симметрично ей диска в виде кругового кольца с крышкой,амортизаторов в виде установленных в корпусе по обеим сторонам его внутренней перегородки и на установленной с помощью подшипников на оси ступицы двух резиновых колец овального сечения,причем корпус и ступица выполнены таким образом, что кольца опираются на них одной боковой стороной, где на ступице без зазора вплотную к внутренней поверхности кольцевого диска внутренней перегородки между резиновыми кольцами амортизаторов и вплотную к ним установлено резиновое амортизирующее круговое кольцо прямоугольного сечения в плоскости,проходящей через ось вращения диска.(72) Кушнир Валентина ГеннадьевнаБенюх Олег АнатольевичРоманюк Николай НиколаевичАгейчик Валерий Александрович Ким Наталья Павловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет имени А. Байтурсынова Министерства образования и науки Республики Казахстан(54) ДИСКОВЫЙ КОРПУС ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(57) Изобретение относится к сельскому и лесному хозяйству, в частности к почвообрабатывающим орудиям. Задача,которую решает изобретение,заключается в повышении качества выполнения технологического процесса обработки почвы, а также эксплуатационной надежности узла и диска при встрече с препятствием в виде камней и корневищных остатков. Изобретение относится к сельскому и лесному хозяйству, в частности к почвообрабатывающим орудиям. Известен А.с. СССР 1540669, А 01 В 7/00,07.02.90,Бюл. 5. дисковый корпус почвообрабатывающего орудия, включающий диск и корпус с установленными в нем подшипниками. Недостатком дискового корпуса почвообрабатывающего орудия являются высокие динамические нагрузки на ось в момент встречи диска с препятствием, что существенно снижает срок службы диска и орудия в целом. Известен Патент на изобретение Российской Федерации 2394412 С 1, МПК А 01 В 07/00, 2010. дисковый корпус почвообрабатывающего орудия,включающий сферический диск, закрепленный на оси,размещенной на подшипниках в цилиндрическом корпусе с внутренней перегородкой в виде закреплнного на внутренней стороне цилиндрического корпуса перпендикулярного оси корпуса и симметричной ей диска в виде кругового кольца с крышкой,амортизаторов в виде установленных в корпусе по обеим сторонам его внутренней перегородки и на установленной с помощью подшипников на оси ступице двух резиновых колец овального сечения,причем корпус и ступица выполнены таким образом, что кольца опираются на них одной боковой стороной. Такой дисковый корпус не обеспечивает требуемое качество выполнения технологического процесса обработки почвы, так как устройство в целом не обладает необходимой для этого радиальной жсткостью, что быстро вызовет биение диска при его вращении и снизит эксплуатационную надежность узла и диска в целом. Задача,которую решает изобретение,заключается в повышении качества выполнения технологического процесса обработки почвы, а также эксплуатационной надежности узла и диска при встрече с препятствием в виде камней и корневищных остатков. Поставленная задача решается с помощью дискового корпуса почвообрабатывающего орудия,включающего сферический диск, закрепленный на оси,размещенной на подшипниках в цилиндрическом корпусе с внутренней перегородкой в виде закреплнного на внутренней стороне цилиндрического корпуса перпендикулярного оси корпуса и симметрично ей диска в виде кругового кольца с крышкой,амортизаторов в виде установленных в корпусе по обеим сторонам его внутренней перегородки и на установленной с помощью подшипников на оси ступице двух резиновых колец овального сечения,причем корпус и ступица выполнены таким образом, что кольца опираются на них одной боковой стороной, где на ступице без зазора вплотную к внутренней поверхности кольцевого диска внутренней перегородки между резиновыми кольцами амортизаторов и вплотную к ним установлено резиновое амортизирующее круговое кольцо прямоугольного сечения в плоскости,проходящей через ось вращения диска. На фиг.1 схематично изображен общий вид дискового корпуса почвообрабатывающего орудия в разрезе. Дисковый корпус содержит цилиндрический корпус 1 с внутренней перегородкой 2 в виде закреплнного на внутренней стороне цилиндрического корпуса 1 перпендикулярного оси корпуса 1 и симметрично ей диска в виде кругового кольца. Внутри цилиндрического корпуса 1 по обеим сторонам его внутренней перегородки 2 установлены два резиновых кольца 3 овального сечения, которые опираются на проходящую с зазором внутри кольца внутренней перегородки 2 ступицу 4. Ступица 4 и корпус 1 с внутренней перегородкой 2 выполнены таким образом, что кольца внутренней перегородки 2 опираются на них только одной боковой стороной. Ось 5, которая размещена с выпуклой стороны диска 11,установлена на подшипниках 6 и закреплена гайкой 7 с шайбой 8 в ступице 4 с сальником 9 в крышке 10, предотвращающим попадание пыли в подшипник 6. На ступице 4 без зазора вплотную к внутренней поверхности кольцевого диска внутренней перегородки 2 между резиновыми кольцами амортизаторов 3 и вплотную к ним установлено резиновое амортизирующее круговое кольцо 12 прямоугольного сечения в плоскости,проходящей через ось вращения диска 11. Дисковый корпус почвообрабатывающего орудия работает следующим образом. При работе диска 11 и контакте его с препятствием, нагрузка передается через корпус 1 на резиновые демпфирующие кольца 3 и 12,обеспечивая с одной стороны необходимую для выполнения технологического процесса обработки почвы жсткость всей конструкции, а с другой снижает ударные и динамические нагрузки на диск 11, повышая эксплуатационную надежность всего устройства в целом. ФОРМУЛА ИЗОБРЕТЕНИЯ Дисковый корпус почвообрабатывающего орудия,включающий сферический диск,закрепленный на оси, размещенной на подшипниках в цилиндрическом корпусе с внутренней перегородкой в виде закреплнного на внутренней стороне цилиндрического корпуса перпендикулярного оси корпуса и симметрично ей диска в виде кругового кольца с крышкой,амортизаторов в виде установленных в корпусе по обеим сторонам его внутренней перегородки и на установленной с помощью подшипников на оси ступице двух резиновых колец овального сечения,причем корпус и ступица выполнены таким образом, что кольца опираются на них одной боковой стороной, отличающийся тем, что на ступице без зазора вплотную к внутренней поверхности кольцевого диска внутренней перегородки между резиновыми кольцами амортизаторов и вплотную к ним установлено резиновое амортизирующее круговое кольцо прямоугольного сечения в плоскости, проходящей через ось вращения диска.
