Раздатчик-смеситель кормов

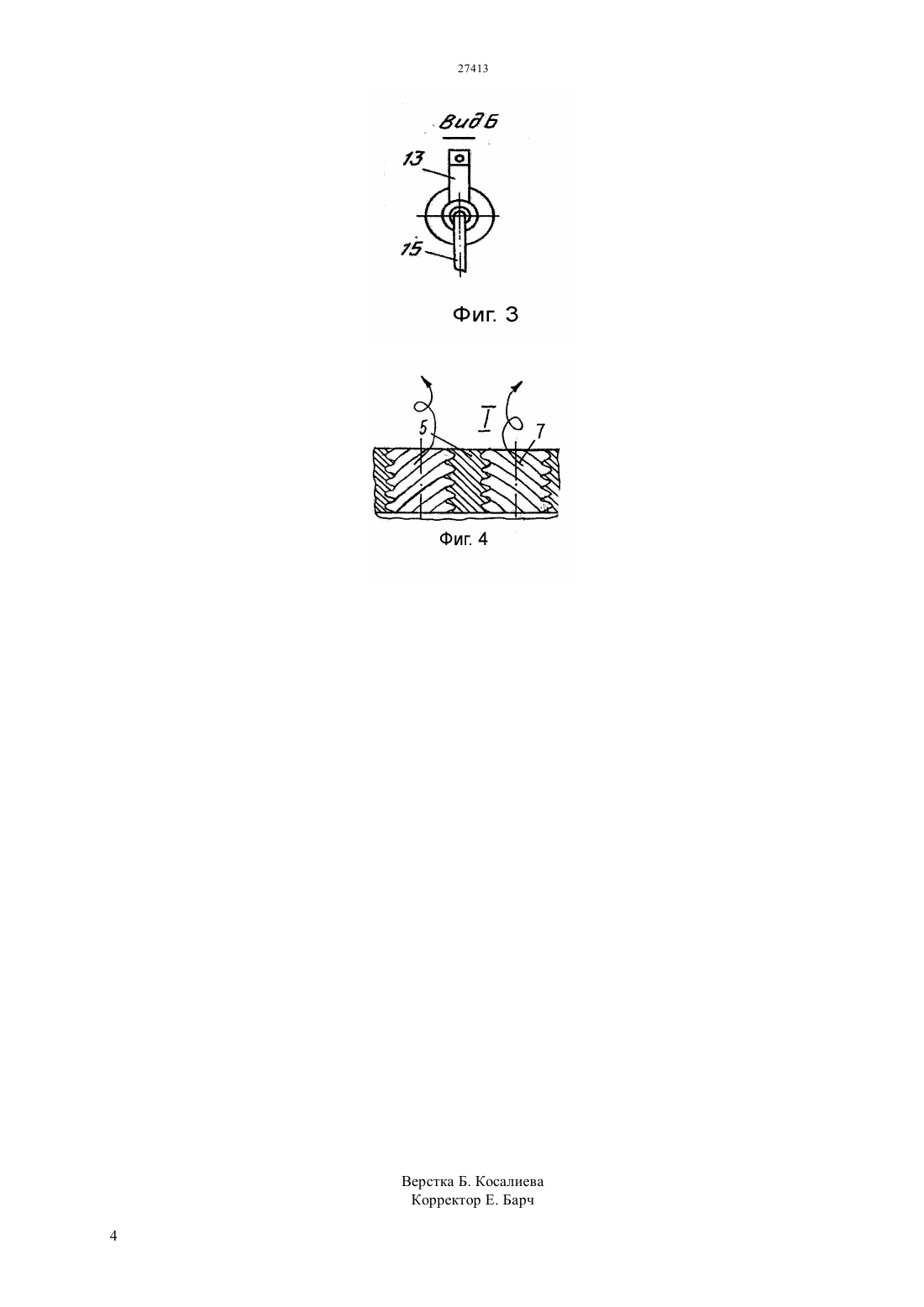

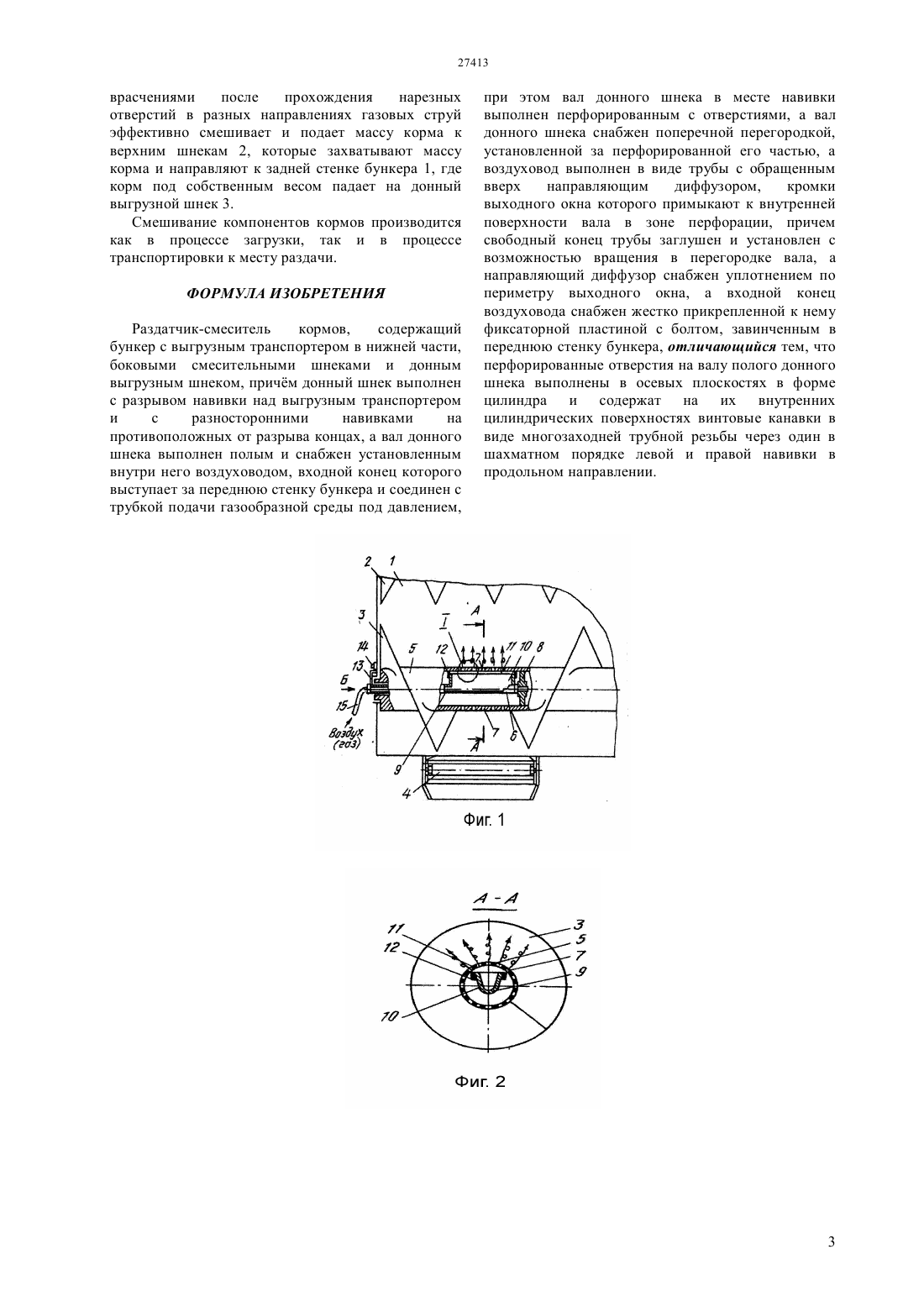

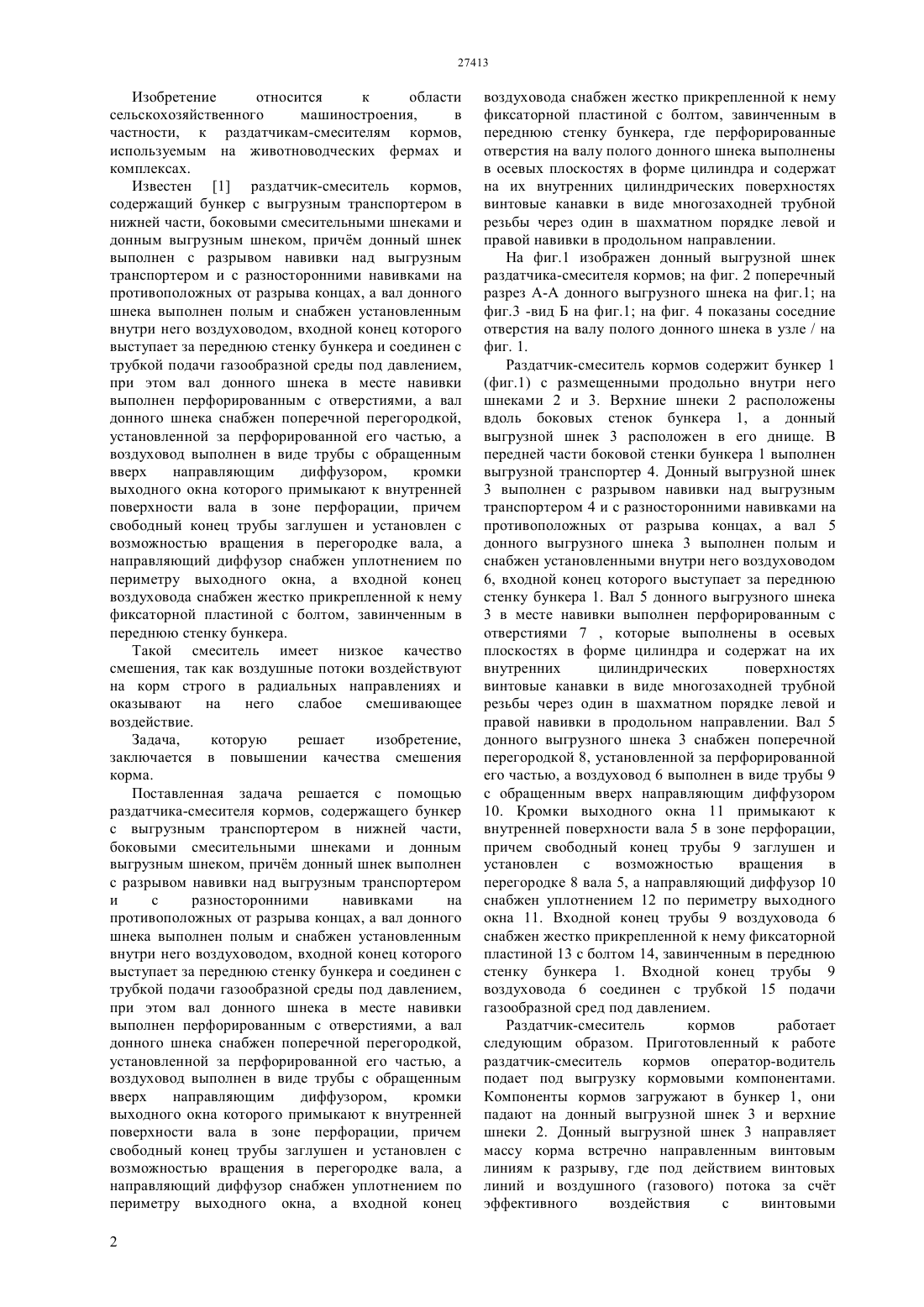

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ и с разносторонними навивками на противоположных от разрыва концах, а вал донного шнека выполнен полым и снабжен установленным внутри него воздуховодом, входной конец которого выступает за переднюю стенку бункера и соединен с трубкой подачи газообразной среды под давлением,при этом вал донного шнека в месте навивки выполнен перфорированным с отверстиями, а вал донного шнека снабжен поперечной перегородкой,установленной за перфорированной его частью, а воздуховод выполнен в виде трубы с обращенным вверх направляющим диффузором,кромки выходного окна которого примыкают к внутренней поверхности вала в зоне перфорации, причем свободный конец трубы заглушн и установлен с возможностью вращения в перегородке вала, а направляющий диффузор снабжен уплотнением по периметру выходного окна, а входной конец воздуховода снабжен жестко прикрепленной к нему фиксаторной пластиной с болтом, завинченным в переднюю стенку бункера, где перфорированные отверстия на валу полого донного шнека выполнены в осевых плоскостях в форме цилиндра и содержат на их внутренних цилиндрических поверхностях винтовые канавки в виде многозаходней трубной резьбы через один в шахматном порядке левой и правой навивки в продольном направлении.(72) Кушнир Валентина ГеннадьевнаБенюх Олег АнатольевичРоманюк Николай НиколаевичАгейчик Валерий Александрович Ким Наталья Павловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности, к раздатчикам-смесителям кормов,используемым на животноводческих фермах и комплексах. Задача,которую решает изобретение,заключается в повышении качества смешения корма. Поставленная задача решается с помощью раздатчика-смесителя кормов, содержащего бункер с выгрузным транспортером в нижней части,боковыми смесительными шнеками и донным выгрузным шнеком, причм донный шнек выполнен с разрывом навивки над выгрузным транспортером Изобретение относится к области сельскохозяйственного машиностроения,в частности, к раздатчикам-смесителям кормов,используемым на животноводческих фермах и комплексах. Известен 1 раздатчик-смеситель кормов,содержащий бункер с выгрузным транспортером в нижней части, боковыми смесительными шнеками и донным выгрузным шнеком, причм донный шнек выполнен с разрывом навивки над выгрузным транспортером и с разносторонними навивками на противоположных от разрыва концах, а вал донного шнека выполнен полым и снабжен установленным внутри него воздуховодом, входной конец которого выступает за переднюю стенку бункера и соединен с трубкой подачи газообразной среды под давлением,при этом вал донного шнека в месте навивки выполнен перфорированным с отверстиями, а вал донного шнека снабжен поперечной перегородкой,установленной за перфорированной его частью, а воздуховод выполнен в виде трубы с обращенным вверх направляющим диффузором,кромки выходного окна которого примыкают к внутренней поверхности вала в зоне перфорации, причем свободный конец трубы заглушен и установлен с возможностью вращения в перегородке вала, а направляющий диффузор снабжен уплотнением по периметру выходного окна, а входной конец воздуховода снабжен жестко прикрепленной к нему фиксаторной пластиной с болтом, завинченным в переднюю стенку бункера. Такой смеситель имеет низкое качество смешения, так как воздушные потоки воздействуют на корм строго в радиальных направлениях и оказывают на него слабое смешивающее воздействие. Задача,которую решает изобретение,заключается в повышении качества смешения корма. Поставленная задача решается с помощью раздатчика-смесителя кормов, содержащего бункер с выгрузным транспортером в нижней части,боковыми смесительными шнеками и донным выгрузным шнеком, причм донный шнек выполнен с разрывом навивки над выгрузным транспортером и с разносторонними навивками на противоположных от разрыва концах, а вал донного шнека выполнен полым и снабжен установленным внутри него воздуховодом, входной конец которого выступает за переднюю стенку бункера и соединен с трубкой подачи газообразной среды под давлением,при этом вал донного шнека в месте навивки выполнен перфорированным с отверстиями, а вал донного шнека снабжен поперечной перегородкой,установленной за перфорированной его частью, а воздуховод выполнен в виде трубы с обращенным вверх направляющим диффузором,кромки выходного окна которого примыкают к внутренней поверхности вала в зоне перфорации, причем свободный конец трубы заглушен и установлен с возможностью вращения в перегородке вала, а направляющий диффузор снабжен уплотнением по периметру выходного окна, а входной конец 2 воздуховода снабжен жестко прикрепленной к нему фиксаторной пластиной с болтом, завинченным в переднюю стенку бункера, где перфорированные отверстия на валу полого донного шнека выполнены в осевых плоскостях в форме цилиндра и содержат на их внутренних цилиндрических поверхностях винтовые канавки в виде многозаходней трубной резьбы через один в шахматном порядке левой и правой навивки в продольном направлении. На фиг.1 изображен донный выгрузной шнек раздатчика-смесителя кормов на фиг. 2 поперечный разрез А-А донного выгрузного шнека на фиг.1 на фиг.3 -вид Б на фиг.1 на фиг. 4 показаны соседние отверстия на валу полого донного шнека в узле / на фиг. 1. Раздатчик-смеситель кормов содержит бункер 1(фиг.1) с размещенными продольно внутри него шнеками 2 и 3. Верхние шнеки 2 расположены вдоль боковых стенок бункера 1, а донный выгрузной шнек 3 расположен в его днище. В передней части боковой стенки бункера 1 выполнен выгрузной транспортер 4. Донный выгрузной шнек 3 выполнен с разрывом навивки над выгрузным транспортером 4 и с разносторонними навивками на противоположных от разрыва концах, а вал 5 донного выгрузного шнека 3 выполнен полым и снабжен установленными внутри него воздуховодом 6, входной конец которого выступает за переднюю стенку бункера 1. Вал 5 донного выгрузного шнека 3 в месте навивки выполнен перфорированным с отверстиями 7 , которые выполнены в осевых плоскостях в форме цилиндра и содержат на их внутренних цилиндрических поверхностях винтовые канавки в виде многозаходней трубной резьбы через один в шахматном порядке левой и правой навивки в продольном направлении. Вал 5 донного выгрузного шнека 3 снабжен поперечной перегородкой 8, установленной за перфорированной его частью, а воздуховод 6 выполнен в виде трубы 9 с обращенным вверх направляющим диффузором 10. Кромки выходного окна 11 примыкают к внутренней поверхности вала 5 в зоне перфорации,причем свободный конец трубы 9 заглушен и установлен с возможностью вращения в перегородке 8 вала 5, а направляющий диффузор 10 снабжен уплотнением 12 по периметру выходного окна 11. Входной конец трубы 9 воздуховода 6 снабжен жестко прикрепленной к нему фиксаторной пластиной 13 с болтом 14, завинченным в переднюю стенку бункера 1. Входной конец трубы 9 воздуховода 6 соединен с трубкой 15 подачи газообразной сред под давлением. Раздатчик-смеситель кормов работает следующим образом. Приготовленный к работе раздатчик-смеситель кормов оператор-водитель подает под выгрузку кормовыми компонентами. Компоненты кормов загружают в бункер 1, они падают на донный выгрузной шнек 3 и верхние шнеки 2. Донный выгрузной шнек 3 направляет массу корма встречно направленным винтовым линиям к разрыву, где под действием винтовых линий и воздушного (газового) потока за счт эффективного воздействия с винтовыми врасчениями после прохождения нарезных отверстий в разных направлениях газовых струй эффективно смешивает и подает массу корма к верхним шнекам 2, которые захватывают массу корма и направляют к задней стенке бункера 1, где корм под собственным весом падает на донный выгрузной шнек 3. Смешивание компонентов кормов производится как в процессе загрузки, так и в процессе транспортировки к месту раздачи. ФОРМУЛА ИЗОБРЕТЕНИЯ Раздатчик-смеситель кормов,содержащий бункер с выгрузным транспортером в нижней части,боковыми смесительными шнеками и донным выгрузным шнеком, причм донный шнек выполнен с разрывом навивки над выгрузным транспортером и с разносторонними навивками на противоположных от разрыва концах, а вал донного шнека выполнен полым и снабжен установленным внутри него воздуховодом, входной конец которого выступает за переднюю стенку бункера и соединен с трубкой подачи газообразной среды под давлением, при этом вал донного шнека в месте навивки выполнен перфорированным с отверстиями, а вал донного шнека снабжен поперечной перегородкой,установленной за перфорированной его частью, а воздуховод выполнен в виде трубы с обращенным вверх направляющим диффузором,кромки выходного окна которого примыкают к внутренней поверхности вала в зоне перфорации, причем свободный конец трубы заглушен и установлен с возможностью вращения в перегородке вала, а направляющий диффузор снабжен уплотнением по периметру выходного окна, а входной конец воздуховода снабжен жестко прикрепленной к нему фиксаторной пластиной с болтом, завинченным в переднюю стенку бункера, отличающийся тем, что перфорированные отверстия на валу полого донного шнека выполнены в осевых плоскостях в форме цилиндра и содержат на их внутренних цилиндрических поверхностях винтовые канавки в виде многозаходней трубной резьбы через один в шахматном порядке левой и правой навивки в продольном направлении.
