Способ выработки кожи
Номер инновационного патента: 30444
Опубликовано: 15.10.2015
Авторы: Джумабекова Гульзира Балтабаевна, Кудабаева Айгуль Калдыбековна, Мунасипов Серик Ераханович, Мадиев Ускенбай Кабылбекович, Тогузбаев Кенесхан Усенович
Формула / Реферат
Реферат
Предложен способ выработки кожи, который может быть использован для дубления в производстве термоустойчивых юфтевых кож для верха специальной обуви, устойчивых к действию микроорганизмов и способствующих профилактике грибковых заболеваний стоп, снижению их потливости.
Сущнось изобретения заключается в том, что решается задача по повышению качества термоустойчивой юфтевой кожи для верха специальной обуви путем разработки усовершенствованного способа ее выработки. Техническим преимуществом предлагаемого способа выработки кожи является повышенная эластичность кожи и ее устойчивость к действию микроорганизмов. Кроме того, использование заявляемого способа приводит к следующему техническому результату:
1. уменьшению расхода хромового дубителя;
2. выработке термоустойчивой юфтевой кожи с высокими показателями физико-механических, защитных и гигиенических свойств.
Текст

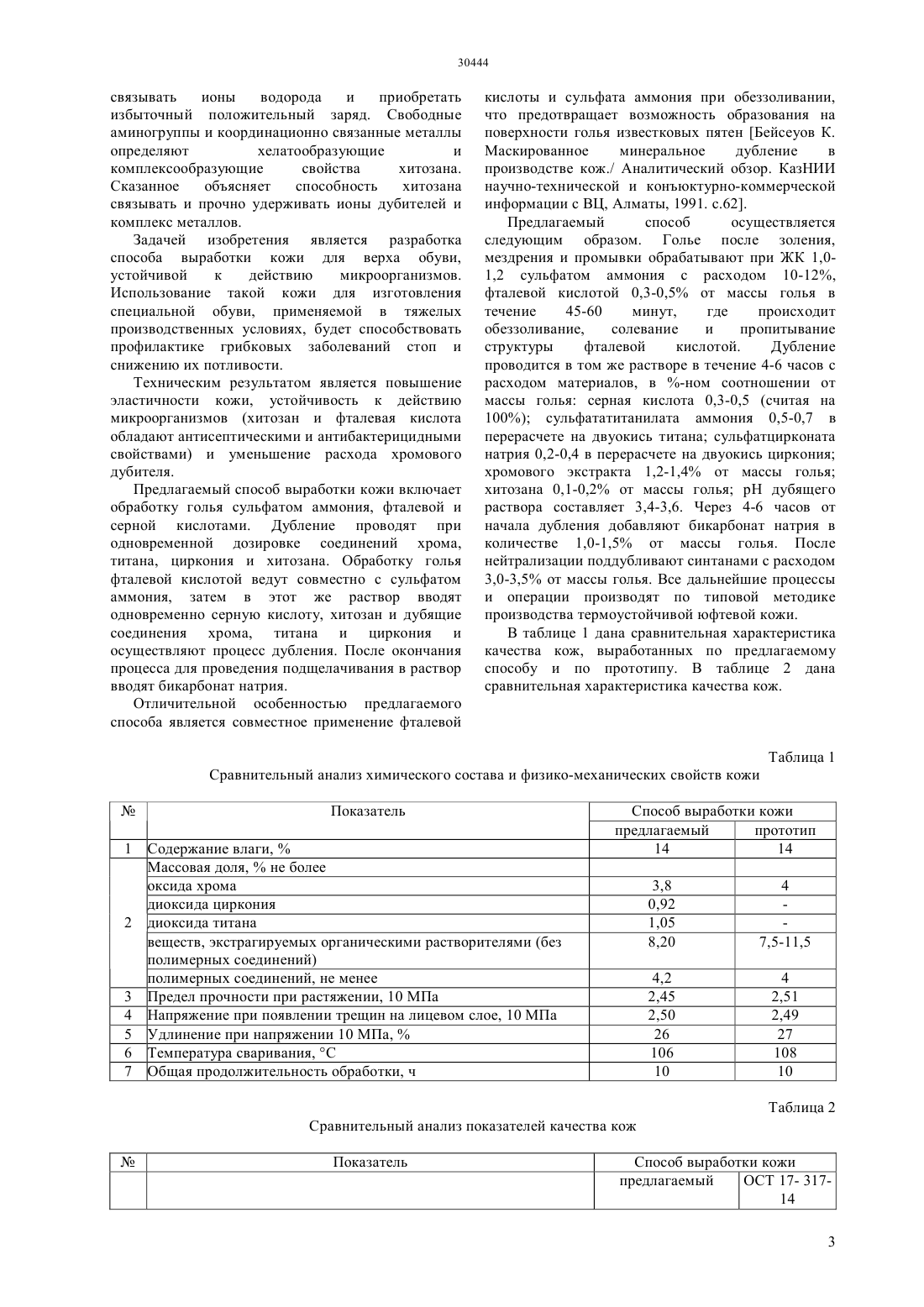

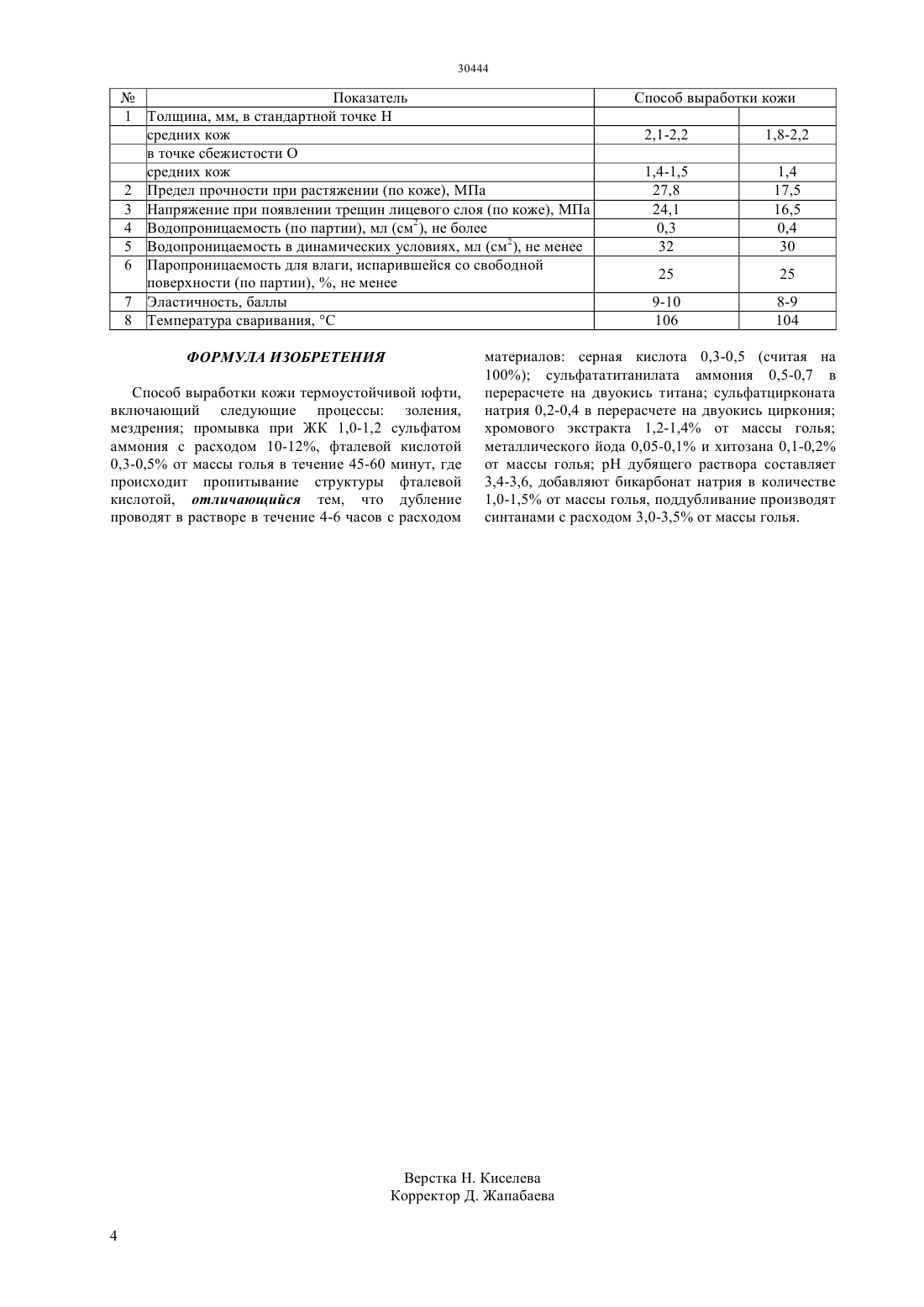

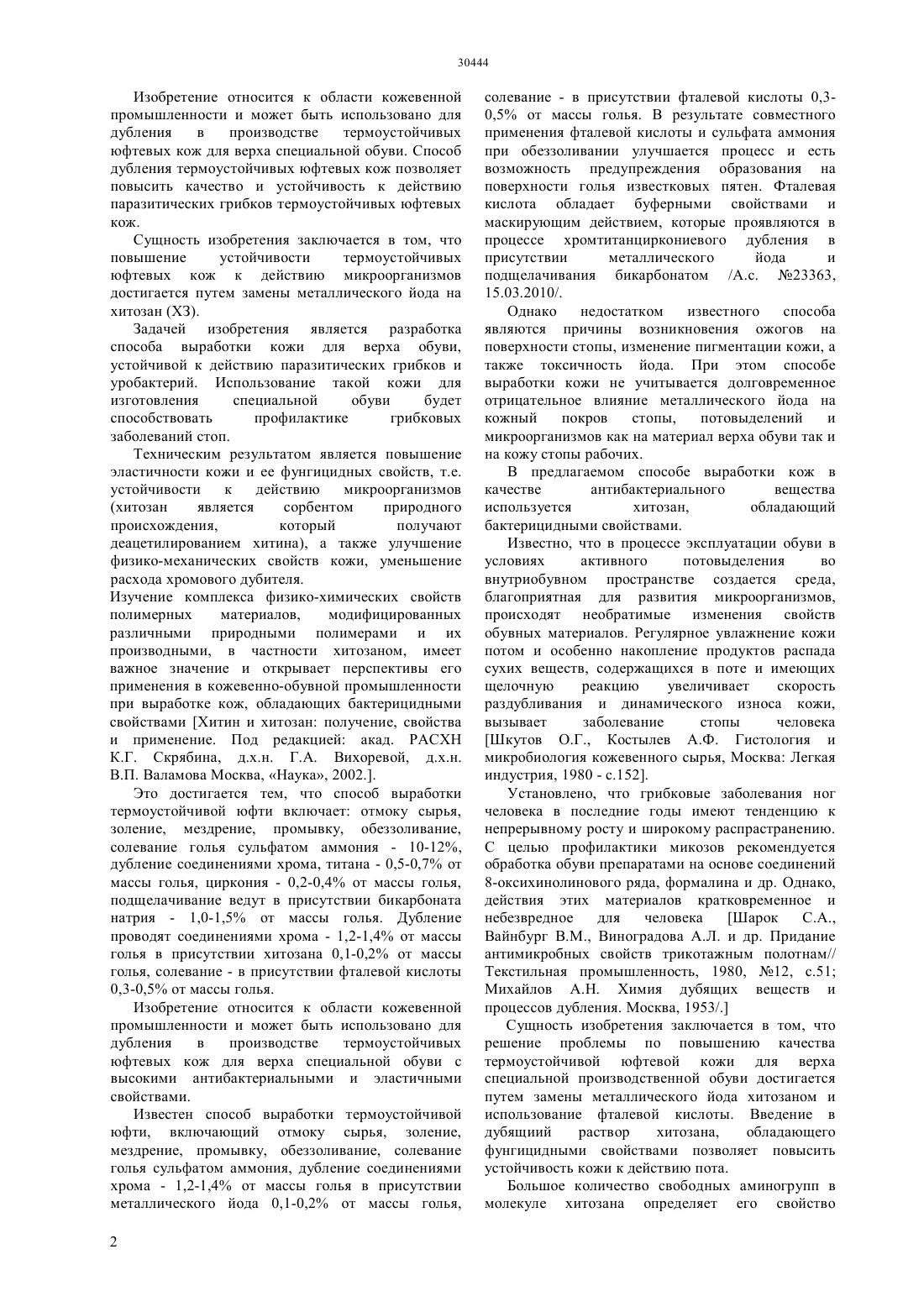

(51) 14 3/00 (2006.01) 14 3/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ производстве термоустойчивых юфтевых кож для верха специальной обуви, устойчивых к действию микроорганизмов и способствующих профилактике грибковых заболеваний стоп, снижению их потливости. Сущность изобретения заключается в том, что решается задача по повышению качества термоустойчивой юфтевой кожи для верха специальной обуви путем разработки усовершенствованного способа ее выработки. Техническим преимуществом предлагаемого способа выработки кожи является повышенная эластичность кожи и ее устойчивость к действию микроорганизмов. Кроме того, использование заявляемого способа приводит к следующему техническому результату 1. уменьшению расхода хромового дубителя 2. выработке термоустойчивой юфтевой кожи с высокими показателями физико-механических,защитных и гигиенических свойств.(72) Мадиев Ускенбай Кабылбекович Мунасипов Серик Ераханович Тогузбаев Кенесхан Усенович Джумабекова Гульзира Балтабаевна Кудабаева Айгуль Калдыбековна(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Бейсеуов К. Маскированное минеральное дубление в производстве кож./Аналитический обзор. КазНИИ научно-технический и конъюктурно-коммерческой информации с ВЦ,Алматы, 1991. с.62(57) Предложен способ выработки кожи, который может быть использован для дубления в Изобретение относится к области кожевенной промышленности и может быть использовано для дубления в производстве термоустойчивых юфтевых кож для верха специальной обуви. Способ дубления термоустойчивых юфтевых кож позволяет повысить качество и устойчивость к действию паразитических грибков термоустойчивых юфтевых кож. Сущность изобретения заключается в том, что повышение устойчивости термоустойчивых юфтевых кож к действию микроорганизмов достигается путем замены металлического йода на хитозан (ХЗ). Задачей изобретения является разработка способа выработки кожи для верха обуви,устойчивой к действию паразитических грибков и уробактерий. Использование такой кожи для изготовления специальной обуви будет способствовать профилактике грибковых заболеваний стоп. Техническим результатом является повышение эластичности кожи и ее фунгицидных свойств, т.е. устойчивости к действию микроорганизмов(хитозан является сорбентом природного происхождения,который получают деацетилированием хитина), а также улучшение физико-механических свойств кожи, уменьшение расхода хромового дубителя. Изучение комплекса физико-химических свойств полимерных материалов,модифицированных различными природными полимерами и их производными, в частности хитозаном, имеет важное значение и открывает перспективы его применения в кожевенно-обувной промышленности при выработке кож, обладающих бактерицидными свойствами Хитин и хитозан получение, свойства и применение. Под редакцией акад. РАСХН К.Г. Скрябина, д.х.н. Г.А. Вихоревой, д.х.н. В.П. Валамова Москва, Наука, 2002 Это достигается тем, что способ выработки термоустойчивой юфти включает отмоку сырья,золение, мездрение, промывку, обеззоливание,солевание голья сульфатом аммония - 10-12,дубление соединениями хрома, титана - 0,5-0,7 от массы голья, циркония - 0,2-0,4 от массы голья,подщелачивание ведут в присутствии бикарбоната натрия - 1,0-1,5 от массы голья. Дубление проводят соединениями хрома - 1,2-1,4 от массы голья в присутствии хитозана 0,1-0,2 от массы голья, солевание - в присутствии фталевой кислоты 0,3-0,5 от массы голья. Изобретение относится к области кожевенной промышленности и может быть использовано для дубления в производстве термоустойчивых юфтевых кож для верха специальной обуви с высокими антибактериальными и эластичными свойствами. Известен способ выработки термоустойчивой юфти, включающий отмоку сырья, золение,мездрение, промывку, обеззоливание, солевание голья сульфатом аммония, дубление соединениями хрома - 1,2-1,4 от массы голья в присутствии металлического йода 0,1-0,2 от массы голья,2 солевание - в присутствии фталевой кислоты 0,30,5 от массы голья. В результате совместного применения фталевой кислоты и сульфата аммония при обеззоливании улучшается процесс и есть возможность предупреждения образования на поверхности голья известковых пятен. Фталевая кислота обладает буферными свойствами и маскирующим действием, которые проявляются в процессе хромтитанциркониевого дубления в присутствии металлического йода и подщелачивания бикарбонатом /А.с. 23363,15.03.2010/. Однако недостатком известного способа являются причины возникновения ожогов на поверхности стопы, изменение пигментации кожи, а также токсичность йода. При этом способе выработки кожи не учитывается долговременное отрицательное влияние металлического йода на кожный покров стопы,потовыделений и микроорганизмов как на материал верха обуви так и на кожу стопы рабочих. В предлагаемом способе выработки кож в качестве антибактериального вещества используется хитозан,обладающий бактерицидными свойствами. Известно, что в процессе эксплуатации обуви в условиях активного потовыделения во внутриобувном пространстве создается среда,благоприятная для развития микроорганизмов,происходят необратимые изменения свойств обувных материалов. Регулярное увлажнение кожи потом и особенно накопление продуктов распада сухих веществ, содержащихся в поте и имеющих щелочную реакцию увеличивает скорость раздубливания и динамического износа кожи,вызывает заболевание стопы человека Шкутов О.Г., Костылев А.Ф. Гистология и микробиология кожевенного сырья, Москва Легкая индустрия, 1980 - с.152. Установлено, что грибковые заболевания ног человека в последние годы имеют тенденцию к непрерывному росту и широкому распрастранению. С целью профилактики микозов рекомендуется обработка обуви препаратами на основе соединений 8-оксихинолинового ряда, формалина и др. Однако,действия этих материалов кратковременное и небезвредное для человека Шарок С.А.,Вайнбург В.М., Виноградова А.Л. и др. Придание антимикробных свойств трикотажным полотнам// Текстильная промышленность, 1980, 12, с.51 Михайлов А.Н. Химия дубящих веществ и процессов дубления. Москва, 1953/. Сущность изобретения заключается в том, что решение проблемы по повышению качества термоустойчивой юфтевой кожи для верха специальной производственной обуви достигается путем замены металлического йода хитозаном и использование фталевой кислоты. Введение в дубящиий раствор хитозана,обладающего фунгицидными свойствами позволяет повысить устойчивость кожи к действию пота. Большое количество свободных аминогрупп в молекуле хитозана определяет его свойство связывать ионы водорода и приобретать избыточный положительный заряд. Свободные аминогруппы и координационно связанные металлы определяют хелатообразующие и комплексообразующие свойства хитозана. Сказанное объясняет способность хитозана связывать и прочно удерживать ионы дубителей и комплекс металлов. Задачей изобретения является разработка способа выработки кожи для верха обуви,устойчивой к действию микроорганизмов. Использование такой кожи для изготовления специальной обуви, применяемой в тяжелых производственных условиях, будет способствовать профилактике грибковых заболеваний стоп и снижению их потливости. Техническим результатом является повышение эластичности кожи, устойчивость к действию микроорганизмов (хитозан и фталевая кислота обладают антисептическими и антибактерицидными свойствами) и уменьшение расхода хромового дубителя. Предлагаемый способ выработки кожи включает обработку голья сульфатом аммония, фталевой и серной кислотами. Дубление проводят при одновременной дозировке соединений хрома,титана, циркония и хитозана. Обработку голья фталевой кислотой ведут совместно с сульфатом аммония, затем в этот же раствор вводят одновременно серную кислоту, хитозан и дубящие соединения хрома, титана и циркония и осуществляют процесс дубления. После окончания процесса для проведения подщелачивания в раствор вводят бикарбонат натрия. Отличительной особенностью предлагаемого способа является совместное применение фталевой кислоты и сульфата аммония при обеззоливании,что предотвращает возможность образования на поверхности голья известковых пятен Бейсеуов К. Маскированное минеральное дубление в производстве кож./ Аналитический обзор. КазНИИ научно-технической и конъюктурно-коммерческой информации с ВЦ, Алматы, 1991. с.62. Предлагаемый способ осуществляется следующим образом. Голье после золения,мездрения и промывки обрабатывают при ЖК 1,01,2 сульфатом аммония с расходом 10-12,фталевой кислотой 0,3-0,5 от массы голья в течение 45-60 минут,где происходит обеззоливание,солевание и пропитывание структуры фталевой кислотой. Дубление проводится в том же растворе в течение 4-6 часов с расходом материалов, в -ном соотношении от массы голья серная кислота 0,3-0,5 (считая на 100) сульфататитанилата аммония 0,5-0,7 в перерасчете на двуокись титана сульфатцирконата натрия 0,2-0,4 в перерасчете на двуокись циркония хромового экстракта 1,2-1,4 от массы голья хитозана 0,1-0,2 от массы гольядубящего раствора составляет 3,4-3,6. Через 4-6 часов от начала дубления добавляют бикарбонат натрия в количестве 1,0-1,5 от массы голья. После нейтрализации поддубливают синтанами с расходом 3,0-3,5 от массы голья. Все дальнейшие процессы и операции производят по типовой методике производства термоустойчивой юфтевой кожи. В таблице 1 дана сравнительная характеристика качества кож, выработанных по предлагаемому способу и по прототипу. В таблице 2 дана сравнительная характеристика качества кож. Таблица 1 Сравнительный анализ химического состава и физико-механических свойств кожи 1 Содержание влаги,Массовая доля,не более оксида хрома диоксида циркония 2 диоксида титана веществ, экстрагируемых органическими растворителями (без полимерных соединений) полимерных соединений, не менее 3 Предел прочности при растяжении, 10 МПа 4 Напряжение при появлении трещин на лицевом слое, 10 МПа 5 Удлинение при напряжении 10 МПа,6 Температура сваривания, С 7 Общая продолжительность обработки, ч Способ выработки кожи предлагаемый прототип 14 14 3,8 0,92 1,05 8,20 Сравнительный анализ показателей качества кож Способ выработки кожи предлагаемый ОСТ 17- 31714 3 Показатель 1 Толщина, мм, в стандартной точке Н средних кож в точке сбежистости О средних кож 2 Предел прочности при растяжении (по коже), МПа 3 Напряжение при появлении трещин лицевого слоя (по коже), МПа 4 Водопроницаемость (по партии), мл (см 2), не более 5 Водопроницаемость в динамических условиях, мл (см 2), не менее 6 Паропроницаемость для влаги, испарившейся со свободной поверхности (по партии), , не менее 7 Эластичность, баллы 8 Температура сваривания, С ФОРМУЛА ИЗОБРЕТЕНИЯ Способ выработки кожи термоустойчивой юфти,включающий следующие процессы золения,мездрения промывка при ЖК 1,0-1,2 сульфатом аммония с расходом 10-12, фталевой кислотой 0,3-0,5 от массы голья в течение 45-60 минут, где происходит пропитывание структуры фталевой кислотой, отличающийся тем, что дубление проводят в растворе в течение 4-6 часов с расходом материалов серная кислота 0,3-0,5 (считая на 100) сульфататитанилата аммония 0,5-0,7 в перерасчете на двуокись титана сульфатцирконата натрия 0,2-0,4 в перерасчете на двуокись циркония хромового экстракта 1,2-1,4 от массы голья металлического йода 0,05-0,1 и хитозана 0,1-0,2 от массы голья рН дубящего раствора составляет 3,4-3,6, добавляют бикарбонат натрия в количестве 1,0-1,5 от массы голья, поддубливание производят синтанами с расходом 3,0-3,5 от массы голья.
МПК / Метки
Метки: кожи, способ, выработки
Код ссылки
<a href="https://kz.patents.su/4-ip30444-sposob-vyrabotki-kozhi.html" rel="bookmark" title="База патентов Казахстана">Способ выработки кожи</a>
Предыдущий патент: Способ определения микроорганизмов рода salmonella
Следующий патент: Способ получения губчатого железа прямым восстановлением из дисперсных железосодержащих отходов и концентратов и устройство для его осуществления
Случайный патент: Способ экстраплеврального плевродеза в лечении пневмоторакса
