Способ выработки кожи

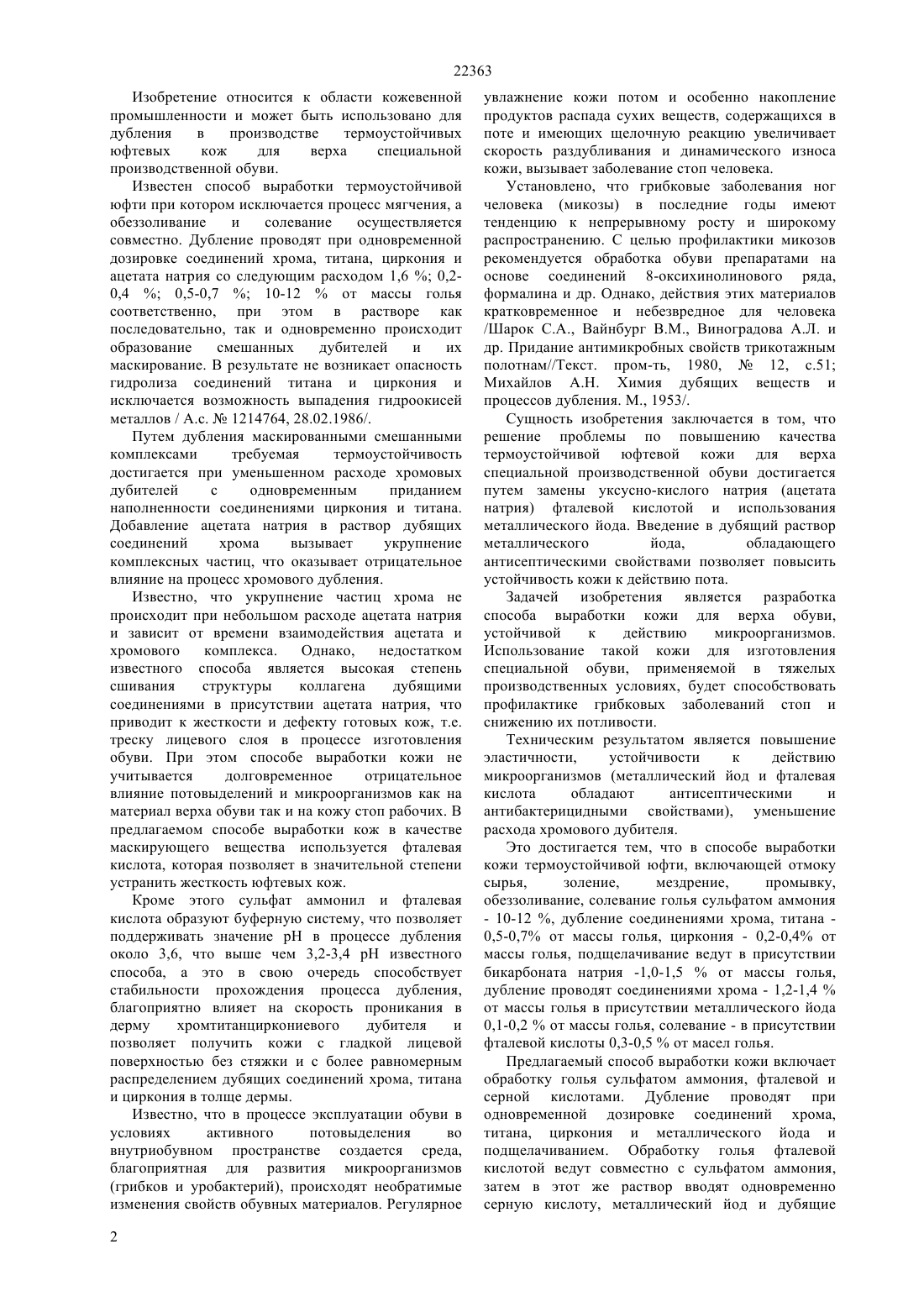

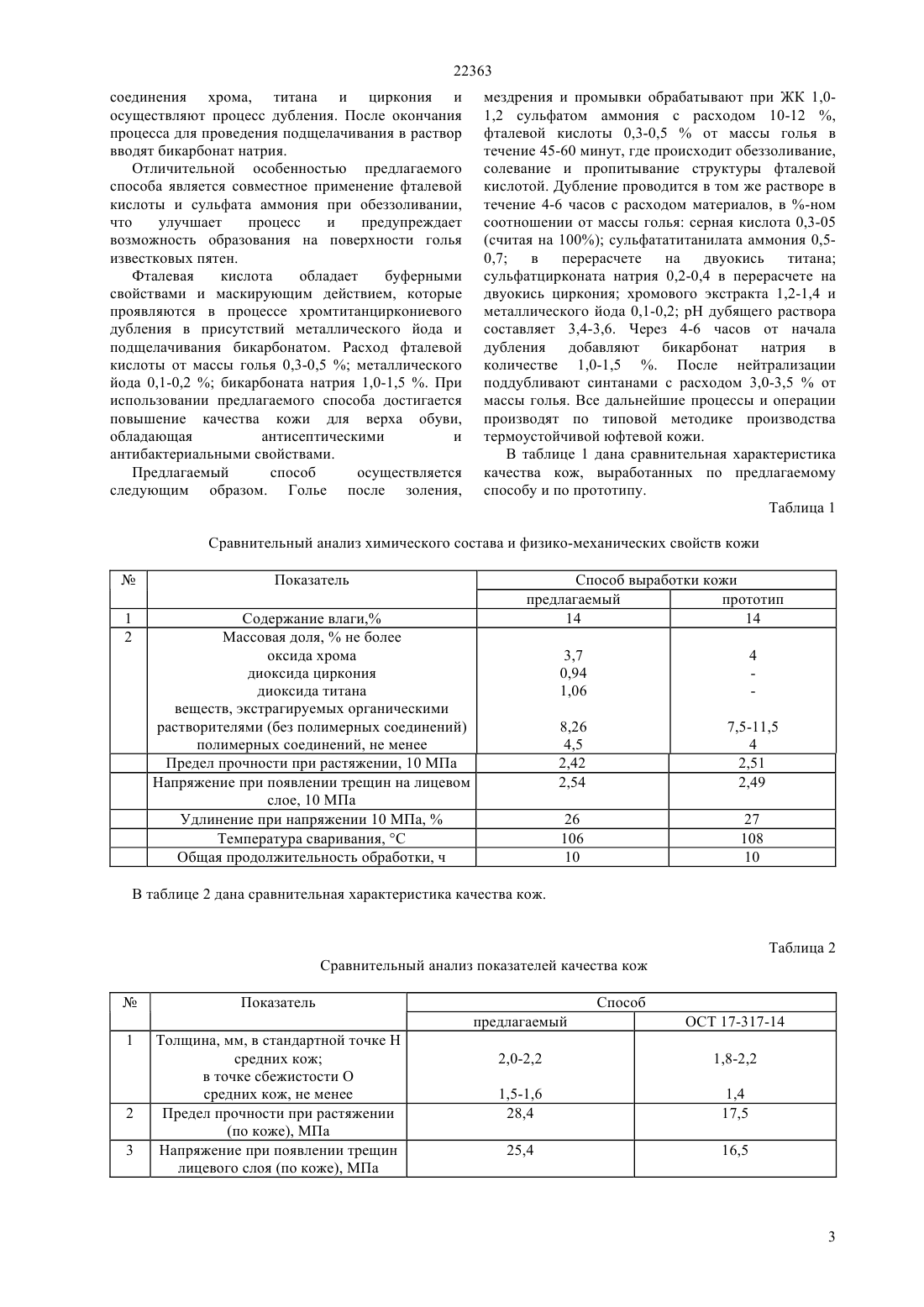

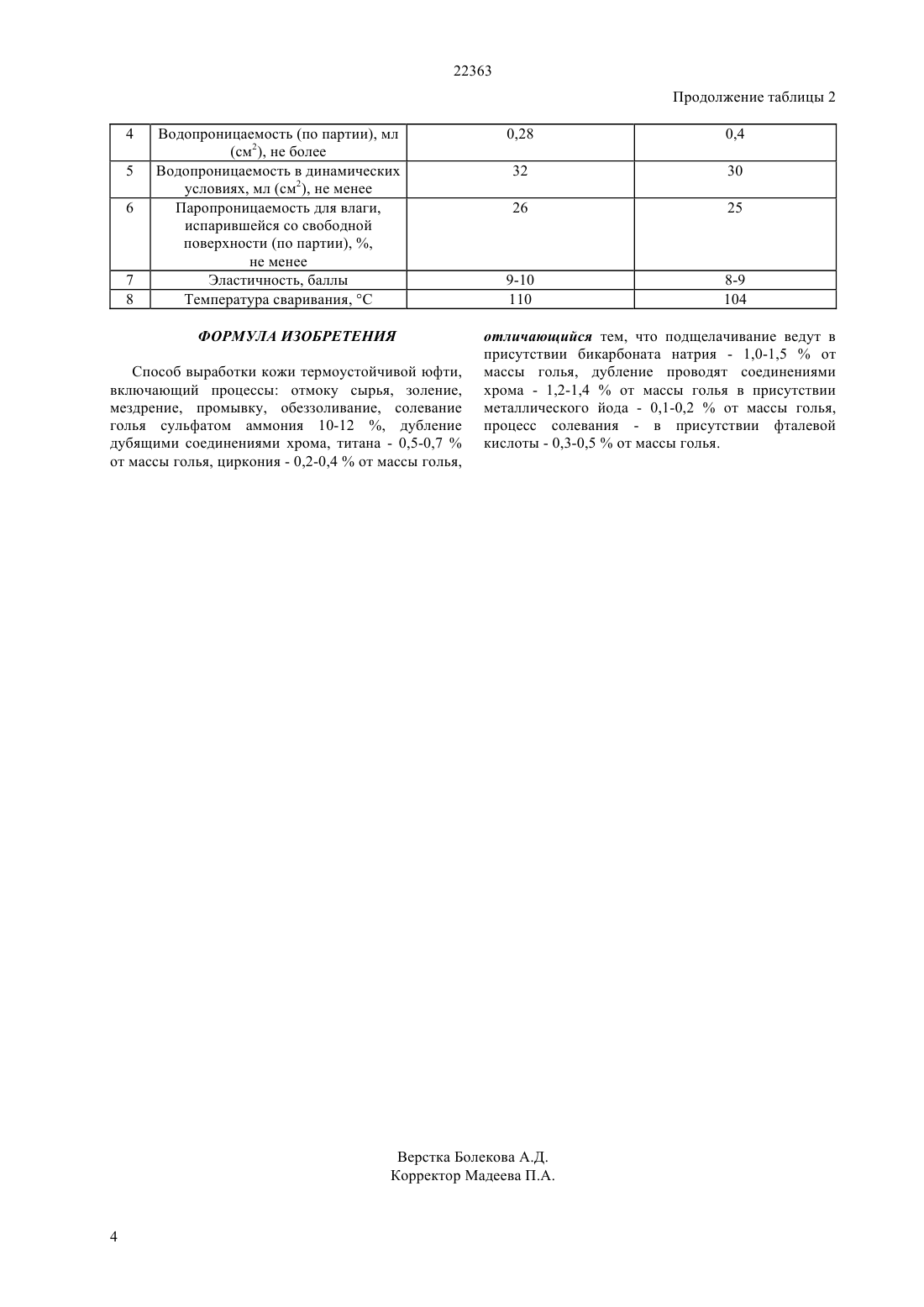

(51) 14 3/06 (2006.01) 01 7/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Техническим результатом является повышение эластичности,устойчивости к действию микроорганизмов (металлический йод и фталевая кислота обладают антисептическими и антибактерицидными свойствами), уменьшение расхода хромового дубителя. Это достигается тем, что в способе выработки кожи термоустойчивой юфти, включающей отмоку сырья,золение,мездрение,промывку,обеззоливание, солевание голья сульфатом аммония- 10-12 , дубление соединениями хрома, титана 0,5-0,7 от массы голья, циркония - 0,2-0,4 от массы голья, подщелачивание ведут в присутствии бикарбоната натрия - 1,0-1,5 от массы голья,дубление проводят соединениями хрома - 1,2-1,4 от массы голья в присутствии металлического йода 0,1-0,2 от массы голья, солевание - в присутствии фталевой кислоты 0,3-0,5 от масел голья.(72) Мадиев Ускенбай Кабылбекович Мунасипов Серик Ераханович Тогузбаев Кенесхан Усенович Кудабаева Айгуль Калдыбековна(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Изобретение относится к области кожевенной промышленности и может быть использовано для дубления в производстве термоустойчивых юфтевых кож для верха специальной производственной обуви. 22363 Изобретение относится к области кожевенной промышленности и может быть использовано для дубления в производстве термоустойчивых юфтевых кож для верха специальной производственной обуви. Известен способ выработки термоустойчивой юфти при котором исключается процесс мягчения, а обеззоливание и солевание осуществляется совместно. Дубление проводят при одновременной дозировке соединений хрома, титана, циркония и ацетата натрия со следующим расходом 1,60,20,40,5-0,710-12 от массы голья соответственно, при этом в растворе как последовательно, так и одновременно происходит образование смешанных дубителей и их маскирование. В результате не возникает опасность гидролиза соединений титана и циркония и исключается возможность выпадения гидроокисей металлов / А.с.1214764, 28.02.1986/. Путем дубления маскированными смешанными комплексами требуемая термоустойчивость достигается при уменьшенном расходе хромовых дубителей с одновременным приданием наполненности соединениями циркония и титана. Добавление ацетата натрия в раствор дубящих соединений хрома вызывает укрупнение комплексных частиц, что оказывает отрицательное влияние на процесс хромового дубления. Известно, что укрупнение частиц хрома не происходит при небольшом расходе ацетата натрия и зависит от времени взаимодействия ацетата и хромового комплекса. Однако,недостатком известного способа является высокая степень сшивания структуры коллагена дубящими соединениями в присутствии ацетата натрия, что приводит к жесткости и дефекту готовых кож, т.е. треску лицевого слоя в процессе изготовления обуви. При этом способе выработки кожи не учитывается долговременное отрицательное влияние потовыделений и микроорганизмов как на материал верха обуви так и на кожу стоп рабочих. В предлагаемом способе выработки кож в качестве маскирующего вещества используется фталевая кислота, которая позволяет в значительной степени устранить жесткость юфтевых кож. Кроме этого сульфат аммонил и фталевая кислота образуют буферную систему, что позволяет поддерживать значение рН в процессе дубления около 3,6, что выше чем 3,2-3,4 рН известного способа, а это в свою очередь способствует стабильности прохождения процесса дубления,благоприятно влияет на скорость проникания в дерму хромтитанциркониевого дубителя и позволяет получить кожи с гладкой лицевой поверхностью без стяжки и с более равномерным распределением дубящих соединений хрома, титана и циркония в толще дермы. Известно, что в процессе эксплуатации обуви в условиях активного потовыделения во внутриобувном пространстве создается среда,благоприятная для развития микроорганизмов(грибков и уробактерий), происходят необратимые изменения свойств обувных материалов. Регулярное 2 увлажнение кожи потом и особенно накопление продуктов распада сухих веществ, содержащихся в поте и имеющих щелочную реакцию увеличивает скорость раздубливания и динамического износа кожи, вызывает заболевание стоп человека. Установлено, что грибковые заболевания ног человека (микозы) в последние годы имеют тенденцию к непрерывному росту и широкому распространению. С целью профилактики микозов рекомендуется обработка обуви препаратами на основе соединений 8-оксихинолинового ряда,формалина и др. Однако, действия этих материалов кратковременное и небезвредное для человека/Шарок С.А., Вайнбург В.М., Виноградова А.Л. и др. Придание антимикробных свойств трикотажным полотнам//Текст. пром-ть, 1980,12, с.51 Михайлов А.Н. Химия дубящих веществ и процессов дубления. М., 1953/. Сущность изобретения заключается в том, что решение проблемы по повышению качества термоустойчивой юфтевой кожи для верха специальной производственной обуви достигается путем замены уксусно-кислого натрия (ацетата натрия) фталевой кислотой и использования металлического йода. Введение в дубящий раствор металлического йода,обладающего антисептическими свойствами позволяет повысить устойчивость кожи к действию пота. Задачей изобретения является разработка способа выработки кожи для верха обуви,устойчивой к действию микроорганизмов. Использование такой кожи для изготовления специальной обуви, применяемой в тяжелых производственных условиях, будет способствовать профилактике грибковых заболеваний стоп и снижению их потливости. Техническим результатом является повышение эластичности,устойчивости к действию микроорганизмов (металлический йод и фталевая кислота обладают антисептическими и антибактерицидными свойствами), уменьшение расхода хромового дубителя. Это достигается тем, что в способе выработки кожи термоустойчивой юфти, включающей отмоку сырья,золение,мездрение,промывку,обеззоливание, солевание голья сульфатом аммония- 10-12 , дубление соединениями хрома, титана 0,5-0,7 от массы голья, циркония - 0,2-0,4 от массы голья, подщелачивание ведут в присутствии бикарбоната натрия -1,0-1,5 от массы голья,дубление проводят соединениями хрома - 1,2-1,4 от массы голья в присутствии металлического йода 0,1-0,2 от массы голья, солевание - в присутствии фталевой кислоты 0,3-0,5 от масел голья. Предлагаемый способ выработки кожи включает обработку голья сульфатом аммония, фталевой и серной кислотами. Дубление проводят при одновременной дозировке соединений хрома,титана, циркония и металлического йода и подщелачиванием. Обработку голья фталевой кислотой ведут совместно с сульфатом аммония,затем в этот же раствор вводят одновременно серную кислоту, металлический йод и дубящие 22363 соединения хрома, титана и циркония и осуществляют процесс дубления. После окончания процесса для проведения подщелачивания в раствор вводят бикарбонат натрия. Отличительной особенностью предлагаемого способа является совместное применение фталевой кислоты и сульфата аммония при обеззоливании,что улучшает процесс и предупреждает возможность образования на поверхности голья известковых пятен. Фталевая кислота обладает буферными свойствами и маскирующим действием, которые проявляются в процессе хромтитанциркониевого дубления в присутствий металлического йода и подщелачивания бикарбонатом. Расход фталевой кислоты от массы голья 0,3-0,5 металлического йода 0,1-0,2 бикарбоната натрия 1,0-1,5 . При использовании предлагаемого способа достигается повышение качества кожи для верха обуви,обладающая антисептическими и антибактериальными свойствами. Предлагаемый способ осуществляется следующим образом. Голье после золения, мездрения и промывки обрабатывают при ЖК 1,01,2 сульфатом аммония с расходом 10-12 ,фталевой кислоты 0,3-0,5 от массы голья в течение 45-60 минут, где происходит обеззоливание,солевание и пропитывание структуры фталевой кислотой. Дубление проводится в том же растворе в течение 4-6 часов с расходом материалов, в -ном соотношении от массы голья серная кислота 0,3-05(считая на 100) сульфататитанилата аммония 0,50,7 в перерасчете на двуокись титана сульфатцирконата натрия 0,2-0,4 в перерасчете на двуокись циркония хромового экстракта 1,2-1,4 и металлического йода 0,1-0,2 рН дубящего раствора составляет 3,4-3,6. Через 4-6 часов от начала дубления добавляют бикарбонат натрия в количестве 1,0-1,5 . После нейтрализации поддубливают синтанами с расходом 3,0-3,5 от массы голья. Все дальнейшие процессы и операции производят по типовой методике производства термоустойчивой юфтевой кожи. В таблице 1 дана сравнительная характеристика качества кож, выработанных по предлагаемому способу и по прототипу. Таблица 1 Сравнительный анализ химического состава и физико-механических свойств кожи Содержание влаги,Массовая доля,не более оксида хрома диоксида циркония диоксида титана веществ, экстрагируемых органическими растворителями (без полимерных соединений) полимерных соединений, не менее Предел прочности при растяжении, 10 МПа Напряжение при появлении трещин на лицевом слое, 10 МПа Удлинение при напряжении 10 МПа,Температура сваривания, С Общая продолжительность обработки, ч Способ выработки кожи предлагаемый прототип 14 14 3,7 0,94 1,06 В таблице 2 дана сравнительная характеристика качества кож. Таблица 2 Сравнительный анализ показателей качества кож Толщина, мм, в стандартной точке Н средних кож в точке сбежистости О средних кож, не менее Предел прочности при растяжении(по коже), МПа Напряжение при появлении трещин лицевого слоя (по коже), МПа(см 2), не более Водопроницаемость в динамических условиях, мл (см 2), не менее Паропроницаемость для влаги,испарившейся со свободной поверхности (по партии), ,не менее Эластичность, баллы Температура сваривания, С ФОРМУЛА ИЗОБРЕТЕНИЯ Способ выработки кожи термоустойчивой юфти,включающий процессы отмоку сырья, золение,мездрение, промывку, обеззоливание, солевание голья сульфатом аммония 10-12 , дубление дубящими соединениями хрома, титана - 0,5-0,7 от массы голья, циркония - 0,2-0,4 от массы голья, 0,28 отличающийся тем, что подщелачивание ведут в присутствии бикарбоната натрия - 1,0-1,5 от массы голья, дубление проводят соединениями хрома - 1,2-1,4 от массы голья в присутствии металлического йода - 0,1-0,2 от массы голья,процесс солевания - в присутствии фталевой кислоты - 0,3-0,5 от массы голья.
