Роторная машина

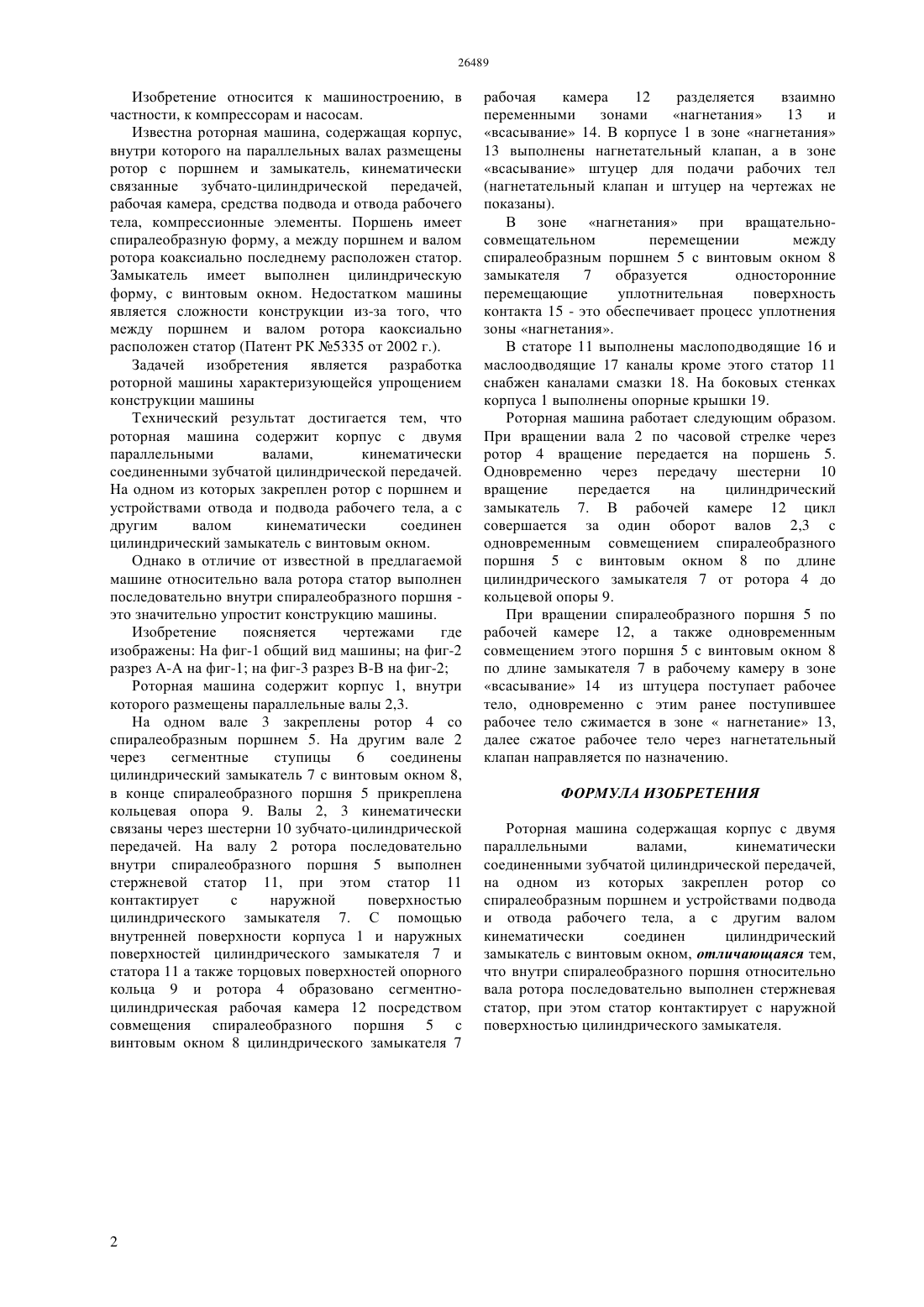

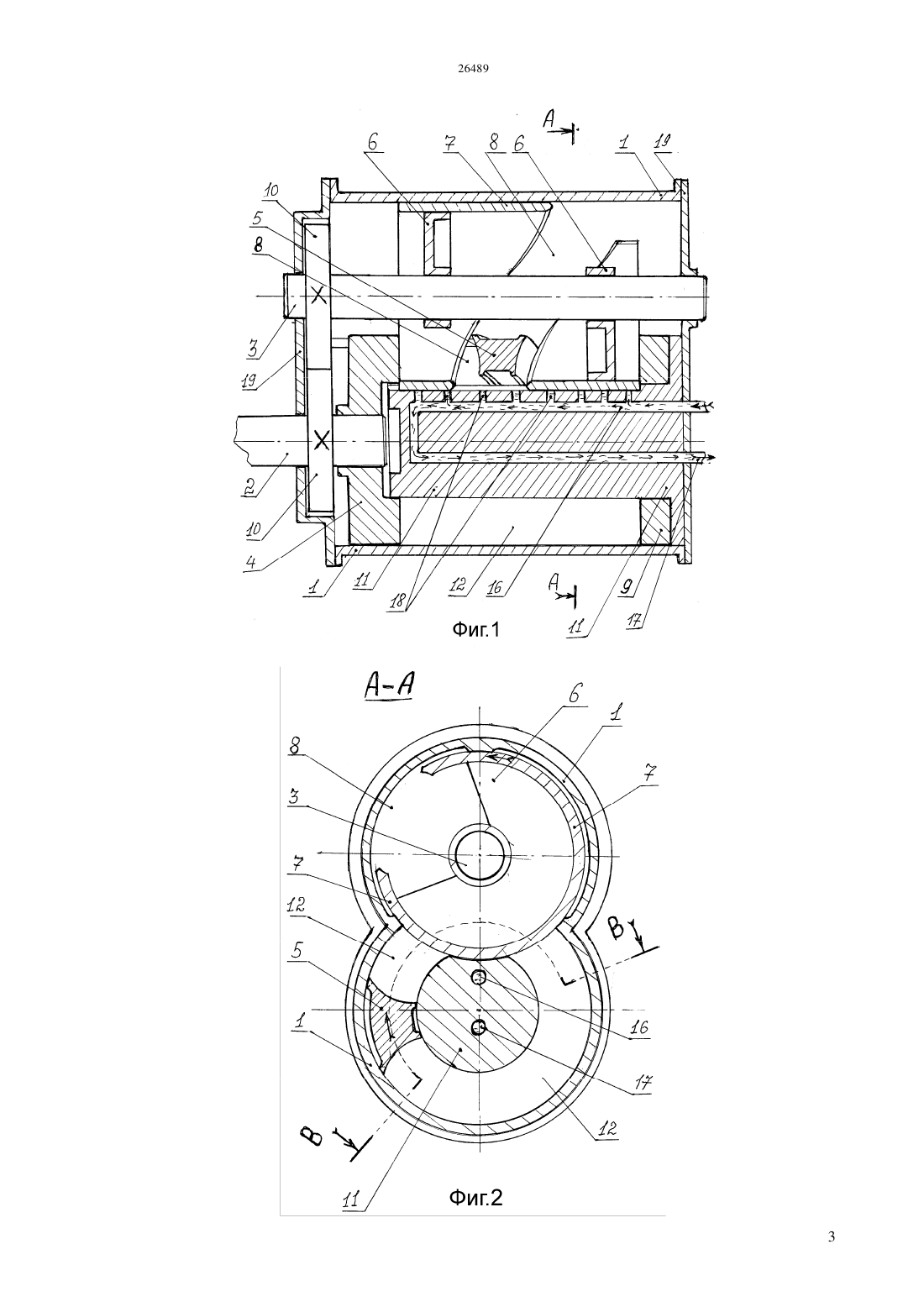

(51) 01 1/00 (2011.01) 01 1/077 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ машины. Роторная машина, содержащая корпус с двумя параллельными валами, кинематически соединенными зубчатой цилиндрической передачей,на одном из которых закреплен ротор со спиралеобразным поршнем и устройствами подвода и отвода рабочего тела, а с другим валом кинематически соединен цилиндрический замыкатель с винтовым окном, относительно вала ротора последовательно выполнен стержневой статор.(76) Нурбаев Мерген Долдашевич Мамырханова Сайран(57) Изобретение относится к машиностроению в частности компрессорам и насосам Технический результат изобретения-упращение конструкции Изобретение относится к машиностроению, в частности, к компрессорам и насосам. Известна роторная машина, содержащая корпус,внутри которого на параллельных валах размещены ротор с поршнем и замыкатель, кинематически связанные зубчато-цилиндрической передачей,рабочая камера, средства подвода и отвода рабочего тела, компрессионные элементы. Поршень имеет спиралеобразную форму, а между поршнем и валом ротора коаксиально последнему расположен статор. Замыкатель имеет выполнен цилиндрическую форму, с винтовым окном. Недостатком машины является сложности конструкции из-за того, что между поршнем и валом ротора каоксиально расположен статор (Патент РК 5335 от 2002 г.). Задачей изобретения является разработка роторной машины характеризующейся упрощением конструкции машины Технический результат достигается тем, что роторная машина содержит корпус с двумя параллельными валами,кинематически соединенными зубчатой цилиндрической передачей. На одном из которых закреплен ротор с поршнем и устройствами отвода и подвода рабочего тела, а с другим валом кинематически соединен цилиндрический замыкатель с винтовым окном. Однако в отличие от известной в предлагаемой машине относительно вала ротора статор выполнен последовательно внутри спиралеобразного поршня это значительно упростит конструкцию машины. Изобретение поясняется чертежами где изображены На фиг-1 общий вид машины на фиг-2 разрез А-А на фиг-1 на фиг-3 разрез В-В на фиг-2 Роторная машина содержит корпус 1, внутри которого размещены параллельные валы 2,3. На одном вале 3 закреплены ротор 4 со спиралеобразным поршнем 5. На другим вале 2 через сегментные ступицы 6 соединены цилиндрический замыкатель 7 с винтовым окном 8,в конце спиралеобразного поршня 5 прикреплена кольцевая опора 9. Валы 2, 3 кинематически связаны через шестерни 10 зубчато-цилиндрической передачей. На валу 2 ротора последовательно внутри спиралеобразного поршня 5 выполнен стержневой статор 11, при этом статор 11 контактирует с наружной поверхностью цилиндрического замыкателя 7. С помощью внутренней поверхности корпуса 1 и наружных поверхностей цилиндрического замыкателя 7 и статора 11 а также торцовых поверхностей опорного кольца 9 и ротора 4 образовано сегментноцилиндрическая рабочая камера 12 посредством совмещения спиралеобразного поршня 5 с винтовым окном 8 цилиндрического замыкателя 7 рабочая камера 12 разделяется взаимно переменными зонами нагнетания 13 и всасывание 14. В корпусе 1 в зоне нагнетания 13 выполнены нагнетательный клапан, а в зоне всасывание штуцер для подачи рабочих тел(нагнетательный клапан и штуцер на чертежах не показаны). В зоне нагнетания при вращательносовмещательном перемещении между спиралеобразным поршнем 5 с винтовым окном 8 замыкателя 7 образуется односторонние перемещающие уплотнительная поверхность контакта 15 - это обеспечивает процесс уплотнения зоны нагнетания. В статоре 11 выполнены маслоподводящие 16 и маслоодводящие 17 каналы кроме этого статор 11 снабжен каналами смазки 18. На боковых стенках корпуса 1 выполнены опорные крышки 19. Роторная машина работает следующим образом. При вращении вала 2 по часовой стрелке через ротор 4 вращение передается на поршень 5. Одновременно через передачу шестерни 10 вращение передается на цилиндрический замыкатель 7. В рабочей камере 12 цикл совершается за один оборот валов 2,3 с одновременным совмещением спиралеобразного поршня 5 с винтовым окном 8 по длине цилиндрического замыкателя 7 от ротора 4 до кольцевой опоры 9. При вращении спиралеобразного поршня 5 по рабочей камере 12, а также одновременным совмещением этого поршня 5 с винтовым окном 8 по длине замыкателя 7 в рабочему камеру в зоне всасывание 14 из штуцера поступает рабочее тело, одновременно с этим ранее поступившее рабочее тело сжимается в зоненагнетание 13,далее сжатое рабочее тело через нагнетательный клапан направляется по назначению. ФОРМУЛА ИЗОБРЕТЕНИЯ Роторная машина содержащая корпус с двумя параллельными валами,кинематически соединенными зубчатой цилиндрической передачей,на одном из которых закреплен ротор со спиралеобразным поршнем и устройствами подвода и отвода рабочего тела, а с другим валом кинематически соединен цилиндрический замыкатель с винтовым окном, отличающаяся тем,что внутри спиралеобразного поршня относительно вала ротора последовательно выполнен стержневая статор, при этом статор контактирует с наружной поверхностью цилиндрического замыкателя.
