Коловратная роторная машина

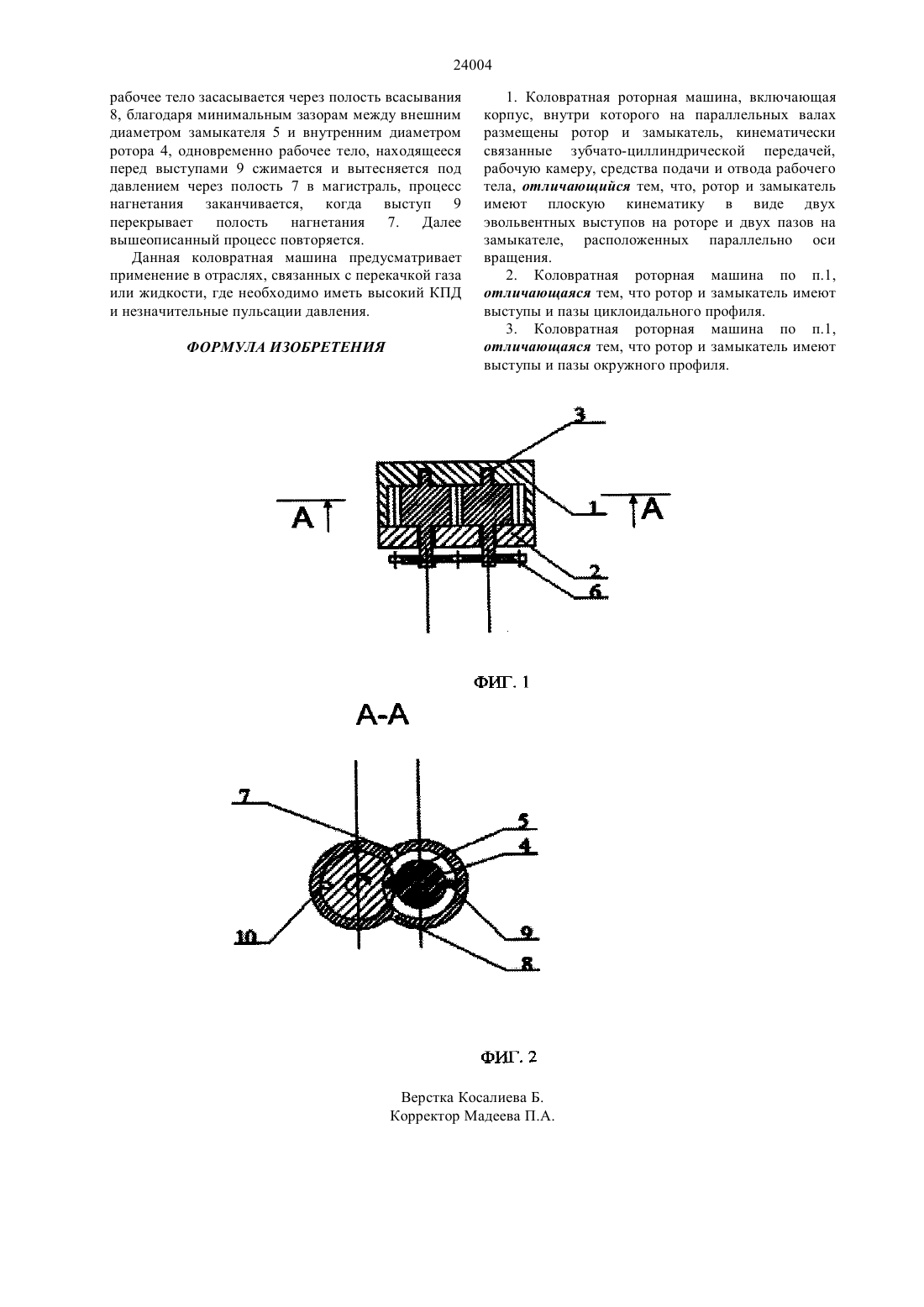

(51) 01 1/08 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к машиностроению, в частности, к компрессорам и насосам. Известна конструкция коловратного роторного насоса с плоскостной кинематикой, эвольвентным профилем и внешним зацеплением (см. БЭ, стр. 398) используемого в качестве аналога, содержащего корпус, внутри которого на параллельных валах размещены ротор и замыкатель, рабочую камеру,средство подвода и отвода рабочего тела. Недостатком известной конструкции является низкий коэффициент подачи за один оборот вала. Наиболее близким к заявленному изобретению является роторная машина ( см. пат. РК 5335, кл. 01 С 1/00, 2002.) используемая в качестве прототипа, содержащая корпус, внутри которого на параллельных валах размещены ротор с поршнем и замыкатель, кинематически связанные зубчатоциллиндрической передачей, рабочую камеру,средства подвода и отвода рабочего тела,компрессорные элементы, при этом валы ротора и замыкателя отстоят на расстоянии равном 2 радиуса рабочей камеры. Недостатком известной роторной машины является ее сложность, низкий КПД. Задача изобретения - упрощение конструкции,повышение КПД роторной машины. Технический результат от использования изобретения состоит в уменьшении относительных использования изобретения состоит в уменьшении относительных перетечек рабочего тела через зазоры подвижных деталей и увеличение коэффициента подачи. Сущность изобретения заключается в следующем. Предложена коловратная роторная машина, включающая корпус, внутри которого на параллельных валах размещены ротор и замыкатель, кинематически связанные зубчатоциллиндрической передачей, рабочую камеру,средства подачи и отвода рабочего тела,отличающийся тем, что, ротор и замыкатель имеют плоскую кинематику в виде двух эвольвентных выступов на роторе и двух пазов на замыкателе,расположенных параллельно оси вращения. При этом ротор и замыкатель могут иметь выступы и пазы циклоидального или окружного профиля. перетечек рабочего тела через зазоры подвижных деталей и увеличение коэффициента подачи. Сущность изобретения заключается в следующем. Предложена коловратная роторная машина, включающая корпус, внутри которого на параллельных валах размещены ротор и замыкатель,кинематически связанные зубчато-циллиндрической передачей, рабочую камеру, средства подачи и отвода рабочего тела, отличающийся тем, что, ротор и замыкатель имеют плоскую кинематику в виде двух эвольвентных выступов на роторе и двух пазов на замыкателе, расположенных параллельно оси вращения. При этом ротор и замыкатель могут иметь выступы и пазы циклоидального или окружного профиля. На фиг.1 представлена предлагаемая коловратная роторная машина, продольный разрез на фиг.2 разрез А-А, фиг.1. Коловратная роторная машина включает корпус 1, крышку 2, в цилиндрических расточках которых на подшипниках 3, установлен ротор 4 и замыкатель 5, кинематически соединенные шестернями 6. В корпусе выполнены полости нагнетания 7 и полость всасывания 8, на роторе 4 выполнены два симметричных выступа в виде зубьев 9 специального эвольвентного профиля, а на замыкателе 5 выполнены симметрично соответствующие пазы 10. Коловратная роторная машина работает следующим образом при вращении ротора 4(72) Миргородский Сергей Иванович Гольцев Анатолий Григорьевич(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к машиностроению, в частности, к компрессорам и насосам. Задача изобретения - упрощение конструкции, повышение КПД роторной машины. Технический результат от 24004 рабочее тело засасывается через полость всасывания 8, благодаря минимальным зазорам между внешним диаметром замыкателя 5 и внутренним диаметром ротора 4, одновременно рабочее тело, находящееся перед выступами 9 сжимается и вытесняется под давлением через полость 7 в магистраль, процесс нагнетания заканчивается, когда выступ 9 перекрывает полость нагнетания 7. Далее вышеописанный процесс повторяется. Данная коловратная машина предусматривает применение в отраслях, связанных с перекачкой газа или жидкости, где необходимо иметь высокий КПД и незначительные пульсации давления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Коловратная роторная машина, включающая корпус, внутри которого на параллельных валах размещены ротор и замыкатель, кинематически связанные зубчато-циллиндрической передачей,рабочую камеру, средства подачи и отвода рабочего тела, отличающийся тем, что, ротор и замыкатель имеют плоскую кинематику в виде двух эвольвентных выступов на роторе и двух пазов на замыкателе, расположенных параллельно оси вращения. 2. Коловратная роторная машина по п.1,отличающаяся тем, что ротор и замыкатель имеют выступы и пазы циклоидального профиля. 3. Коловратная роторная машина по п.1,отличающаяся тем, что ротор и замыкатель имеют выступы и пазы окружного профиля.
