Турбина ” Әлемсақ”

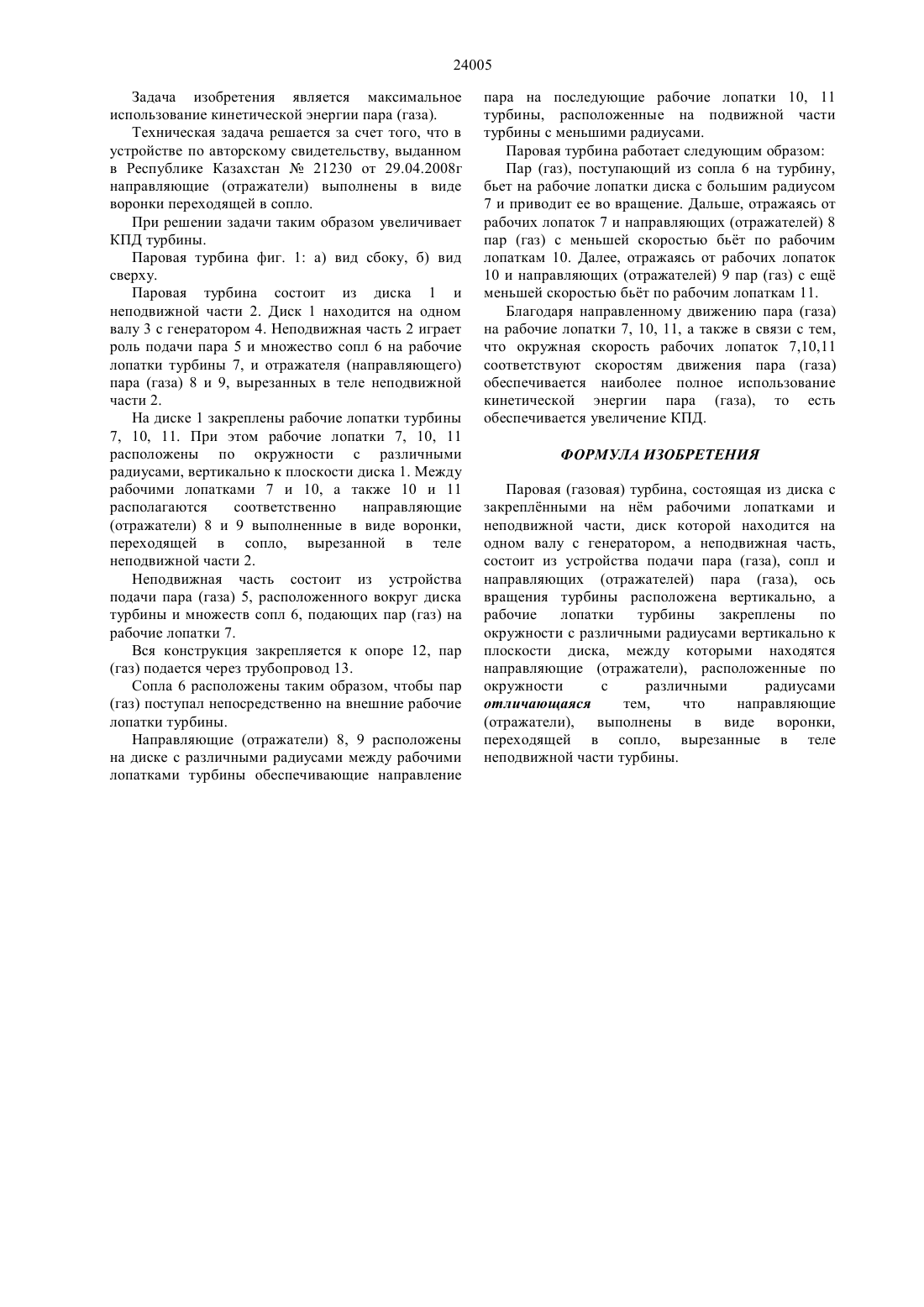

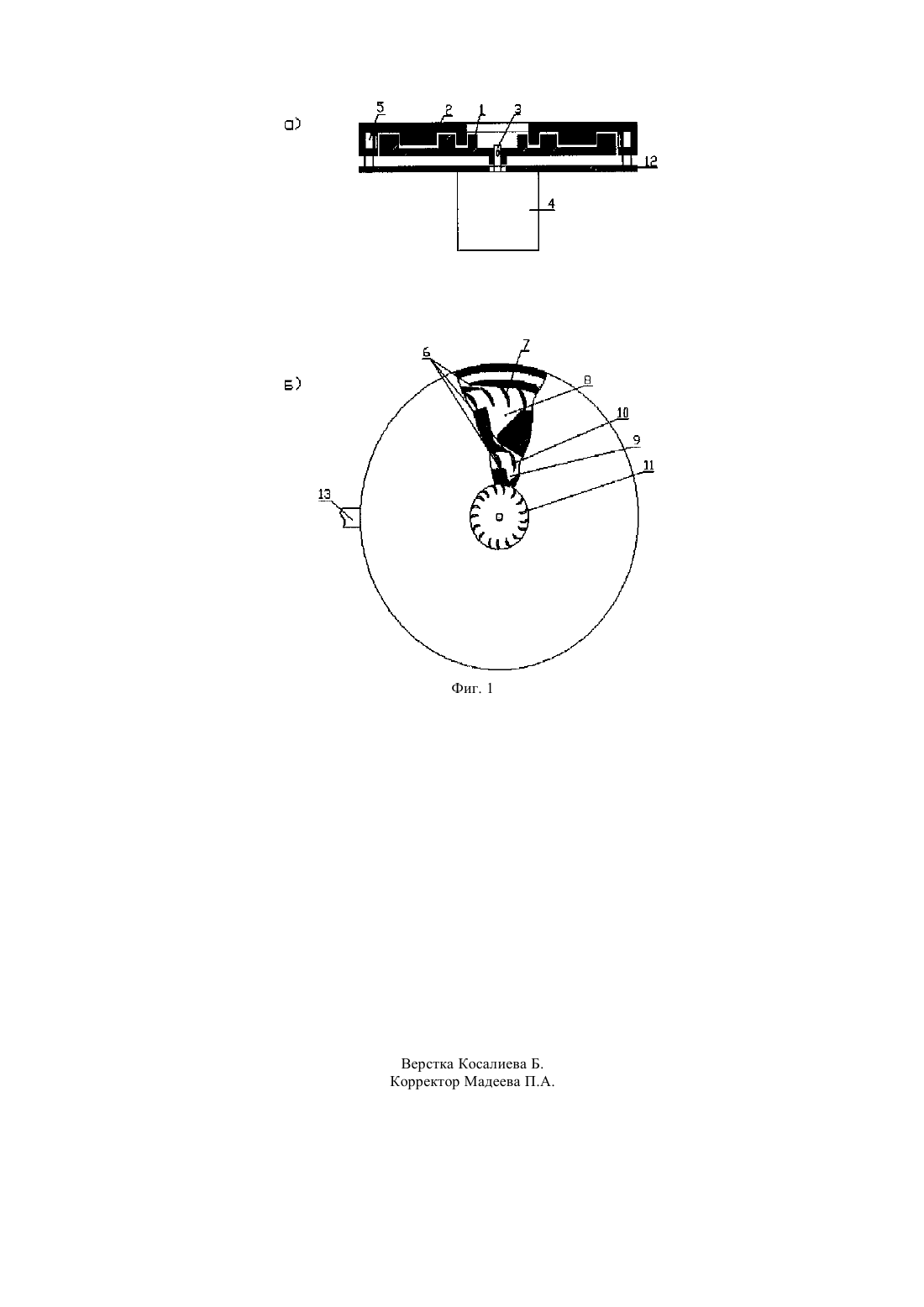

(51) 01 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к паровым и газовым турбинам и может быть использовано в электрических станциях и транспорте. Известна электрическая станция, в которой используется три одинаковые паровые турбины. Турбины сидят на одном валу и находятся в цилиндрах высокого, среднего и низкого давления см.,например,Рыжкин В.Я. Тепловые электрические станции. - М-Л. Энергия, 1967, с. 3036, 50-54. Каждая турбина, состоит из стального конусообразного цилиндра, внутри которого находится вал с укрепленными на нем рабочими колсами. На рабочих колсах находятся особые изогнутые лопатки. Между рабочими колесами помещаются отражающие лопатки. Пар, вырываясь из промежутков между отражающими лопатками,попадает на лопатки рабочего колеса. Рабочее колесо при этом вращается, производя работу. Данная конструкция турбины имеет низкий коэффициент полезного действия (КПД) из-за того,что в турбине с одним и тем же радиусом закреплены направляющие и рабочие лопатки причем, последующие увеличения площадей лопаток приводят к снижению коэффициента полезного действия пара. Это можно объяснить тем,что скорость движения пара снижается после каждого отражения от направляющих лопаток. Пар(отражателей), выполненных в виде воронки,переходящей в сопло и вырезанные в теле неподвижной части турбины пар (газ) с меньшей скоростью ударяется по рабочим лопаткам меньшего радиуса. Далее, отражаясь от рабочих лопаток меньшего радиуса и направляющих(отражателей) с меньшим радиусом, выполненных в виде воронки, переходящей в сопло и вырезанные в теле неподвижной части турбины пар (газ) с ещ меньшей скоростью ударяется по рабочим лопаткам ещ меньшего радиуса и выходит из турбины. Благодаря направленному движению пара (газа) на рабочие лопатки, организованными направляющими(отражателями), выполненными в виде воронки,переходящей в сопло и вырезанные в теле неподвижной части турбины использование кинетической энергии пара (газа) достигается максимальной величины. проходя через турбину в дальнейшем не создает крутящий момент,а наоборот создает сопротивление вращению турбины. Фактически работает турбина в цилиндре высокого давления,так как пар, выходя из цилиндра высокого давления,может из-за разности давления между цилиндрами создать тормозящий момент, тем самым уменьшая коэффициент полезного действия. Известна паровая турбина, состоящая из подвижной и неподвижной частей (А.с. выданное в Республике Казахстан,21230 от 29.04.2008 г). Подвижная часть находится на одном валу с генератором, а неподвижная часть, состоит из устройства подачи пара на лопатки подвижной части турбины и отражателей пара. Ось вращения турбины расположена вертикально, лопатки подвижной части турбины закреплены по окружности с различными радиусами вертикально к плоскости диска турбины, между которыми находятся направляющие (отражающие) лопатки,расположенные по окружности с различными радиусами и закрепленные вертикально к плоскости диска неподвижной части. В данной конструкции турбины из-за конструкции отражателей пара (газа) происходит распыление пара (газа) между рабочими лопатками и отражателями, тем самым снижая КПД энергии пара (газа).(76) Мунсызбай Толеухан Мусалимулы Мунсузбаев Мурат Толеуханович Абишев Рафик Тельманович Абишев Мади Рафикович(56) Инновационный патент РК 21230, кл. 02 1/02, 2009(57) Изобретение относится к паровым и газовым турбинам и может быть использовано в электрических станциях и транспорте. Увеличение коэффициента использования энергии пара (газа) осуществляется за счт того, что пар (газ) поступающий из сопла на турбину,ударяется на рабочие лопатки диска с большим радиусом и приводит ее во вращение. Дальше,отражаясь от рабочих лопаток и направляющих 24005 Задача изобретения является максимальное использование кинетической энергии пара (газа). Техническая задача решается за счет того, что в устройстве по авторскому свидетельству, выданном в Республике Казахстан 21230 от 29.04.2008 г направляющие (отражатели) выполнены в виде воронки переходящей в сопло. При решении задачи таким образом увеличивает КПД турбины. Паровая турбина фиг. 1 а) вид сбоку, б) вид сверху. Паровая турбина состоит из диска 1 и неподвижной части 2. Диск 1 находится на одном валу 3 с генератором 4. Неподвижная часть 2 играет роль подачи пара 5 и множество сопл 6 на рабочие лопатки турбины 7, и отражателя (направляющего) пара (газа) 8 и 9, вырезанных в теле неподвижной части 2. На диске 1 закреплены рабочие лопатки турбины 7, 10, 11. При этом рабочие лопатки 7, 10, 11 расположены по окружности с различными радиусами, вертикально к плоскости диска 1. Между рабочими лопатками 7 и 10, а также 10 и 11 располагаются соответственно направляющие(отражатели) 8 и 9 выполненные в виде воронки,переходящей в сопло, вырезанной в теле неподвижной части 2. Неподвижная часть состоит из устройства подачи пара (газа) 5, расположенного вокруг диска турбины и множеств сопл 6, подающих пар (газ) на рабочие лопатки 7. Вся конструкция закрепляется к опоре 12, пар(газ) подается через трубопровод 13. Сопла 6 расположены таким образом, чтобы пар(газ) поступал непосредственно на внешние рабочие лопатки турбины. Направляющие (отражатели) 8, 9 расположены на диске с различными радиусами между рабочими лопатками турбины обеспечивающие направление пара на последующие рабочие лопатки 10, 11 турбины, расположенные на подвижной части турбины с меньшими радиусами. Паровая турбина работает следующим образом Пар (газ), поступающий из сопла 6 на турбину,бьет на рабочие лопатки диска с большим радиусом 7 и приводит ее во вращение. Дальше, отражаясь от рабочих лопаток 7 и направляющих (отражателей) 8 пар (газ) с меньшей скоростью бьт по рабочим лопаткам 10. Далее, отражаясь от рабочих лопаток 10 и направляющих (отражателей) 9 пар (газ) с ещ меньшей скоростью бьт по рабочим лопаткам 11. Благодаря направленному движению пара (газа) на рабочие лопатки 7, 10, 11, а также в связи с тем,что окружная скорость рабочих лопаток 7,10,11 соответствуют скоростям движения пара (газа) обеспечивается наиболее полное использование кинетической энергии пара (газа), то есть обеспечивается увеличение КПД. ФОРМУЛА ИЗОБРЕТЕНИЯ Паровая (газовая) турбина, состоящая из диска с закреплнными на нм рабочими лопатками и неподвижной части, диск которой находится на одном валу с генератором, а неподвижная часть,состоит из устройства подачи пара (газа), сопл и направляющих (отражателей) пара (газа), ось вращения турбины расположена вертикально, а рабочие лопатки турбины закреплены по окружности с различными радиусами вертикально к плоскости диска, между которыми находятся направляющие (отражатели), расположенные по окружности с различными радиусами отличающаяся тем,что направляющие(отражатели), выполнены в виде воронки,переходящей в сопло, вырезанные в теле неподвижной части турбины.
