Паровая турбина

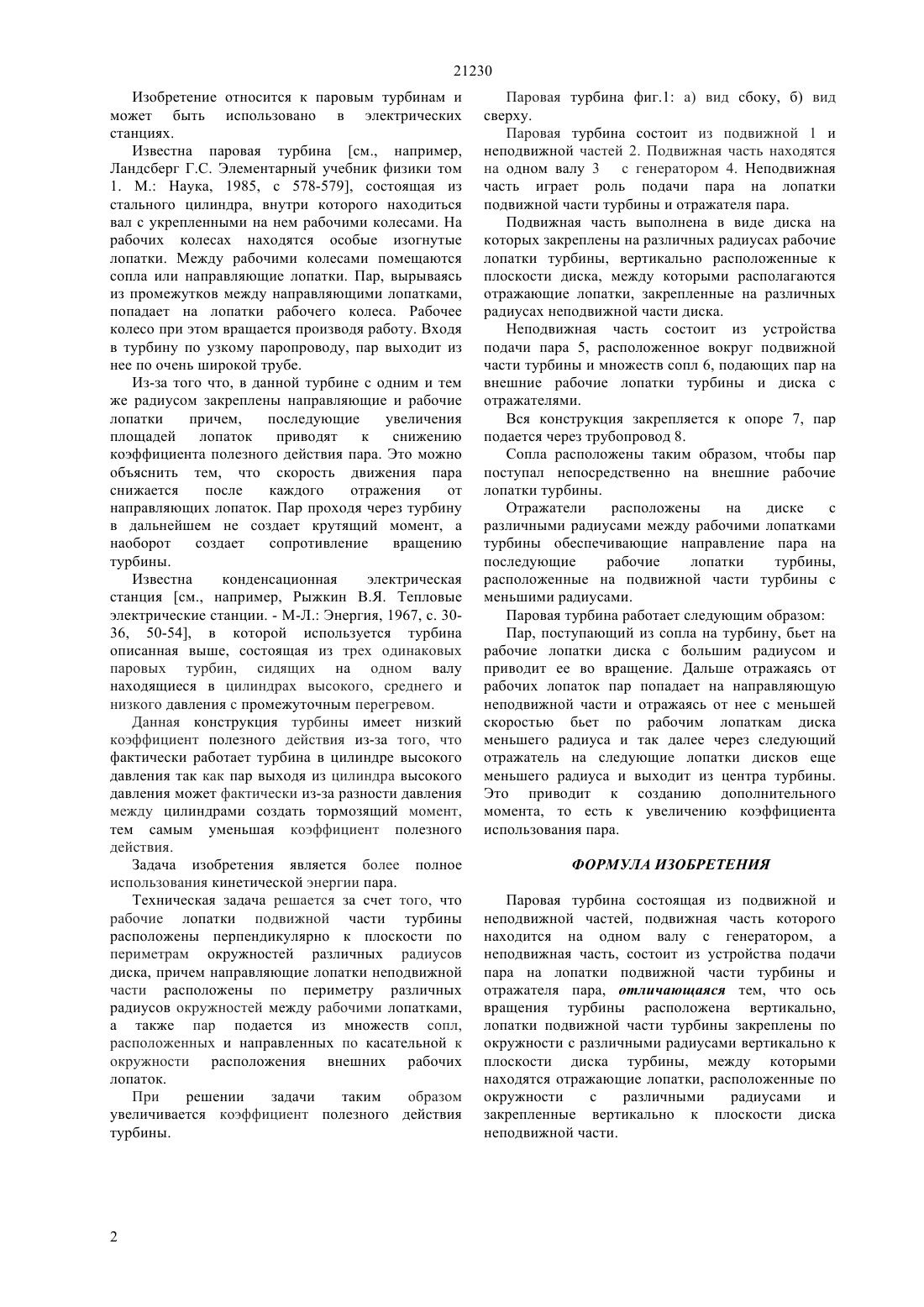

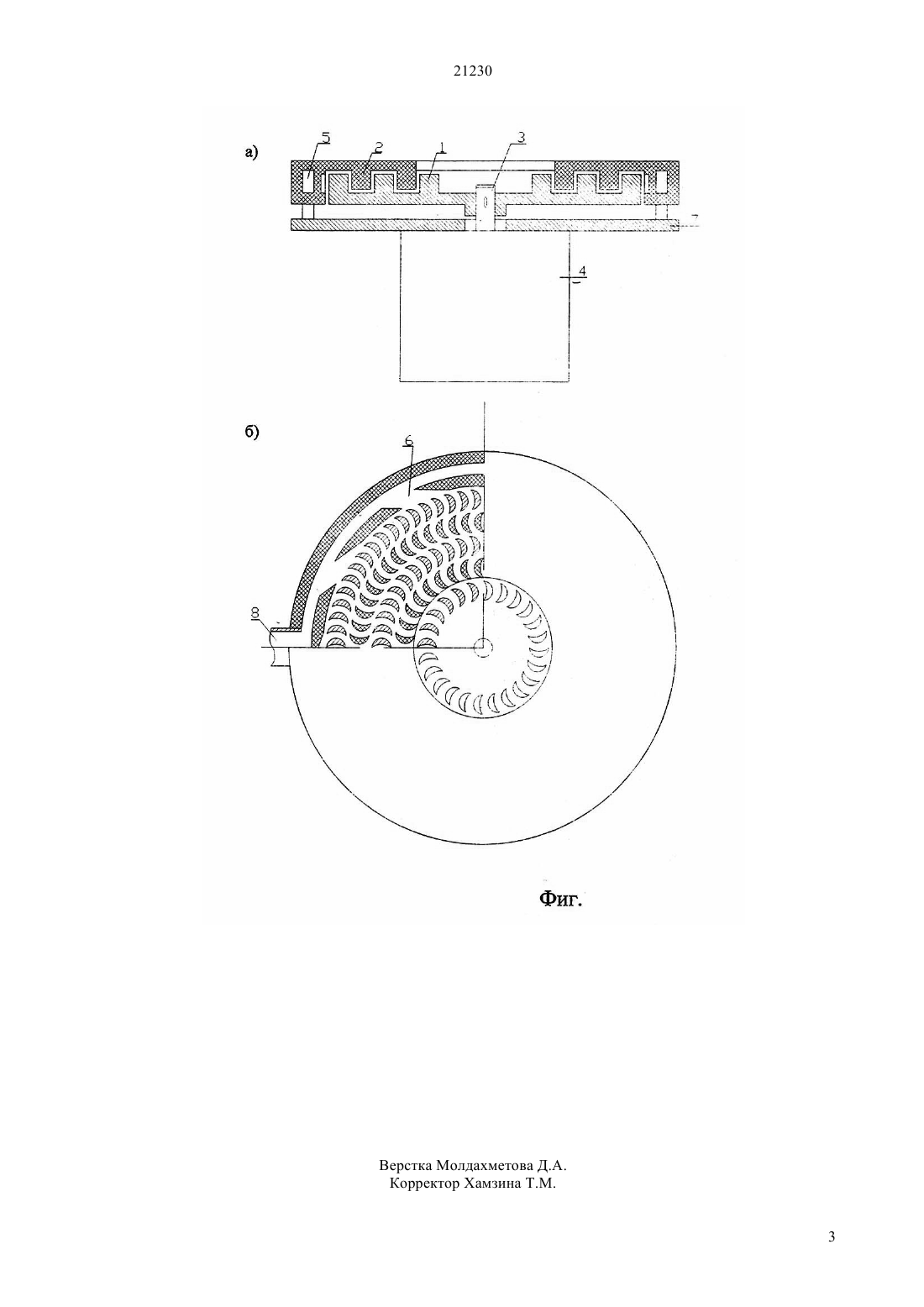

(51) 02 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к паровым турбинам и может быть использовано в электрических станциях. Более полное использования кинетической энергии пара осуществляется за счет того, что пар при выходе из сопл попадает на внешние рабочие лопатки турбины и заставляет ее вращаться при этом пар отражается от рабочих лопаток и попадает на неподвижную часть выполняющую роль отражателя,после отражателя попадает на рабочие лопатки расположенные по периметру диска с меньшим радиусом и дополнительно сообщает турбине вращающий момент и так далее до выхода пара из турбины. Тем самым мы увеличиваем коэффициент использования кинетической энергии пара.(72) Мунсызбай Толеухан Мусалимович Абдрахманов Евгений Валерьевич Абдрашев Олжас Бекетович Лухтин Сергей Александрович Бупешов Гамзат Таскалиевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Ландсберг Г.С. Элементарный учебник физики том 1. - М. Наука, 1985, стр. 578-579 21230 Изобретение относится к паровым турбинам и может быть использовано в электрических станциях. Известна паровая турбина см., например,Ландсберг Г.С. Элементарный учебник физики том 1. М. Наука, 1985, с 578-579, состоящая из стального цилиндра, внутри которого находиться вал с укрепленными на нем рабочими колесами. На рабочих колесах находятся особые изогнутые лопатки. Между рабочими колесами помещаются сопла или направляющие лопатки. Пар, вырываясь из промежутков между направляющими лопатками,попадает на лопатки рабочего колеса. Рабочее колесо при этом вращается производя работу. Входя в турбину по узкому паропроводу, пар выходит из нее по очень широкой трубе. Из-за того что, в данной турбине с одним и тем же радиусом закреплены направляющие и рабочие лопатки причем,последующие увеличения площадей лопаток приводят к снижению коэффициента полезного действия пара. Это можно объяснить тем, что скорость движения пара снижается после каждого отражения от направляющих лопаток. Пар проходя через турбину в дальнейшем не создает крутящий момент, а наоборот создает сопротивление вращению турбины. Известна конденсационная электрическая станция см., например, Рыжкин В.Я. Тепловые электрические станции. - М-Л. Энергия, 1967, с. 3036, 50-54, в которой используется турбина описанная выше, состоящая из трех одинаковых паровых турбин, сидящих на одном валу находящиеся в цилиндрах высокого, среднего и низкого давления с промежуточным перегревом. Данная конструкция турбины имеет низкий коэффициент полезного действия из-за того, что фактически работает турбина в цилиндре высокого давления так как пар выходя из цилиндра высокого давления может фактически из-за разности давления между цилиндрами создать тормозящий момент,тем самым уменьшая коэффициент полезного действия. Задача изобретения является более полное использования кинетической энергии пара. Техническая задача решается за счет того, что рабочие лопатки подвижной части турбины расположены перпендикулярно к плоскости по периметрам окружностей различных радиусов диска, причем направляющие лопатки неподвижной части расположены по периметру различных радиусов окружностей между рабочими лопатками,а также пар подается из множеств сопл,расположенных и направленных по касательной к окружности расположения внешних рабочих лопаток. При решении задачи таким образом увеличивается коэффициент полезного действия турбины. Паровая турбина фиг.1 а) вид сбоку, б) вид сверху. Паровая турбина состоит из подвижной 1 и неподвижной частей 2. Подвижная часть находятся на одном валу 3 с генератором 4. Неподвижная часть играет роль подачи пара на лопатки подвижной части турбины и отражателя пара. Подвижная часть выполнена в виде диска на которых закреплены на различных радиусах рабочие лопатки турбины, вертикально расположенные к плоскости диска, между которыми располагаются отражающие лопатки, закрепленные на различных радиусах неподвижной части диска. Неподвижная часть состоит из устройства подачи пара 5, расположенное вокруг подвижной части турбины и множеств сопл 6, подающих пар на внешние рабочие лопатки турбины и диска с отражателями. Вся конструкция закрепляется к опоре 7, пар подается через трубопровод 8. Сопла расположены таким образом, чтобы пар поступал непосредственно на внешние рабочие лопатки турбины. Отражатели расположены на диске с различными радиусами между рабочими лопатками турбины обеспечивающие направление пара на последующие рабочие лопатки турбины,расположенные на подвижной части турбины с меньшими радиусами. Паровая турбина работает следующим образом Пар, поступающий из сопла на турбину, бьет на рабочие лопатки диска с большим радиусом и приводит ее во вращение. Дальше отражаясь от рабочих лопаток пар попадает на направляющую неподвижной части и отражаясь от нее с меньшей скоростью бьет по рабочим лопаткам диска меньшего радиуса и так далее через следующий отражатель на следующие лопатки дисков еще меньшего радиуса и выходит из центра турбины. Это приводит к созданию дополнительного момента, то есть к увеличению коэффициента использования пара. ФОРМУЛА ИЗОБРЕТЕНИЯ Паровая турбина состоящая из подвижной и неподвижной частей, подвижная часть которого находится на одном валу с генератором, а неподвижная часть, состоит из устройства подачи пара на лопатки подвижной части турбины и отражателя пара, отличающаяся тем, что ось вращения турбины расположена вертикально,лопатки подвижной части турбины закреплены по окружности с различными радиусами вертикально к плоскости диска турбины, между которыми находятся отражающие лопатки, расположенные по окружности с различными радиусами и закрепленные вертикально к плоскости диска неподвижной части.
