Закрепитель анкерных стержней, патронированный, минеральный

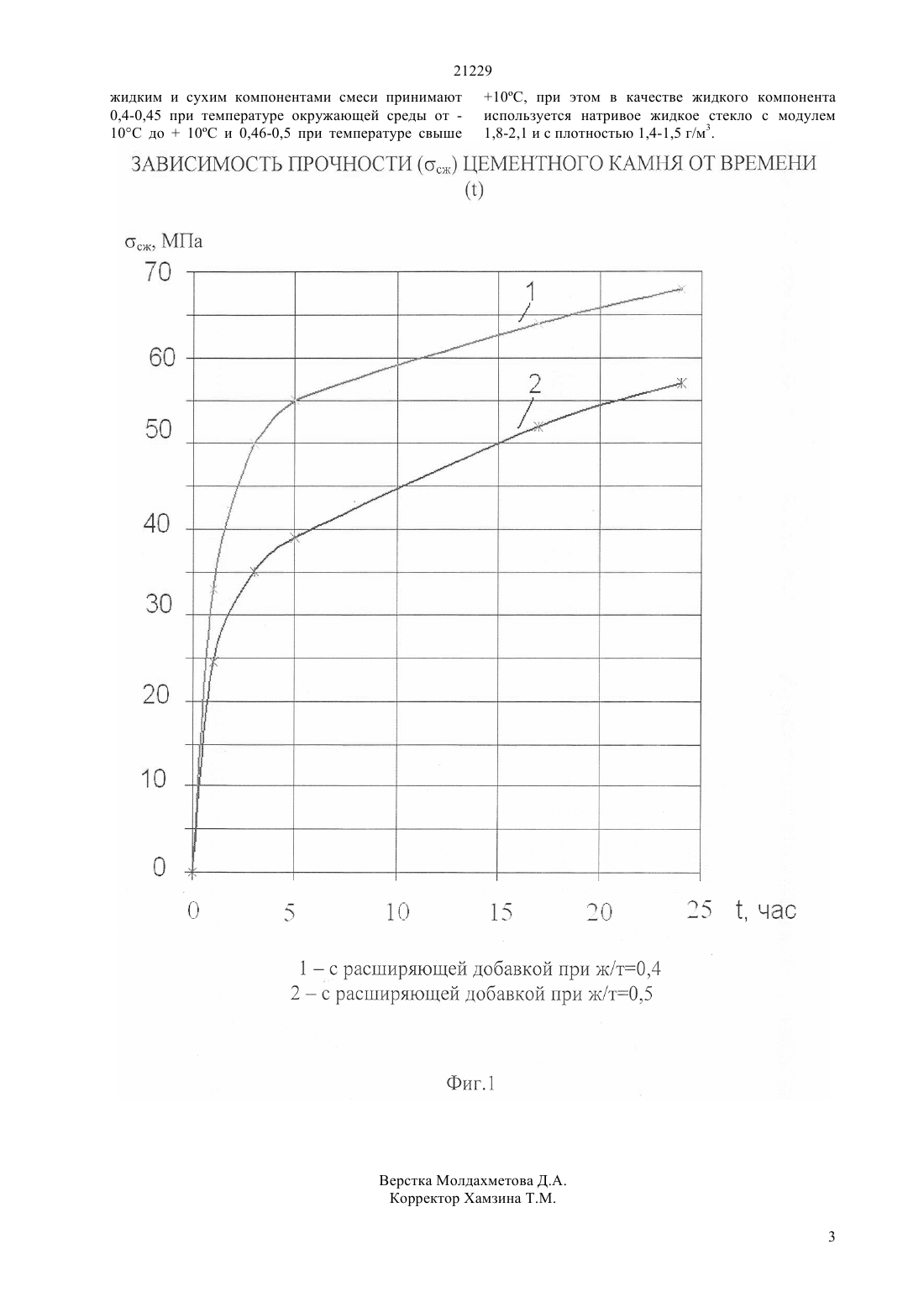

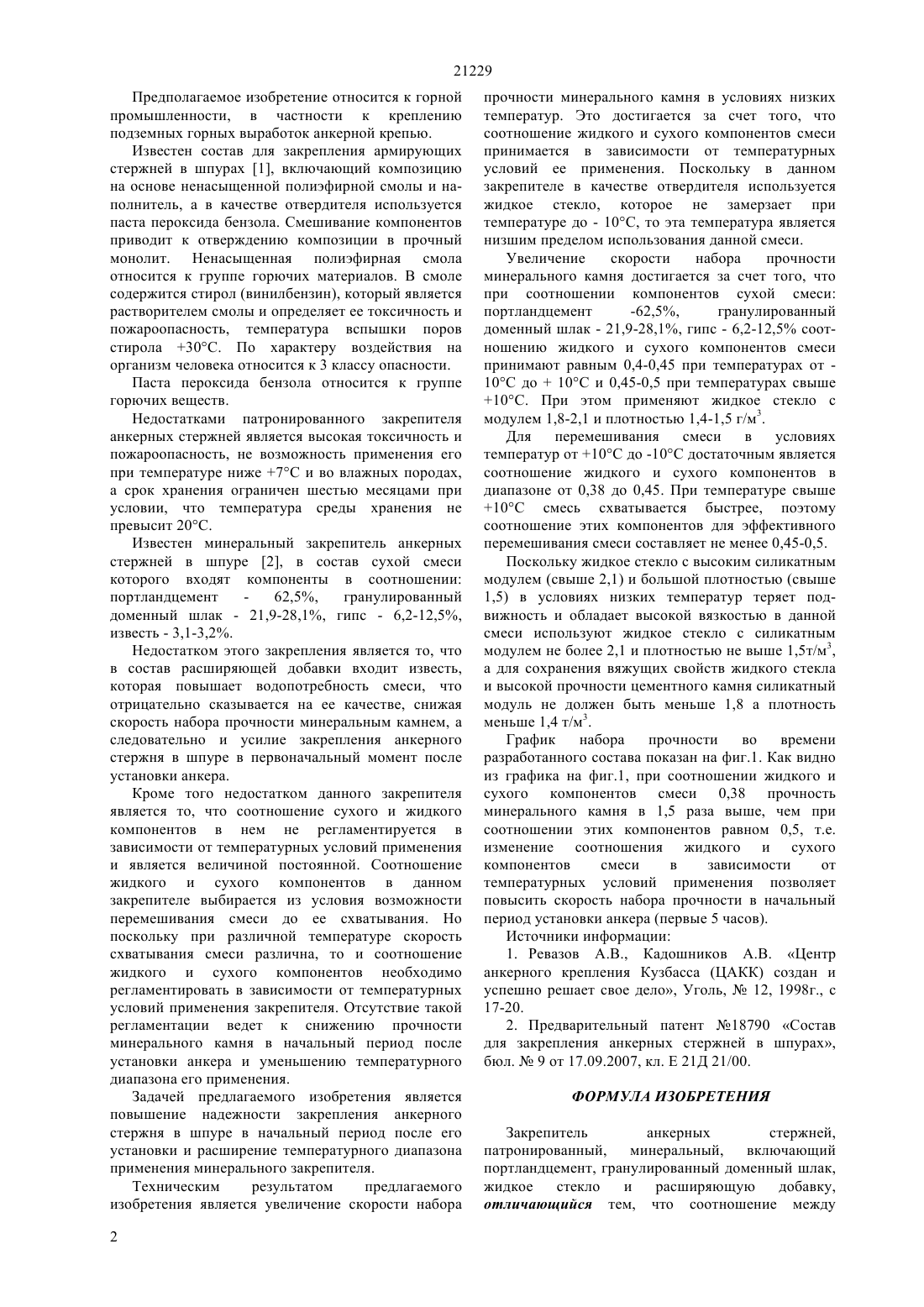

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конвейеров, откосов и металлических опор в скальных породах. Задачей предполагаемого изобретения является повышение надежности закрепления анкерных стержней в шпуре в начальный период после их установки и расширение температурного диапазона применения минерального закрепителя. Для этого в состав сухой смеси используют портландцемент 62,5, гранулированный доменный шлак - 21,928,1, гипс - 9,3-12,5, а соотношение между жидким и сухим компонентами смеси принимают 0,4-0,45 при температуре окружающей среды от 10 С до 10 С и 0,45 - 0,5 при температуре свыше 10 С, при этом в качестве жидкого компонента используют натриевое жидкое стекло с модулем 1,82,1 и плотностью 1,4-1,5 г/м 3.(72) Хасен Болат Пешатович Вареха Жорж Павлович Лис Сергей Николаевич(73) Товарищество с ограниченной ответственностью Институт проблем комплексного освоения недр(57) Предполагаемое изобретение относится к горно-строительной промышленности, в частности к креплению подземных горных выработок анкерной крепью, а также для крепления приводов 21229 Предполагаемое изобретение относится к горной промышленности, в частности к креплению подземных горных выработок анкерной крепью. Известен состав для закрепления армирующих стержней в шпурах 1, включающий композицию на основе ненасыщенной полиэфирной смолы и наполнитель, а в качестве отвердителя используется паста пероксида бензола. Смешивание компонентов приводит к отверждению композиции в прочный монолит. Ненасыщенная полиэфирная смола относится к группе горючих материалов. В смоле содержится стирол (винилбензин), который является растворителем смолы и определяет ее токсичность и пожароопасность, температура вспышки поров стирола 30 С. По характеру воздействия на организм человека относится к 3 классу опасности. Паста пероксида бензола относится к группе горючих веществ. Недостатками патронированного закрепителя анкерных стержней является высокая токсичность и пожароопасность, не возможность применения его при температуре ниже 7 С и во влажных породах,а срок хранения ограничен шестью месяцами при условии, что температура среды хранения не превысит 20 С. Известен минеральный закрепитель анкерных стержней в шпуре 2, в состав сухой смеси которого входят компоненты в соотношении портландцемент 62,5,гранулированный доменный шлак - 21,9-28,1, гипс - 6,2-12,5,известь - 3,1-3,2. Недостатком этого закрепления является то, что в состав расширяющей добавки входит известь,которая повышает водопотребность смеси, что отрицательно сказывается на ее качестве, снижая скорость набора прочности минеральным камнем, а следовательно и усилие закрепления анкерного стержня в шпуре в первоначальный момент после установки анкера. Кроме того недостатком данного закрепителя является то, что соотношение сухого и жидкого компонентов в нем не регламентируется в зависимости от температурных условий применения и является величиной постоянной. Соотношение жидкого и сухого компонентов в данном закрепителе выбирается из условия возможности перемешивания смеси до ее схватывания. Но поскольку при различной температуре скорость схватывания смеси различна, то и соотношение жидкого и сухого компонентов необходимо регламентировать в зависимости от температурных условий применения закрепителя. Отсутствие такой регламентации ведет к снижению прочности минерального камня в начальный период после установки анкера и уменьшению температурного диапазона его применения. Задачей предлагаемого изобретения является повышение надежности закрепления анкерного стержня в шпуре в начальный период после его установки и расширение температурного диапазона применения минерального закрепителя. Техническим результатом предлагаемого изобретения является увеличение скорости набора 2 прочности минерального камня в условиях низких температур. Это достигается за счет того, что соотношение жидкого и сухого компонентов смеси принимается в зависимости от температурных условий ее применения. Поскольку в данном закрепителе в качестве отвердителя используется жидкое стекло, которое не замерзает при температуре до - 10 С, то эта температура является низшим пределом использования данной смеси. Увеличение скорости набора прочности минерального камня достигается за счет того, что при соотношении компонентов сухой смеси портландцемент-62,5,гранулированный доменный шлак - 21,9-28,1, гипс - 6,2-12,5 соотношению жидкого и сухого компонентов смеси принимают равным 0,4-0,45 при температурах от 10 С до 10 С и 0,45-0,5 при температурах свыше 10 С. При этом применяют жидкое стекло с модулем 1,8-2,1 и плотностью 1,4-1,5 г/м 3. Для перемешивания смеси в условиях температур от 10 С до -10 С достаточным является соотношение жидкого и сухого компонентов в диапазоне от 0,38 до 0,45. При температуре свыше 10 С смесь схватывается быстрее, поэтому соотношение этих компонентов для эффективного перемешивания смеси составляет не менее 0,45-0,5. Поскольку жидкое стекло с высоким силикатным модулем (свыше 2,1) и большой плотностью (свыше 1,5) в условиях низких температур теряет подвижность и обладает высокой вязкостью в данной смеси используют жидкое стекло с силикатным модулем не более 2,1 и плотностью не выше 1,5 т/м 3,а для сохранения вяжущих свойств жидкого стекла и высокой прочности цементного камня силикатный модуль не должен быть меньше 1,8 а плотность меньше 1,4 т/м 3. График набора прочности во времени разработанного состава показан на фиг.1. Как видно из графика на фиг.1, при соотношении жидкого и сухого компонентов смеси 0,38 прочность минерального камня в 1,5 раза выше, чем при соотношении этих компонентов равном 0,5, т.е. изменение соотношения жидкого и сухого компонентов смеси в зависимости от температурных условий применения позволяет повысить скорость набора прочности в начальный период установки анкера (первые 5 часов). Источники информации 1. Ревазов А.В., Кадошников А.В. Центр анкерного крепления Кузбасса (ЦАКК) создан и успешно решает свое дело, Уголь,12, 1998 г., с 17-20. 2. Предварительный патент 18790 Состав для закрепления анкерных стержней в шпурах,бюл.9 от 17.09.2007, кл. Е 21 Д 21/00. ФОРМУЛА ИЗОБРЕТЕНИЯ Закрепитель анкерных стержней,патронированный, минеральный, включающий портландцемент, гранулированный доменный шлак,жидкое стекло и расширяющую добавку,отличающийся тем, что соотношение между 21229 жидким и сухим компонентами смеси принимают 0,4-0,45 при температуре окружающей среды от 10 С до 10 С и 0,46-0,5 при температуре свыше 10, при этом в качестве жидкого компонента используется натривое жидкое стекло с модулем 1,8-2,1 и с плотностью 1,4-1,5 г/м 3.
