Роторная таблеточная машина

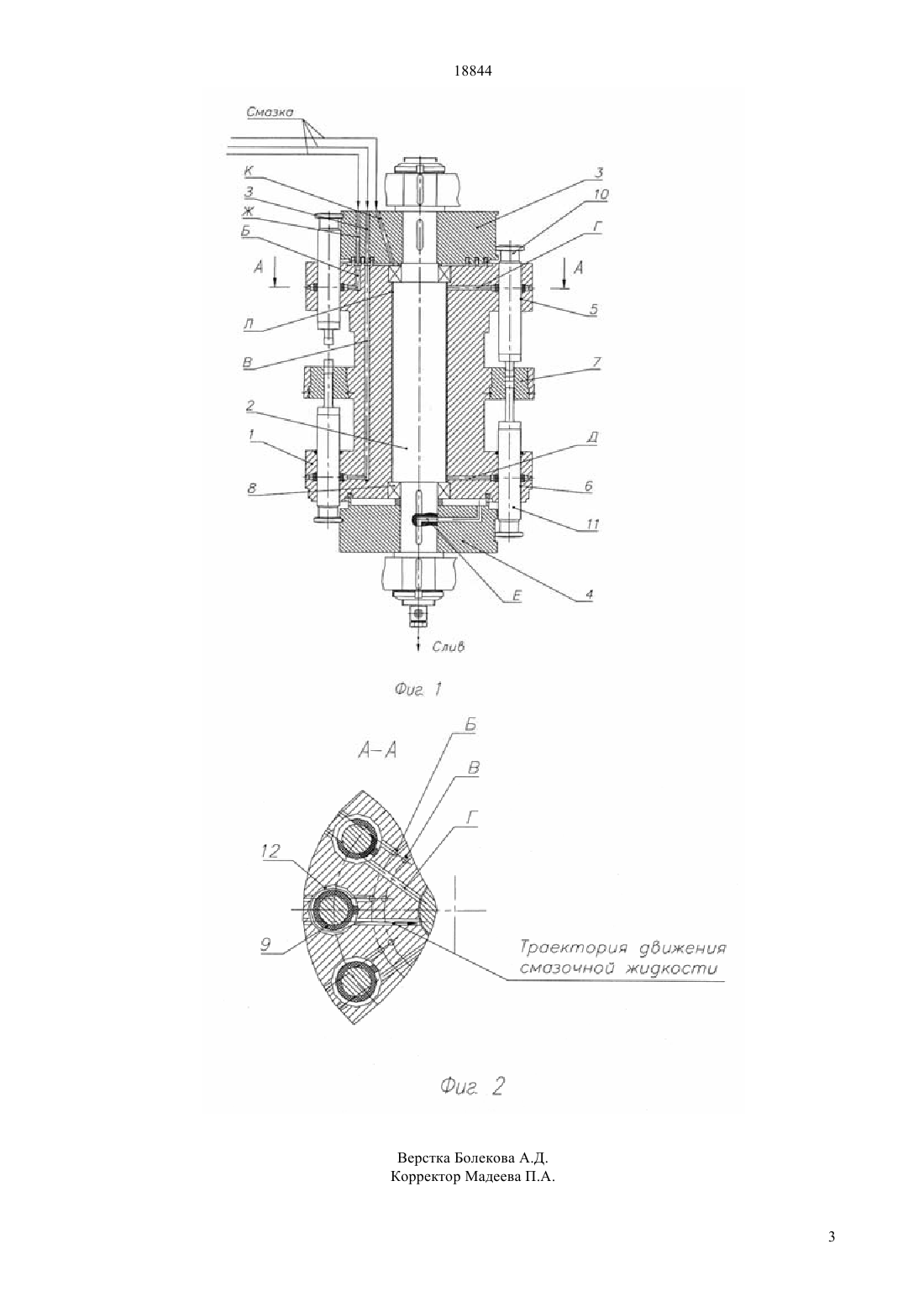

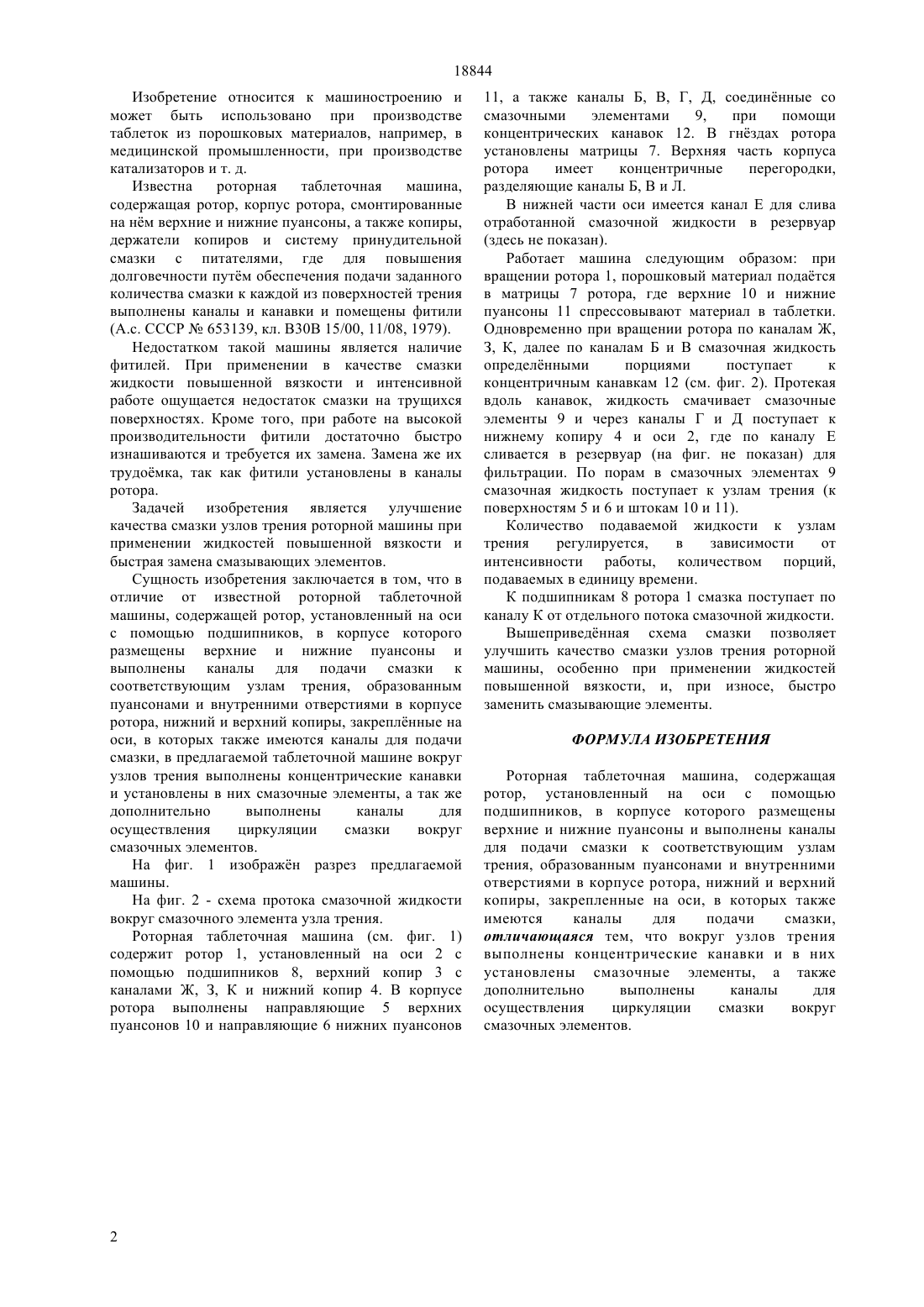

(51) 30 15/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Роторная таблеточная машина может использоваться при производстве таблеток из порошкового материала. В корпусе ротора выполнены концентрические канавки со смазочными элементами, расположенными по периферии узлов трения, и каналы для подвода и отвода смазки,выполненные с возможностью циркуляции смазки по периметру смазочного элемента.(72) Горбушин Александр Вениаминович Березин Владимир Иванович Роганов Сергей Геннадьевич Сазонтов Анатолий Матвеевич Кондрат Валерий Павлович(73) Акционерное общество Ульбинский металлургический завод 18844 Изобретение относится к машиностроению и может быть использовано при производстве таблеток из порошковых материалов, например, в медицинской промышленности, при производстве катализаторов и т. д. Известна роторная таблеточная машина,содержащая ротор, корпус ротора, смонтированные на нм верхние и нижние пуансоны, а также копиры,держатели копиров и систему принудительной смазки с питателями, где для повышения долговечности путм обеспечения подачи заданного количества смазки к каждой из поверхностей трения выполнены каналы и канавки и помещены фитили(А.с. СССР 653139, кл. В 30 В 15/00, 11/08, 1979). Недостатком такой машины является наличие фитилей. При применении в качестве смазки жидкости повышенной вязкости и интенсивной работе ощущается недостаток смазки на трущихся поверхностях. Кроме того, при работе на высокой производительности фитили достаточно быстро изнашиваются и требуется их замена. Замена же их трудомка, так как фитили установлены в каналы ротора. Задачей изобретения является улучшение качества смазки узлов трения роторной машины при применении жидкостей повышенной вязкости и быстрая замена смазывающих элементов. Сущность изобретения заключается в том, что в отличие от известной роторной таблеточной машины, содержащей ротор, установленный на оси с помощью подшипников, в корпусе которого размещены верхние и нижние пуансоны и выполнены каналы для подачи смазки к соответствующим узлам трения, образованным пуансонами и внутренними отверстиями в корпусе ротора, нижний и верхний копиры, закреплнные на оси, в которых также имеются каналы для подачи смазки, в предлагаемой таблеточной машине вокруг узлов трения выполнены концентрические канавки и установлены в них смазочные элементы, а так же дополнительно выполнены каналы для осуществления циркуляции смазки вокруг смазочных элементов. На фиг. 1 изображн разрез предлагаемой машины. На фиг. 2 - схема протока смазочной жидкости вокруг смазочного элемента узла трения. Роторная таблеточная машина (см. фиг. 1) содержит ротор 1, установленный на оси 2 с помощью подшипников 8, верхний копир 3 с каналами Ж, З, К и нижний копир 4. В корпусе ротора выполнены направляющие 5 верхних пуансонов 10 и направляющие 6 нижних пуансонов 11, а также каналы Б, В, Г, Д, соединнные со смазочными элементами 9,при помощи концентрических канавок 12. В гнздах ротора установлены матрицы 7. Верхняя часть корпуса ротора имеет концентричные перегородки,разделяющие каналы Б, В и Л. В нижней части оси имеется канал Е для слива отработанной смазочной жидкости в резервуар(здесь не показан). Работает машина следующим образом при вращении ротора 1, порошковый материал податся в матрицы 7 ротора, где верхние 10 и нижние пуансоны 11 спрессовывают материал в таблетки. Одновременно при вращении ротора по каналам Ж,З, К, далее по каналам Б и В смазочная жидкость определнными порциями поступает к концентричным канавкам 12 (см. фиг. 2). Протекая вдоль канавок, жидкость смачивает смазочные элементы 9 и через каналы Г и Д поступает к нижнему копиру 4 и оси 2, где по каналу Е сливается в резервуар (на фиг. не показан) для фильтрации. По порам в смазочных элементах 9 смазочная жидкость поступает к узлам трения (к поверхностям 5 и 6 и штокам 10 и 11). Количество подаваемой жидкости к узлам трения регулируется,в зависимости от интенсивности работы, количеством порций,подаваемых в единицу времени. К подшипникам 8 ротора 1 смазка поступает по каналу К от отдельного потока смазочной жидкости. Вышеприведнная схема смазки позволяет улучшить качество смазки узлов трения роторной машины, особенно при применении жидкостей повышенной вязкости, и, при износе, быстро заменить смазывающие элементы. ФОРМУЛА ИЗОБРЕТЕНИЯ Роторная таблеточная машина, содержащая ротор, установленный на оси с помощью подшипников, в корпусе которого размещены верхние и нижние пуансоны и выполнены каналы для подачи смазки к соответствующим узлам трения, образованным пуансонами и внутренними отверстиями в корпусе ротора, нижний и верхний копиры, закрепленные на оси, в которых также имеются каналы для подачи смазки,отличающаяся тем, что вокруг узлов трения выполнены концентрические канавки и в них установлены смазочные элементы, а также дополнительно выполнены каналы для осуществления циркуляции смазки вокруг смазочных элементов.
