Установочный палец для базирования детали по отверстию

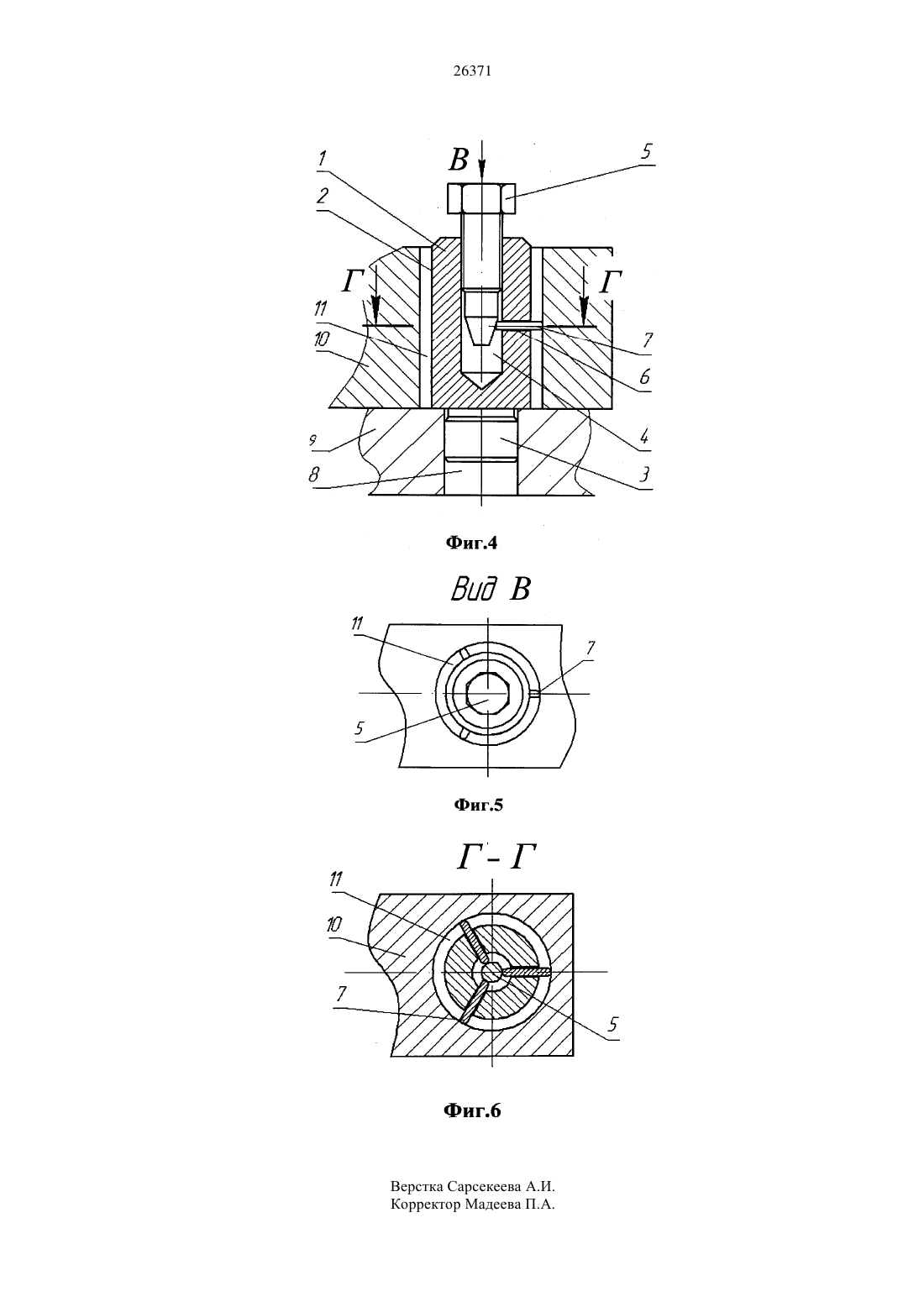

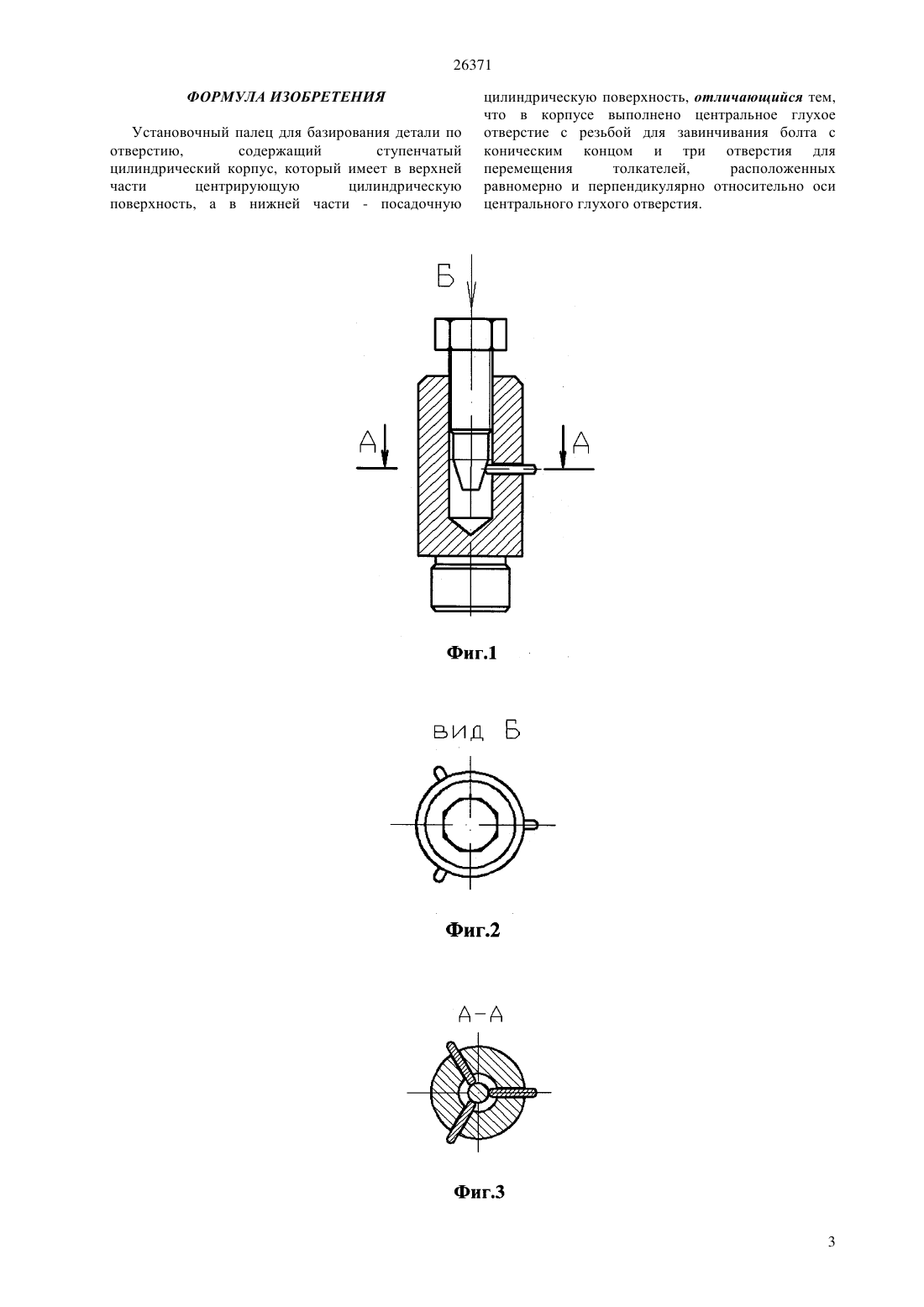

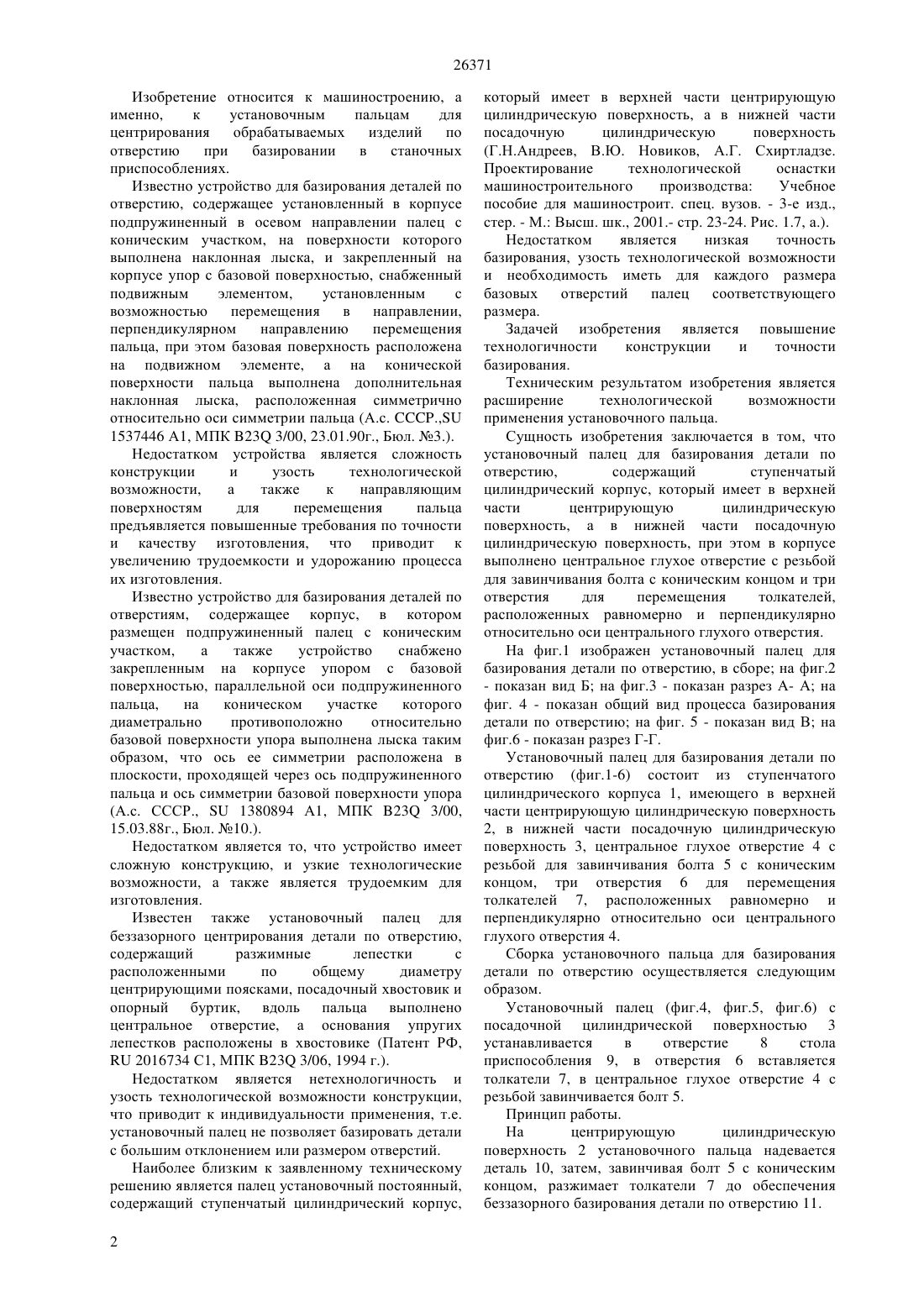

(51) 23 3/06 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является повышение технологичности конструкции и точности базирования. Установочный палец для базирования детали по отверстию,содержащий ступенчатый цилиндрический корпус, который имеет в верхней части центрирующую цилиндрическую поверхность, а в нижней части посадочную цилиндрическую поверхность, отличается тем, что в корпусе выполнено центральное глухое отверстие с резьбой для завинчивания болта с коническим концом и три отверстия для перемещения толкателей,расположенных равномерно и перпендикулярно относительно оси центрального глухого отверстия. Техническим результатом изобретения является расширение технологической возможности применения установочного пальца.(72) Боярский Вячеслав Григорьевич Шеров Карибек Тагаевич Сихимбаев Муратбай Риздихбаевич Шеров Айбек Карибекович Ракишев Асет Каригулович(73) Боярский Вячеслав Григорьевич Шеров Карибек Тагаевич(56) Андреев Г.Н., Новиков В.Ю., Схиртладзе А.Г. Проектирование технологической оснастки машиностроительного производства. Учебное пособие. -М. Высшая школа, 2001, с. 23-24, рис. 1.7,а.(54) УСТАНОВОЧНЫЙ ПАЛЕЦ ДЛЯ БАЗИРОВАНИЯ ДЕТАЛИ ПО ОТВЕРСТИЮ(57) Изобретение относится к машиностроению, а именно к установочным пальцам для центрирования обрабатываемых изделий по отверстию при базировании в станочных приспособлениях. 26371 Изобретение относится к машиностроению, а именно,к установочным пальцам для центрирования обрабатываемых изделий по отверстию при базировании в станочных приспособлениях. Известно устройство для базирования деталей по отверстию, содержащее установленный в корпусе подпружиненный в осевом направлении палец с коническим участком, на поверхности которого выполнена наклонная лыска, и закрепленный на корпусе упор с базовой поверхностью, снабженный подвижным элементом,установленным с возможностью перемещения в направлении,перпендикулярном направлению перемещения пальца, при этом базовая поверхность расположена на подвижном элементе, а на конической поверхности пальца выполнена дополнительная наклонная лыска, расположенная симметрично относительно оси симметрии пальца (А.с. .,1537446 А 1, МПК 23 3/00, 23.01.90 г., Бюл. 3.). Недостатком устройства является сложность конструкции и узость технологической возможности,а также к направляющим поверхностям для перемещения пальца предъявляется повышенные требования по точности и качеству изготовления, что приводит к увеличению трудоемкости и удорожанию процесса их изготовления. Известно устройство для базирования деталей по отверстиям, содержащее корпус, в котором размещен подпружиненный палец с коническим участком,а также устройство снабжено закрепленным на корпусе упором с базовой поверхностью, параллельной оси подпружиненного пальца,на коническом участке которого диаметрально противоположно относительно базовой поверхности упора выполнена лыска таким образом, что ось ее симметрии расположена в плоскости, проходящей через ось подпружиненного пальца и ось симметрии базовой поверхности упора(А.с. СССР.,1380894 А 1, МПК 23 3/00,15.03.88 г., Бюл. 10.). Недостатком является то, что устройство имеет сложную конструкцию, и узкие технологические возможности, а также является трудоемким для изготовления. Известен также установочный палец для беззазорного центрирования детали по отверстию,содержащий разжимные лепестки с расположенными по общему диаметру центрирующими поясками, посадочный хвостовик и опорный буртик, вдоль пальца выполнено центральное отверстие, а основания упругих лепестков расположены в хвостовике (Патент РФ, 2016734 С 1, МПК 23 3/06, 1994 г.). Недостатком является нетехнологичность и узость технологической возможности конструкции,что приводит к индивидуальности применения, т.е. установочный палец не позволяет базировать детали с большим отклонением или размером отверстий. Наиболее близким к заявленному техническому решению является палец установочный постоянный,содержащий ступенчатый цилиндрический корпус,2 который имеет в верхней части центрирующую цилиндрическую поверхность, а в нижней части посадочную цилиндрическую поверхность(Г.Н.Андреев, В.Ю. Новиков, А.Г. Схиртладзе. Проектирование технологической оснастки машиностроительного производства Учебное пособие для машиностроит. спец. вузов. - 3-е изд.,стер. - М. Высш. шк., 2001.- стр. 23-24. Рис. 1.7, а.). Недостатком является низкая точность базирования, узость технологической возможности и необходимость иметь для каждого размера базовых отверстий палец соответствующего размера. Задачей изобретения является повышение технологичности конструкции и точности базирования. Техническим результатом изобретения является расширение технологической возможности применения установочного пальца. Сущность изобретения заключается в том, что установочный палец для базирования детали по отверстию,содержащий ступенчатый цилиндрический корпус, который имеет в верхней части центрирующую цилиндрическую поверхность, а в нижней части посадочную цилиндрическую поверхность, при этом в корпусе выполнено центральное глухое отверстие с резьбой для завинчивания болта с коническим концом и три отверстия для перемещения толкателей,расположенных равномерно и перпендикулярно относительно оси центрального глухого отверстия. На фиг.1 изображен установочный палец для базирования детали по отверстию, в сборе на фиг.2- показан вид Б на фиг.3 - показан разрез А- А на фиг. 4 - показан общий вид процесса базирования детали по отверстию на фиг. 5 - показан вид В на фиг.6 - показан разрез Г-Г. Установочный палец для базирования детали по отверстию (фиг.1-6) состоит из ступенчатого цилиндрического корпуса 1, имеющего в верхней части центрирующую цилиндрическую поверхность 2, в нижней части посадочную цилиндрическую поверхность 3, центральное глухое отверстие 4 с резьбой для завинчивания болта 5 с коническим концом, три отверстия 6 для перемещения толкателей 7, расположенных равномерно и перпендикулярно относительно оси центрального глухого отверстия 4. Сборка установочного пальца для базирования детали по отверстию осуществляется следующим образом. Установочный палец (фиг.4, фиг.5, фиг.6) с посадочной цилиндрической поверхностью 3 устанавливается в отверстие 8 стола приспособления 9, в отверстия 6 вставляется толкатели 7, в центральное глухое отверстие 4 с резьбой завинчивается болт 5. Принцип работы. На центрирующую цилиндрическую поверхность 2 установочного пальца надевается деталь 10, затем, завинчивая болт 5 с коническим концом, разжимает толкатели 7 до обеспечения беззазорного базирования детали по отверстию 11. 26371 ФОРМУЛА ИЗОБРЕТЕНИЯ Установочный палец для базирования детали по отверстию,содержащий ступенчатый цилиндрический корпус, который имеет в верхней части центрирующую цилиндрическую поверхность, а в нижней части - посадочную цилиндрическую поверхность, отличающийся тем,что в корпусе выполнено центральное глухое отверстие с резьбой для завинчивания болта с коническим концом и три отверстия для перемещения толкателей,расположенных равномерно и перпендикулярно относительно оси центрального глухого отверстия.
