Озерная установка

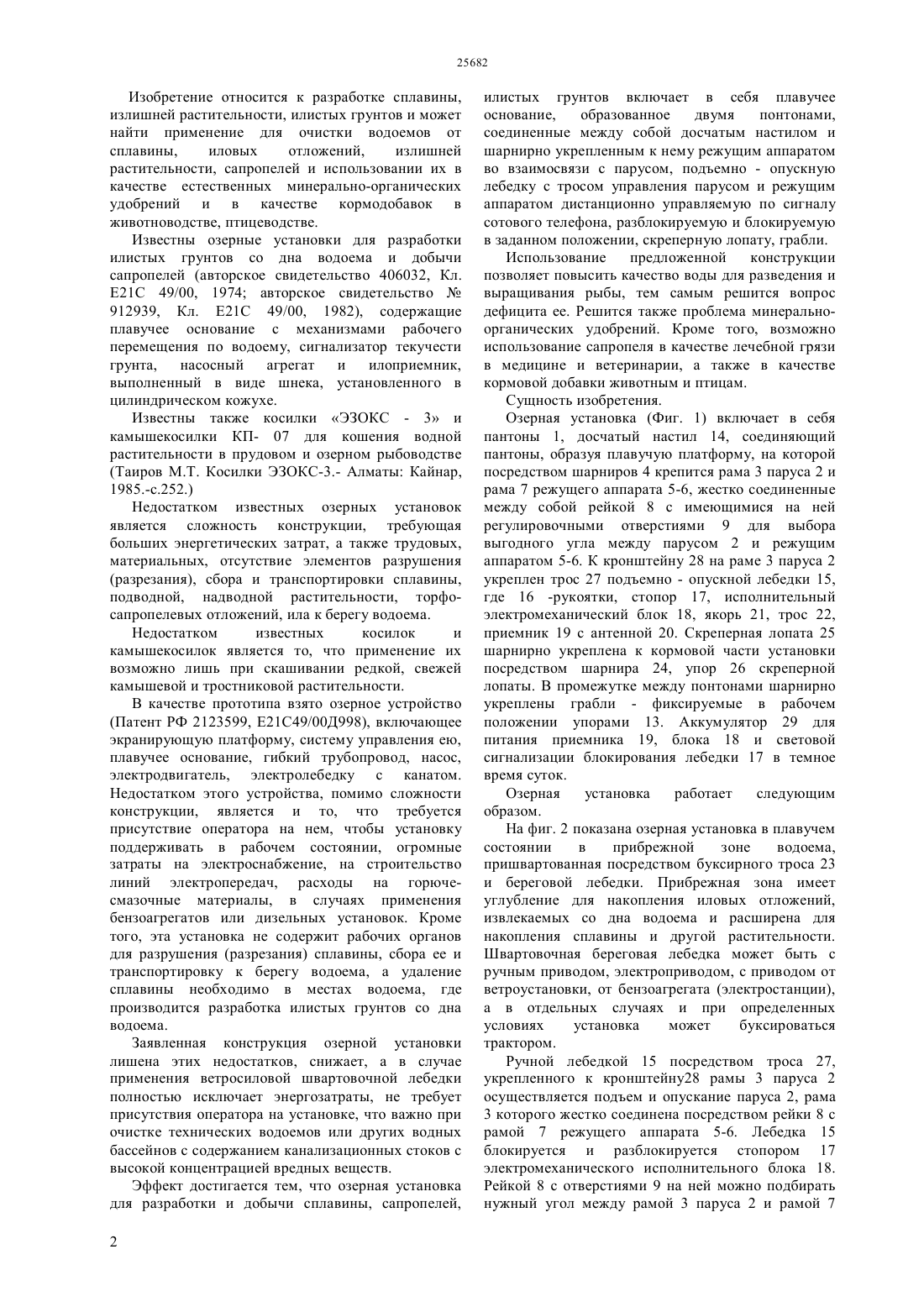

(51) 21 49/00 (2011.01) 02 5/28 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ соединенные между собой досчатым настилом,режущего аппарата, подъемно-опускной рамы с парусом, скреперной лопаты, ручной лебедки с тросом,радиоприемника с антенной,электромеханического блока дистанционного управления, аккумулятора. Изобретение направлено на- повышение качества воды в водоемах, которая может быть использована и как питьевая.- улучшение условий для разведения и выращивания ценной породы рыб, нежели карась,- разрешение дефицита рыбной продукции,- получение ценных кормовых добавок и витаминов из сапропелей, сплавины, корневищ камыша, а также прочей излишней растительности и иловых отложений для развития животноводства и птицеводства, а отходы их можно использовать в качестве естественных минерально-органических удобрений.(72) Тюленев Анатолий ПавловичГлушко Наталья АнатольевнаГлушко Сергей Иванович(57) Изобретение относится к разработке сплавины,излишней растительности, илистых грунтов и может найти применение для очистки водоемов от сплавины, иловых отложений, сапропелей и может найти применение для очистки водоемов от сплавины,иловых отложений,излишней растительности, сапропелей и использование их в качестве кормодобавок для животных и птиц, а также в качестве минерально-органических удобрений. Озерная установка состоит из плавучего основания,образованное двумя пантонами, 25682 Изобретение относится к разработке сплавины,излишней растительности, илистых грунтов и может найти применение для очистки водоемов от сплавины,иловых отложений,излишней растительности, сапропелей и использовании их в качестве естественных минерально-органических удобрений и в качестве кормодобавок в животноводстве, птицеводстве. Известны озерные установки для разработки илистых грунтов со дна водоема и добычи сапропелей (авторское свидетельство 406032, Кл. Е 21 С 49/00, 1974 авторское свидетельство 912939, Кл. Е 21 С 49/00, 1982), содержащие плавучее основание с механизмами рабочего перемещения по водоему, сигнализатор текучести грунта, насосный агрегат и илоприемник,выполненный в виде шнека, установленного в цилиндрическом кожухе. Известны также косилки ЭЗОКС - 3 и камышекосилки КП- 07 для кошения водной растительности в прудовом и озерном рыбоводстве(Таиров М.Т. Косилки ЭЗОКС-3.- Алматы Кайнар,1985.-.252.) Недостатком известных озерных установок является сложность конструкции, требующая больших энергетических затрат, а также трудовых,материальных, отсутствие элементов разрушения(разрезания), сбора и транспортировки сплавины,подводной, надводной растительности, торфосапропелевых отложений, ила к берегу водоема. Недостатком известных косилок и камышекосилок является то, что применение их возможно лишь при скашивании редкой, свежей камышевой и тростниковой растительности. В качестве прототипа взято озерное устройство(Патент РФ 2123599, Е 21 С 49/00 Д 998), включающее экранирующую платформу, систему управления ею,плавучее основание, гибкий трубопровод, насос,электродвигатель, электролебедку с канатом. Недостатком этого устройства, помимо сложности конструкции, является и то, что требуется присутствие оператора на нем, чтобы установку поддерживать в рабочем состоянии, огромные затраты на электроснабжение, на строительство линий электропередач, расходы на горючесмазочные материалы, в случаях применения бензоагрегатов или дизельных установок. Кроме того, эта установка не содержит рабочих органов для разрушения (разрезания) сплавины, сбора ее и транспортировку к берегу водоема, а удаление сплавины необходимо в местах водоема, где производится разработка илистых грунтов со дна водоема. Заявленная конструкция озерной установки лишена этих недостатков, снижает, а в случае применения ветросиловой швартовочной лебедки полностью исключает энергозатраты, не требует присутствия оператора на установке, что важно при очистке технических водоемов или других водных бассейнов с содержанием канализационных стоков с высокой концентрацией вредных веществ. Эффект достигается тем, что озерная установка для разработки и добычи сплавины, сапропелей,2 илистых грунтов включает в себя плавучее основание,образованное двумя понтонами,соединенные между собой досчатым настилом и шарнирно укрепленным к нему режущим аппаратом во взаимосвязи с парусом, подъемно - опускную лебедку с тросом управления парусом и режущим аппаратом дистанционно управляемую по сигналу сотового телефона, разблокируемую и блокируемую в заданном положении, скреперную лопату, грабли. Использование предложенной конструкции позволяет повысить качество воды для разведения и выращивания рыбы, тем самым решится вопрос дефицита ее. Решится также проблема минеральноорганических удобрений. Кроме того, возможно использование сапропеля в качестве лечебной грязи в медицине и ветеринарии, а также в качестве кормовой добавки животным и птицам. Сущность изобретения. Озерная установка (Фиг. 1) включает в себя пантоны 1, досчатый настил 14, соединяющий пантоны, образуя плавучую платформу, на которой посредством шарниров 4 крепится рама 3 паруса 2 и рама 7 режущего аппарата 5-6, жестко соединенные между собой рейкой 8 с имеющимися на ней регулировочными отверстиями 9 для выбора выгодного угла между парусом 2 и режущим аппаратом 5-6. К кронштейну 28 на раме 3 паруса 2 укреплен трос 27 подъемно - опускной лебедки 15,где 16 -рукоятки, стопор 17, исполнительный электромеханический блок 18, якорь 21, трос 22,приемник 19 с антенной 20. Скреперная лопата 25 шарнирно укреплена к кормовой части установки посредством шарнира 24, упор 26 скреперной лопаты. В промежутке между понтонами шарнирно укреплены грабли - фиксируемые в рабочем положении упорами 13. Аккумулятор 29 для питания приемника 19, блока 18 и световой сигнализации блокирования лебедки 17 в темное время суток. Озерная установка работает следующим образом. На фиг. 2 показана озерная установка в плавучем состоянии в прибрежной зоне водоема,пришвартованная посредством буксирного троса 23 и береговой лебедки. Прибрежная зона имеет углубление для накопления иловых отложений,извлекаемых со дна водоема и расширена для накопления сплавины и другой растительности. Швартовочная береговая лебедка может быть с ручным приводом, электроприводом, с приводом от ветроустановки, от бензоагрегата (электростанции),а в отдельных случаях и при определенных условиях установка может буксироваться трактором. Ручной лебедкой 15 посредством троса 27,укрепленного к кронштейну 28 рамы 3 паруса 2 осуществляется подъем и опускание паруса 2, рама 3 которого жестко соединена посредством рейки 8 с рамой 7 режущего аппарата 5-6. Лебедка 15 блокируется и разблокируется стопором 17 электромеханического исполнительного блока 18. Рейкой 8 с отверстиями 9 на ней можно подбирать нужный угол между рамой 3 паруса 2 и рамой 7 режущего аппарата 5-6. Аккумулятор 29 предназначен для питания радиоприемника 19 и блока 18, а также для световой сигнализации разблокировки лебедки 15 в темное время суток. Скреперная лопата 25, шарнирно укрепленная к кормовой части установки и при движении установки к берегу, толкая перед собой иловые отложения и растительную массу, занимает вертикальное положение, прижимаясь к упору 26. Грабли 10-11 при движении установки на исходную позицию отклоняются,не препятствуя продвижению установки, а при буксировке установки к берегу грабли 10-11, собирая сплавину и другую растительность переходят в вертикальное положение с ограничением упорами 13. После подъема паруса 2 в соединении с режущим аппаратом 5-6 лебедка 15 блокируется стопором 17. Береговая лебедка разблокируется и установка под воздействием ветра отплывает на заданный участок водоема, после чего подается сигнал с сотового телефона и посредством радиоприемника 19 с антенной 20 и исполнительного электромеханического блока 18 разблокируется лебедка 15. Наклоняясь под воздействием (см. фиг.1), парус 2, наклоняясь, опускает режущий аппарат 5-6, врезающийся в сплавину и установка буксируется к берегу, разрезая сплавину и собирая граблями 10-11 ранее срезанную сплавину. Скреперная лопата 25 также расчищает путь движения установки и расталкивает путь для причаливания и швартовки установки в прибрежной зоне водоема. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Озерная установка, включающая плавучую платформу с понтонами и досчатым настилом, раму паруса,раму режущего аппарата,грабли,скреперную лопату, отличающаяся тем, что забор ила и транспортировка его к берегу водоема производится скреперной лопатой, шарнирно укрепленной к кормовой части установки. 2. Установка по п.1, отличающаяся тем, что режущий аппарат разрезает сплавину и корневища поверхностной,подводной и донной растительности. 3. Установка по п.1, отличающаяся тем, что грабли при движении собирают срезанную поверхностную,подводную и донную растительность, транспортируя ее к берегу. 4. Установка по п.1, отличающаяся тем, что при помощи паруса она транспортируется в исходное положение. 5. Установка по п.1, отличающаяся тем, что ручная лебедка управления парусом и режущим аппаратом, осуществляет их подъем в исходное положение. 6. Установка по п.1, отличающаяся тем, что посредством радиоприемного устройства с исполнительным механизмом достигается разблокировка лебедки и опускание режущего аппарата с парусом. 7. Установка по п.1, отличающаяся тем, что в рабочем положении транспортировка ее может осуществляться с берега водоема ручной лебедкой,ветросиловой лебедкой, электроприводом. 8. Установка по п.1, отличающаяся тем, что она может буксироваться любым трактором.
