Озерная установка

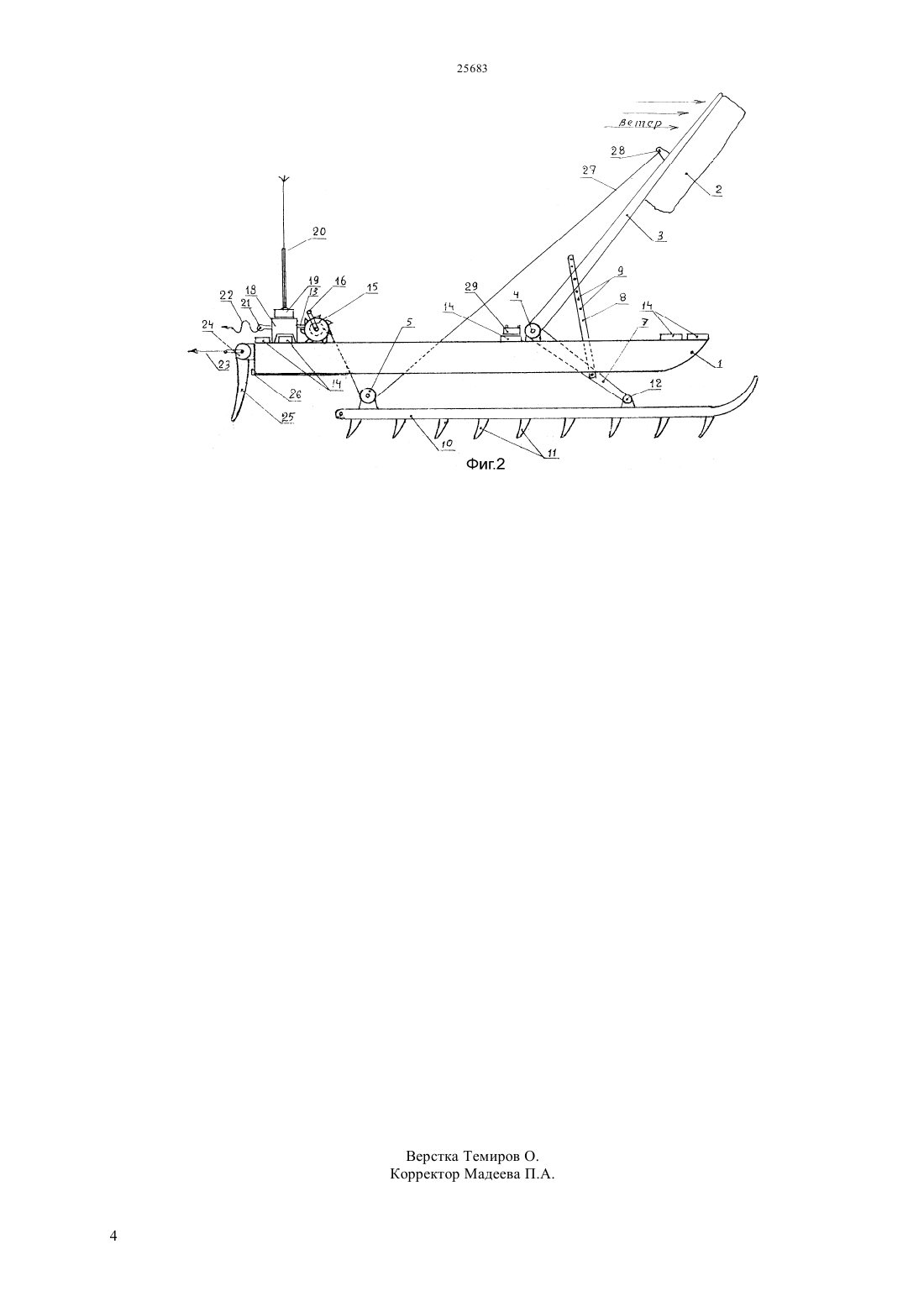

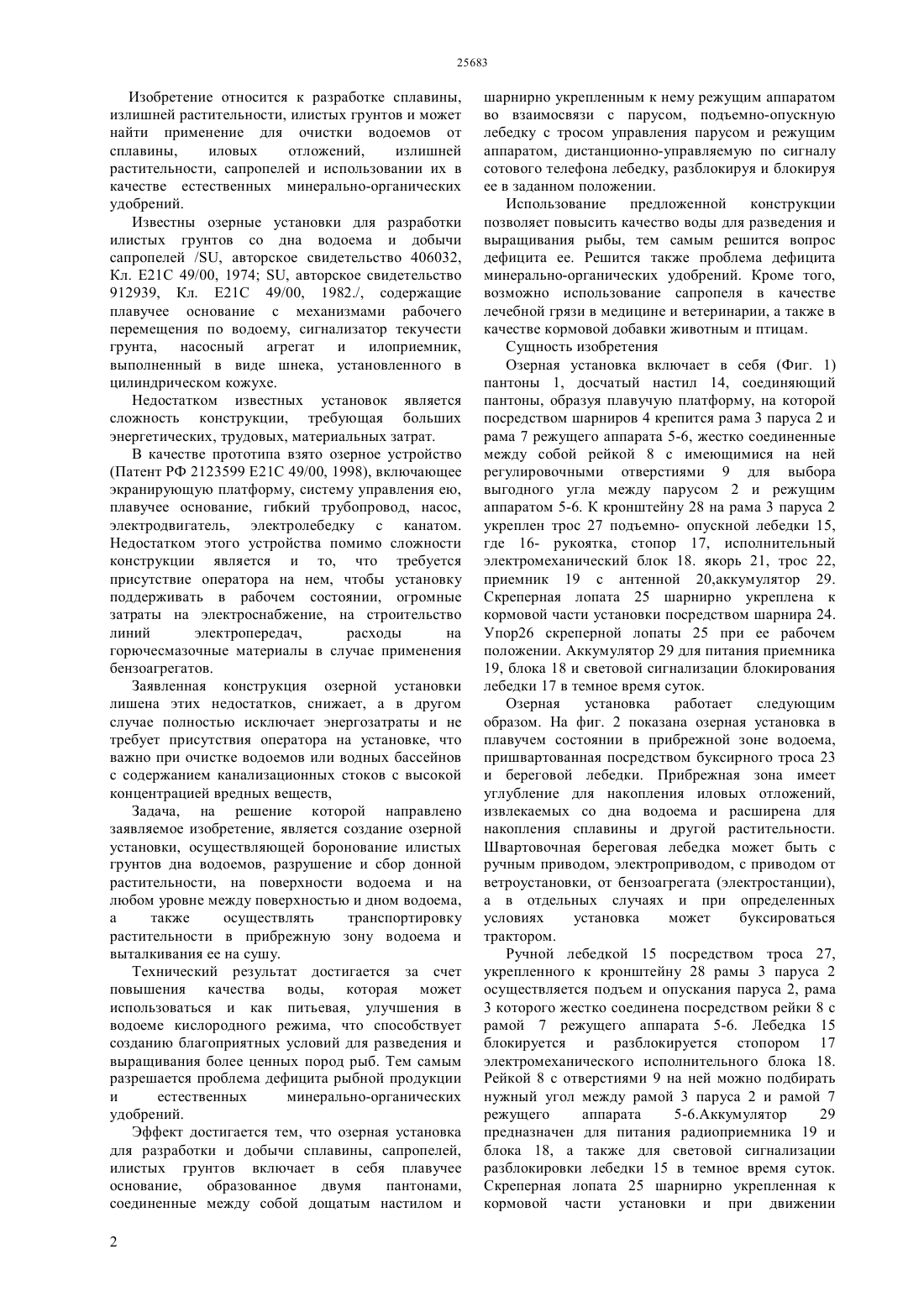

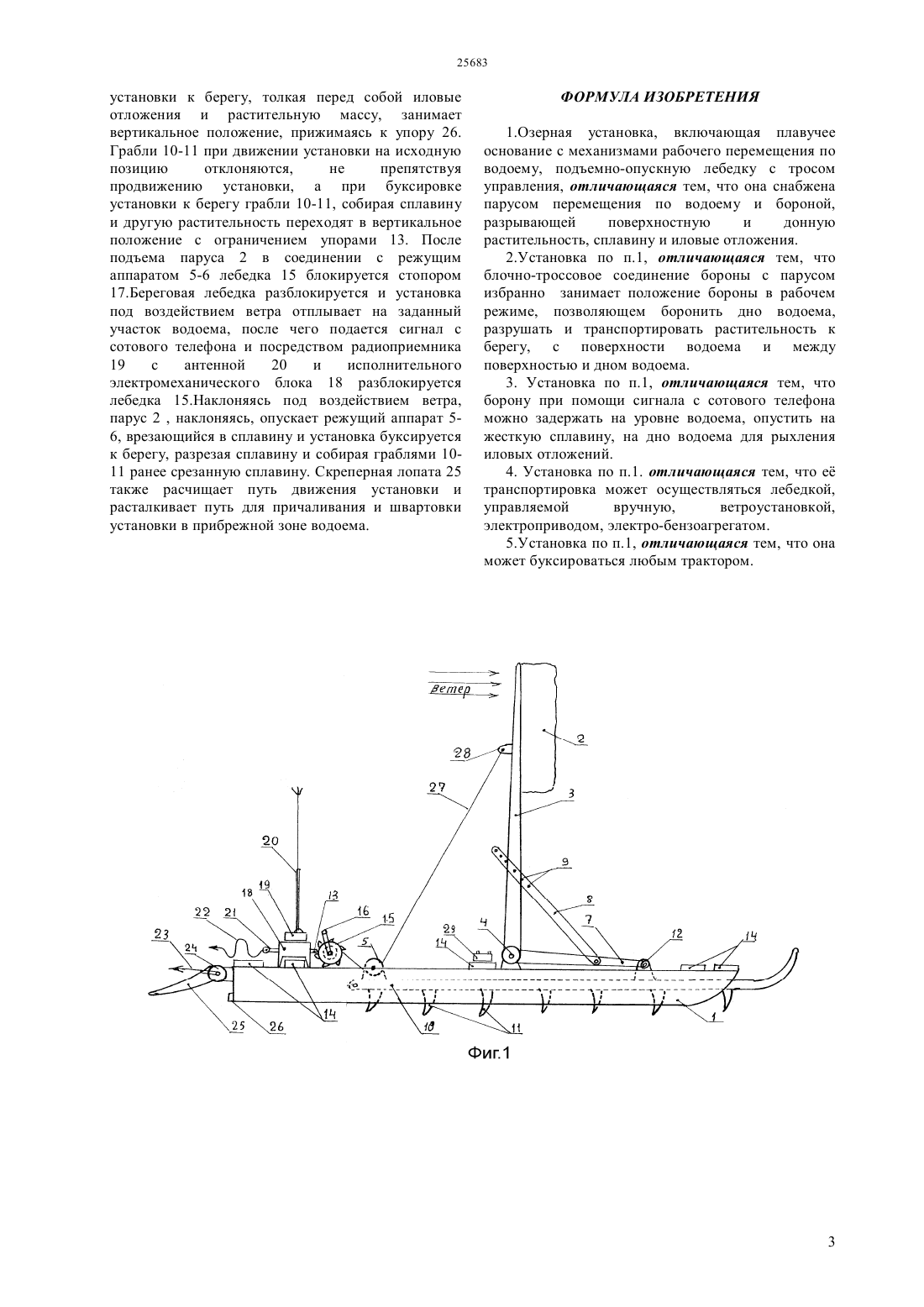

(51) 21 49/00 (2011.01) 02 5/28 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ экологической чистоте, снижает, а в других случаях исключает энергозатраты и не требует присутствия оператора на ней. Озерная установка включает в себя плавучую платформу, на которой крепятся рамы паруса и бороны, лебедку с ручным приводом и тросом,электромеханический блок, который с помощью радиоприемника с антенной управляется дистанционно, по сигналу с сотового телефона,скреперную лопату, которая собирает на пути движения установки сплавину, растительность,корневища и сталкивает их в прибрежный накопитель ила, сплавины. Манипулируя сигналом сотового телефона борону можно задержать на поверхности водоема,можно опустить на жесткую сплавину и на дно водоема для рыхления иловых отложении и срезывания донной растительности. После причаливания и швартовки установки к берегу производится подъем паруса и бороны. Лебедка блокируется и установка готова к следующему рабочему циклу. В конечном итоге предлагаемая озерная установка позволяет значительно снизить общие затраты по очистке водоемов от донного ила,сплавины и донной растительности.(72) Тюленев Анатолий ПавловичГлушко Наталья АнатольевнаГлушко Сергей Иванович(57) Изобретение относится к разработке илистых грунтов, донной растительности и может быть использовано для очистки водоемов от сплавин,иловых отложении и донной растительности и направлено на повышение качества воды, которая может быть использована в качестве питьевой, как стратегический резерв, на улучшения кислородного режима в водоеме, что создаст благоприятные условия для разведения и выращивания ценных пород рыбы, для разрешения проблемы дефицита рыбной продукции и разрешения проблемы дефицита естественных минерально-органических удобрении. Известны различные озерные установки. Главный их недостаток - сложность конструкции,обязательное присутствие на установке оператора,большие затраты на электроснабжение. Предлагаемая озерная установка лишена этих недостатков,соответствует стопроцентной Изобретение относится к разработке сплавины,излишней растительности, илистых грунтов и может найти применение для очистки водоемов от сплавины,иловых отложений,излишней растительности, сапропелей и использовании их в качестве естественных минерально-органических удобрений. Известны озерные установки для разработки илистых грунтов со дна водоема и добычи сапропелей /, авторское свидетельство 406032,Кл. Е 21 С 49/00, 1974 , авторское свидетельство 912939, Кл. Е 21 С 49/00, 1982./, содержащие плавучее основание с механизмами рабочего перемещения по водоему, сигнализатор текучести грунта, насосный агрегат и илоприемник,выполненный в виде шнека, установленного в цилиндрическом кожухе. Недостатком известных установок является сложность конструкции, требующая больших энергетических, трудовых, материальных затрат. В качестве прототипа взято озерное устройство(Патент РФ 2123599 Е 21 С 49/00, 1998), включающее экранирующую платформу, систему управления ею,плавучее основание, гибкий трубопровод, насос,электродвигатель, электролебедку с канатом. Недостатком этого устройства помимо сложности конструкции является и то, что требуется присутствие оператора на нем, чтобы установку поддерживать в рабочем состоянии, огромные затраты на электроснабжение, на строительство линий электропередач,расходы на горючесмазочные материалы в случае применения бензоагрегатов. Заявленная конструкция озерной установки лишена этих недостатков, снижает, а в другом случае полностью исключает энергозатраты и не требует присутствия оператора на установке, что важно при очистке водоемов или водных бассейнов с содержанием канализационных стоков с высокой концентрацией вредных веществ,Задача, на решение которой направлено заявляемое изобретение, является создание озерной установки, осуществляющей боронование илистых грунтов дна водоемов, разрушение и сбор донной растительности, на поверхности водоема и на любом уровне между поверхностью и дном водоема,а также осуществлять транспортировку растительности в прибрежную зону водоема и выталкивания ее на сушу. Технический результат достигается за счет повышения качества воды, которая может использоваться и как питьевая, улучшения в водоеме кислородного режима, что способствует созданию благоприятных условий для разведения и выращивания более ценных пород рыб. Тем самым разрешается проблема дефицита рыбной продукции и естественных минерально-органических удобрений. Эффект достигается тем, что озерная установка для разработки и добычи сплавины, сапропелей,илистых грунтов включает в себя плавучее основание,образованное двумя пантонами,соединенные между собой дощатым настилом и 2 шарнирно укрепленным к нему режущим аппаратом во взаимосвязи с парусом, подъемно-опускную лебедку с тросом управления парусом и режущим аппаратом, дистанционно-управляемую по сигналу сотового телефона лебедку, разблокируя и блокируя ее в заданном положении. Использование предложенной конструкции позволяет повысить качество воды для разведения и выращивания рыбы, тем самым решится вопрос дефицита ее. Решится также проблема дефицита минерально-органических удобрений. Кроме того,возможно использование сапропеля в качестве лечебной грязи в медицине и ветеринарии, а также в качестве кормовой добавки животным и птицам. Сущность изобретения Озерная установка включает в себя (Фиг. 1) пантоны 1, досчатый настил 14, соединяющий пантоны, образуя плавучую платформу, на которой посредством шарниров 4 крепится рама 3 паруса 2 и рама 7 режущего аппарата 5-6, жестко соединенные между собой рейкой 8 с имеющимися на ней регулировочными отверстиями 9 для выбора выгодного угла между парусом 2 и режущим аппаратом 5-6. К кронштейну 28 на рама 3 паруса 2 укреплен трос 27 подъемно- опускной лебедки 15,где 16- рукоятка, стопор 17, исполнительный электромеханический блок 18. якорь 21, трос 22,приемник 19 с антенной 20,аккумулятор 29. Скреперная лопата 25 шарнирно укреплена к кормовой части установки посредством шарнира 24. Упор 26 скреперной лопаты 25 при ее рабочем положении. Аккумулятор 29 для питания приемника 19, блока 18 и световой сигнализации блокирования лебедки 17 в темное время суток. Озерная установка работает следующим образом. На фиг. 2 показана озерная установка в плавучем состоянии в прибрежной зоне водоема,пришвартованная посредством буксирного троса 23 и береговой лебедки. Прибрежная зона имеет углубление для накопления иловых отложений,извлекаемых со дна водоема и расширена для накопления сплавины и другой растительности. Швартовочная береговая лебедка может быть с ручным приводом, электроприводом, с приводом от ветроустановки, от бензоагрегата (электростанции),а в отдельных случаях и при определенных условиях установка может буксироваться трактором. Ручной лебедкой 15 посредством троса 27,укрепленного к кронштейну 28 рамы 3 паруса 2 осуществляется подъем и опускания паруса 2, рама 3 которого жестко соединена посредством рейки 8 с рамой 7 режущего аппарата 5-6. Лебедка 15 блокируется и разблокируется стопором 17 электромеханического исполнительного блока 18. Рейкой 8 с отверстиями 9 на ней можно подбирать нужный угол между рамой 3 паруса 2 и рамой 7 режущего аппарата 5-6.Аккумулятор 29 предназначен для питания радиоприемника 19 и блока 18, а также для световой сигнализации разблокировки лебедки 15 в темное время суток. Скреперная лопата 25 шарнирно укрепленная к кормовой части установки и при движении установки к берегу, толкая перед собой иловые отложения и растительную массу, занимает вертикальное положение, прижимаясь к упору 26. Грабли 10-11 при движении установки на исходную позицию отклоняются,не препятствуя продвижению установки, а при буксировке установки к берегу грабли 10-11, собирая сплавину и другую растительность переходят в вертикальное положение с ограничением упорами 13. После подъема паруса 2 в соединении с режущим аппаратом 5-6 лебедка 15 блокируется стопором 17.Береговая лебедка разблокируется и установка под воздействием ветра отплывает на заданный участок водоема, после чего подается сигнал с сотового телефона и посредством радиоприемника 19 с антенной 20 и исполнительного электромеханического блока 18 разблокируется лебедка 15.Наклоняясь под воздействием ветра,парус 2 , наклоняясь, опускает режущий аппарат 56, врезающийся в сплавину и установка буксируется к берегу, разрезая сплавину и собирая граблями 1011 ранее срезанную сплавину. Скреперная лопата 25 также расчищает путь движения установки и расталкивает путь для причаливания и швартовки установки в прибрежной зоне водоема. ФОРМУЛА ИЗОБРЕТЕНИЯ 1.Озерная установка, включающая плавучее основание с механизмами рабочего перемещения по водоему, подъемно-опускную лебедку с тросом управления, отличающаяся тем, что она снабжена парусом перемещения по водоему и бороной,разрывающей поверхностную и донную растительность, сплавину и иловые отложения. 2.Установка по п.1, отличающаяся тем, что блочно-троссовое соединение бороны с парусом избранно занимает положение бороны в рабочем режиме, позволяющем боронить дно водоема,разрушать и транспортировать растительность к берегу, с поверхности водоема и между поверхностью и дном водоема. 3. Установка по п.1, отличающаяся тем, что борону при помощи сигнала с сотового телефона можно задержать на уровне водоема, опустить на жесткую сплавину, на дно водоема для рыхления иловых отложений. 4. Установка по п.1. отличающаяся тем, что е транспортировка может осуществляться лебедкой,управляемой вручную,ветроустановкой,электроприводом, электро-бензоагрегатом. 5.Установка по п.1, отличающаяся тем, что она может буксироваться любым трактором.
