Озерная установка

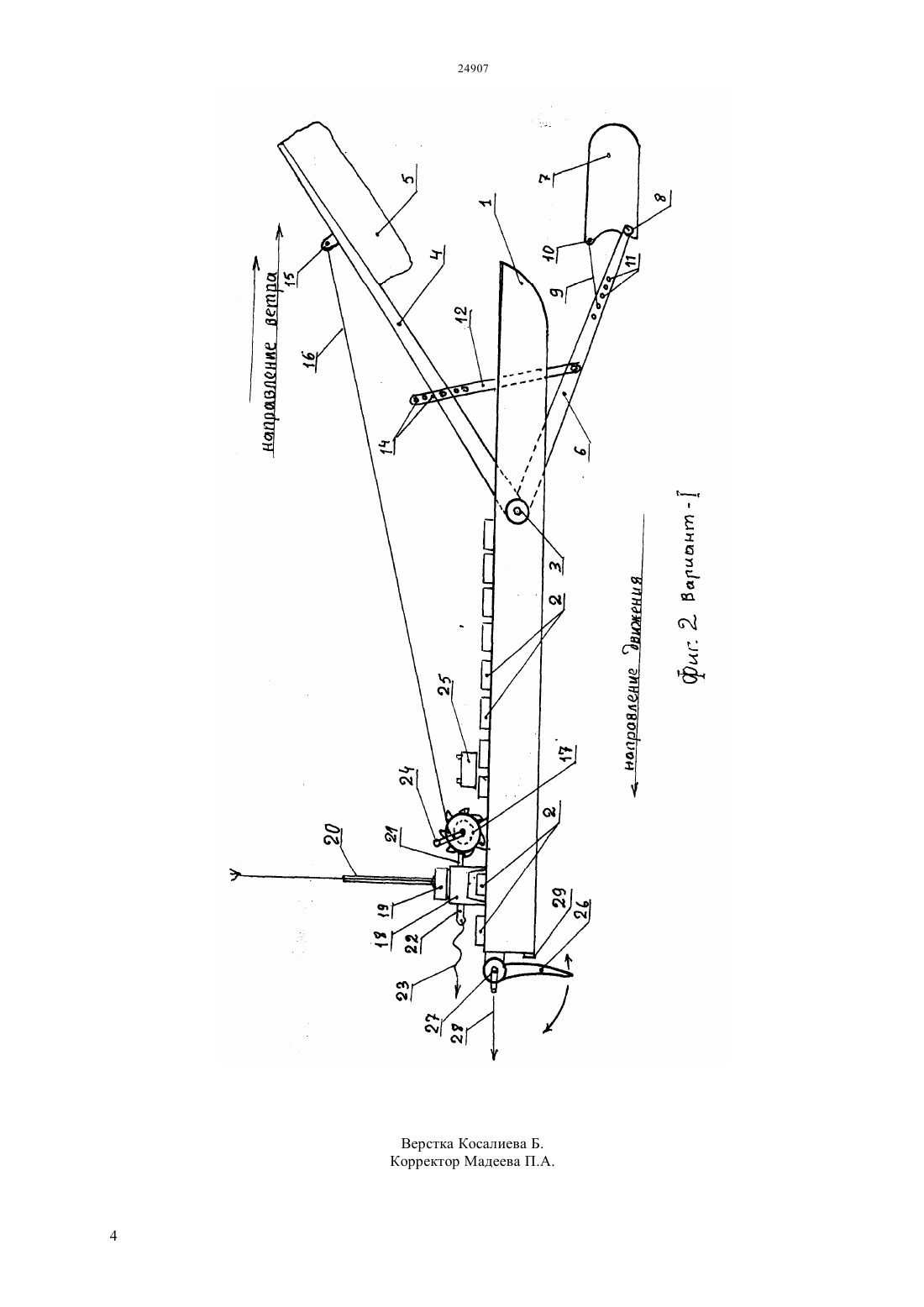

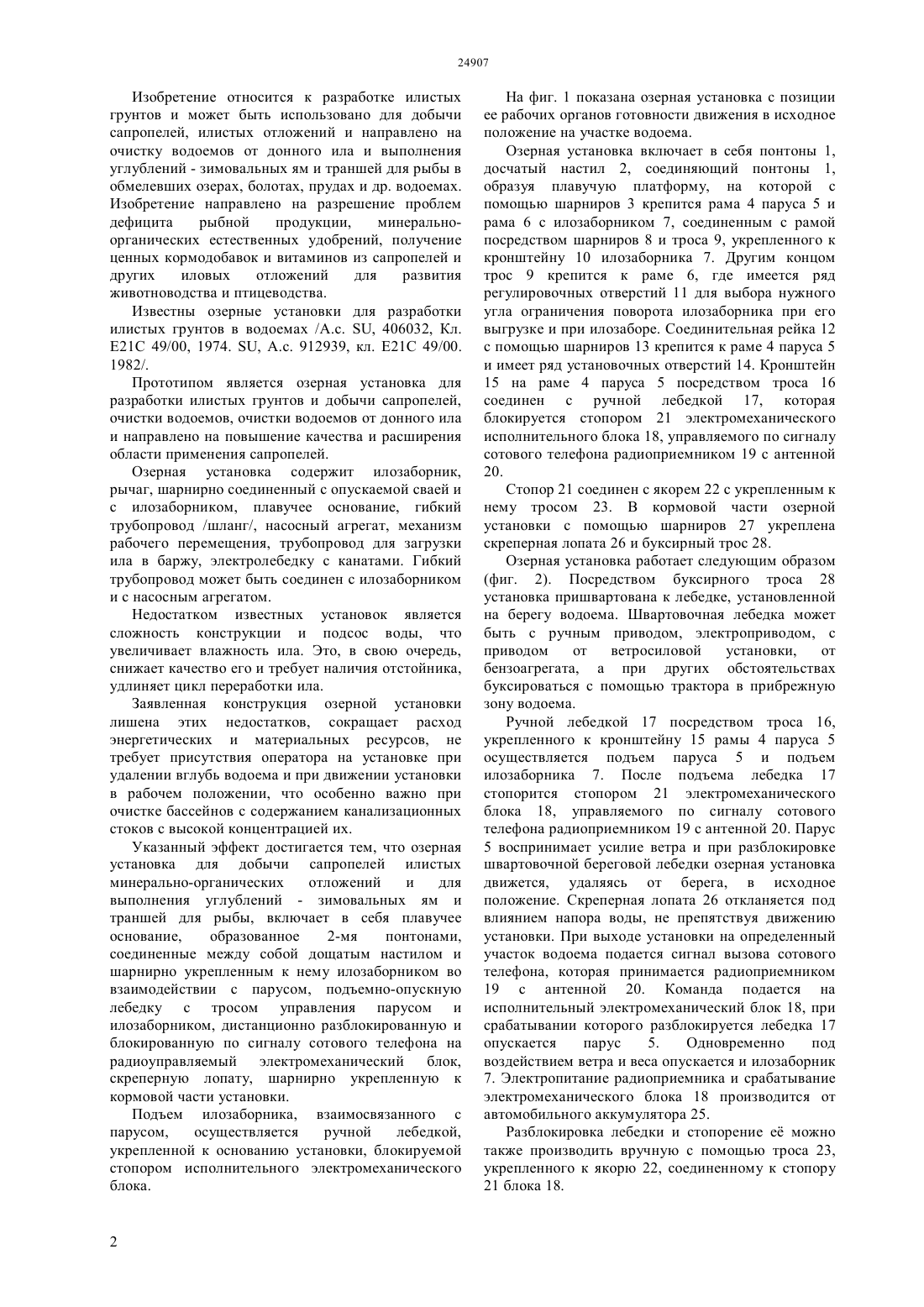

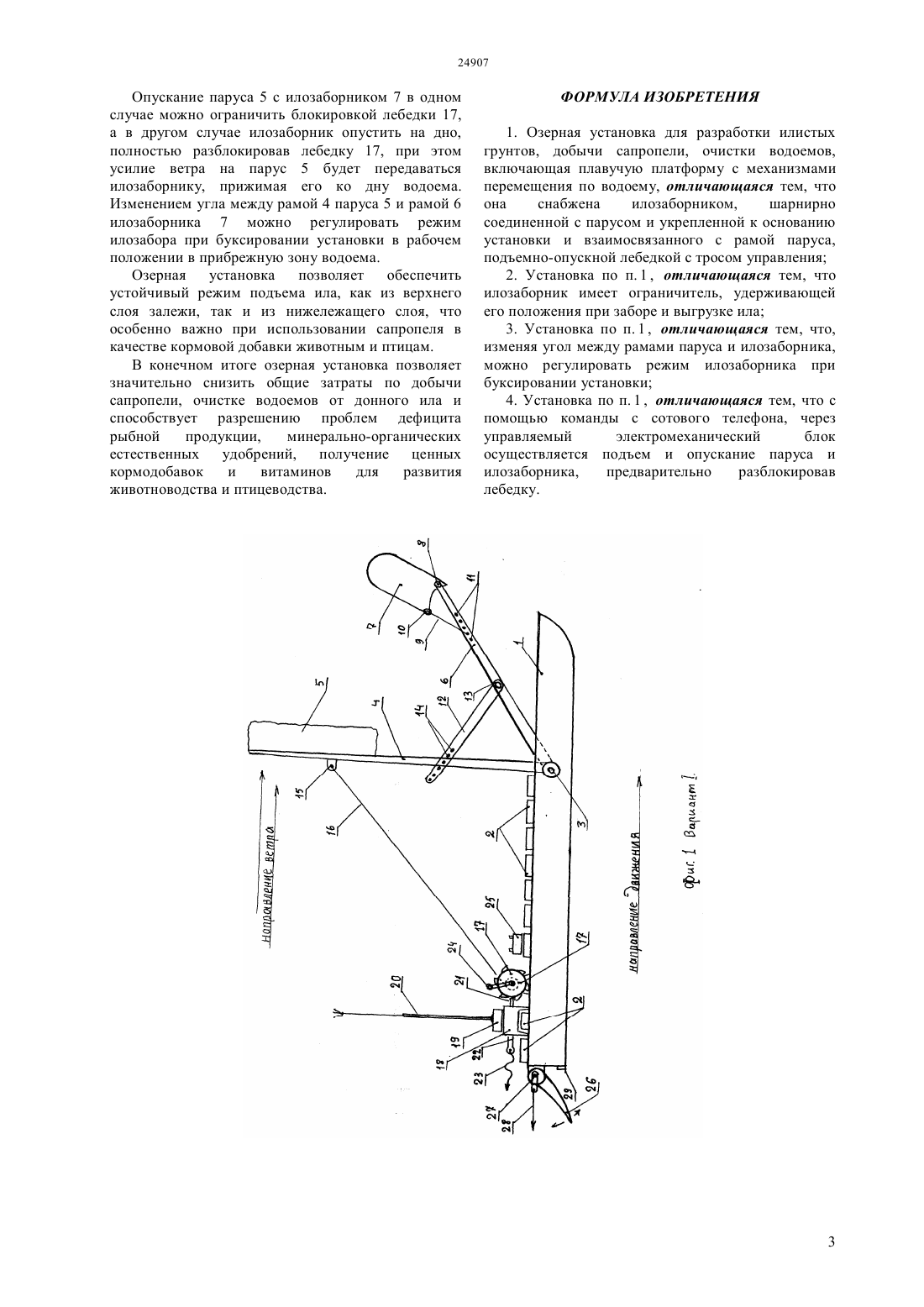

(51) 21 49/00 (2010.01) 02 5/28 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ взаимодействии с парусом, подъемно-опускную лебедку с тросом управления парусам и илозаборником, дистанционно разблокированную и блокируемую по сигналу сотового телефона на радиоуправляемой электронно-механический блок,скреперную лопату, шарнирно укрепленную к кормовой части установки. Озерная установка посредством буксирного троса пришвартовывается к лебедке. Швартовочная лебедка может быть с ручным и электроприводом. Ручной лебедкой посредством троса осуществляется подъем паруса и илозаборником. После подъема лебедка стопорится стопором электромеханического блока, управляемого по сигналу сотового телефона. Парус воспринимает усилие ветра и при разблокировке швартовочной береговой лебедке озерная установка движется, удаляясь от берега. Одновременно под воздействием ветра и веса опускается илозаборник. Изменением угла между рамами паруса и илозаборника можно регулировать режим илозабора при буксировании установки. Таким образом, озерная установка позволяет обеспечить устойчивый режим подъема ила как из верхнего слоя залежи ила так и из нижележащего слоя, что особенно важно при использовании сапропеля в качестве кормовой добавки животным и птицам. Озерная установка позволяет значительно снизить общие затраты по добыче сапропеля,очистке водоемов от донного ила и способствует разрешению проблемы дефицита рыбной продукции.(72) Тюленев Анатолий ПавловичГлушко Наталья АнатольевнаГлушко Сергей Иаанович(57) Изобретение относится к разработке илистых грунтов, добыче сапропелей, очистки водоемов от донного ила и направлена на выполнение углублений - зимовальных ям и траншей для рыбы в обмелевших озерах, прудах и других водоемах. Изобретение направлено на разрешение проблем дефицита рыбной продукции,естественных минерально-органических удобрении, получение ценных кормовых добавок и витаминов из сапропелей и других иловых отложении для развития животноводства и птицеводства. Известны различные озерные установки,которые по своей конструкции очень сложны,требуют больших материальных и энергетических затрат. Предложенная в изобретении установка лишена этих недостатков, а именно сокращает расход энергетических и материальных ресурсов, не требует присутствия человека на установке. Озерная установка включает в себя плавучее основание,образованное двумя понтонами,соединенными между собой дощатым настилом и шарнирно укрепленным к нему илозаборником во Изобретение относится к разработке илистых грунтов и может быть использовано для добычи сапропелей, илистых отложений и направлено на очистку водоемов от донного ила и выполнения углублений - зимовальных ям и траншей для рыбы в обмелевших озерах, болотах, прудах и др. водоемах. Изобретение направлено на разрешение проблем дефицита рыбной продукции,минеральноорганических естественных удобрений, получение ценных кормодобавок и витаминов из сапропелей и других иловых отложений для развития животноводства и птицеводства. Известны озерные установки для разработки илистых грунтов в водоемах /А.с. , 406032, Кл. Е 21 С 49/00, 1974. , А.с. 912939, кл. Е 21 С 49/00. 1982/. Прототипом является озерная установка для разработки илистых грунтов и добычи сапропелей,очистки водоемов, очистки водоемов от донного ила и направлено на повышение качества и расширения области применения сапропелей. Озерная установка содержит илозаборник,рычаг, шарнирно соединенный с опускаемой сваей и с илозаборником, плавучее основание, гибкий трубопровод /шланг/, насосный агрегат, механизм рабочего перемещения, трубопровод для загрузки ила в баржу, электролебедку с канатами. Гибкий трубопровод может быть соединен с илозаборником и с насосным агрегатом. Недостатком известных установок является сложность конструкции и подсос воды, что увеличивает влажность ила. Это, в свою очередь,снижает качество его и требует наличия отстойника,удлиняет цикл переработки ила. Заявленная конструкция озерной установки лишена этих недостатков, сокращает расход энергетических и материальных ресурсов, не требует присутствия оператора на установке при удалении вглубь водоема и при движении установки в рабочем положении, что особенно важно при очистке бассейнов с содержанием канализационных стоков с высокой концентрацией их. Указанный эффект достигается тем, что озерная установка для добычи сапропелей илистых минерально-органических отложений и для выполнения углублений - зимовальных ям и траншей для рыбы, включает в себя плавучее основание,образованное 2-мя понтонами,соединенные между собой дощатым настилом и шарнирно укрепленным к нему илозаборником во взаимодействии с парусом, подъемно-опускную лебедку с тросом управления парусом и илозаборником, дистанционно разблокированную и блокированную по сигналу сотового телефона на радиоуправляемый электромеханический блок,скреперную лопату, шарнирно укрепленную к кормовой части установки. Подъем илозаборника, взаимосвязанного с парусом,осуществляется ручной лебедкой,укрепленной к основанию установки, блокируемой стопором исполнительного электромеханического блока. На фиг. 1 показана озерная установка с позиции ее рабочих органов готовности движения в исходное положение на участке водоема. Озерная установка включает в себя понтоны 1,досчатый настил 2, соединяющий понтоны 1,образуя плавучую платформу, на которой с помощью шарниров 3 крепится рама 4 паруса 5 и рама 6 с илозаборником 7, соединенным с рамой посредством шарниров 8 и троса 9, укрепленного к кронштейну 10 илозаборника 7. Другим концом трос 9 крепится к раме 6, где имеется ряд регулировочных отверстий 11 для выбора нужного угла ограничения поворота илозаборника при его выгрузке и при илозаборе. Соединительная рейка 12 с помощью шарниров 13 крепится к раме 4 паруса 5 и имеет ряд установочных отверстий 14. Кронштейн 15 на раме 4 паруса 5 посредством троса 16 соединен с ручной лебедкой 17, которая блокируется стопором 21 электромеханического исполнительного блока 18, управляемого по сигналу сотового телефона радиоприемником 19 с антенной 20. Стопор 21 соединен с якорем 22 с укрепленным к нему тросом 23. В кормовой части озерной установки с помощью шарниров 27 укреплена скреперная лопата 26 и буксирный трос 28. Озерная установка работает следующим образом(фиг. 2). Посредством буксирного троса 28 установка пришвартована к лебедке, установленной на берегу водоема. Швартовочная лебедка может быть с ручным приводом, электроприводом, с приводом от ветросиловой установки,от бензоагрегата, а при других обстоятельствах буксироваться с помощью трактора в прибрежную зону водоема. Ручной лебедкой 17 посредством троса 16,укрепленного к кронштейну 15 рамы 4 паруса 5 осуществляется подъем паруса 5 и подъем илозаборника 7. После подъема лебедка 17 стопорится стопором 21 электромеханического блока 18, управляемого по сигналу сотового телефона радиоприемником 19 с антенной 20. Парус 5 воспринимает усилие ветра и при разблокировке швартовочной береговой лебедки озерная установка движется, удаляясь от берега, в исходное положение. Скреперная лопата 26 откланяется под влиянием напора воды, не препятствуя движению установки. При выходе установки на определенный участок водоема подается сигнал вызова сотового телефона, которая принимается радиоприемником 19 с антенной 20. Команда подается на исполнительный электромеханический блок 18, при срабатывании которого разблокируется лебедка 17 опускается парус 5. Одновременно под воздействием ветра и веса опускается и илозаборник 7. Электропитание радиоприемника и срабатывание электромеханического блока 18 производится от автомобильного аккумулятора 25. Разблокировка лебедки и стопорение е можно также производить вручную с помощью троса 23,укрепленного к якорю 22, соединенному к стопору 21 блока 18. Опускание паруса 5 с илозаборником 7 в одном случае можно ограничить блокировкой лебедки 17,а в другом случае илозаборник опустить на дно,полностью разблокировав лебедку 17, при этом усилие ветра на парус 5 будет передаваться илозаборнику, прижимая его ко дну водоема. Изменением угла между рамой 4 паруса 5 и рамой 6 илозаборника 7 можно регулировать режим илозабора при буксировании установки в рабочем положении в прибрежную зону водоема. Озерная установка позволяет обеспечить устойчивый режим подъема ила, как из верхнего слоя залежи, так и из нижележащего слоя, что особенно важно при использовании сапропеля в качестве кормовой добавки животным и птицам. В конечном итоге озерная установка позволяет значительно снизить общие затраты по добычи сапропели, очистке водоемов от донного ила и способствует разрешению проблем дефицита рыбной продукции,минерально-органических естественных удобрений, получение ценных кормодобавок и витаминов для развития животноводства и птицеводства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Озерная установка для разработки илистых грунтов, добычи сапропели, очистки водоемов,включающая плавучую платформу с механизмами перемещения по водоему, отличающаяся тем, что она снабжена илозаборником,шарнирно соединенной с парусом и укрепленной к основанию установки и взаимосвязанного с рамой паруса,подъемно-опускной лебедкой с тросом управления 2. Установка по п. 1 , отличающаяся тем, что илозаборник имеет ограничитель, удерживающей его положения при заборе и выгрузке ила 3. Установка по п. 1 , отличающаяся тем, что,изменяя угол между рамами паруса и илозаборника,можно регулировать режим илозаборника при буксировании установки 4. Установка по п. 1 , отличающаяся тем, что с помощью команды с сотового телефона, через управляемый электромеханический блок осуществляется подъем и опускание паруса и илозаборника,предварительно разблокировав лебедку.
