Озерная установка с парусом перемещения

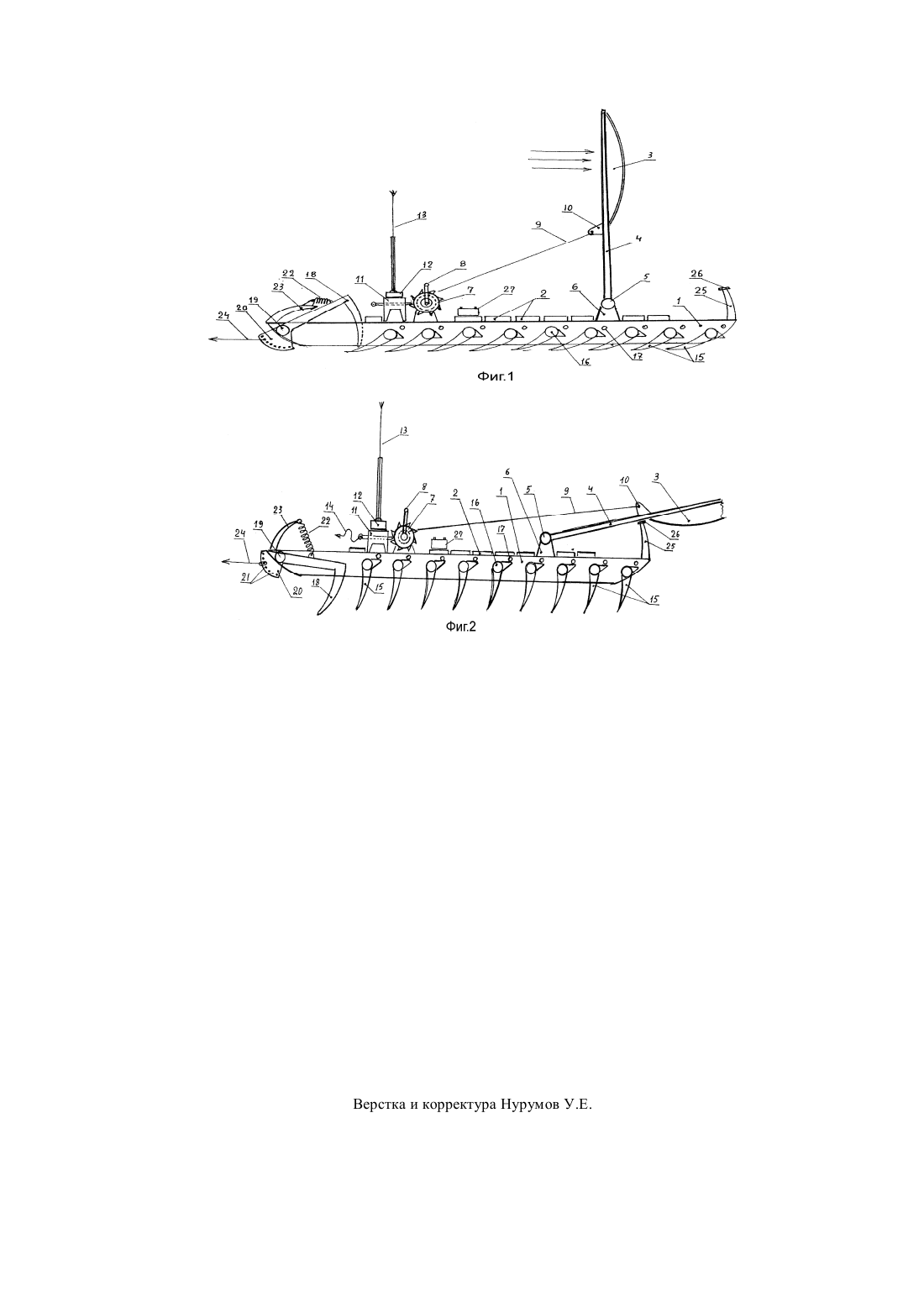

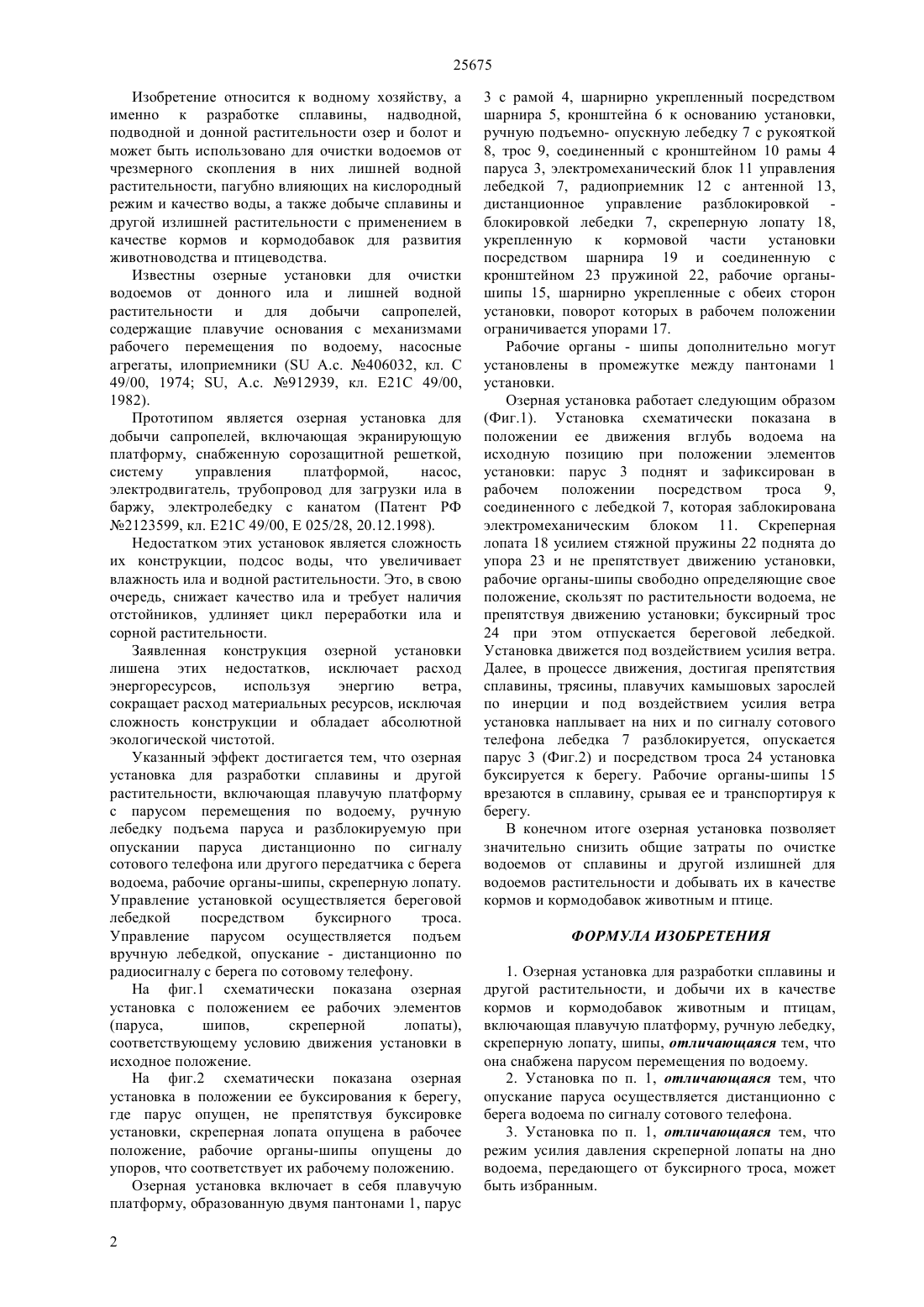

(51) 02 5/28 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ образованную 2-мя пантонами, соединенные между собой досчатым настилом, парус с рамой, шарнирно укрепленный к основанию платформы, ручную подъемно- опускную лебедку управления парусом,исполнительный электро- механический блок блокировки- разблокировки лебедки, посредством троса связанной с антенной для дистанционного управления лебедкой,скреперную лопату,шарнирно укрепленную к кормовой части установки, рабочие органы-шипы, шарнирно укрепленные по обеим сторонам установки,аккумуляторную батарею. Установка движется под воздействием усилия ветра. В процессе движения, достигая препятствие сплавины, трясины, плавучих камышовых зарослей по инерции и под воздействием усилия ветра установка наплывает на них и по сигналу сотового телефона лебедка разблокируется, пару опускается и посредством троса установка буксируется к берегу. Шипы врезаются в сплавину, срывая ее и транспортируя к берегу.(72) Тюленев Анатолий ПавловичГлушко Наталья АнатольевнаГлушко Сергей Иаанович(57) Изобретение относится к разработке сплавины,подводной, надводной и донной растительности озерно-болотной системы РК и может быть использовано для очистки водоемов от чрезмерного скопления в них вышеуказанных компонентов,пагубно влияющих на кислородный режим и качество воды, а также добыче сплавины и другой излишней растительности с применением в качестве кормов и кормодобавок для развития животноводства и птицеводства. Сущность изобретения заключается в том, что озерная установка содержит плавучую платформу, 25675 Изобретение относится к водному хозяйству, а именно к разработке сплавины, надводной,подводной и донной растительности озер и болот и может быть использовано для очистки водоемов от чрезмерного скопления в них лишней водной растительности, пагубно влияющих на кислородный режим и качество воды, а также добыче сплавины и другой излишней растительности с применением в качестве кормов и кормодобавок для развития животноводства и птицеводства. Известны озерные установки для очистки водоемов от донного ила и лишней водной растительности и для добычи сапропелей,содержащие плавучие основания с механизмами рабочего перемещения по водоему, насосные агрегаты, илоприемники ( А.с. 406032, кл. С 49/00, 1974 , А.с. 912939, кл. Е 21 С 49/00,1982). Прототипом является озерная установка для добычи сапропелей, включающая экранирующую платформу, снабженную сорозащитной решеткой,систему управления платформой,насос,электродвигатель, трубопровод для загрузки ила в баржу, электролебедку с канатом (Патент РФ 2123599, кл. Е 21 С 49/00, Е 025/28, 20.12.1998). Недостатком этих установок является сложность их конструкции, подсос воды, что увеличивает влажность ила и водной растительности. Это, в свою очередь, снижает качество ила и требует наличия отстойников, удлиняет цикл переработки ила и сорной растительности. Заявленная конструкция озерной установки лишена этих недостатков, исключает расход энергоресурсов,используя энергию ветра,сокращает расход материальных ресурсов, исключая сложность конструкции и обладает абсолютной экологической чистотой. Указанный эффект достигается тем, что озерная установка для разработки сплавины и другой растительности, включающая плавучую платформу с парусом перемещения по водоему, ручную лебедку подъема паруса и разблокируемую при опускании паруса дистанционно по сигналу сотового телефона или другого передатчика с берега водоема, рабочие органы-шипы, скреперную лопату. Управление установкой осуществляется береговой лебедкой посредством буксирного троса. Управление парусом осуществляется подъем вручную лебедкой, опускание - дистанционно по радиосигналу с берега по сотовому телефону. На фиг.1 схематически показана озерная установка с положением ее рабочих элементов(паруса,шипов,скреперной лопаты),соответствующему условию движения установки в исходное положение. На фиг.2 схематически показана озерная установка в положении ее буксирования к берегу,где парус опущен, не препятствуя буксировке установки, скреперная лопата опущена в рабочее положение, рабочие органы-шипы опущены до упоров, что соответствует их рабочему положению. Озерная установка включает в себя плавучую платформу, образованную двумя пантонами 1, парус 2 3 с рамой 4, шарнирно укрепленный посредством шарнира 5, кронштейна 6 к основанию установки,ручную подъемно- опускную лебедку 7 с рукояткой 8, трос 9, соединенный с кронштейном 10 рамы 4 паруса 3, электромеханический блок 11 управления лебедкой 7, радиоприемник 12 с антенной 13,дистанционное управление разблокировкой блокировкой лебедки 7, скреперную лопату 18,укрепленную к кормовой части установки посредством шарнира 19 и соединенную с кронштейном 23 пружиной 22, рабочие органышипы 15, шарнирно укрепленные с обеих сторон установки, поворот которых в рабочем положении ограничивается упорами 17. Рабочие органы - шипы дополнительно могут установлены в промежутке между пантонами 1 установки. Озерная установка работает следующим образом(Фиг.1). Установка схематически показана в положении ее движения вглубь водоема на исходную позицию при положении элементов установки парус 3 поднят и зафиксирован в рабочем положении посредством троса 9,соединенного с лебедкой 7, которая заблокирована электромеханическим блоком 11. Скреперная лопата 18 усилием стяжной пружины 22 поднята до упора 23 и не препятствует движению установки,рабочие органы-шипы свободно определяющие свое положение, скользят по растительности водоема, не препятствуя движению установки буксирный трос 24 при этом отпускается береговой лебедкой. Установка движется под воздействием усилия ветра. Далее, в процессе движения, достигая препятствия сплавины, трясины, плавучих камышовых зарослей по инерции и под воздействием усилия ветра установка наплывает на них и по сигналу сотового телефона лебедка 7 разблокируется, опускается парус 3 (Фиг.2) и посредством троса 24 установка буксируется к берегу. Рабочие органы-шипы 15 врезаются в сплавину, срывая ее и транспортируя к берегу. В конечном итоге озерная установка позволяет значительно снизить общие затраты по очистке водоемов от сплавины и другой излишней для водоемов растительности и добывать их в качестве кормов и кормодобавок животным и птице. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Озерная установка для разработки сплавины и другой растительности, и добычи их в качестве кормов и кормодобавок животным и птицам,включающая плавучую платформу, ручную лебедку,скреперную лопату, шипы, отличающаяся тем, что она снабжена парусом перемещения по водоему. 2. Установка по п. 1, отличающаяся тем, что опускание паруса осуществляется дистанционно с берега водоема по сигналу сотового телефона. 3. Установка по п. 1, отличающаяся тем, что режим усилия давления скреперной лопаты на дно водоема, передающего от буксирного троса, может быть избранным.
