Наносоперехватывающая галерея водозаборного гидроузла

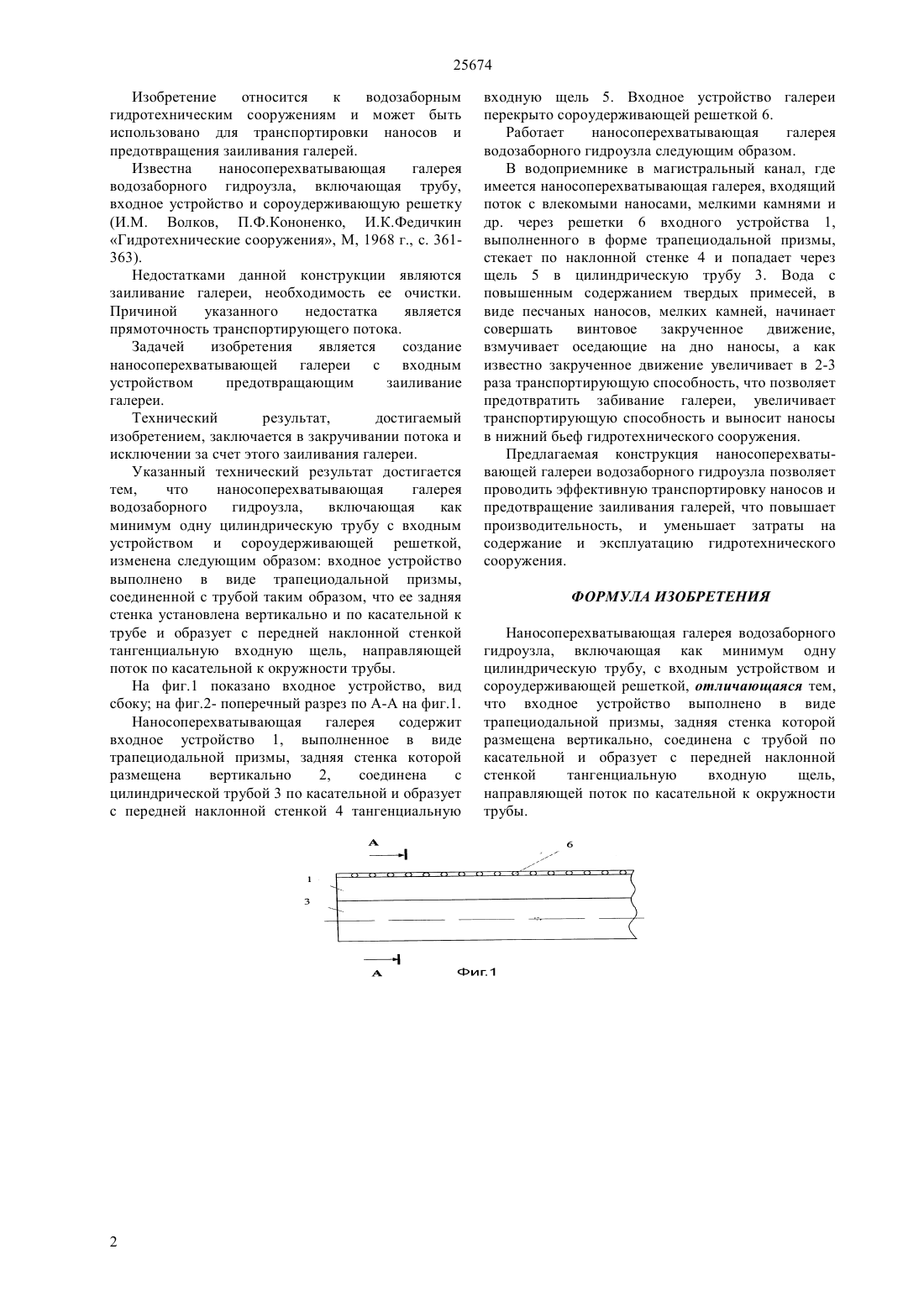

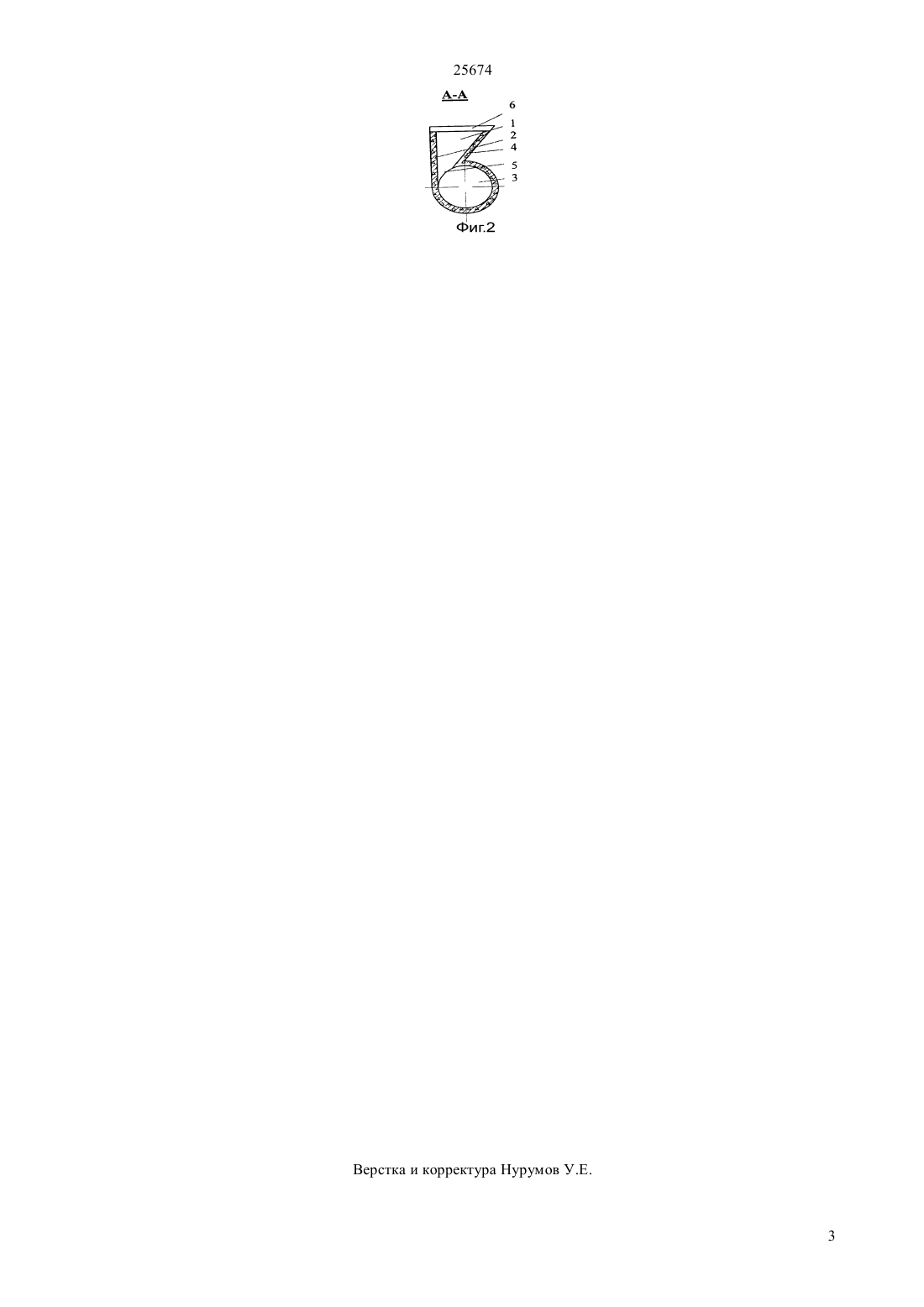

(51) 02 8/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к водозаборным гидротехническим сооружениям и может быть использовано для транспортировки наносов и предотвращения заиливания галерей. Техническим результат,достигаемый изобретением, заключается в закручивании потока и исключении за счет этого заиливания галереи. Наносоперехватывающая галерея содержит входное устройство 1, выполненное в виде трапециодальной призмы, задняя стенка которой размещена вертикально 2,соединена с цилиндрической трубой 3 по касательной и образует с передней наклонной стенкой 4 тангенциальную входную щель 5. Входное устройство галереи перекрыто сороудерживающей решеткой 6.(72) Есполов Тлектес Исабаевич Сейтасанов Ибрагим Сматович Долбешкин Максим Васильевич Жулаева Гульжаухар Ибрагимовна(73) Республиканское государственное казенное предприятие Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(54) НАНОСОПЕРЕХВАТЫВАЮЩАЯ ГАЛЕРЕЯ ВОДОЗАБОРНОГО ГИДРОУЗЛА 25674 Изобретение относится к водозаборным гидротехническим сооружениям и может быть использовано для транспортировки наносов и предотвращения заиливания галерей. Известна наносоперехватывающая галерея водозаборного гидроузла, включающая трубу,входное устройство и сороудерживающую решетку(И.М. Волков, П.Ф.Кононенко, И.К.Федичкин Гидротехнические сооружения, М, 1968 г., с. 361363). Недостатками данной конструкции являются заиливание галереи, необходимость ее очистки. Причиной указанного недостатка является прямоточность транспортирующего потока. Задачей изобретения является создание наносоперехватывающей галереи с входным устройством предотвращающим заиливание галереи. Технический результат,достигаемый изобретением, заключается в закручивании потока и исключении за счет этого заиливания галереи. Указанный технический результат достигается тем,что наносоперехватывающая галерея водозаборного гидроузла,включающая как минимум одну цилиндрическую трубу с входным устройством и сороудерживающей решеткой,изменена следующим образом входное устройство выполнено в виде трапециодальной призмы,соединенной с трубой таким образом, что ее задняя стенка установлена вертикально и по касательной к трубе и образует с передней наклонной стенкой тангенциальную входную щель, направляющей поток по касательной к окружности трубы. На фиг.1 показано входное устройство, вид сбоку на фиг.2- поперечный разрез по А-А на фиг.1. Наносоперехватывающая галерея содержит входное устройство 1, выполненное в виде трапециодальной призмы, задняя стенка которой размещена вертикально 2,соединена с цилиндрической трубой 3 по касательной и образует с передней наклонной стенкой 4 тангенциальную входную щель 5. Входное устройство галереи перекрыто сороудерживающей решеткой 6. Работает наносоперехватывающая галерея водозаборного гидроузла следующим образом. В водоприемнике в магистральный канал, где имеется наносоперехватывающая галерея, входящий поток с влекомыми наносами, мелкими камнями и др. через решетки 6 входного устройства 1,выполненного в форме трапециодальной призмы,стекает по наклонной стенке 4 и попадает через щель 5 в цилиндрическую трубу 3. Вода с повышенным содержанием твердых примесей, в виде песчаных наносов, мелких камней, начинает совершать винтовое закрученное движение,взмучивает оседающие на дно наносы, а как известно закрученное движение увеличивает в 2-3 раза транспортирующую способность, что позволяет предотвратить забивание галереи, увеличивает транспортирующую способность и выносит наносы в нижний бьеф гидротехнического сооружения. Предлагаемая конструкция наносоперехватывающей галереи водозаборного гидроузла позволяет проводить эффективную транспортировку наносов и предотвращение заиливания галерей, что повышает производительность, и уменьшает затраты на содержание и эксплуатацию гидротехнического сооружения. ФОРМУЛА ИЗОБРЕТЕНИЯ Наносоперехватывающая галерея водозаборного гидроузла, включающая как минимум одну цилиндрическую трубу, с входным устройством и сороудерживающей решеткой, отличающаяся тем,что входное устройство выполнено в виде трапециодальной призмы, задняя стенка которой размещена вертикально, соединена с трубой по касательной и образует с передней наклонной стенкой тангенциальную входную щель,направляющей поток по касательной к окружности трубы.
