Кротодренажная машина

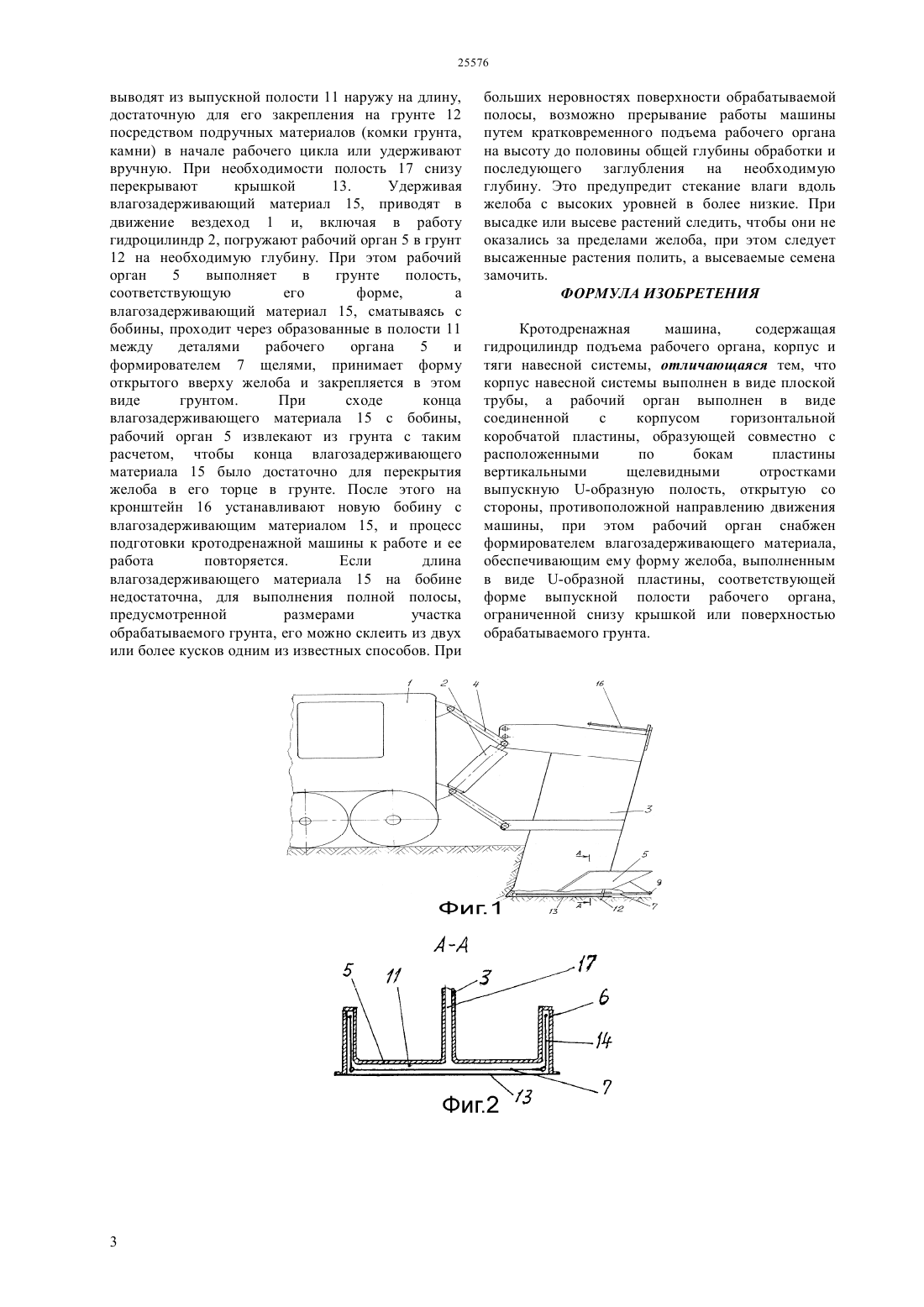

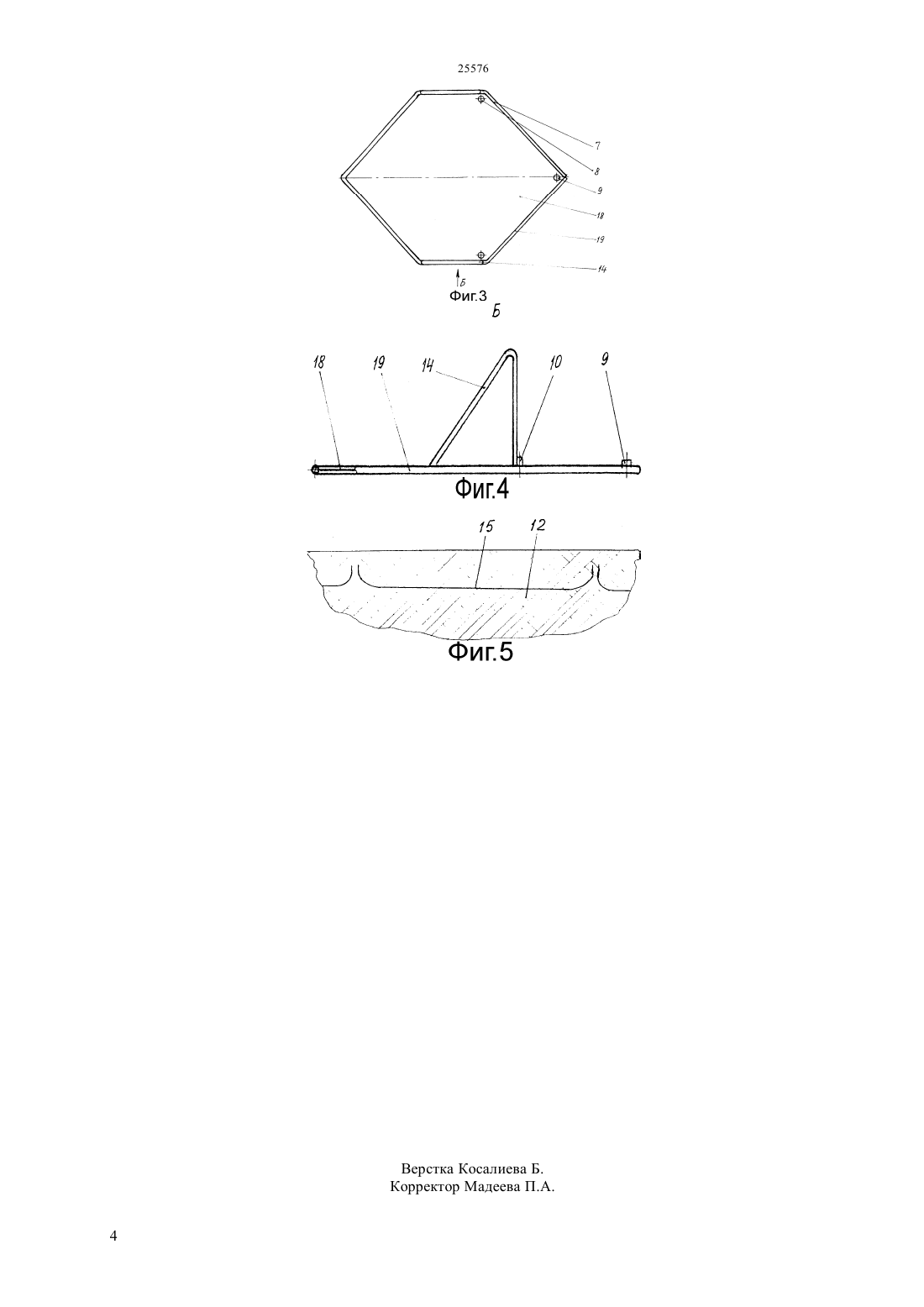

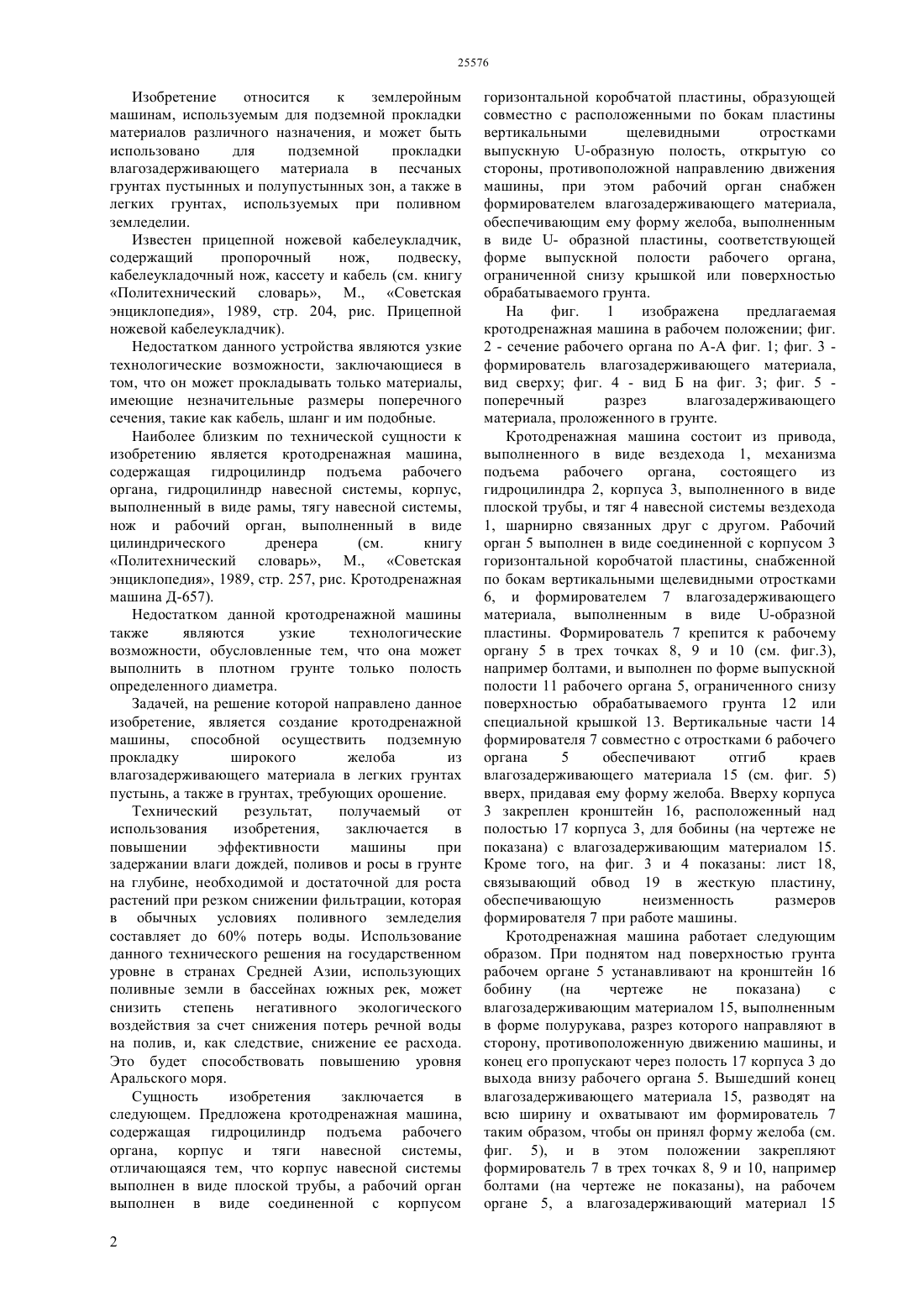

(51) 02 3/76 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пустынь, а также в грунтах, требующих орошение. Технический результат,получаемый от использования изобретения,заключается в повышении эффективности машины при задержании влаги дождей, поливов и росы в грунте на глубине, необходимой и достаточной для роста растений при резком снижении фильтрации, которая в обычных условиях поливного земледелия составляет до 60 потерь воды. Кротодренажная машина содержит гидроцилиндр подъема рабочего органа, корпус и тяги навесной системы. Корпус навесной системы выполнен в виде плоской трубы,а рабочий орган выполнен в виде соединенной с корпусом горизонтальной коробчатой пластины,образующей совместно с расположенными по бокам пластины вертикальными щелевидными отростками выпускную -образную полость, открытую со стороны, противоположной направлению движения машины, при этом рабочий орган снабжен формирователем влагозадерживающего материала,обеспечивающим ему форму желоба, выполненным в виде -образной пластины, соответствующей форме выпускной полости рабочего органа,ограниченной снизу крышкой или поверхностью обрабатываемого грунта.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к землеройным машинам, используемым для подземной прокладки материалов различного назначения, и может быть использовано для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон, а также в легких грунтах, используемых при поливном земледелии. Задачей, на решение которой направлено данное изобретение, является создание кротодренажной машины, способной осуществить подземную прокладку широкого желоба из влагозадерживающего материала в легких грунтах Изобретение относится к землеройным машинам, используемым для подземной прокладки материалов различного назначения, и может быть использовано для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон, а также в легких грунтах, используемых при поливном земледелии. Известен прицепной ножевой кабелеукладчик,содержащий пропорочный нож,подвеску,кабелеукладочный нож, кассету и кабель (см. книгу Политехнический словарь, М., Советская энциклопедия, 1989, стр. 204, рис. Прицепной ножевой кабелеукладчик). Недостатком данного устройства являются узкие технологические возможности, заключающиеся в том, что он может прокладывать только материалы,имеющие незначительные размеры поперечного сечения, такие как кабель, шланг и им подобные. Наиболее близким по технической сущности к изобретению является кротодренажная машина,содержащая гидроцилиндр подъема рабочего органа, гидроцилиндр навесной системы, корпус,выполненный в виде рамы, тягу навесной системы,нож и рабочий орган, выполненный в виде цилиндрического дренера(см. книгу Политехнический словарь, М., Советская энциклопедия, 1989, стр. 257, рис. Кротодренажная машина Д-657). Недостатком данной кротодренажной машины также являются узкие технологические возможности, обусловленные тем, что она может выполнить в плотном грунте только полость определенного диаметра. Задачей, на решение которой направлено данное изобретение, является создание кротодренажной машины, способной осуществить подземную прокладку широкого желоба из влагозадерживающего материала в легких грунтах пустынь, а также в грунтах, требующих орошение. Технический результат,получаемый от использования изобретения,заключается в повышении эффективности машины при задержании влаги дождей, поливов и росы в грунте на глубине, необходимой и достаточной для роста растений при резком снижении фильтрации, которая в обычных условиях поливного земледелия составляет до 60 потерь воды. Использование данного технического решения на государственном уровне в странах Средней Азии, использующих поливные земли в бассейнах южных рек, может снизить степень негативного экологического воздействия за счет снижения потерь речной воды на полив, и, как следствие, снижение ее расхода. Это будет способствовать повышению уровня Аральского моря. Сущность изобретения заключается в следующем. Предложена кротодренажная машина,содержащая гидроцилиндр подъема рабочего органа, корпус и тяги навесной системы,отличающаяся тем, что корпус навесной системы выполнен в виде плоской трубы, а рабочий орган выполнен в виде соединенной с корпусом 2 горизонтальной коробчатой пластины, образующей совместно с расположенными по бокам пластины вертикальными щелевидными отростками выпускную -образную полость, открытую со стороны, противоположной направлению движения машины, при этом рабочий орган снабжен формирователем влагозадерживающего материала,обеспечивающим ему форму желоба, выполненным в виде - образной пластины, соответствующей форме выпускной полости рабочего органа,ограниченной снизу крышкой или поверхностью обрабатываемого грунта. На фиг. 1 изображена предлагаемая кротодренажная машина в рабочем положении фиг. 2 - сечение рабочего органа по А-А фиг. 1 фиг. 3 формирователь влагозадерживающего материала,вид сверху фиг. 4 - вид Б на фиг. 3 фиг. 5 поперечный разрез влагозадерживающего материала, проложенного в грунте. Кротодренажная машина состоит из привода,выполненного в виде вездехода 1, механизма подъема рабочего органа,состоящего из гидроцилиндра 2, корпуса 3, выполненного в виде плоской трубы, и тяг 4 навесной системы вездехода 1, шарнирно связанных друг с другом. Рабочий орган 5 выполнен в виде соединенной с корпусом 3 горизонтальной коробчатой пластины, снабженной по бокам вертикальными щелевидными отростками 6, и формирователем 7 влагозадерживающего материала, выполненным в виде -образной пластины. Формирователь 7 крепится к рабочему органу 5 в трех точках 8, 9 и 10 (см. фиг.3),например болтами, и выполнен по форме выпускной полости 11 рабочего органа 5, ограниченного снизу поверхностью обрабатываемого грунта 12 или специальной крышкой 13. Вертикальные части 14 формирователя 7 совместно с отростками 6 рабочего органа 5 обеспечивают отгиб краев влагозадерживающего материала 15 (см. фиг. 5) вверх, придавая ему форму желоба. Вверху корпуса 3 закреплен кронштейн 16, расположенный над полостью 17 корпуса 3, для бобины (на чертеже не показана) с влагозадерживающим материалом 15. Кроме того, на фиг. 3 и 4 показаны лист 18,связывающий обвод 19 в жесткую пластину,обеспечивающую неизменность размеров формирователя 7 при работе машины. Кротодренажная машина работает следующим образом. При поднятом над поверхностью грунта рабочем органе 5 устанавливают на кронштейн 16 бобину(на чертеже не показана) с влагозадерживающим материалом 15, выполненным в форме полурукава, разрез которого направляют в сторону, противоположенную движению машины, и конец его пропускают через полость 17 корпуса 3 до выхода внизу рабочего органа 5. Вышедший конец влагозадерживающего материала 15, разводят на всю ширину и охватывают им формирователь 7 таким образом, чтобы он принял форму желоба (см. фиг. 5), и в этом положении закрепляют формирователь 7 в трех точках 8, 9 и 10, например болтами (на чертеже не показаны), на рабочем органе 5, а влагозадерживающий материал 15 выводят из выпускной полости 11 наружу на длину,достаточную для его закрепления на грунте 12 посредством подручных материалов (комки грунта,камни) в начале рабочего цикла или удерживают вручную. При необходимости полость 17 снизу перекрывают крышкой 13. Удерживая влагозадерживающий материал 15, приводят в движение вездеход 1 и, включая в работу гидроцилиндр 2, погружают рабочий орган 5 в грунт 12 на необходимую глубину. При этом рабочий орган 5 выполняет в грунте полость,соответствующую его форме,а влагозадерживающий материал 15, сматываясь с бобины, проходит через образованные в полости 11 между деталями рабочего органа 5 и формирователем 7 щелями, принимает форму открытого вверху желоба и закрепляется в этом виде грунтом. При сходе конца влагозадерживающего материала 15 с бобины,рабочий орган 5 извлекают из грунта с таким расчетом, чтобы конца влагозадерживающего материала 15 было достаточно для перекрытия желоба в его торце в грунте. После этого на кронштейн 16 устанавливают новую бобину с влагозадерживающим материалом 15, и процесс подготовки кротодренажной машины к работе и ее работа повторяется. Если длина влагозадерживающего материала 15 на бобине недостаточна, для выполнения полной полосы,предусмотренной размерами участка обрабатываемого грунта, его можно склеить из двух или более кусков одним из известных способов. При больших неровностях поверхности обрабатываемой полосы, возможно прерывание работы машины путем кратковременного подъема рабочего органа на высоту до половины общей глубины обработки и последующего заглубления на необходимую глубину. Это предупредит стекание влаги вдоль желоба с высоких уровней в более низкие. При высадке или высеве растений следить, чтобы они не оказались за пределами желоба, при этом следует высаженные растения полить, а высеваемые семена замочить. ФОРМУЛА ИЗОБРЕТЕНИЯ Кротодренажная машина,содержащая гидроцилиндр подъема рабочего органа, корпус и тяги навесной системы, отличающаяся тем, что корпус навесной системы выполнен в виде плоской трубы, а рабочий орган выполнен в виде соединенной с корпусом горизонтальной коробчатой пластины, образующей совместно с расположенными по бокам пластины вертикальными щелевидными отростками выпускную -образную полость, открытую со стороны, противоположной направлению движения машины, при этом рабочий орган снабжен формирователем влагозадерживающего материала,обеспечивающим ему форму желоба, выполненным в виде -образной пластины, соответствующей форме выпускной полости рабочего органа,ограниченной снизу крышкой или поверхностью обрабатываемого грунта.
