Кротодренажная машина

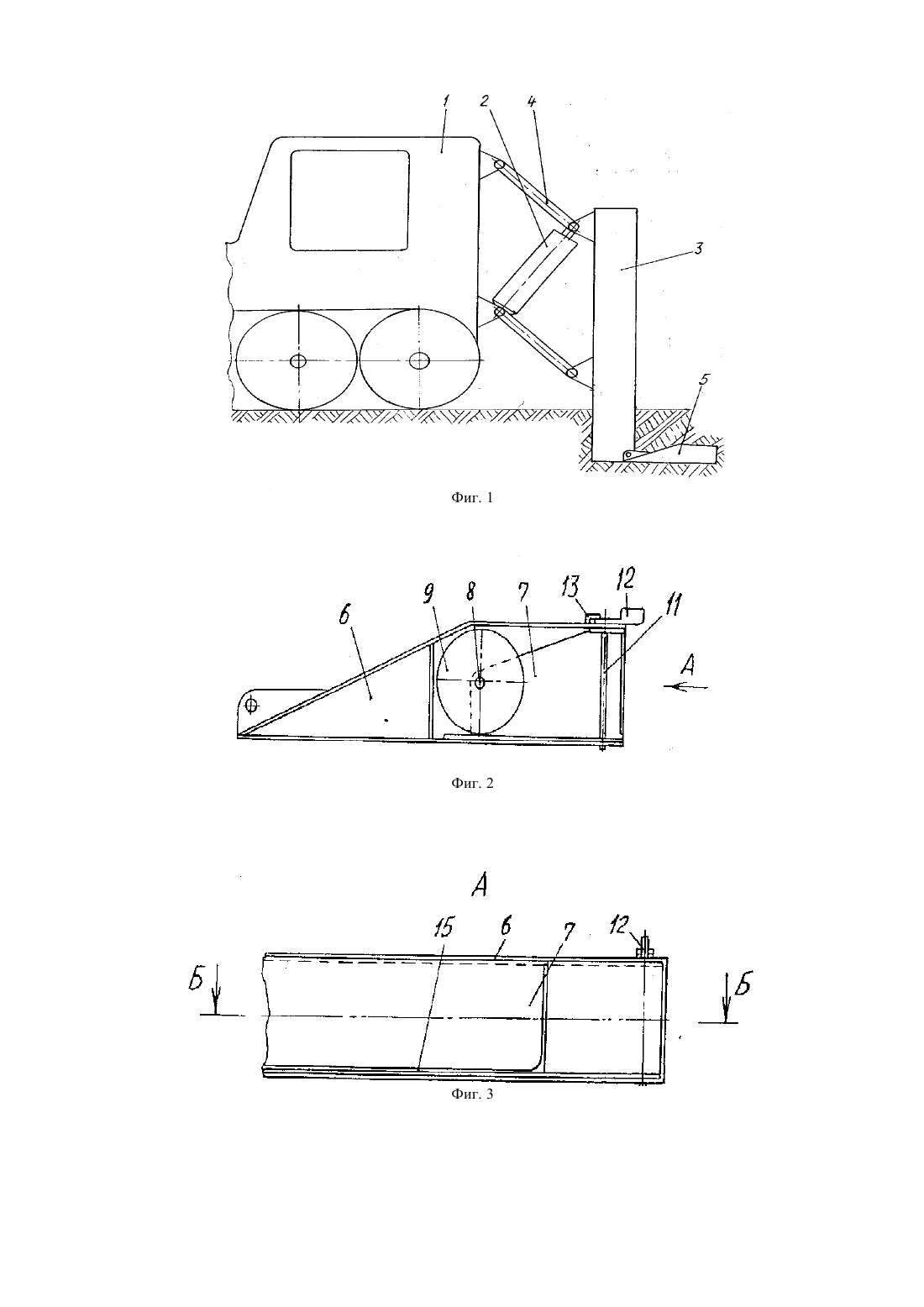

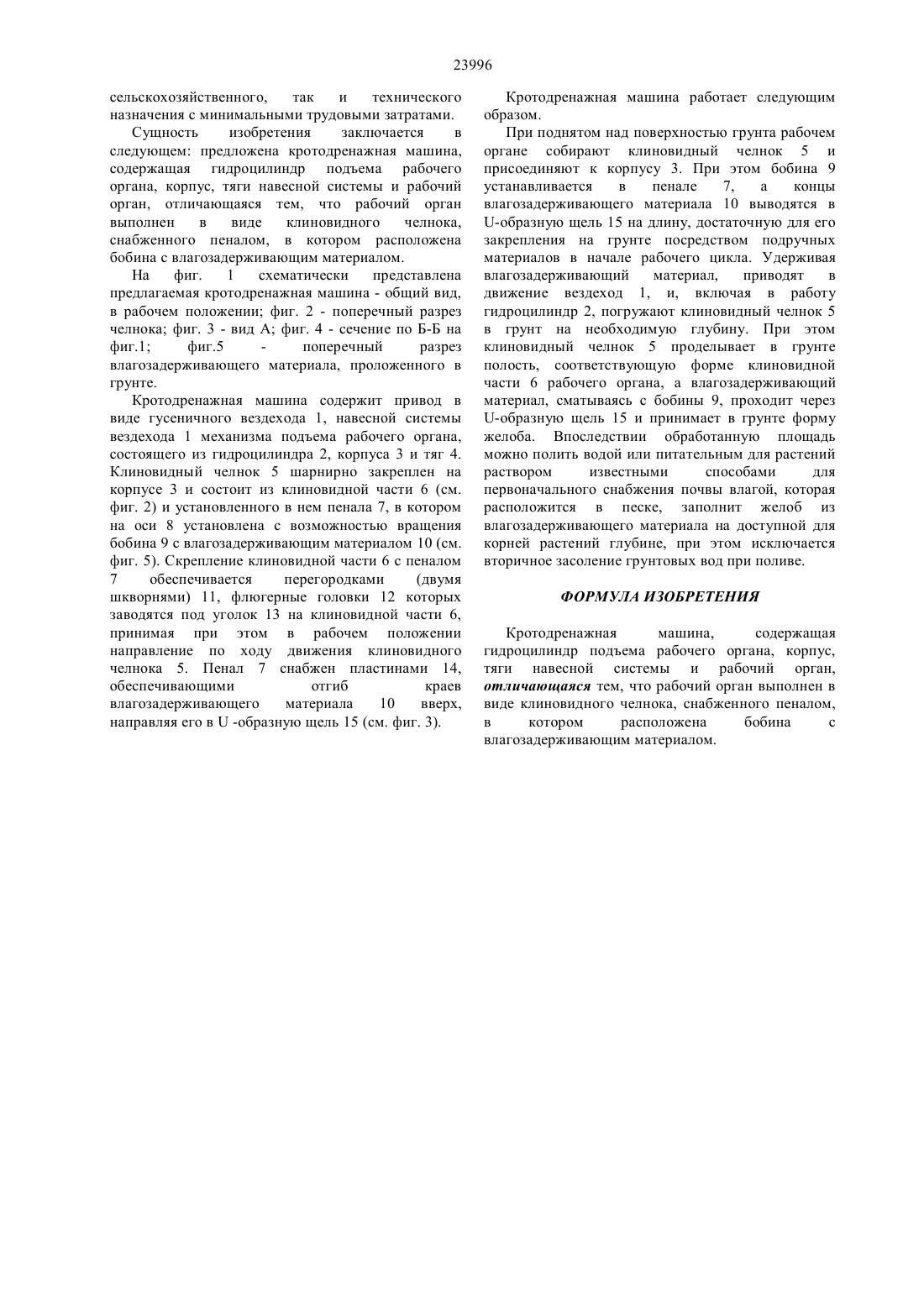

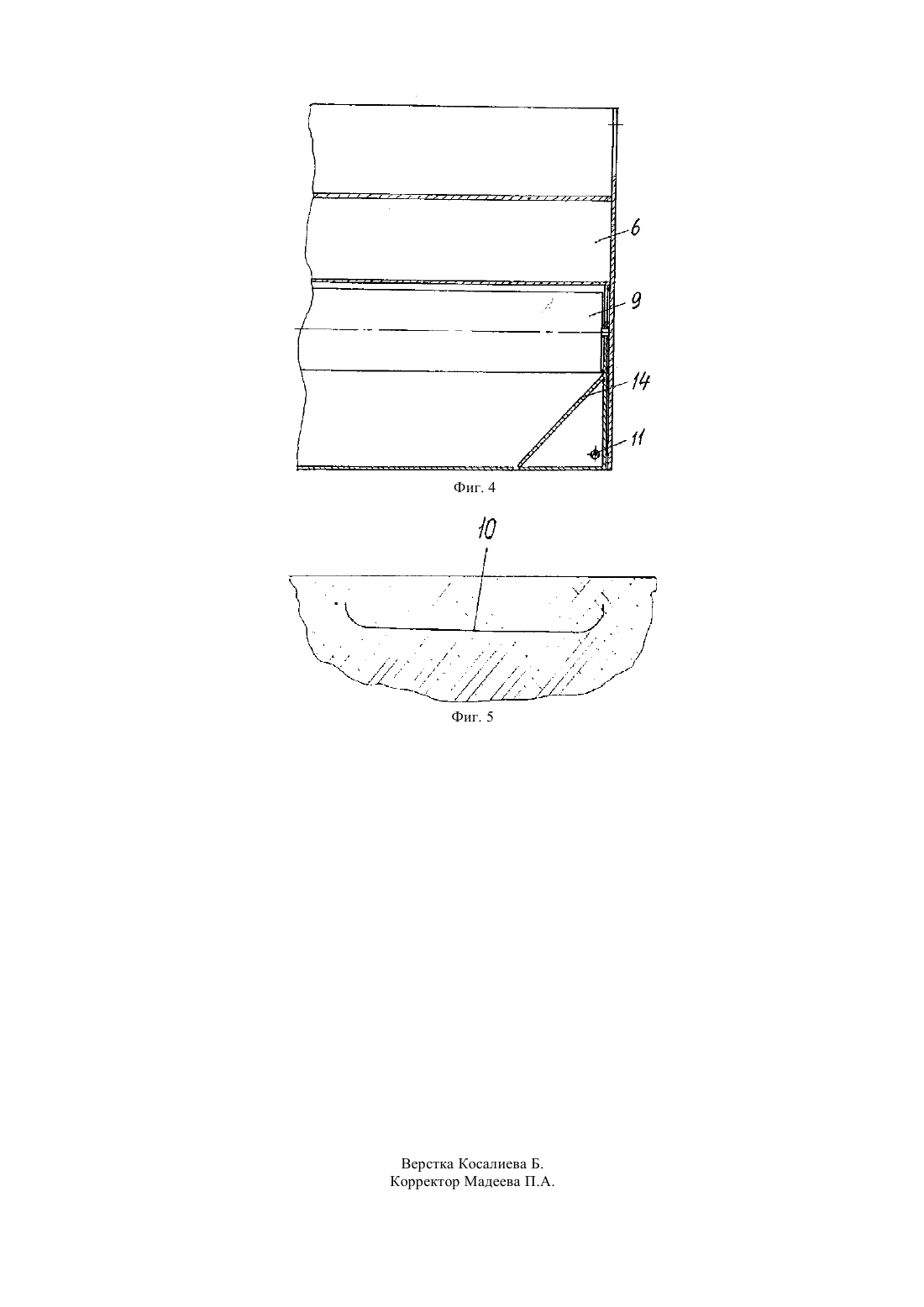

(51) 02 3/76 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к землеройным машинам, используемым для подземной прокладки материалов различного назначения, и может быть использовано для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон. Известен прицепной ножевой кабелеукладчик,содержащий пропорочный нож,подвеску,кабелеукладочный нож, кассету и кабель (см. кн. Политехнический словарь, М., Советская энциклопедия, 1989, стр. 204, рис.1). Недостатком данного устройства являются узкие технологические возможности, заключающиеся в том, что он может прокладывать материалы,имеющие незначительные размеры поперечного сечения, такие как кабель, шланг и им подобные. Наиболее близким по технической сущности к изобретению является кротодренажная машина,содержащая гидроцилиндр подъема рабочего органа, гидроцилиндр навесной системы, корпус,выполненный в виде рамы, тягу навесной системы,нож и дренер (см. книгу Политехнический пустынь и полупустынь. Технический результат,получаемый от использования изобретения, состоит в обеспечении прокладки в песках пустынь и полупустынь под грунтом на необходимой глубине влагозадерживающего материала с одновременным рыхлением почвенного слоя, который будет препятствовать проникновению влаги вглубь грунта на недосягаемую для растений глубину и исключает вторичное засоление грунтовых вод при поливе, а это обеспечит возникновение растительного покрова на поверхности, а также и возможность посева или посадки и роста растений, как сельскохозяйственного,так и технического назначения с минимальными трудовыми затратами. Сущность изобретения заключается в следующем предложена кротодренажная машина, содержащая гидроцилиндр подъема рабочего органа, корпус,тяги навесной системы и рабочий орган,отличающаяся тем, что рабочий орган выполнен в виде клиновидного челнока, снабженного пеналом,в котором расположена бобина с влагозадерживающим материалом. словарь, М., Советская энциклопедия, 1989, стр. 257, рис.1). Недостатком данной кротодренажной машины также являются узкие технологические возможности, обусловленные тем, что она может прокладывать материалы, имеющие незначительные размеры поперечного сечения. Задачей, на решение которой направлено данное изобретение, является расширение функциональных возможностей кротодренажной машины в условиях пустынь и полупустынь. Технический результат,получаемый от использования изобретения, состоит в обеспечении прокладки в песках пустынь и полупустынь под грунтом на необходимой глубине влагозадерживающего материала с одновременным рыхлением почвенного слоя, который будет препятствовать проникновению влаги вглубь грунта на недосягаемую для растений глубину и исключает вторичное засоление грунтовых вод при поливе, а это обеспечит возникновение растительного покрова на поверхности, а также и возможность посева или посадки и роста растений, как(72) Мутанов Галимкаир Мутанович Асангалиев Елибек Атрауович Дейнеко Павел Федорович Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к землеройным машинам, используемым для подземной прокладки материалов различного назначения, и может быть использовано для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон. Задачей,на решение которой направлено данное изобретение, является расширение функциональных возможностей кротодренажной машины в условиях 23996 сельскохозяйственного,так и технического назначения с минимальными трудовыми затратами. Сущность изобретения заключается в следующем предложена кротодренажная машина,содержащая гидроцилиндр подъема рабочего органа, корпус, тяги навесной системы и рабочий орган, отличающаяся тем, что рабочий орган выполнен в виде клиновидного челнока,снабженного пеналом, в котором расположена бобина с влагозадерживающим материалом. На фиг. 1 схематически представлена предлагаемая кротодренажная машина - общий вид,в рабочем положении фиг. 2 - поперечный разрез челнока фиг. 3 - вид А фиг. 4 - сечение по Б-Б на фиг.1 фиг.5 поперечный разрез влагозадерживающего материала, проложенного в грунте. Кротодренажная машина содержит привод в виде гусеничного вездехода 1, навесной системы вездехода 1 механизма подъема рабочего органа,состоящего из гидроцилиндра 2, корпуса 3 и тяг 4. Клиновидный челнок 5 шарнирно закреплен на корпусе 3 и состоит из клиновидной части 6 (см. фиг. 2) и установленного в нем пенала 7, в котором на оси 8 установлена с возможностью вращения бобина 9 с влагозадерживающим материалом 10 (см. фиг. 5). Скрепление клиновидной части 6 с пеналом 7 обеспечивается перегородками(двумя шкворнями) 11, флюгерные головки 12 которых заводятся под уголок 13 на клиновидной части 6,принимая при этом в рабочем положении направление по ходу движения клиновидного челнока 5. Пенал 7 снабжен пластинами 14,обеспечивающими отгиб краев влагозадерживающего материала 10 вверх,направляя его в-образную щель 15 (см. фиг. 3). Кротодренажная машина работает следующим образом. При поднятом над поверхностью грунта рабочем органе собирают клиновидный челнок 5 и присоединяют к корпусу 3. При этом бобина 9 устанавливается в пенале 7,а концы влагозадерживающего материала 10 выводятся в-образную щель 15 на длину, достаточную для его закрепления на грунте посредством подручных материалов в начале рабочего цикла. Удерживая влагозадерживающий материал,приводят в движение вездеход 1, и, включая в работу гидроцилиндр 2, погружают клиновидный челнок 5 в грунт на необходимую глубину. При этом клиновидный челнок 5 проделывает в грунте полость, соответствующую форме клиновидной части 6 рабочего органа, а влагозадерживающий материал, сматываясь с бобины 9, проходит через-образную щель 15 и принимает в грунте форму желоба. Впоследствии обработанную площадь можно полить водой или питательным для растений раствором известными способами для первоначального снабжения почвы влагой, которая расположится в песке, заполнит желоб из влагозадерживающего материала на доступной для корней растений глубине, при этом исключается вторичное засоление грунтовых вод при поливе. ФОРМУЛА ИЗОБРЕТЕНИЯ Кротодренажная машина,содержащая гидроцилиндр подъема рабочего органа, корпус,тяги навесной системы и рабочий орган,отличающаяся тем, что рабочий орган выполнен в виде клиновидного челнока, снабженного пеналом,в котором расположена бобина с влагозадерживающим материалом.
