Бульдозер

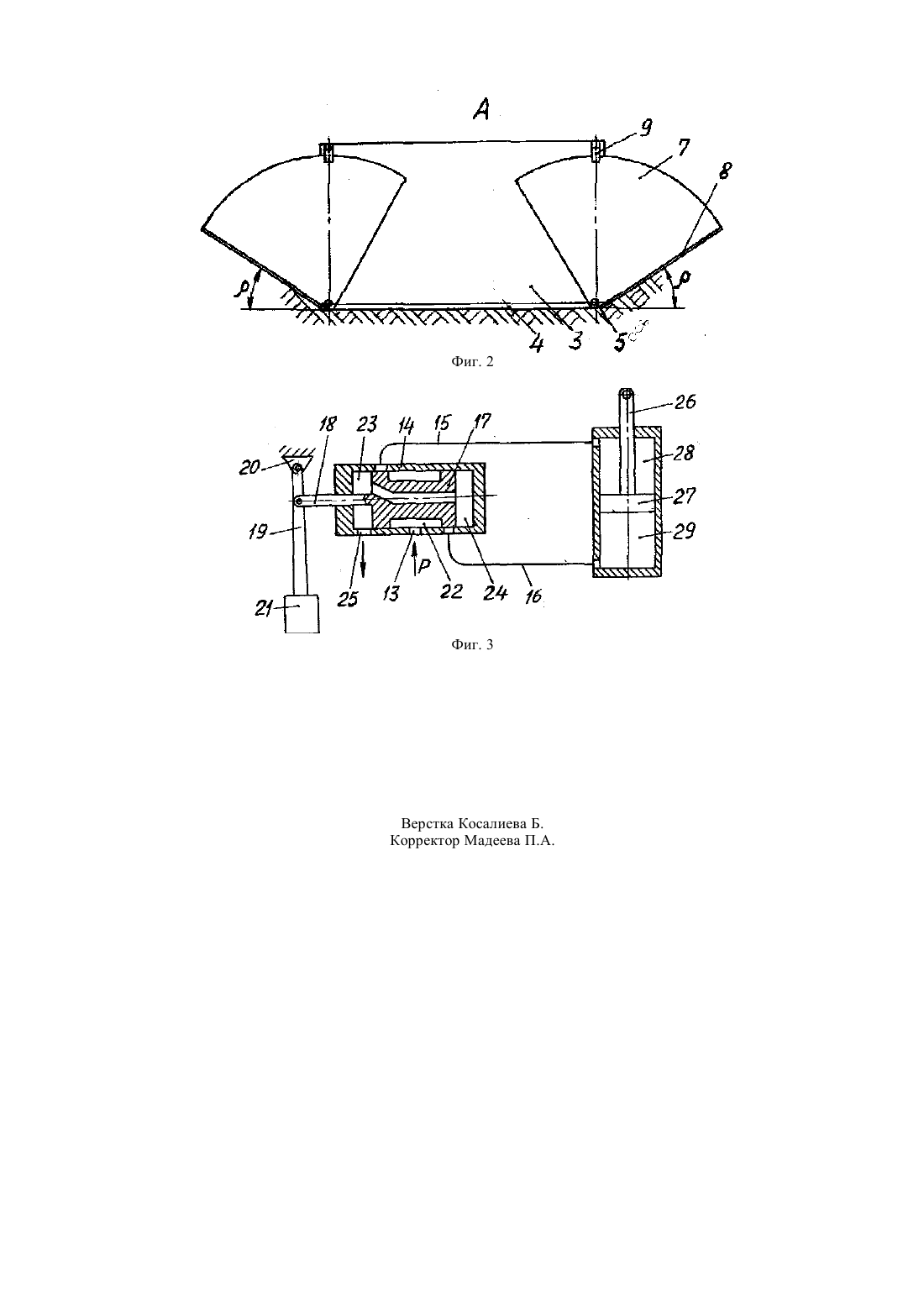

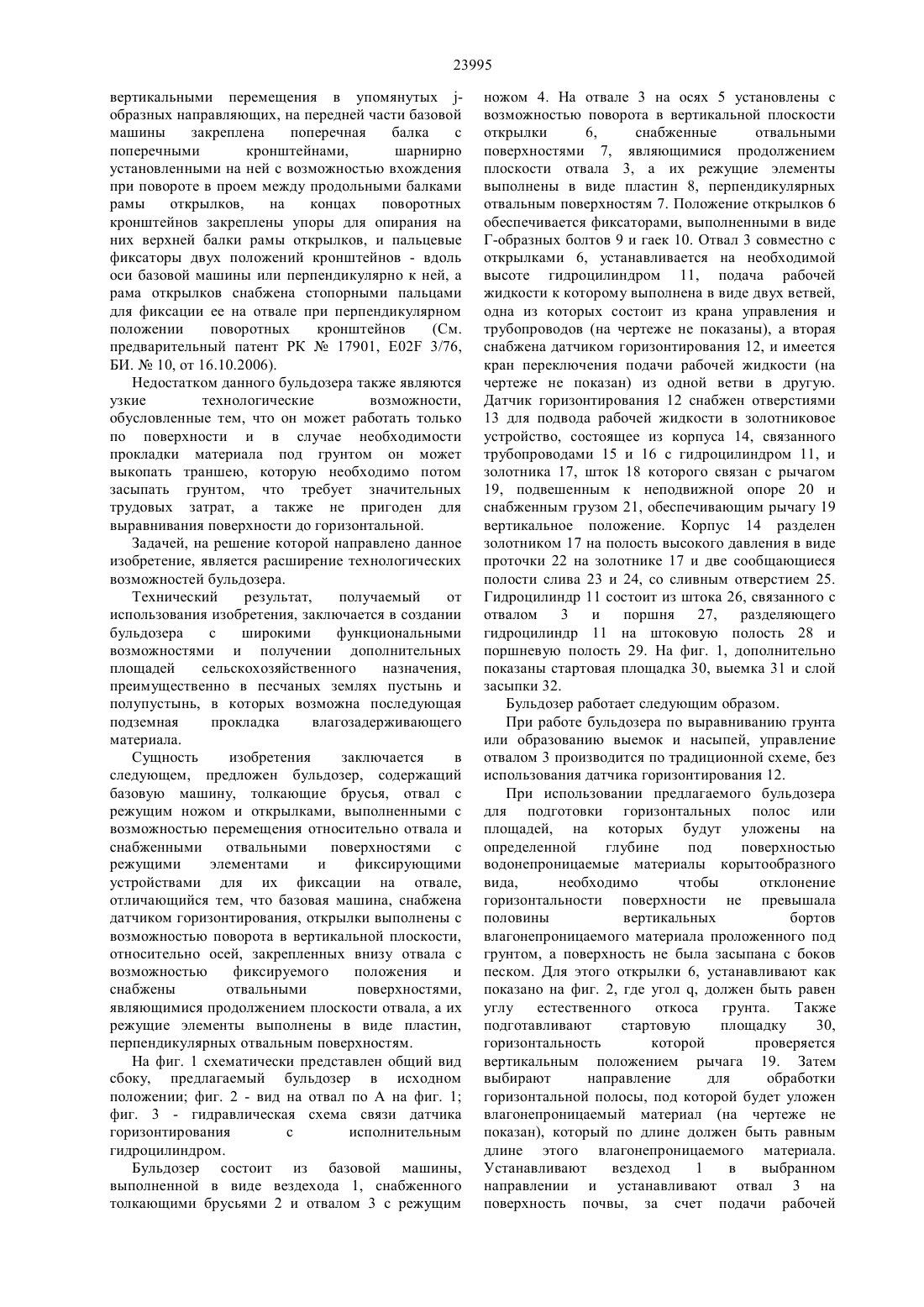

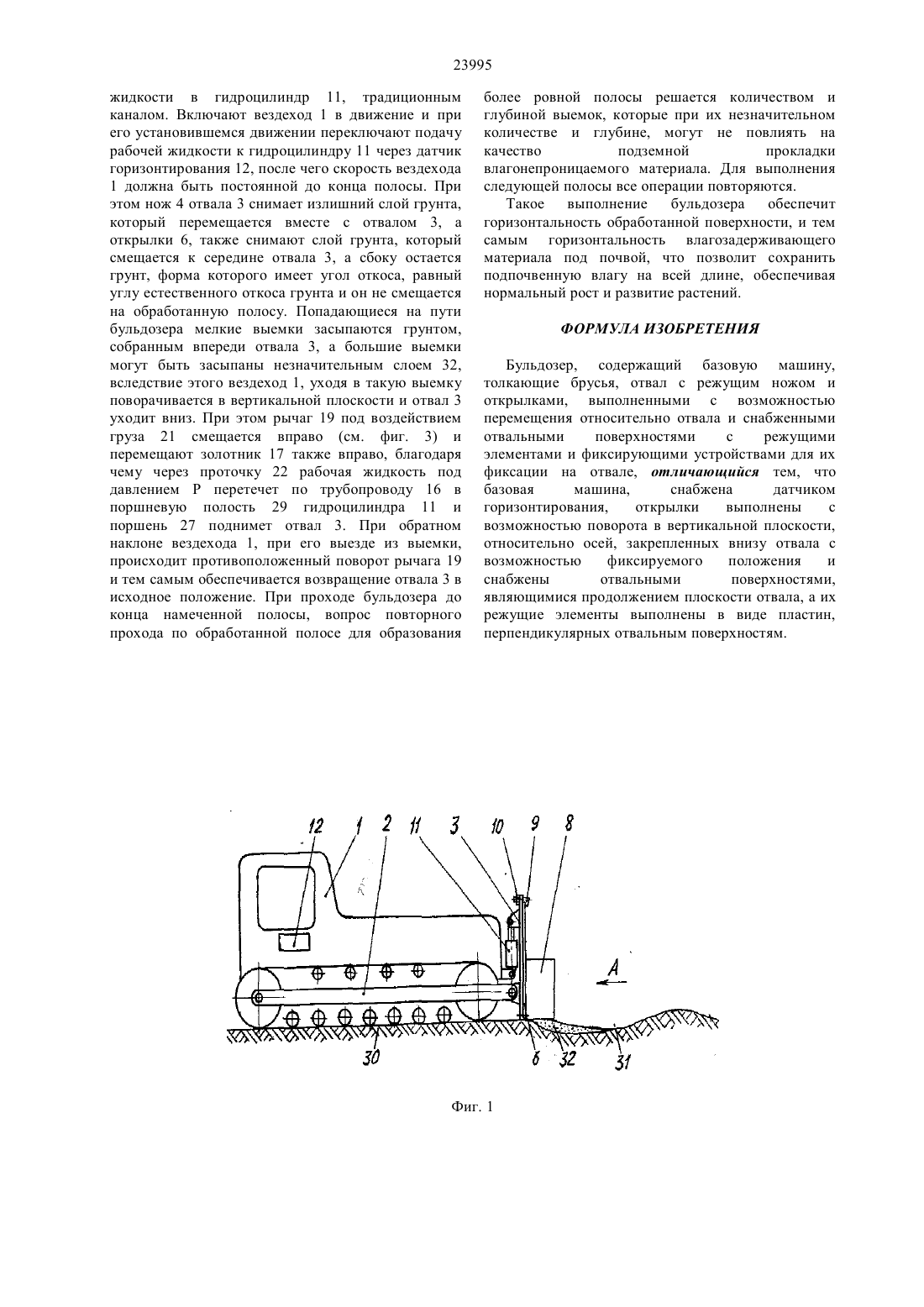

(51) 02 3/76 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к землеройным машинам для земляных работ и может быть использовано при выравнивании горизонтальных участков на поверхности пустынной земли, а также для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон. Известно устройство для выполнения земляных работ в виде экскаватора, содержащего тягач,оборудованный средством для выемки грунта имеющего вид траншеи, и сенсорное средство, для приема опорного сигнала, установленного с возможностью поворота в вертикальной плоскости относительно тягача для изменения глубины траншеи, чтобы ее дно было параллельно опорному сигналу, который выполнен в виде лазерного луча,при этом датчик опорного сигнала установлен с возможностью передвижения по траектории, такой же по направлению и длине, как траектория движения самой поверхности средства для выемки грунта (см. предв. патент РК 6199, М.кл. 02 5/14, БИ 4-98 ). использования изобретения, заключается в создании бульдозера с широкими функциональными возможностями и получении дополнительных площадей сельскохозяйственного назначения,преимущественно в песчаных землях пустынь и полупустынь, в которых возможна последующая подземная прокладка влагозадерживающего материала. Предложен бульдозер, содержащий базовую машину, толкающие брусья, отвал с режущим ножом и открылками, выполненными с возможностью перемещения относительно отвала и снабженными отвальными поверхностями с режущими элементами и фиксирующими устройствами для их фиксации на отвале,отличающийся тем, что базовая машина, снабжена датчиком горизонтирования, открылки выполнены с возможностью поворота в вертикальной плоскости,относительно осей, закрепленных внизу отвала с возможностью фиксируемого положения и снабжены отвальными поверхностями,являющимися продолжением плоскости отвала, а их режущие элементы выполнены в виде пластин,перпендикулярных отвальным поверхностям. Недостатком данного устройства являются узкие технологические возможности, заключающиеся в том, что оно требует сложного дополнительного стационарного устройства,обеспечивающего подачу и сложного приема лазерного луча,обеспечивающего изменение глубины выемки грунта, относительно поверхности почвы. При этом возможно отклонение обрабатываемой поверхности от горизонтали, в случае негоризонтальности лазерного луча, а при больших перепадах уровня почвы возможен выход приемника лазерного луча за пределы возможного его приема. Наиболее близким по технической сущности к изобретению является бульдозер, включающий базовую машину, толкающие брусья, отвал с режущим ножом и открылками, выполненными с возможностью вертикального перемещения относительно отвала, при этом по краям тыльного отвала закреплены направляющие, имеющие поперечное сечение -образной формы, открылки имеют отвальные поверхности с режущими ножами и жестко закреплены на конечных участках рамы,выполненной в виде двух продольных балок с(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 17901, кл. 02 3/76, 16.10.2006(57) Изобретение относится к землеройным машинам для земляных работ и может быть использовано при выравнивании горизонтальных участков на поверхности пустынной земли, а также для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон. Задачей, на решение которой направлено данное изобретение,является расширение технологических возможностей бульдозера. Технический результат, получаемый от 23995 вертикальными перемещения в упомянутых образных направляющих, на передней части базовой машины закреплена поперечная балка с поперечными кронштейнами,шарнирно установленными на ней с возможностью вхождения при повороте в проем между продольными балками рамы открылков,на концах поворотных кронштейнов закреплены упоры для опирания на них верхней балки рамы открылков, и пальцевые фиксаторы двух положений кронштейнов - вдоль оси базовой машины или перпендикулярно к ней, а рама открылков снабжена стопорными пальцами для фиксации ее на отвале при перпендикулярном положении поворотных кронштейнов(См. предварительный патент РК 17901, 02 3/76,БИ.10, от 16.10.2006). Недостатком данного бульдозера также являются узкие технологические возможности,обусловленные тем, что он может работать только по поверхности и в случае необходимости прокладки материала под грунтом он может выкопать траншею, которую необходимо потом засыпать грунтом, что требует значительных трудовых затрат, а также не пригоден для выравнивания поверхности до горизонтальной. Задачей, на решение которой направлено данное изобретение, является расширение технологических возможностей бульдозера. Технический результат,получаемый от использования изобретения, заключается в создании бульдозера с широкими функциональными возможностями и получении дополнительных площадей сельскохозяйственного назначения,преимущественно в песчаных землях пустынь и полупустынь, в которых возможна последующая подземная прокладка влагозадерживающего материала. Сущность изобретения заключается в следующем, предложен бульдозер, содержащий базовую машину, толкающие брусья, отвал с режущим ножом и открылками, выполненными с возможностью перемещения относительно отвала и снабженными отвальными поверхностями с режущими элементами и фиксирующими устройствами для их фиксации на отвале,отличающийся тем, что базовая машина, снабжена датчиком горизонтирования, открылки выполнены с возможностью поворота в вертикальной плоскости,относительно осей, закрепленных внизу отвала с возможностью фиксируемого положения и снабжены отвальными поверхностями,являющимися продолжением плоскости отвала, а их режущие элементы выполнены в виде пластин,перпендикулярных отвальным поверхностям. На фиг. 1 схематически представлен общий вид сбоку, предлагаемый бульдозер в исходном положении фиг. 2 - вид на отвал по А на фиг. 1 фиг. 3 - гидравлическая схема связи датчика горизонтирования с исполнительным гидроцилиндром. Бульдозер состоит из базовой машины,выполненной в виде вездехода 1, снабженного толкающими брусьями 2 и отвалом 3 с режущим ножом 4. На отвале 3 на осях 5 установлены с возможностью поворота в вертикальной плоскости открылки 6,снабженные отвальными поверхностями 7, являющимися продолжением плоскости отвала 3, а их режущие элементы выполнены в виде пластин 8, перпендикулярных отвальным поверхностям 7. Положение открылков 6 обеспечивается фиксаторами, выполненными в виде Г-образных болтов 9 и гаек 10. Отвал 3 совместно с открылками 6, устанавливается на необходимой высоте гидроцилиндром 11, подача рабочей жидкости к которому выполнена в виде двух ветвей,одна из которых состоит из крана управления и трубопроводов (на чертеже не показаны), а вторая снабжена датчиком горизонтирования 12, и имеется кран переключения подачи рабочей жидкости (на чертеже не показан) из одной ветви в другую. Датчик горизонтирования 12 снабжен отверстиями 13 для подвода рабочей жидкости в золотниковое устройство, состоящее из корпуса 14, связанного трубопроводами 15 и 16 с гидроцилиндром 11, и золотника 17, шток 18 которого связан с рычагом 19, подвешенным к неподвижной опоре 20 и снабженным грузом 21, обеспечивающим рычагу 19 вертикальное положение. Корпус 14 разделен золотником 17 на полость высокого давления в виде проточки 22 на золотнике 17 и две сообщающиеся полости слива 23 и 24, со сливным отверстием 25. Гидроцилиндр 11 состоит из штока 26, связанного с отвалом 3 и поршня 27, разделяющего гидроцилиндр 11 на штоковую полость 28 и поршневую полость 29. На фиг. 1, дополнительно показаны стартовая площадка 30, выемка 31 и слой засыпки 32. Бульдозер работает следующим образом. При работе бульдозера по выравниванию грунта или образованию выемок и насыпей, управление отвалом 3 производится по традиционной схеме, без использования датчика горизонтирования 12. При использовании предлагаемого бульдозера для подготовки горизонтальных полос или площадей, на которых будут уложены на определенной глубине под поверхностью водонепроницаемые материалы корытообразного вида,необходимо чтобы отклонение горизонтальности поверхности не превышала половины вертикальных бортов влагонепроницаемого материала проложенного под грунтом, а поверхность не была засыпана с боков песком. Для этого открылки 6, устанавливают как показано на фиг. 2, где угол , должен быть равен углу естественного откоса грунта. Также подготавливают стартовую площадку 30,горизонтальность которой проверяется вертикальным положением рычага 19. Затем выбирают направление для обработки горизонтальной полосы, под которой будет уложен влагонепроницаемый материал (на чертеже не показан), который по длине должен быть равным длине этого влагонепроницаемого материала. Устанавливают вездеход 1 в выбранном направлении и устанавливают отвал 3 на поверхность почвы, за счет подачи рабочей 23995 жидкости в гидроцилиндр 11, традиционным каналом. Включают вездеход 1 в движение и при его установившемся движении переключают подачу рабочей жидкости к гидроцилиндру 11 через датчик горизонтирования 12, после чего скорость вездехода 1 должна быть постоянной до конца полосы. При этом нож 4 отвала 3 снимает излишний слой грунта,который перемещается вместе с отвалом 3, а открылки 6, также снимают слой грунта, который смещается к середине отвала 3, а сбоку остается грунт, форма которого имеет угол откоса, равный углу естественного откоса грунта и он не смещается на обработанную полосу. Попадающиеся на пути бульдозера мелкие выемки засыпаются грунтом,собранным впереди отвала 3, а большие выемки могут быть засыпаны незначительным слоем 32,вследствие этого вездеход 1, уходя в такую выемку поворачивается в вертикальной плоскости и отвал 3 уходит вниз. При этом рычаг 19 под воздействием груза 21 смещается вправо (см. фиг. 3) и перемещают золотник 17 также вправо, благодаря чему через проточку 22 рабочая жидкость под давлением Р перетечет по трубопроводу 16 в поршневую полость 29 гидроцилиндра 11 и поршень 27 поднимет отвал 3. При обратном наклоне вездехода 1, при его выезде из выемки,происходит противоположенный поворот рычага 19 и тем самым обеспечивается возвращение отвала 3 в исходное положение. При проходе бульдозера до конца намеченной полосы, вопрос повторного прохода по обработанной полосе для образования более ровной полосы решается количеством и глубиной выемок, которые при их незначительном количестве и глубине, могут не повлиять на качество подземной прокладки влагонепроницаемого материала. Для выполнения следующей полосы все операции повторяются. Такое выполнение бульдозера обеспечит горизонтальность обработанной поверхности, и тем самым горизонтальность влагозадерживающего материала под почвой, что позволит сохранить подпочвенную влагу на всей длине, обеспечивая нормальный рост и развитие растений. ФОРМУЛА ИЗОБРЕТЕНИЯ Бульдозер, содержащий базовую машину,толкающие брусья, отвал с режущим ножом и открылками, выполненными с возможностью перемещения относительно отвала и снабженными отвальными поверхностями с режущими элементами и фиксирующими устройствами для их фиксации на отвале, отличающийся тем, что базовая машина,снабжена датчиком горизонтирования,открылки выполнены с возможностью поворота в вертикальной плоскости,относительно осей, закрепленных внизу отвала с возможностью фиксируемого положения и снабжены отвальными поверхностями,являющимися продолжением плоскости отвала, а их режущие элементы выполнены в виде пластин,перпендикулярных отвальным поверхностям.
