Гребнеформирующая машина с раздельным размещением в гребнях семян и туков

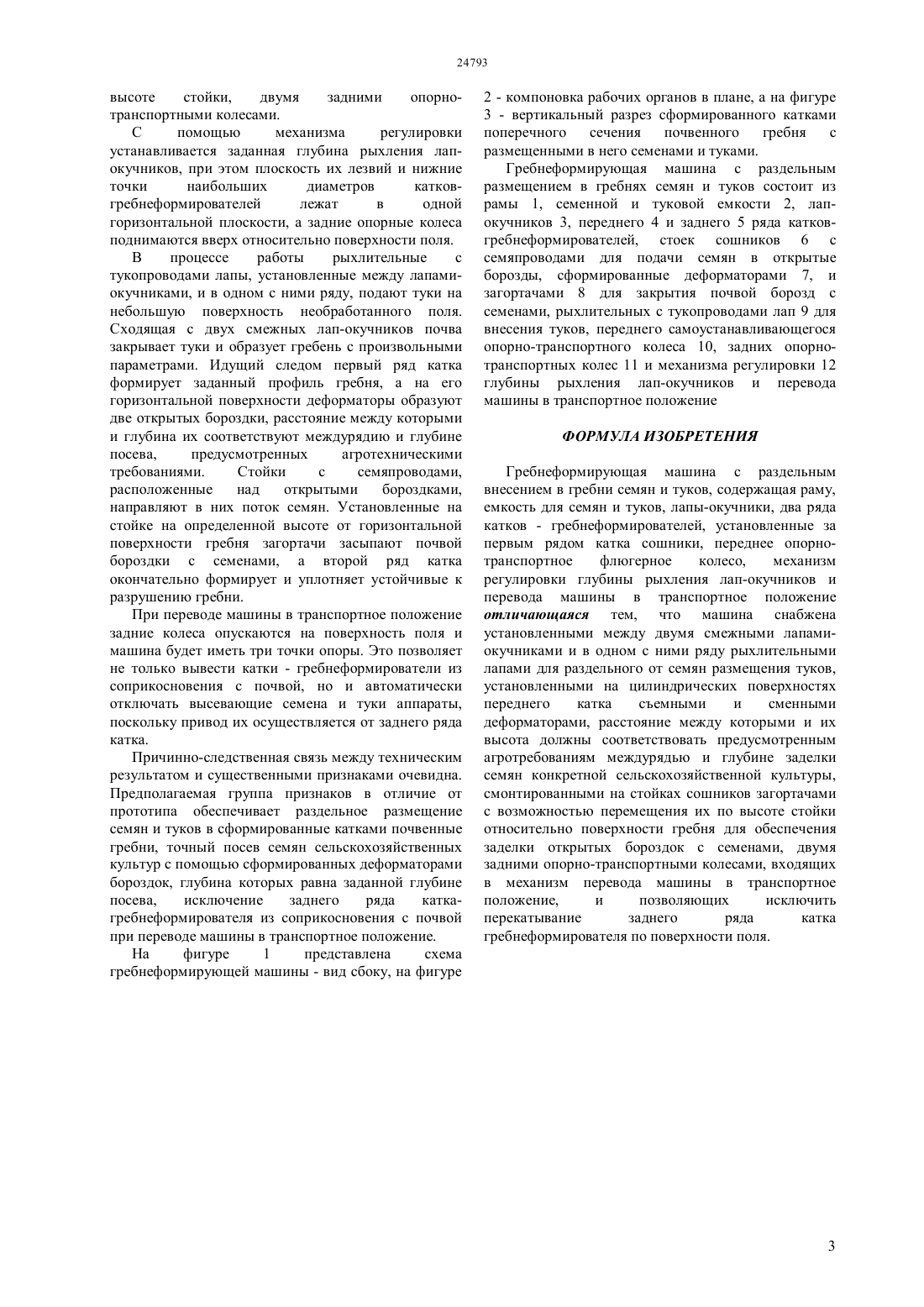

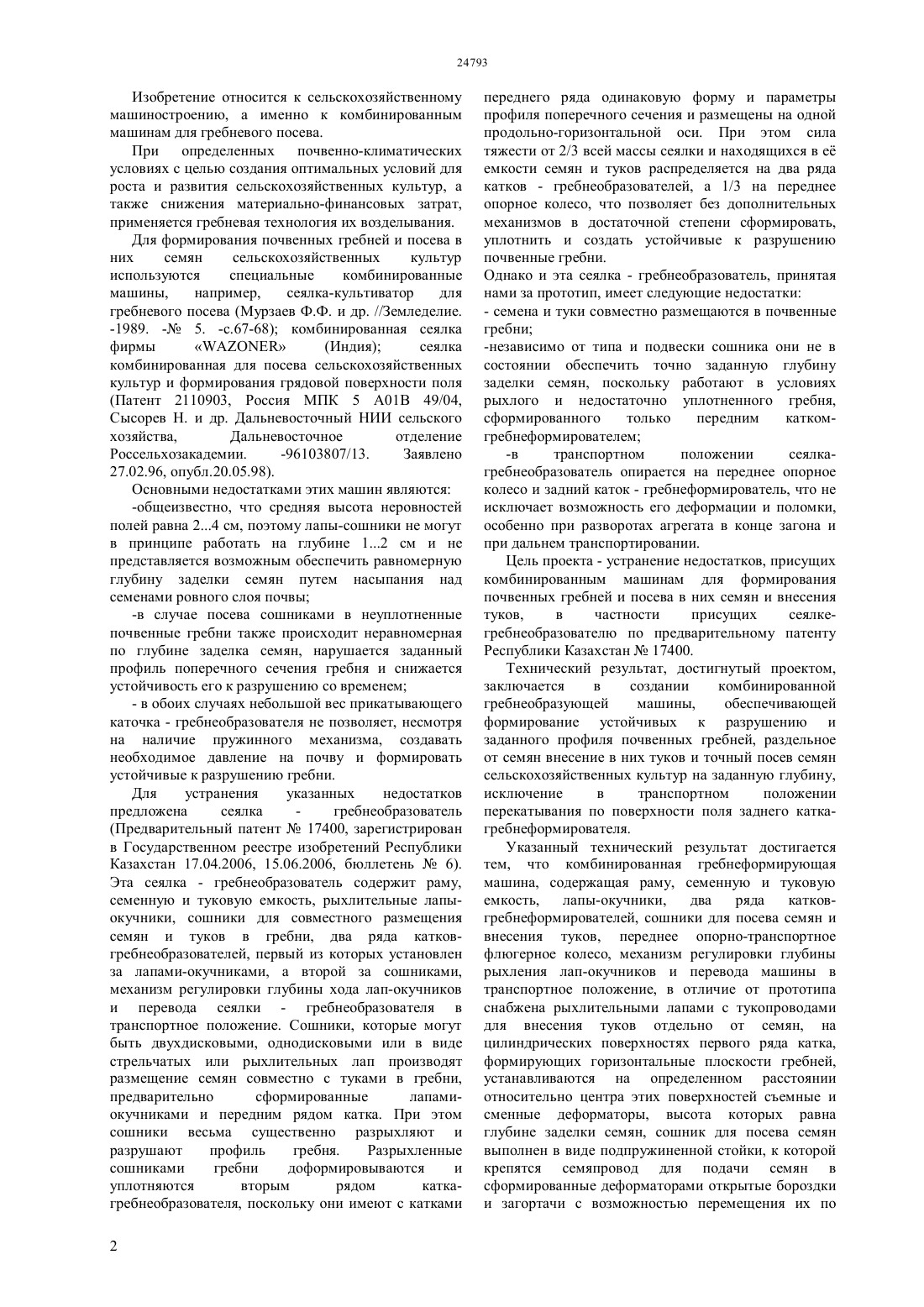

(51) 01 7/18 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ катков-гребнеобразователей, стоек сошников 6 с семяпроводами и загортачами 8, рыхлительных лап 9,переднего самоустанавливающегося опорнотранспортного колеса 10,задних опорнотранспортных колес 11, и механизма регулировки 12 глубины рыхления лап-окучников и перевода машины в транспортное положение. В процессе работы рыхлительные лапы 9,установленные в одном ряду и между лапамиокучниками 3, подают туки на поверхность необработанного поля. Сходящая с двух смежных лапокучников почва закрывает туки и образует гребень с произвольными параметрами. Идущий следом первый каток 4 формирует заданный профиль гребня, а деформаторы 7 образуют две открытых бороздки,расстояние между которыми и глубина их точно соответствуют междурядию и глубине посева,предусмотренных, агротехническими требованиями. Стойки сошников 6, расположенные над открытыми бороздками, направляют в них поток семян. Установленные на стойке сошника 6 загортачи 8 заделывают почвой бороздки с семенами, а второй каток 5 окончательно формирует и уплотняет устойчивые к разрушению гребни. При переводе машины в транспортное положение с помощью механизма регулировки 12 задние опорнотранспортные колеса 11 опускаются на поверхность поля, исключая возможность перекатываения заднего ряда катка по поверхности поля.(72) Грибановский Анатолий Павлович Рзалиев Аскар Сапашевич Грибенко Вячеслав Алексеевич Голобородько Валерия Павловна Чирков Александр Григорьевич Ялгасов Ниетулла Мусинович(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский институт механизации и электрификации сельского хозяйства(56) Предварительный патент РК 17400, 2006(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к комбинированным машинам для гребневого посева. Технический результат,достигнутый изобретением,заключается в создании комбинированной гребнеформирующей машины,обеспечивающей формирование устойчивых к разрушению и заданного профиля почвенных гребней,раздельное от семян размещение в них туков и точную по глубине заделку семян сельскохозяйственных культур, а также исключение в транспортном положении перекатывание заднего каткагребнеформирователя по поверхности поля. Гребнеформирующая машина с раздельным размещением в гребнях семян и туков состоит из рамы 1, семенной и туковой емкости 2, лап-окучников 3,переднего 4 с деформаторами 7 и заднего 5 ряда Изобретение относится к сельскохозяйственному машиностроению, а именно к комбинированным машинам для гребневого посева. При определенных почвенно-климатических условиях с целью создания оптимальных условий для роста и развития сельскохозяйственных культур, а также снижения материально-финансовых затрат,применяется гребневая технология их возделывания. Для формирования почвенных гребней и посева в них семян сельскохозяйственных культур используются специальные комбинированные машины,например,сеялка-культиватор для гребневого посева (Мурзаев Ф.Ф. и др. //Земледелие.(Индия) сеялка комбинированная для посева сельскохозяйственных культур и формирования грядовой поверхности поля(Патент 2110903, Россия МПК 5 А 01 В 49/04,Сысорев Н. и др. Дальневосточный НИИ сельского хозяйства,Дальневосточное отделение Россельхозакадемии.-96103807/13. Заявлено 27.02.96, опубл.20.05.98). Основными недостатками этих машин являются-общеизвестно, что средняя высота неровностей полей равна 24 см, поэтому лапы-сошники не могут в принципе работать на глубине 12 см и не представляется возможным обеспечить равномерную глубину заделки семян путем насыпания над семенами ровного слоя почвы-в случае посева сошниками в неуплотненные почвенные гребни также происходит неравномерная по глубине заделка семян, нарушается заданный профиль поперечного сечения гребня и снижается устойчивость его к разрушению со временем- в обоих случаях небольшой вес прикатывающего каточка - гребнеобразователя не позволяет, несмотря на наличие пружинного механизма, создавать необходимое давление на почву и формировать устойчивые к разрушению гребни. Для устранения указанных недостатков предложена сеялка гребнеобразователь(Предварительный патент 17400, зарегистрирован в Государственном реестре изобретений Республики Казахстан 17.04.2006, 15.06.2006, бюллетень 6). Эта сеялка - гребнеобразователь содержит раму,семенную и туковую емкость, рыхлительные лапыокучники, сошники для совместного размещения семян и туков в гребни, два ряда катковгребнеобразователей, первый из которых установлен за лапами-окучниками, а второй за сошниками,механизм регулировки глубины хода лап-окучников и перевода сеялки - гребнеобразователя в транспортное положение. Сошники, которые могут быть двухдисковыми, однодисковыми или в виде стрельчатых или рыхлительных лап производят размещение семян совместно с туками в гребни,предварительно сформированные лапамиокучниками и передним рядом катка. При этом сошники весьма существенно разрыхляют и разрушают профиль гребня. Разрыхленные сошниками гребни доформировываются и уплотняются вторым рядом каткагребнеобразователя, поскольку они имеют с катками 2 переднего ряда одинаковую форму и параметры профиля поперечного сечения и размещены на одной продольно-горизонтальной оси. При этом сила тяжести от 2/3 всей массы сеялки и находящихся в е емкости семян и туков распределяется на два ряда катков - гребнеобразователей, а 1/3 на переднее опорное колесо, что позволяет без дополнительных механизмов в достаточной степени сформировать,уплотнить и создать устойчивые к разрушению почвенные гребни. Однако и эта сеялка - гребнеобразователь, принятая нами за прототип, имеет следующие недостатки- семена и туки совместно размещаются в почвенные гребни-независимо от типа и подвески сошника они не в состоянии обеспечить точно заданную глубину заделки семян, поскольку работают в условиях рыхлого и недостаточно уплотненного гребня,сформированного только передним каткомгребнеформирователем-в транспортном положении сеялкагребнеобразователь опирается на переднее опорное колесо и задний каток - гребнеформирователь, что не исключает возможность его деформации и поломки,особенно при разворотах агрегата в конце загона и при дальнем транспортировании. Цель проекта - устранение недостатков, присущих комбинированным машинам для формирования почвенных гребней и посева в них семян и внесения туков,в частности присущих сеялкегребнеобразователю по предварительному патенту Республики Казахстан 17400. Технический результат, достигнутый проектом,заключается в создании комбинированной гребнеобразующей машины,обеспечивающей формирование устойчивых к разрушению и заданного профиля почвенных гребней, раздельное от семян внесение в них туков и точный посев семян сельскохозяйственных культур на заданную глубину,исключение в транспортном положении перекатывания по поверхности поля заднего каткагребнеформирователя. Указанный технический результат достигается тем, что комбинированная гребнеформирующая машина, содержащая раму, семенную и туковую емкость, лапы-окучники,два ряда катковгребнеформирователей, сошники для посева семян и внесения туков, переднее опорно-транспортное флюгерное колесо, механизм регулировки глубины рыхления лап-окучников и перевода машины в транспортное положение, в отличие от прототипа снабжена рыхлительными лапами с тукопроводами для внесения туков отдельно от семян, на цилиндрических поверхностях первого ряда катка,формирующих горизонтальные плоскости гребней,устанавливаются на определенном расстоянии относительно центра этих поверхностей съемные и сменные деформаторы, высота которых равна глубине заделки семян, сошник для посева семян выполнен в виде подпружиненной стойки, к которой крепятся семяпровод для подачи семян в сформированные деформаторами открытые бороздки и загортачи с возможностью перемещения их по высоте стойки,двумя задними опорнотранспортными колесами. С помощью механизма регулировки устанавливается заданная глубина рыхления лапокучников, при этом плоскость их лезвий и нижние точки наибольших диаметров катковгребнеформирователей лежат в одной горизонтальной плоскости, а задние опорные колеса поднимаются вверх относительно поверхности поля. В процессе работы рыхлительные с тукопроводами лапы, установленные между лапамиокучниками, и в одном с ними ряду, подают туки на небольшую поверхность необработанного поля. Сходящая с двух смежных лап-окучников почва закрывает туки и образует гребень с произвольными параметрами. Идущий следом первый ряд катка формирует заданный профиль гребня, а на его горизонтальной поверхности деформаторы образуют две открытых бороздки, расстояние между которыми и глубина их соответствуют междурядию и глубине посева,предусмотренных агротехническими требованиями. Стойки с семяпроводами,расположенные над открытыми бороздками,направляют в них поток семян. Установленные на стойке на определенной высоте от горизонтальной поверхности гребня загортачи засыпают почвой бороздки с семенами, а второй ряд катка окончательно формирует и уплотняет устойчивые к разрушению гребни. При переводе машины в транспортное положение задние колеса опускаются на поверхность поля и машина будет иметь три точки опоры. Это позволяет не только вывести катки - гребнеформирователи из соприкосновения с почвой, но и автоматически отключать высевающие семена и туки аппараты,поскольку привод их осуществляется от заднего ряда катка. Причинно-следственная связь между техническим результатом и существенными признаками очевидна. Предполагаемая группа признаков в отличие от прототипа обеспечивает раздельное размещение семян и туков в сформированные катками почвенные гребни, точный посев семян сельскохозяйственных культур с помощью сформированных деформаторами бороздок, глубина которых равна заданной глубине посева,исключение заднего ряда каткагребнеформирователя из соприкосновения с почвой при переводе машины в транспортное положение. На фигуре 1 представлена схема гребнеформирующей машины - вид сбоку, на фигуре 2 - компоновка рабочих органов в плане, а на фигуре 3 - вертикальный разрез сформированного катками поперечного сечения почвенного гребня с размещенными в него семенами и туками. Гребнеформирующая машина с раздельным размещением в гребнях семян и туков состоит из рамы 1, семенной и туковой емкости 2, лапокучников 3, переднего 4 и заднего 5 ряда катковгребнеформирователей, стоек сошников 6 с семяпроводами для подачи семян в открытые борозды, сформированные деформаторами 7, и загортачами 8 для закрытия почвой борозд с семенами, рыхлительных с тукопроводами лап 9 для внесения туков, переднего самоустанавливающегося опорно-транспортного колеса 10, задних опорнотранспортных колес 11 и механизма регулировки 12 глубины рыхления лап-окучников и перевода машины в транспортное положение ФОРМУЛА ИЗОБРЕТЕНИЯ Гребнеформирующая машина с раздельным внесением в гребни семян и туков, содержащая раму,емкость для семян и туков, лапы-окучники, два ряда катков - гребнеформирователей, установленные за первым рядом катка сошники, переднее опорнотранспортное флюгерное колесо,механизм регулировки глубины рыхления лап-окучников и перевода машины в транспортное положение отличающаяся тем, что машина снабжена установленными между двумя смежными лапамиокучниками и в одном с ними ряду рыхлительными лапами для раздельного от семян размещения туков,установленными на цилиндрических поверхностях переднего катка съемными и сменными деформаторами, расстояние между которыми и их высота должны соответствовать предусмотренным агротребованиям междурядью и глубине заделки семян конкретной сельскохозяйственной культуры,смонтированными на стойках сошников загортачами с возможностью перемещения их по высоте стойки относительно поверхности гребня для обеспечения заделки открытых бороздок с семенами, двумя задними опорно-транспортными колесами, входящих в механизм перевода машины в транспортное положение,и позволяющих исключить перекатывание заднего ряда катка гребнеформирователя по поверхности поля.
