Игла для измерения внутрикостного давления нии травматологии и ортопедии мз рк

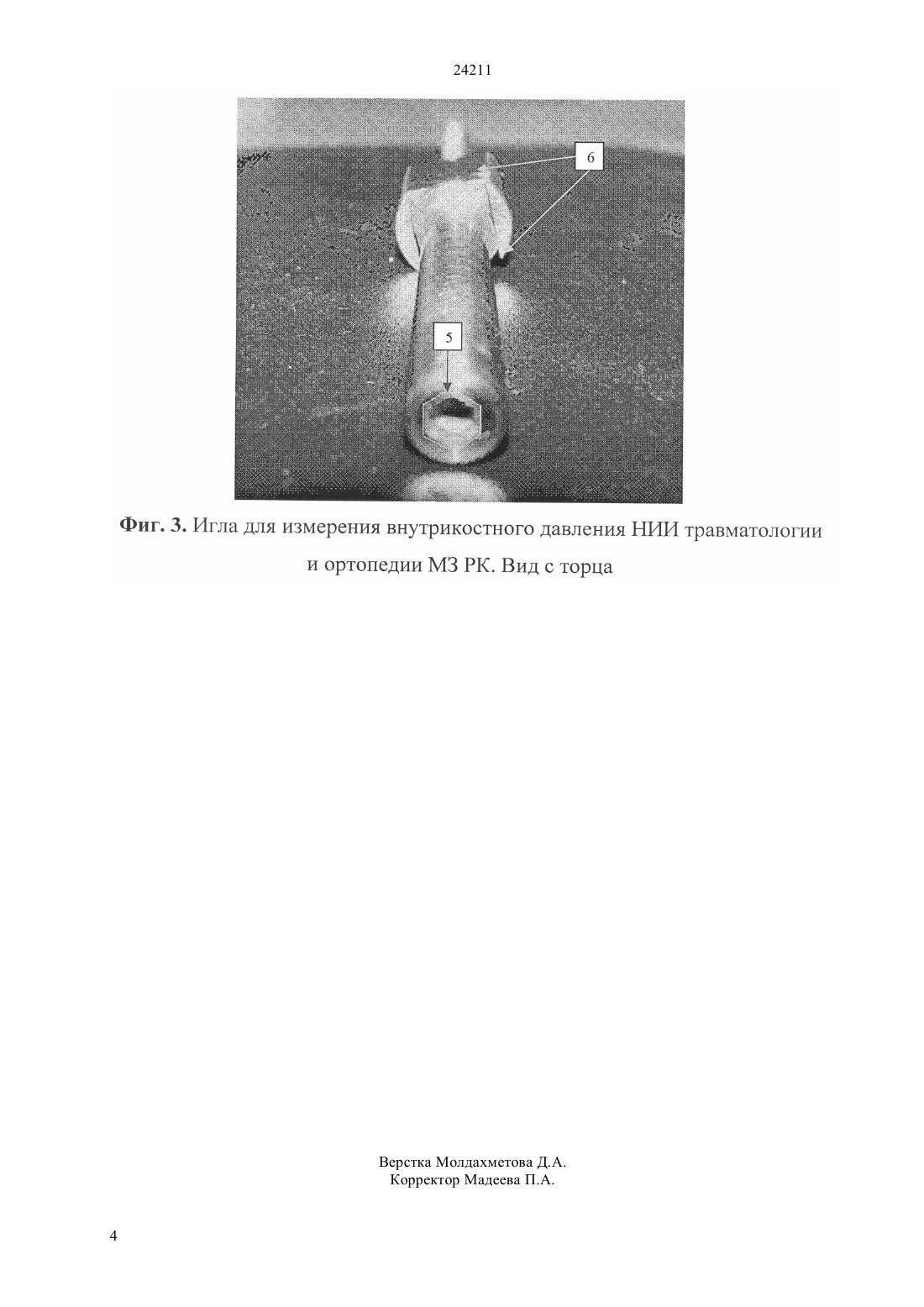

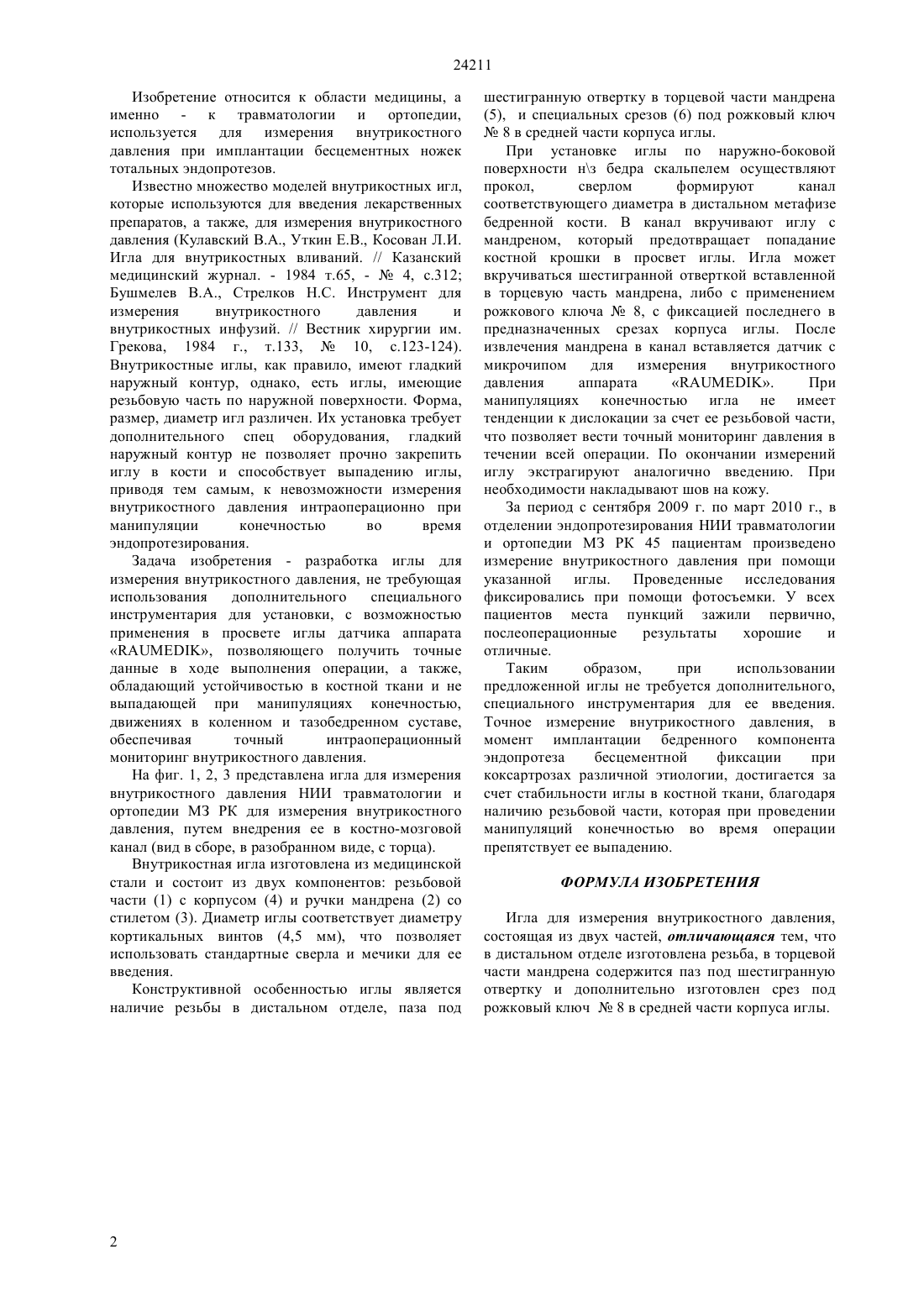

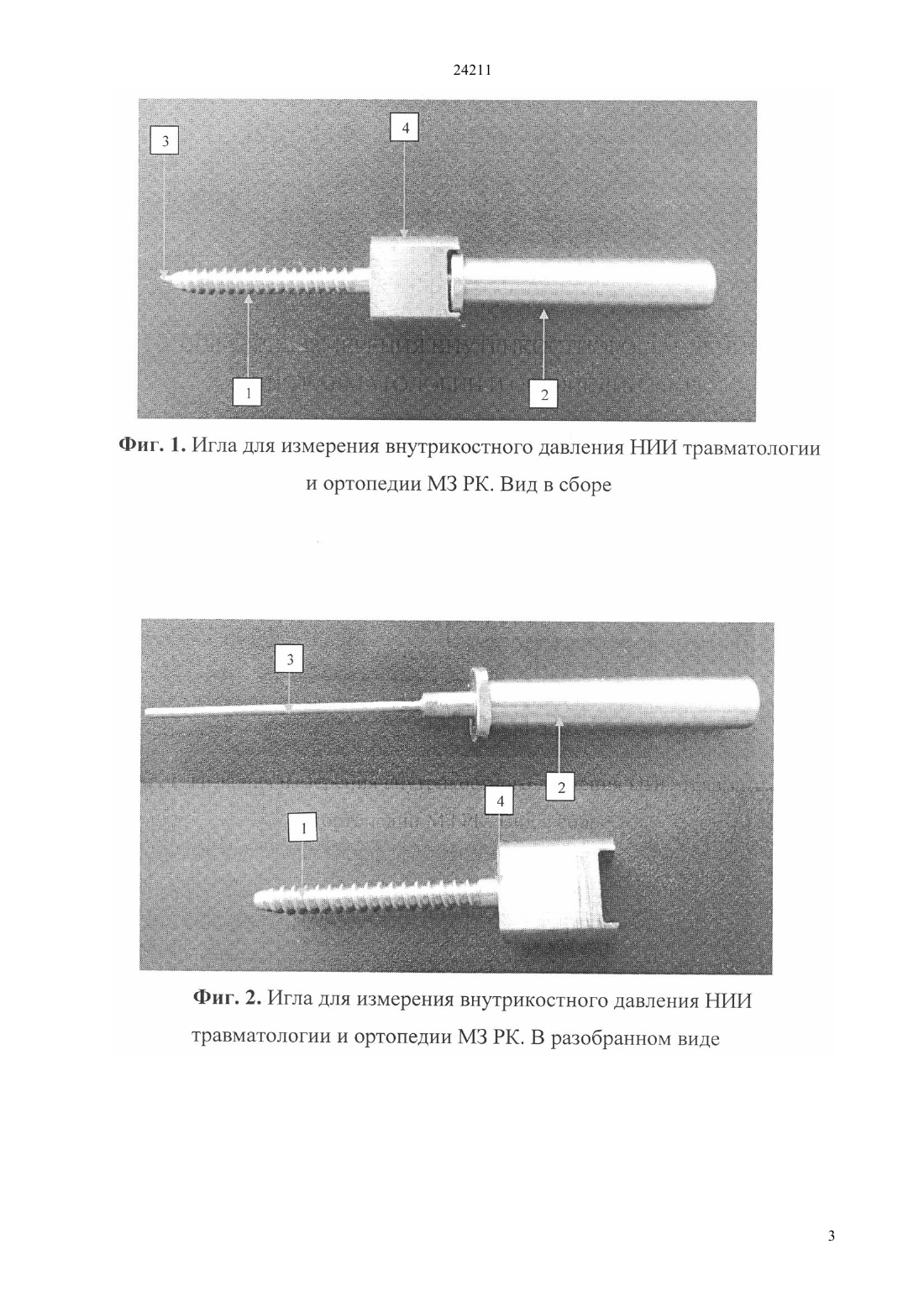

(51) 61 17/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отвертку, в средней части корпуса иглы имеются специальные срезы под рожковый ключ 8. При установке иглы в дистальном метафизе бедра по наружно-боковой поверхности, скальпелем осуществляют прокол, сверлом формируют канал соответствующего диаметра. В канал вкручивают иглу с мандреном, который предотвращает попадание костной крошки в просвет иглы. Игла может вкручиваться шестигранной отверткой вставленной в торцевую часть мандрена, либо с применением рожкового ключа 8 с фиксацией последнего в предназначенных срезах корпуса иглы. После извлечения мандрена в канал вставляется датчик с микрочипом для измерения внутрикостного давления. При манипуляциях конечностью игла не имеет тенденции к дислокации за счет ее резьбовой части, что позволяет вести точный мониторинг давления в течении всей операции. По окончании измерений иглу экстрагируют аналогично введению. При необходимости накладывают шов на кожу. Применение предлагаемой иглы для измерения внутрикостного давления при эндопротезировании тазобедренного сустава позволяет устанавливать ее при помощи стандартного травматологического инструментария,осуществлять мониторинг внутрикостного давления во время операции и избегать выпадения иглы во время манипуляции конечностью при эндопротезировании бесцементных ножек тазобедренного сустава, тем самым,обеспечивая получение точных,объективных данных.(72) Батпенов Нурлан Джумагулович Белокобылов Алексей Александрович Тулеубаев Берик Еркебуланович Курмангалиев Еркин-Дауир Толеуович(73) Республиканское государственное казенное предприятие Научно-исследовательский институт травматологии и ортопедии Министерства здравоохранения Республики Казахстан(56) Кулавский В.А., Уткин Е.В., Косован Л.И. Игла для внутрикостных вливаний // Казанский медицинский журнал, 1984, т.65,4, с.312(54) ИГЛА ДЛЯ ИЗМЕРЕНИЯ ВНУТРИКОСТНОГО ДАВЛЕНИЯ НИИ ТРАВМАТОЛОГИИ И ОРТОПЕДИИ МЗ РК(57) Изобретение относится к области медицины, а именно - к травматологии и ортопедии,используется для определения внутрикостного давления при имплантации бесцементных ножек тотальных эндопротезов. Внутрикостная игла изготовлена из медицинской стали и состоит из двух компонентов резьбовой части с корпусом и ручки (мандрен) со стилетом. Диаметр иглы соответствует диаметру кортикальных винтов, что позволяет использовать стандартные сверла и мечики для ее введения. Конструктивной особенностью иглы является наличие резьбы в дистальном отделе, в торцевой части мандрена имеется паз под шестигранную 24211 Изобретение относится к области медицины, а именно - к травматологии и ортопедии,используется для измерения внутрикостного давления при имплантации бесцементных ножек тотальных эндопротезов. Известно множество моделей внутрикостных игл,которые используются для введения лекарственных препаратов, а также, для измерения внутрикостного давления (Кулавский В.А., Уткин Е.В., Косован Л.И. Игла для внутрикостных вливаний. // Казанский медицинский журнал. - 1984 т.65, -4, с.312 Бушмелев В.А., Стрелков Н.С. Инструмент для измерения внутрикостного давления и внутрикостных инфузий. // Вестник хирургии им. Грекова, 1984 г., т.133,10, с.123-124). Внутрикостные иглы, как правило, имеют гладкий наружный контур, однако, есть иглы, имеющие резьбовую часть по наружной поверхности. Форма,размер, диаметр игл различен. Их установка требует дополнительного спец оборудования, гладкий наружный контур не позволяет прочно закрепить иглу в кости и способствует выпадению иглы,приводя тем самым, к невозможности измерения внутрикостного давления интраоперационно при манипуляции конечностью во время эндопротезирования. Задача изобретения - разработка иглы для измерения внутрикостного давления, не требующая использования дополнительного специального инструментария для установки, с возможностью применения в просвете иглы датчика аппарата, позволяющего получить точные данные в ходе выполнения операции, а также,обладающий устойчивостью в костной ткани и не выпадающей при манипуляциях конечностью,движениях в коленном и тазобедренном суставе,обеспечивая точный интраоперационный мониторинг внутрикостного давления. На фиг. 1, 2, 3 представлена игла для измерения внутрикостного давления НИИ травматологии и ортопедии МЗ РК для измерения внутрикостного давления, путем внедрения ее в костно-мозговой канал (вид в сборе, в разобранном виде, с торца). Внутрикостная игла изготовлена из медицинской стали и состоит из двух компонентов резьбовой части (1) с корпусом (4) и ручки мандрена (2) со стилетом (3). Диаметр иглы соответствует диаметру кортикальных винтов (4,5 мм), что позволяет использовать стандартные сверла и мечики для ее введения. Конструктивной особенностью иглы является наличие резьбы в дистальном отделе, паза под(5), и специальных срезов (6) под рожковый ключ 8 в средней части корпуса иглы. При установке иглы по наружно-боковой поверхности нз бедра скальпелем осуществляют прокол,сверлом формируют канал соответствующего диаметра в дистальном метафизе бедренной кости. В канал вкручивают иглу с мандреном, который предотвращает попадание костной крошки в просвет иглы. Игла может вкручиваться шестигранной отверткой вставленной в торцевую часть мандрена, либо с применением рожкового ключа 8, с фиксацией последнего в предназначенных срезах корпуса иглы. После извлечения мандрена в канал вставляется датчик с микрочипом для измерения внутрикостного давления аппарата. При манипуляциях конечностью игла не имеет тенденции к дислокации за счет ее резьбовой части,что позволяет вести точный мониторинг давления в течении всей операции. По окончании измерений иглу экстрагируют аналогично введению. При необходимости накладывают шов на кожу. За период с сентября 2009 г. по март 2010 г., в отделении эндопротезирования НИИ травматологии и ортопедии МЗ РК 45 пациентам произведено измерение внутрикостного давления при помощи указанной иглы. Проведенные исследования фиксировались при помощи фотосъемки. У всех пациентов места пункций зажили первично,послеоперационные результаты хорошие и отличные. Таким образом,при использовании предложенной иглы не требуется дополнительного,специального инструментария для ее введения. Точное измерение внутрикостного давления, в момент имплантации бедренного компонента эндопротеза бесцементной фиксации при коксартрозах различной этиологии, достигается за счет стабильности иглы в костной ткани, благодаря наличию резьбовой части, которая при проведении манипуляций конечностью во время операции препятствует ее выпадению. ФОРМУЛА ИЗОБРЕТЕНИЯ Игла для измерения внутрикостного давления,состоящая из двух частей, отличающаяся тем, что в дистальном отделе изготовлена резьба, в торцевой части мандрена содержится паз под шестигранную отвертку и дополнительно изготовлен срез под рожковый ключ 8 в средней части корпуса иглы.
