Центробежный смеситель

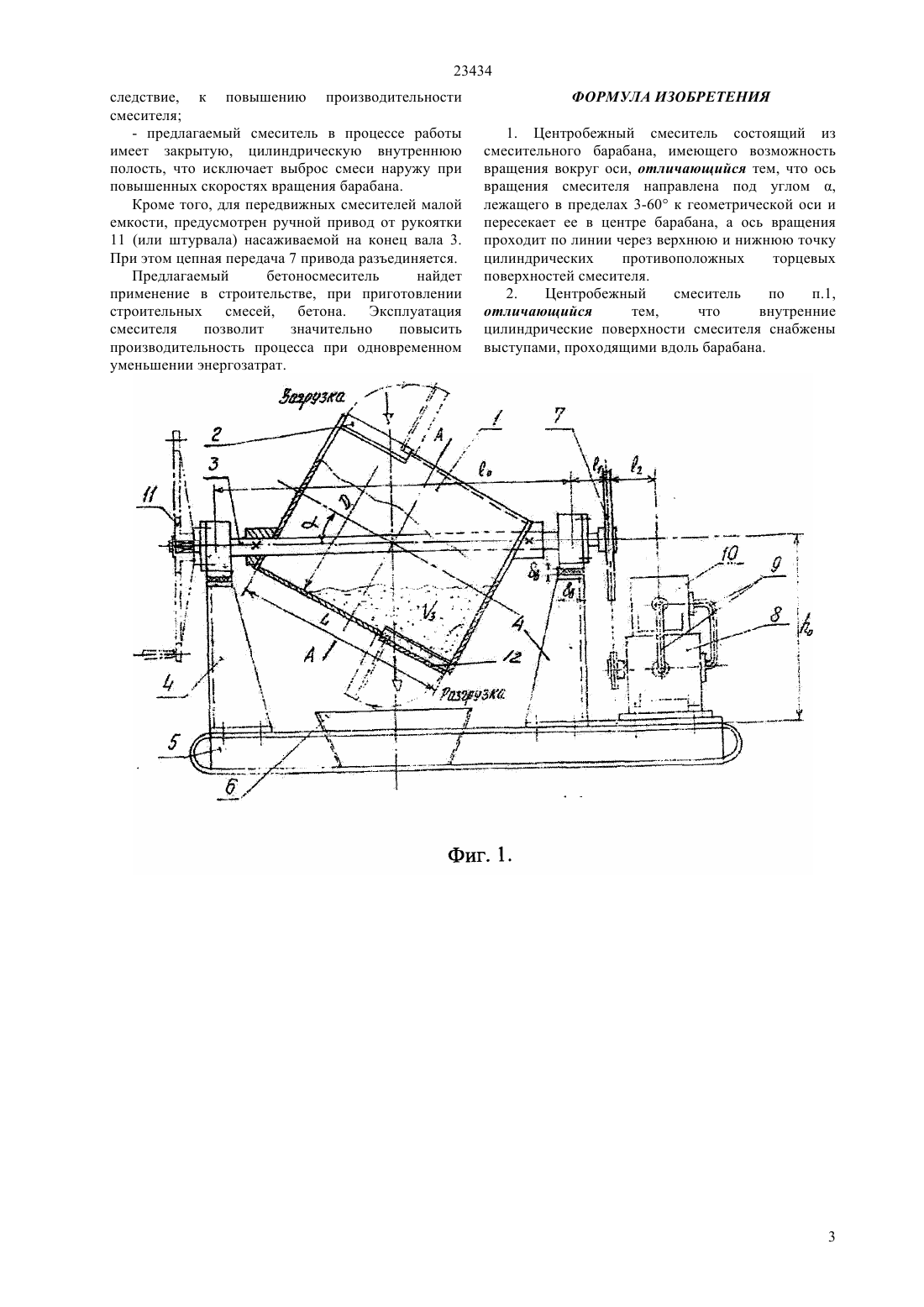

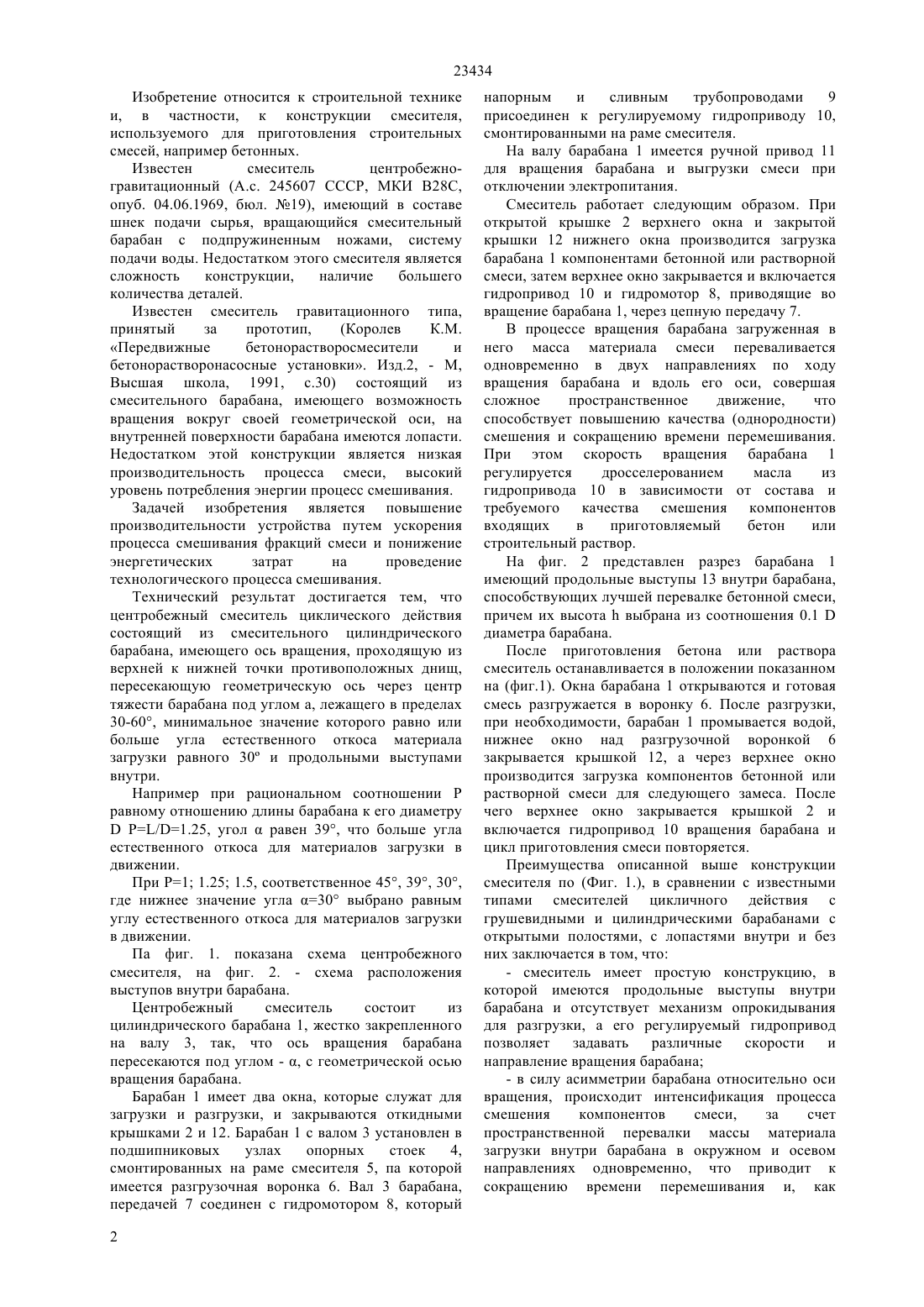

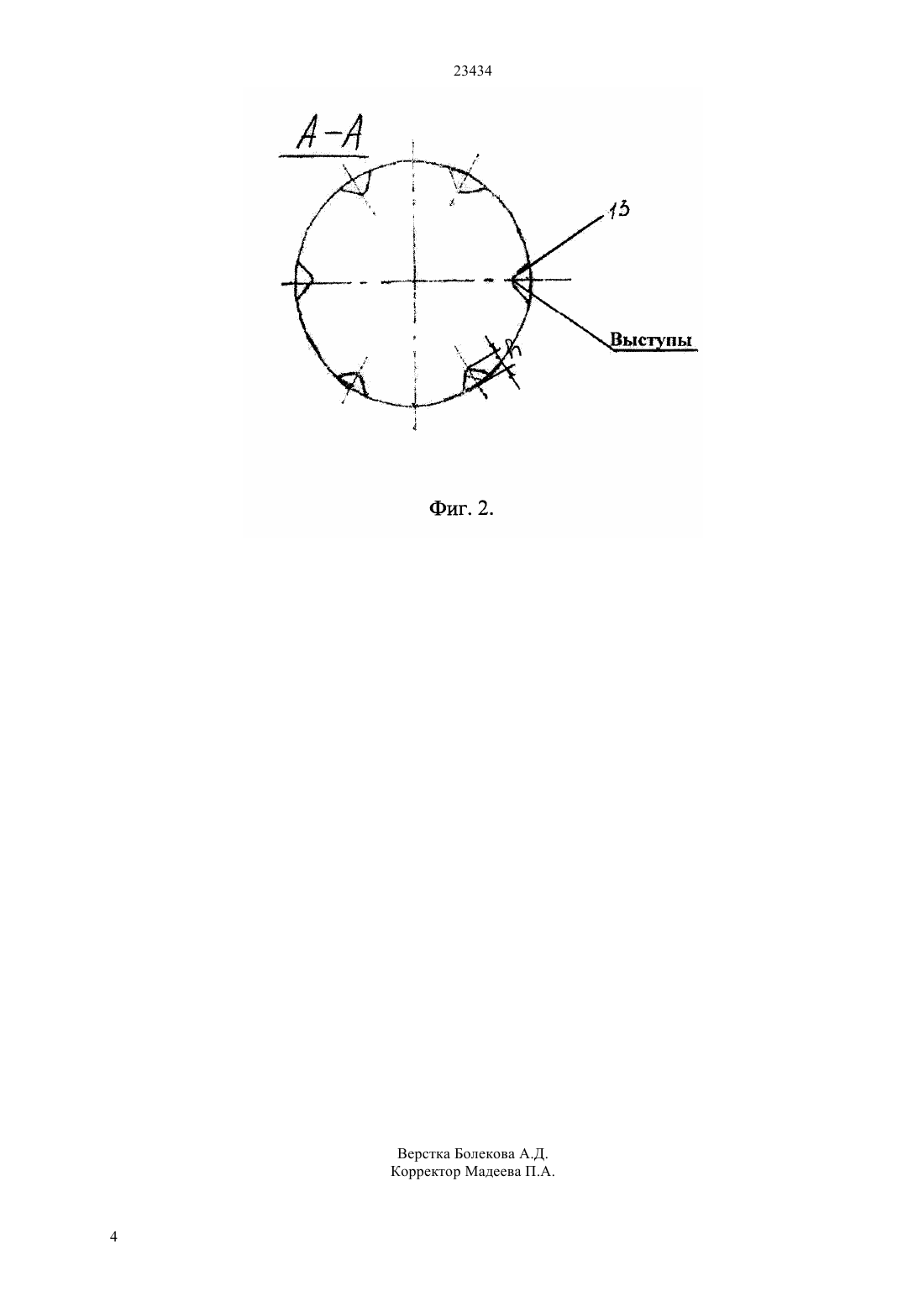

(51) 28 5/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительной технике и, в частности, к конструкции смесителя,используемого для приготовления строительных смесей, например бетонных. Технический результат достигается тем, что центробежный смеситель циклического действия состоящий из смесительного цилиндрического барабана, имеющего ось вращения, пересекающую геометрическую ось под углом , равному в приделах 30-60, и проходящему через центр барабана и продольными выступами внутри. Предлагаемый бетоносмеситель найдет применение в строительстве, при приготовлении строительных смесей, бетона. Эксплуатация смесителя позволит значительно повысить производительность процесса при одновременном уменьшении энергозатрат.(72) Поветкин Виталий ВасильевичНурмуханова Альфия ЗейнулловнаСоснин Виктор Александрович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан 23434 Изобретение относится к строительной технике и, в частности, к конструкции смесителя,используемого для приготовления строительных смесей, например бетонных. Известен смеситель центробежногравитационный (А.с. 245607 СССР, МКИ В 28 С,опуб. 04.06.1969, бюл. 19), имеющий в составе шнек подачи сырья, вращающийся смесительный барабан с подпружиненным ножами, систему подачи воды. Недостатком этого смесителя является сложность конструкции,наличие большего количества деталей. Известен смеситель гравитационного типа,принятый за прототип,(Королев К.М. Передвижные бетонорастворосмесители и бетонорастворонасосные установки. Изд.2, - М,Высшая школа, 1991, с.30) состоящий из смесительного барабана, имеющего возможность вращения вокруг своей геометрической оси, на внутренней поверхности барабана имеются лопасти. Недостатком этой конструкции является низкая производительность процесса смеси, высокий уровень потребления энергии процесс смешивания. Задачей изобретения является повышение производительности устройства путем ускорения процесса смешивания фракций смеси и понижение энергетических затрат на проведение технологического процесса смешивания. Технический результат достигается тем, что центробежный смеситель циклического действия состоящий из смесительного цилиндрического барабана, имеющего ось вращения, проходящую из верхней к нижней точки противоположных днищ,пересекающую геометрическую ось через центр тяжести барабана под углом а, лежащего в пределах 30-60, минимальное значение которого равно или больше угла естественного откоса материала загрузки равного 30 и продольными выступами внутри. Например при рациональном соотношении Р равному отношению длины барабана к его диаметру/1.25, уголравен 39, что больше угла естественного откоса для материалов загрузки в движении. При Р 1 1.25 1.5, соответственное 45, 39, 30,где нижнее значение угла 30 выбрано равным углу естественного откоса для материалов загрузки в движении. Па фиг. 1. показана схема центробежного смесителя, на фиг. 2. - схема расположения выступов внутри барабана. Центробежный смеситель состоит из цилиндрического барабана 1, жестко закрепленного на валу 3, так, что ось вращения барабана пересекаются под углом - , с геометрической осью вращения барабана. Барабан 1 имеет два окна, которые служат для загрузки и разгрузки, и закрываются откидными крышками 2 и 12. Барабан 1 с валом 3 установлен в подшипниковых узлах опорных стоек 4,смонтированных на раме смесителя 5, па которой имеется разгрузочная воронка 6. Вал 3 барабана,передачей 7 соединен с гидромотором 8, который 2 напорным и сливным трубопроводами 9 присоединен к регулируемому гидроприводу 10,смонтированными на раме смесителя. На валу барабана 1 имеется ручной привод 11 для вращения барабана и выгрузки смеси при отключении электропитания. Смеситель работает следующим образом. При открытой крышке 2 верхнего окна и закрытой крышки 12 нижнего окна производится загрузка барабана 1 компонентами бетонной или растворной смеси, затем верхнее окно закрывается и включается гидропривод 10 и гидромотор 8, приводящие во вращение барабана 1, через цепную передачу 7. В процессе вращения барабана загруженная в него масса материала смеси переваливается одновременно в двух направлениях по ходу вращения барабана и вдоль его оси, совершая сложное пространственное движение,что способствует повышению качества (однородности) смешения и сокращению времени перемешивания. При этом скорость вращения барабана 1 регулируется дросселерованием масла из гидропривода 10 в зависимости от состава и требуемого качества смешения компонентов входящих в приготовляемый бетон или строительный раствор. На фиг. 2 представлен разрез барабана 1 имеющий продольные выступы 13 внутри барабана,способствующих лучшей перевалке бетонной смеси,причем их высотавыбрана из соотношения 0.1 диаметра барабана. После приготовления бетона или раствора смеситель останавливается в положении показанном на (фиг.1). Окна барабана 1 открываются и готовая смесь разгружается в воронку 6. После разгрузки,при необходимости, барабан 1 промывается водой,нижнее окно над разгрузочной воронкой 6 закрывается крышкой 12, а через верхнее окно производится загрузка компонентов бетонной или растворной смеси для следующего замеса. После чего верхнее окно закрывается крышкой 2 и включается гидропривод 10 вращения барабана и цикл приготовления смеси повторяется. Преимущества описанной выше конструкции смесителя по (Фиг. 1.), в сравнении с известными типами смесителей цикличного действия с грушевидными и цилиндрическими барабанами с открытыми полостями, с лопастями внутри и без них заключается в том, что- смеситель имеет простую конструкцию, в которой имеются продольные выступы внутри барабана и отсутствует механизм опрокидывания для разгрузки, а его регулируемый гидропривод позволяет задавать различные скорости и направление вращения барабана- в силу асимметрии барабана относительно оси вращения, происходит интенсификация процесса смешения компонентов смеси,за счет пространственной перевалки массы материала загрузки внутри барабана в окружном и осевом направлениях одновременно, что приводит к сокращению времени перемешивания и, как- предлагаемый смеситель в процессе работы имеет закрытую, цилиндрическую внутреннюю полость, что исключает выброс смеси наружу при повышенных скоростях вращения барабана. Кроме того, для передвижных смесителей малой емкости, предусмотрен ручной привод от рукоятки 11 (или штурвала) насаживаемой на конец вала 3. При этом цепная передача 7 привода разъединяется. Предлагаемый бетоносмеситель найдет применение в строительстве, при приготовлении строительных смесей, бетона. Эксплуатация смесителя позволит значительно повысить производительность процесса при одновременном уменьшении энергозатрат. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Центробежный смеситель состоящий из смесительного барабана, имеющего возможность вращения вокруг оси, отличающийся тем, что ось вращения смесителя направлена под углом ,лежащего в пределах 3-60 к геометрической оси и пересекает ее в центре барабана, а ось вращения проходит по линии через верхнюю и нижнюю точку цилиндрических противоположных торцевых поверхностей смесителя. 2. Центробежный смеситель по п.1,отличающийся тем,что внутренние цилиндрические поверхности смесителя снабжены выступами, проходящими вдоль барабана.
