Бокс для оглушения животных

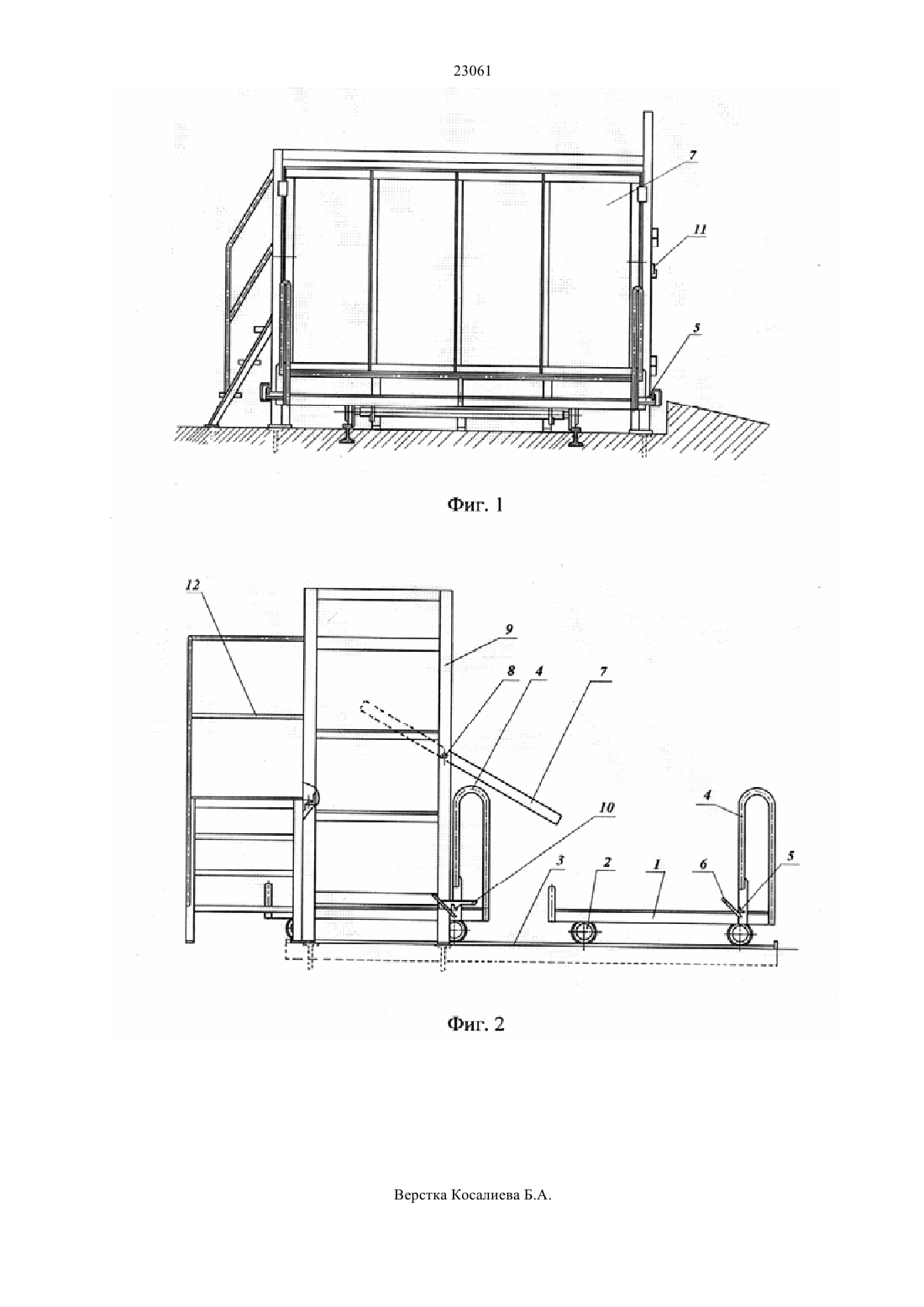

(51) 22 5/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ передвижения по рельсовому пути. С передней стороны тележки, по углам, расположены две дугообразные ручки и два стопора для фиксации тележки к боксу, на которых расположены две скобы для возврата фиксаторов в рабочее положение. Изобретение поясняется чертежами, где на фиг. 1 показан общий вид бокса, а на фиг. 2 вид сбоку. Подвижный боковой щит устанавливается на креплениях оси, которые расположены выше центра тяжести, что обеспечивает возврат в исходное положение под воздействием собственной массы. Положение осей вращения подвижного бокового щита по указанному выше условию рассчитывается с помощью известных математических методов. В нижней передней части каркаса бокса шарнирно на осях установлены два фиксатора для закрепления тележки. При возврате тележки в рабочее положение (положение пола бокса) происходит автоматическая фиксация тележки и подвижного бокового щита.(72) Жайлаубаев Жанибек Далелович Ложкин Василий Анатольевич Салимов Булат Исенович Бопин Тусупбек Еркенович Кутепов Владимир Романович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт переработки сельскохозяйственной продукции(54) БОКС ДЛЯ ОГЛУШЕНИЯ ЖИВОТНЫХ(57) Изобретение относится к первичной переработке животных в мясной промышленности, а именно к устройствам для обездвиживания животных. Технический результат достигается тем, что пол бокса оглушения выполнен в виде выкатывающейся тележки. Тележка состоит из прямоугольной платформы с колесами, предназначенными для 23061 Изобретение относится к первичной переработке животных в мясной промышленности, а именно к устройствам для обездвиживания животных. Известен бокс для оглушения животных,включающий каркас, переднюю дверь, поворотную платформу, связанную с ней посредством механизма подвижную стенку, подвижный боковой щит с роликами, шарнирно связанный с поворотной платформой и привод поворотной платформы и боковой стенки. А.с. СССР 479467, кл. А 22 В 5/02, 1975. Известен также бокс для оглушения животных,включающий раму, дверь для загона животных,поворотный пол с противовесом, подвижный боковой щит, связанный системой тросов и блоков с поворотным полом,замок,фиксирующий подвижный боковой щит и привод. А.с. СССР 519179, кл. А 22 В 5/02, 1976. Эти известные устройства для оглушения имеют сложные балансировочные и приводные механизмы. Задачей изобретения является обеспечение удобства выгрузки и исключение из конструкции бокса дополнительных балансировочных и приводных механизмов. Технический результат достигается тем, что пол бокса оглушения выполнен в виде выкатывающейся тележки 1. Тележка состоит из прямоугольной платформы с колесами 2, предназначенными для передвижения по рельсовому пути 3. С передней стороны тележки, по углам, расположены две дугообразные ручки 4 и два стопора 5 для фиксации тележки к боксу, на которых расположены две скобы 6 для возврата фиксаторов в рабочее положение. Изобретение поясняется чертежами, где на фиг. 1 показан общий вид бокса, а на фиг. 2 вид сбоку. Подвижный боковой щит 7 устанавливается на креплениях 8 оси, которых расположены выше центра тяжести, что обеспечивает возврат в исходное положение под воздействием собственной массы. Положение осей вращения подвижного бокового щита по указанному выше условию рассчитывается с помощью известных математических методов. В нижней передней части каркаса 9 бокса шарнирно на осях установлены два фиксатора 10 для закрепления тележки. При возврате тележки в рабочее положение (положение пола бокса) происходит автоматическое фиксация тележки и подвижного бокового щита. Тележка 1 по рельсам 3 вкатывается под подвижным боковым щитом 7 в каркас 9 бокса и фиксируется фиксаторами 10. Животное заводится через открытую переднею дверь 11 в каркас 9 бокса на тележку 1, которая в этом случае является полом бокса. Оглушение производится рабочим с площадки 12 через верх каркаса 9 бокса. После оглушения животное падает на тележку 1. Открываются фиксаторы 10 и тележка 1 с тушей выкатывается из бокса через подвижный боковой щит 7. Процесс повторяется. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бокс для оглушения животных, включающий каркас, переднюю дверь для загона животных,подвижный боковой щит и пол, отличающийся тем, что пол бокса представляет собой тележку, и подвижный боковой щит каркаса бокса установлен на креплениях 2. Бокс по п.1, отличающийся тем, что тележка выкатывается из каркаса вместе с оглушенным животным 3. Бокс по п.2, отличающийся тем, что тележка движется по рельсовому пути 4. Бокс по п.1, отличающийся тем, что крепления подвижного бокового щита расположены выше центра тяжести 5. Бокс по п.4, отличающийся тем, что крепления подвижного бокового щита обеспечивают возврат в исходное положение под воздействием собственной массы.
