Электромагнитный пульсатор доильного аппарата

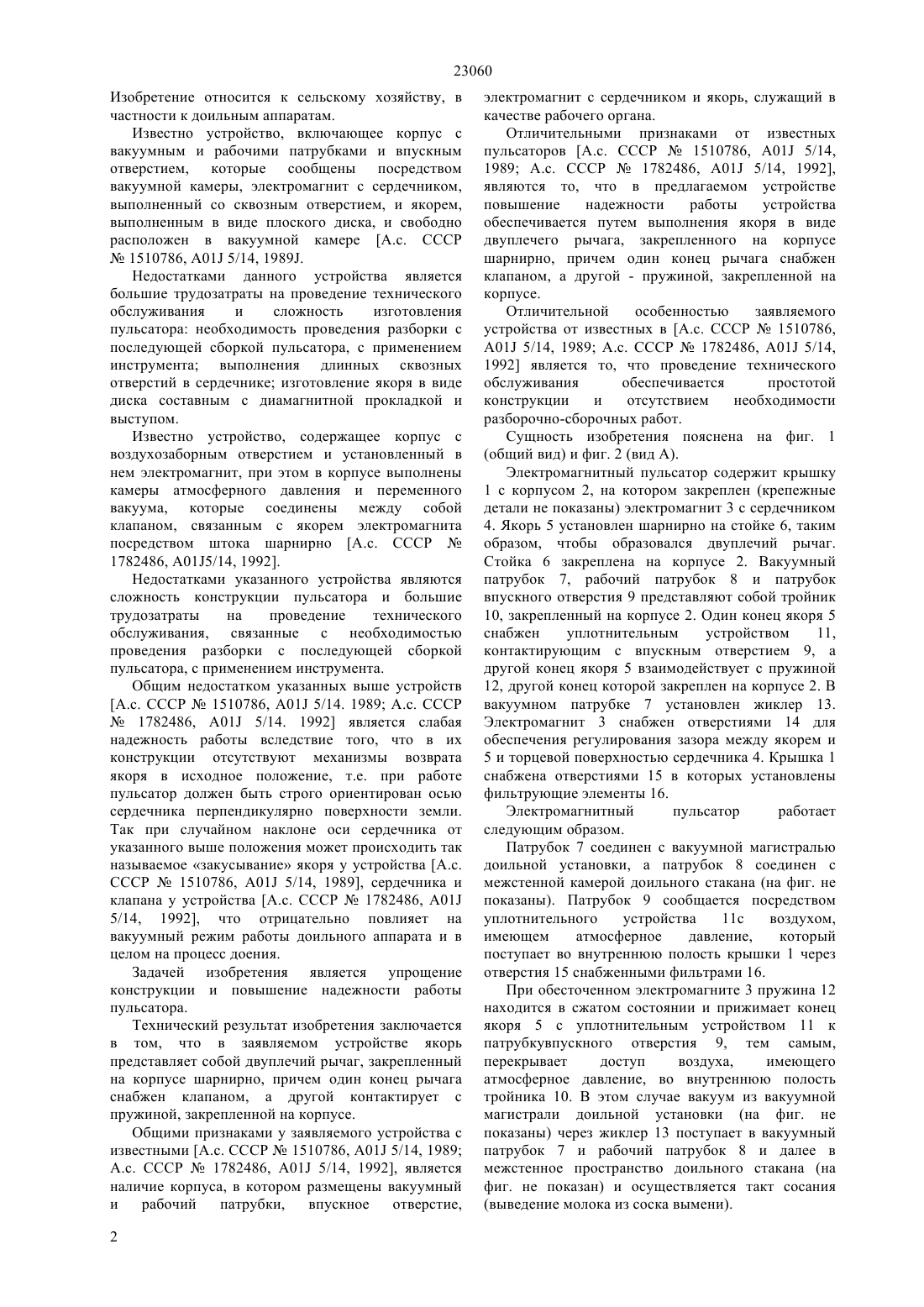

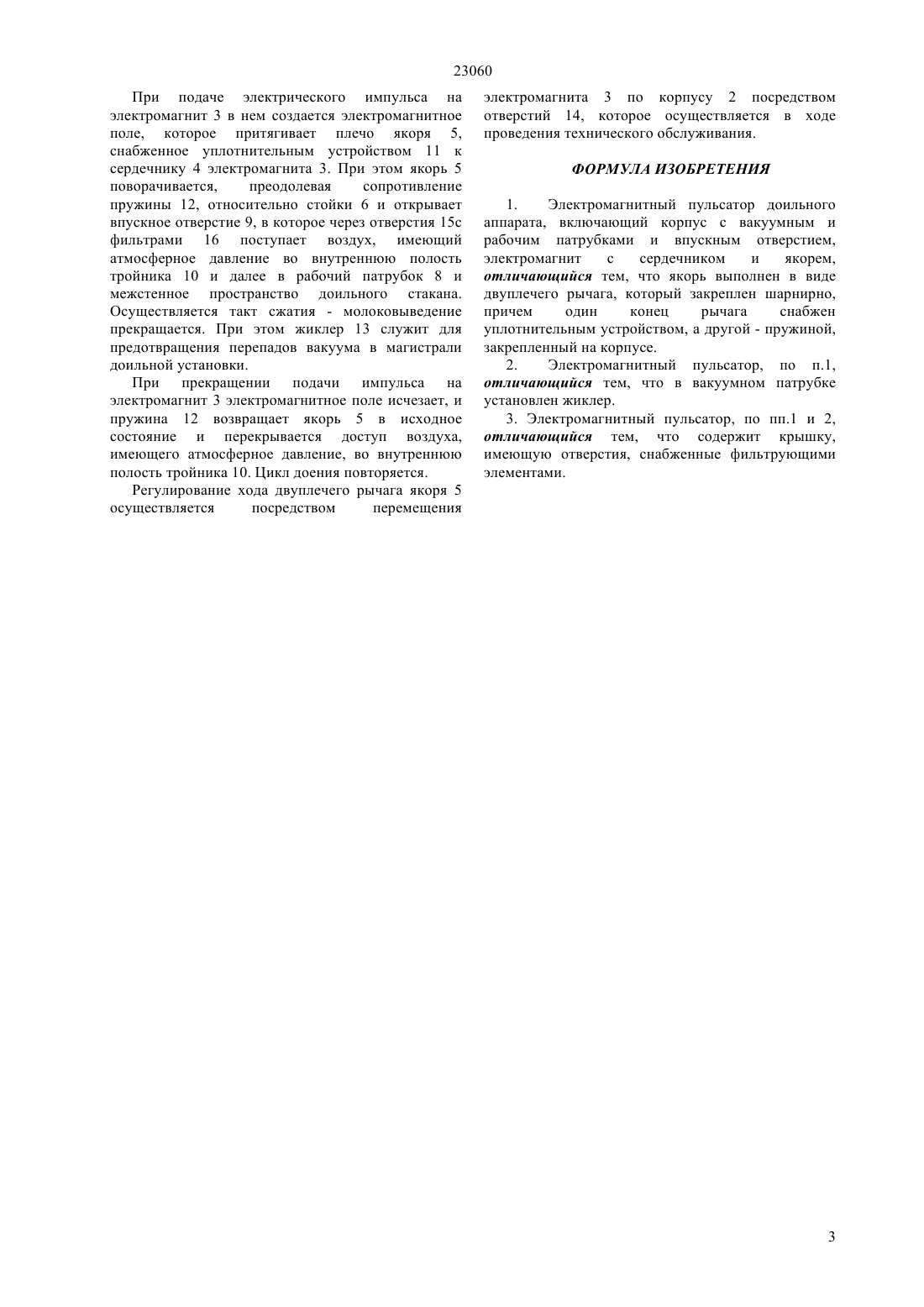

(51) 01 5/14 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к сельскому хозяйству,в частности к доильным аппаратам. Задачей изобретения является упрощение конструкции и повышение надежности работы пульсатора. Технический результат изобретения заключается в том, что в заявляемом устройстве якорь представляет собой двуплечий рычаг, закрепленный на корпусе шарнирно, причем один конец рычага снабжен уплотнительным устройством, а другой контактирует с пружиной, закрепленной на корпусе.(72) Атыханов Айбек Кашкымбайулы Исинтаев Такабай Исинтаевич Шаяхметов Амангельды Булатович(73) Частное учреждение Костанайский нженерноэкономический университет им. М. Дулатова(54) ЭЛЕКТРОМАГНИТНЫЙ ПУЛЬСАТОР ДОИЛЬНОГО АППАРАТА ЭЛЕКТРОМАГНИТНЫЙ ПУЛЬСАТОР ДОИЛЬНОГО АППАРАТА 23060 Изобретение относится к сельскому хозяйству, в частности к доильным аппаратам. Известно устройство, включающее корпус с вакуумным и рабочими патрубками и впускным отверстием, которые сообщены посредством вакуумной камеры, электромагнит с сердечником,выполненный со сквозным отверстием, и якорем,выполненным в виде плоского диска, и свободно расположен в вакуумной камере А.с. СССР 1510786, А 01 5/14, 1989. Недостатками данного устройства является большие трудозатраты на проведение технического обслуживания и сложность изготовления пульсатора необходимость проведения разборки с последующей сборкой пульсатора, с применением инструмента выполнения длинных сквозных отверстий в сердечнике изготовление якоря в виде диска составным с диамагнитной прокладкой и выступом. Известно устройство, содержащее корпус с воздухозаборным отверстием и установленный в нем электромагнит, при этом в корпусе выполнены камеры атмосферного давления и переменного вакуума, которые соединены между собой клапаном, связанным с якорем электромагнита посредством штока шарнирно А.с. СССР 1782486, 015/14, 1992. Недостатками указанного устройства являются сложность конструкции пульсатора и большие трудозатраты на проведение технического обслуживания, связанные с необходимостью проведения разборки с последующей сборкой пульсатора, с применением инструмента. Общим недостатком указанных выше устройств А.с. СССР 1510786, 01 5/14. 1989 А.с. СССР 1782486, 01 5/14. 1992 является слабая надежность работы вследствие того, что в их конструкции отсутствуют механизмы возврата якоря в исходное положение, т.е. при работе пульсатор должен быть строго ориентирован осью сердечника перпендикулярно поверхности земли. Так при случайном наклоне оси сердечника от указанного выше положения может происходить так называемое закусывание якоря у устройства А.с. СССР 1510786, 01 5/14, 1989, сердечника и клапана у устройства А.с. СССР 1782486, 01 5/14, 1992, что отрицательно повлияет на вакуумный режим работы доильного аппарата и в целом на процесс доения. Задачей изобретения является упрощение конструкции и повышение надежности работы пульсатора. Технический результат изобретения заключается в том, что в заявляемом устройстве якорь представляет собой двуплечий рычаг, закрепленный на корпусе шарнирно, причем один конец рычага снабжен клапаном, а другой контактирует с пружиной, закрепленной на корпусе. Общими признаками у заявляемого устройства с известными А.с. СССР 1510786, 01 5/14, 1989 А.с. СССР 1782486, 01 5/14, 1992, является наличие корпуса, в котором размещены вакуумный и рабочий патрубки,впускное отверстие,2 электромагнит с сердечником и якорь, служащий в качестве рабочего органа. Отличительными признаками от известных пульсаторов А.с. СССР 1510786, 01 5/14,1989 А.с. СССР 1782486, 01 5/14, 1992,являются то, что в предлагаемом устройстве повышение надежности работы устройства обеспечивается путем выполнения якоря в виде двуплечего рычага, закрепленного на корпусе шарнирно, причем один конец рычага снабжен клапаном, а другой - пружиной, закрепленной на корпусе. Отличительной особенностью заявляемого устройства от известных в А.с. СССР 1510786,01 5/14, 1989 А.с. СССР 1782486, 01 5/14,1992 является то, что проведение технического обслуживания обеспечивается простотой конструкции и отсутствием необходимости разборочно-сборочных работ. Сущность изобретения пояснена на фиг. 1(общий вид) и фиг. 2 (вид А). Электромагнитный пульсатор содержит крышку 1 с корпусом 2, на котором закреплен (крепежные детали не показаны) электромагнит 3 с сердечником 4. Якорь 5 установлен шарнирно на стойке 6, таким образом, чтобы образовался двуплечий рычаг. Стойка 6 закреплена на корпусе 2. Вакуумный патрубок 7, рабочий патрубок 8 и патрубок впускного отверстия 9 представляют собой тройник 10, закрепленный на корпусе 2. Один конец якоря 5 снабжен уплотнительным устройством 11,контактирующим с впускным отверстием 9, а другой конец якоря 5 взаимодействует с пружиной 12, другой конец которой закреплен на корпусе 2. В вакуумном патрубке 7 установлен жиклер 13. Электромагнит 3 снабжен отверстиями 14 для обеспечения регулирования зазора между якорем и 5 и торцевой поверхностью сердечника 4. Крышка 1 снабжена отверстиями 15 в которых установлены фильтрующие элементы 16. Электромагнитный пульсатор работает следующим образом. Патрубок 7 соединен с вакуумной магистралью доильной установки, а патрубок 8 соединен с межстенной камерой доильного стакана (на фиг. не показаны). Патрубок 9 сообщается посредством уплотнительного устройства 11 с воздухом,имеющем атмосферное давление,который поступает во внутреннюю полость крышки 1 через отверстия 15 снабженными фильтрами 16. При обесточенном электромагните 3 пружина 12 находится в сжатом состоянии и прижимает конец якоря 5 с уплотнительным устройством 11 к патрубкувпускного отверстия 9, тем самым,перекрывает доступ воздуха,имеющего атмосферное давление, во внутреннюю полость тройника 10. В этом случае вакуум из вакуумной магистрали доильной установки (на фиг. не показаны) через жиклер 13 поступает в вакуумный патрубок 7 и рабочий патрубок 8 и далее в межстенное пространство доильного стакана (на фиг. не показан) и осуществляется такт сосания(выведение молока из соска вымени). 23060 При подаче электрического импульса на электромагнит 3 в нем создается электромагнитное поле, которое притягивает плечо якоря 5,снабженное уплотнительным устройством 11 к сердечнику 4 электромагнита 3. При этом якорь 5 поворачивается,преодолевая сопротивление пружины 12, относительно стойки 6 и открывает впускное отверстие 9, в которое через отверстия 15 с фильтрами 16 поступает воздух, имеющий атмосферное давление во внутреннюю полость тройника 10 и далее в рабочий патрубок 8 и межстенное пространство доильного стакана. Осуществляется такт сжатия - молоковыведение прекращается. При этом жиклер 13 служит для предотвращения перепадов вакуума в магистрали доильной установки. При прекращении подачи импульса на электромагнит 3 электромагнитное поле исчезает, и пружина 12 возвращает якорь 5 в исходное состояние и перекрывается доступ воздуха,имеющего атмосферное давление, во внутреннюю полость тройника 10. Цикл доения повторяется. Регулирование хода двуплечего рычага якоря 5 осуществляется посредством перемещения электромагнита 3 по корпусу 2 посредством отверстий 14, которое осуществляется в ходе проведения технического обслуживания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электромагнитный пульсатор доильного аппарата, включающий корпус с вакуумным и рабочим патрубками и впускным отверстием,электромагнит с сердечником и якорем,отличающийся тем, что якорь выполнен в виде двуплечего рычага, который закреплен шарнирно,причем один конец рычага снабжен уплотнительным устройством, а другой - пружиной,закрепленный на корпусе. 2. Электромагнитный пульсатор, по п.1,отличающийся тем, что в вакуумном патрубке установлен жиклер. 3. Электромагнитный пульсатор, по пп.1 и 2,отличающийся тем, что содержит крышку,имеющую отверстия, снабженные фильтрующими элементами.
