Конвейерная гелиосушилка для растениеводческой продукции

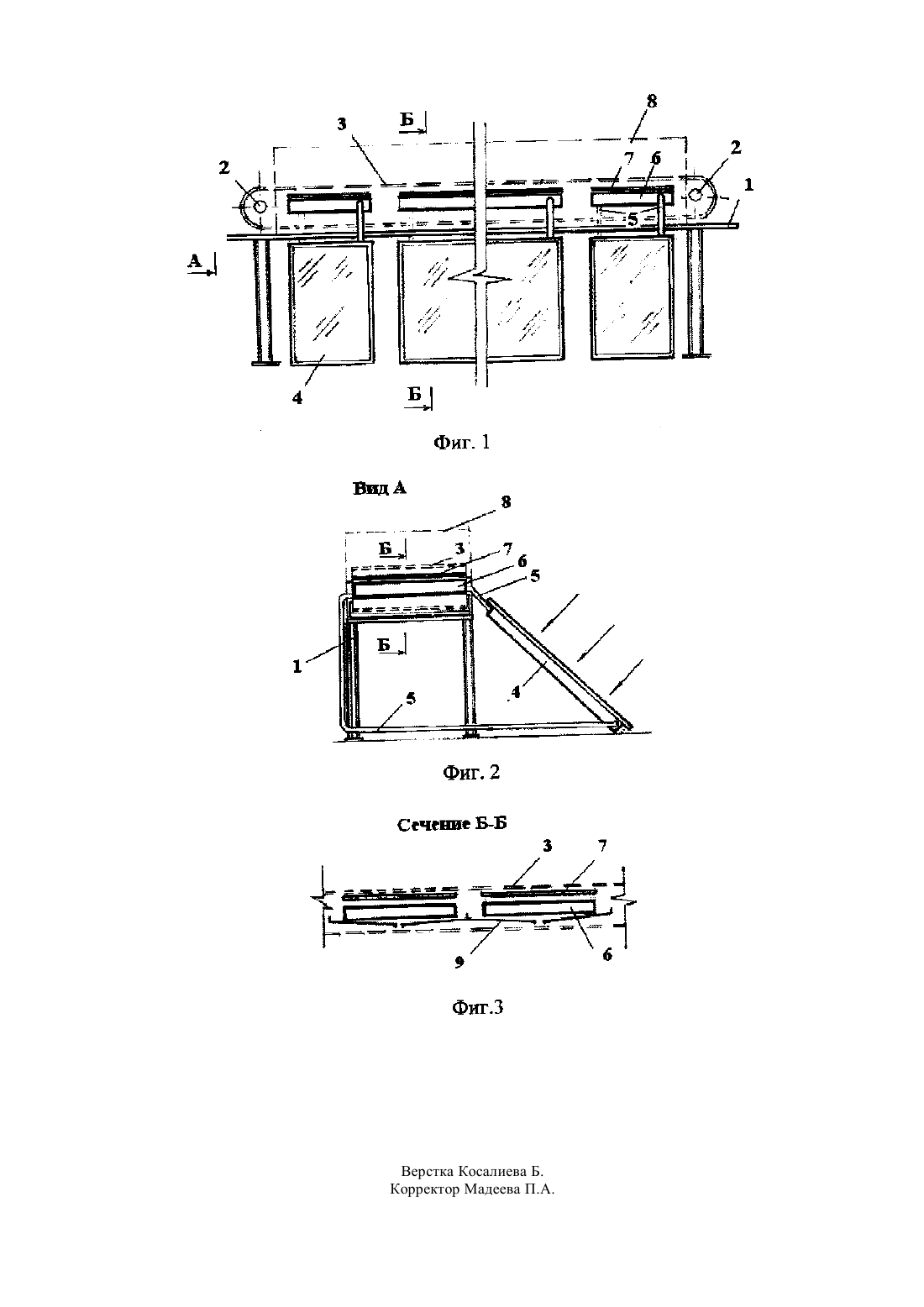

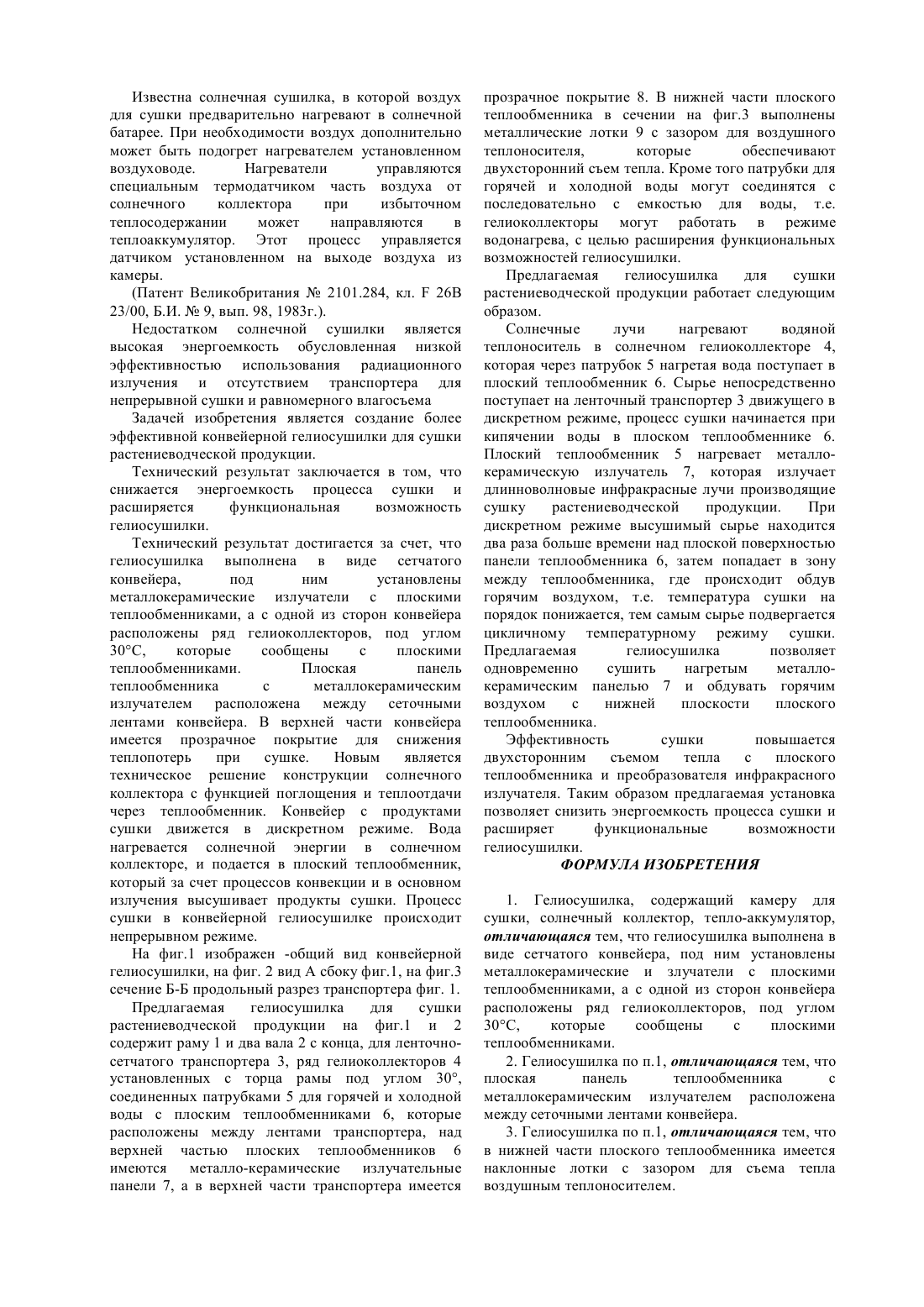

(2009.01), 26 17/12 (2009.01), 26 3/28 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Умбетов Ерик Сериккалиевич Атыханов Айбек Кашкымбайулы Жамалов Ажмукан Омаров Рашид Абдыгаравович Умбетова Айгуль Становна(73) Республиканское государственное казенное предприятие Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(54) КОНВЕЙЕРНАЯ ГЕЛИОСУШИЛКА ДЛЯ РАСТЕНИЕВОДЧЕСКОЙ ПРОДУКЦИИ(57) Конвейерная гелиосушилка для растениеводческой продукции относится к гелиосушилкам может использоваться в области сельского хозяйства, пищевой и перерабатывающей промышленности. Технический результатом изобретения является снижение энергоемкости процесса сушки и расширение функциональных возможности гелиосушилки. Технический результат достигается за счет, что гелиосушилка выполнена в виде сетчатого конвейера,под ним установлены металлокерамические излучатели с плоскими теплообменниками, а с одной из сторон конвейера расположены ряд гелиоколлекторов, под углом 30 С,которые сообщены с плоскими теплообменниками. Плоская панель теплообменника с металлокерамическим излучателем расположена между сеточными лентами конвейера. В верхней части конвейера имеется прозрачное покрытие для снижения теплопотерь при сушке. Новым является техническое решение конструкции солнечного коллектора с функцией поглощения и теплоотдачи через теплообменник. Конвейер с продуктами сушки движется в дискретном режиме. Вода нагревается солнечной энергии в солнечном коллекторе, и подается в плоский теплообменник,который за счет процессов конвекции и в основном излучения высушивает продукты сушки. Процесс сушки в конвейерной гелиосушилке происходит непрерывном режиме. Энергоемкость процесса сушки снижается за счет применения солнечных коллекторов, что обуславливает повышение рентабельности растениеводческой продукции. Изобретение относится к гелиосушилкам может использоваться в области сельского хозяйства,пищевой и перерабатывающей промышленности. Известно устройство для сушки фруктов. Фрукты сушат на открытой солнечной площадке на длинных листах,перекрытых уложенными коробами. Каждый короб образован верхней панелью и двумя торцевыми панелями. Верх выполнен из прозрачного материала. В торцевых панелях каждого короба имеются вентиляционные отверстия, так что в коробе образуется конвективные потоки воздуха,проходящий перпендикулярно длине листа. Все коробы могут быть при помощи специальных устройств сцеплены в один цельный блок.(Пат США 4.406.072, кл 26 В 3/28, 1984) Недостатком является низкая эффективность и производительность процесса сушки и большие габаритные размеры, кроме того такие камеры с отверстиями создают неравномерность тепло съема фруктов в следствие их анизотропности влагосодержания. Известна складная и регулируемая семейная солнечная сушилка обеспечивающая сушку всех видов продуктов, в частности пищевых продуктов. Сушилка имеет две основные части. Воздушные солнечные элементы и собственно сушилка являются съемными и соединены между собой с помощью шарнира. Система складных ножек обеспечивает устойчивое рабочее положение. Занавес с регулируемым выходом для воздуха позволяет использовать сушилку при различных климатических условиях. Недостатком является низкий температурный режим при сушке не обеспечивается, вследствие чего увеличивается продолжительность сушки.(Пат Франция 2568678, кл 26 В 3/28,1986). Недостатком конвейерной сушилки является высокая энергоемкость процесса сушки и неравномерность влагосъема. Известна солнечная сушилка, в которой воздух для сушки предварительно нагревают в солнечной батарее. При необходимости воздух дополнительно может быть подогрет нагревателем установленном воздуховоде. Нагреватели управляются специальным термодатчиком часть воздуха от солнечного коллектора при избыточном теплосодержании может направляются в теплоаккумулятор. Этот процесс управляется датчиком установленном на выходе воздуха из камеры.(Патент Великобритания 2101.284, кл.26 В 23/00, Б.И.9, вып. 98, 1983 г.). Недостатком солнечной сушилки является высокая энергоемкость обусловленная низкой эффективностью использования радиационного излучения и отсутствием транспортера для непрерывной сушки и равномерного влагосъема Задачей изобретения является создание более эффективной конвейерной гелиосушилки для сушки растениеводческой продукции. Технический результат заключается в том, что снижается энергоемкость процесса сушки и расширяется функциональная возможность гелиосушилки. Технический результат достигается за счет, что гелиосушилка выполнена в виде сетчатого конвейера,под ним установлены металлокерамические излучатели с плоскими теплообменниками, а с одной из сторон конвейера расположены ряд гелиоколлекторов, под углом 30 С,которые сообщены с плоскими теплообменниками. Плоская панель теплообменника с металлокерамическим излучателем расположена между сеточными лентами конвейера. В верхней части конвейера имеется прозрачное покрытие для снижения теплопотерь при сушке. Новым является техническое решение конструкции солнечного коллектора с функцией поглощения и теплоотдачи через теплообменник. Конвейер с продуктами сушки движется в дискретном режиме. Вода нагревается солнечной энергии в солнечном коллекторе, и подается в плоский теплообменник,который за счет процессов конвекции и в основном излучения высушивает продукты сушки. Процесс сушки в конвейерной гелиосушилке происходит непрерывном режиме. На фиг.1 изображен -общий вид конвейерной гелиосушилки, на фиг. 2 вид А сбоку фиг.1, на фиг.3 сечение Б-Б продольный разрез транспортера фиг. 1. Предлагаемая гелиосушилка для сушки растениеводческой продукции на фиг.1 и 2 содержит раму 1 и два вала 2 с конца, для ленточносетчатого транспортера 3, ряд гелиоколлекторов 4 установленных с торца рамы под углом 30,соединенных патрубками 5 для горячей и холодной воды с плоским теплообменниками 6, которые расположены между лентами транспортера, над верхней частью плоских теплообменников 6 имеются металло-керамические излучательные панели 7, а в верхней части транспортера имеется прозрачное покрытие 8. В нижней части плоского теплообменника в сечении на фиг.3 выполнены металлические лотки 9 с зазором для воздушного теплоносителя,которые обеспечивают двухсторонний съем тепла. Кроме того патрубки для горячей и холодной воды могут соединятся с последовательно с емкостью для воды, т.е. гелиоколлекторы могут работать в режиме водонагрева, с целью расширения функциональных возможностей гелиосушилки. Предлагаемая гелиосушилка для сушки растениеводческой продукции работает следующим образом. Солнечные лучи нагревают водяной теплоноситель в солнечном гелиоколлекторе 4,которая через патрубок 5 нагретая вода поступает в плоский теплообменник 6. Сырье непосредственно поступает на ленточный транспортер 3 движущего в дискретном режиме, процесс сушки начинается при кипячении воды в плоском теплообменнике 6. Плоский теплообменник 5 нагревает металлокерамическую излучатель 7, которая излучает длинноволновые инфракрасные лучи производящие сушку растениеводческой продукции. При дискретном режиме высушимый сырье находится два раза больше времени над плоской поверхностью панели теплообменника 6, затем попадает в зону между теплообменника, где происходит обдув горячим воздухом, т.е. температура сушки на порядок понижается, тем самым сырье подвергается цикличному температурному режиму сушки. Предлагаемая гелиосушилка позволяет одновременно сушить нагретым металлокерамическим панелью 7 и обдувать горячим воздухом с нижней плоскости плоского теплообменника. Эффективность сушки повышается двухсторонним съемом тепла с плоского теплообменника и преобразователя инфракрасного излучателя. Таким образом предлагаемая установка позволяет снизить энергоемкость процесса сушки и расширяет функциональные возможности гелиосушилки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гелиосушилка, содержащий камеру для сушки, солнечный коллектор, тепло-аккумулятор,отличающаяся тем, что гелиосушилка выполнена в виде сетчатого конвейера, под ним установлены металлокерамические и злучатели с плоскими теплообменниками, а с одной из сторон конвейера расположены ряд гелиоколлекторов, под углом 30 С,которые сообщены с плоскими теплообменниками. 2. Гелиосушилка по п.1, отличающаяся тем, что плоская панель теплообменника с металлокерамическим излучателем расположена между сеточными лентами конвейера. 3. Гелиосушилка по п.1, отличающаяся тем, что в нижней части плоского теплообменника имеется наклонные лотки с зазором для съема тепла воздушным теплоносителем.
