Устройство для подачи сыпучего материала в пневмотранспортную систему

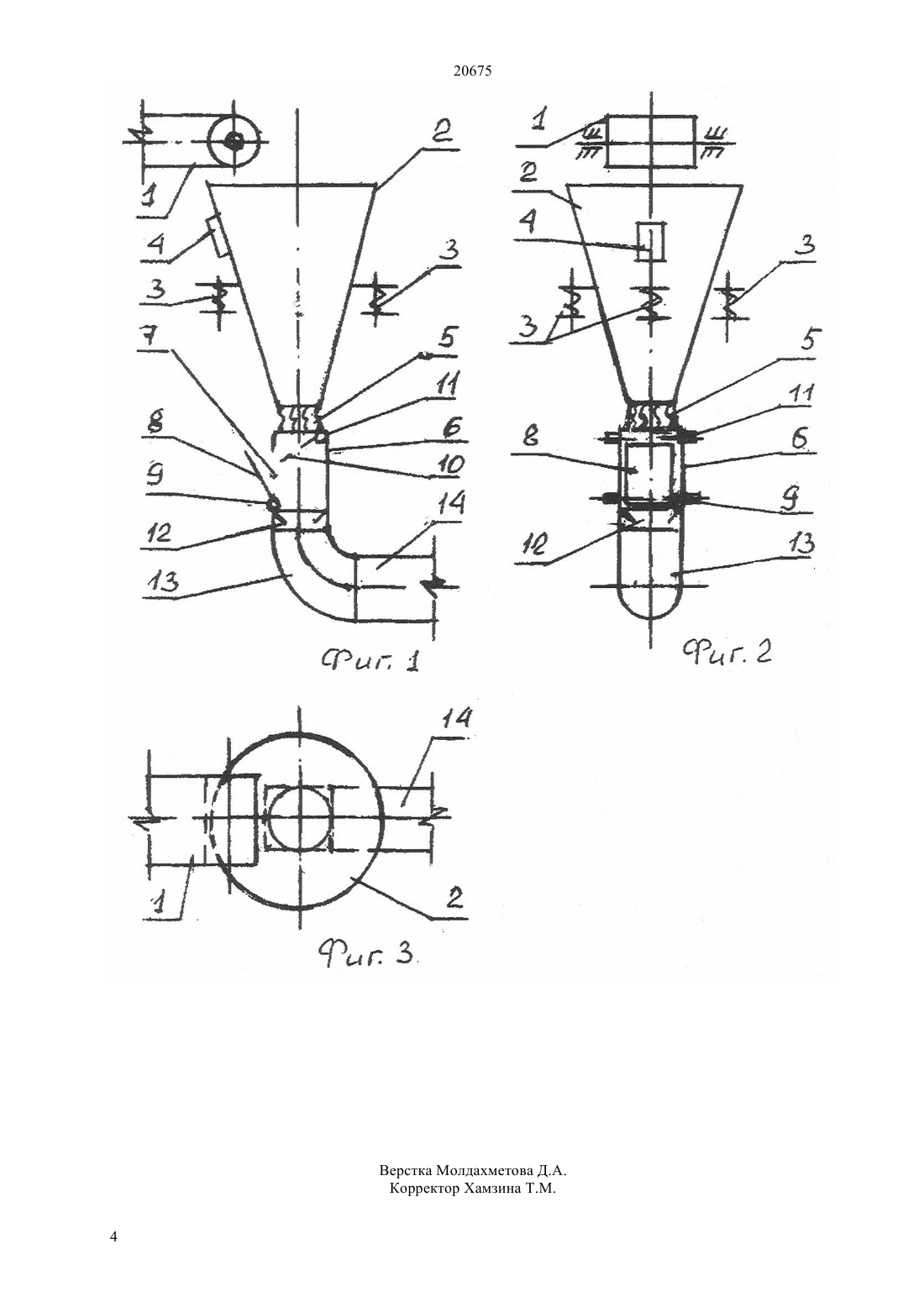

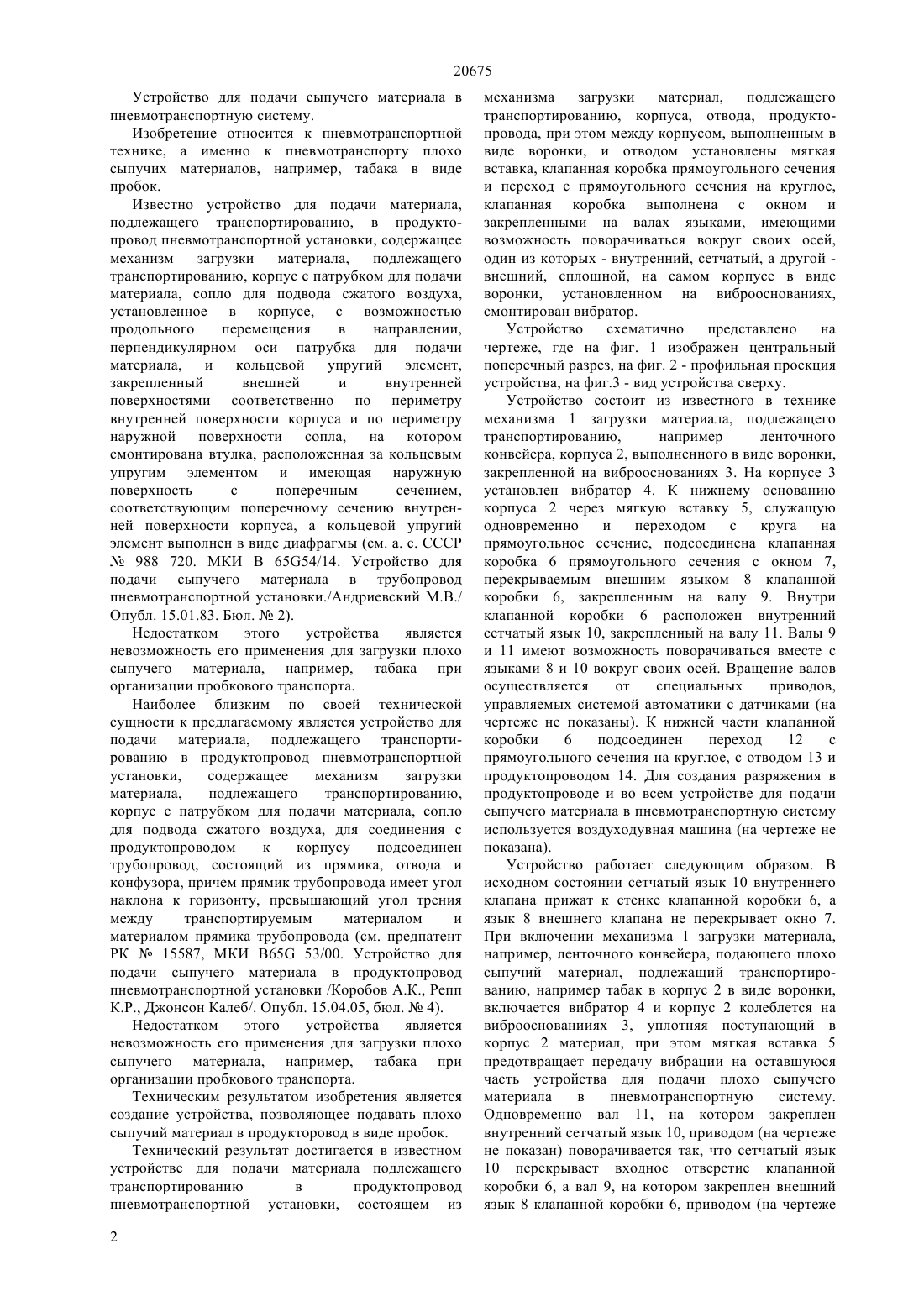

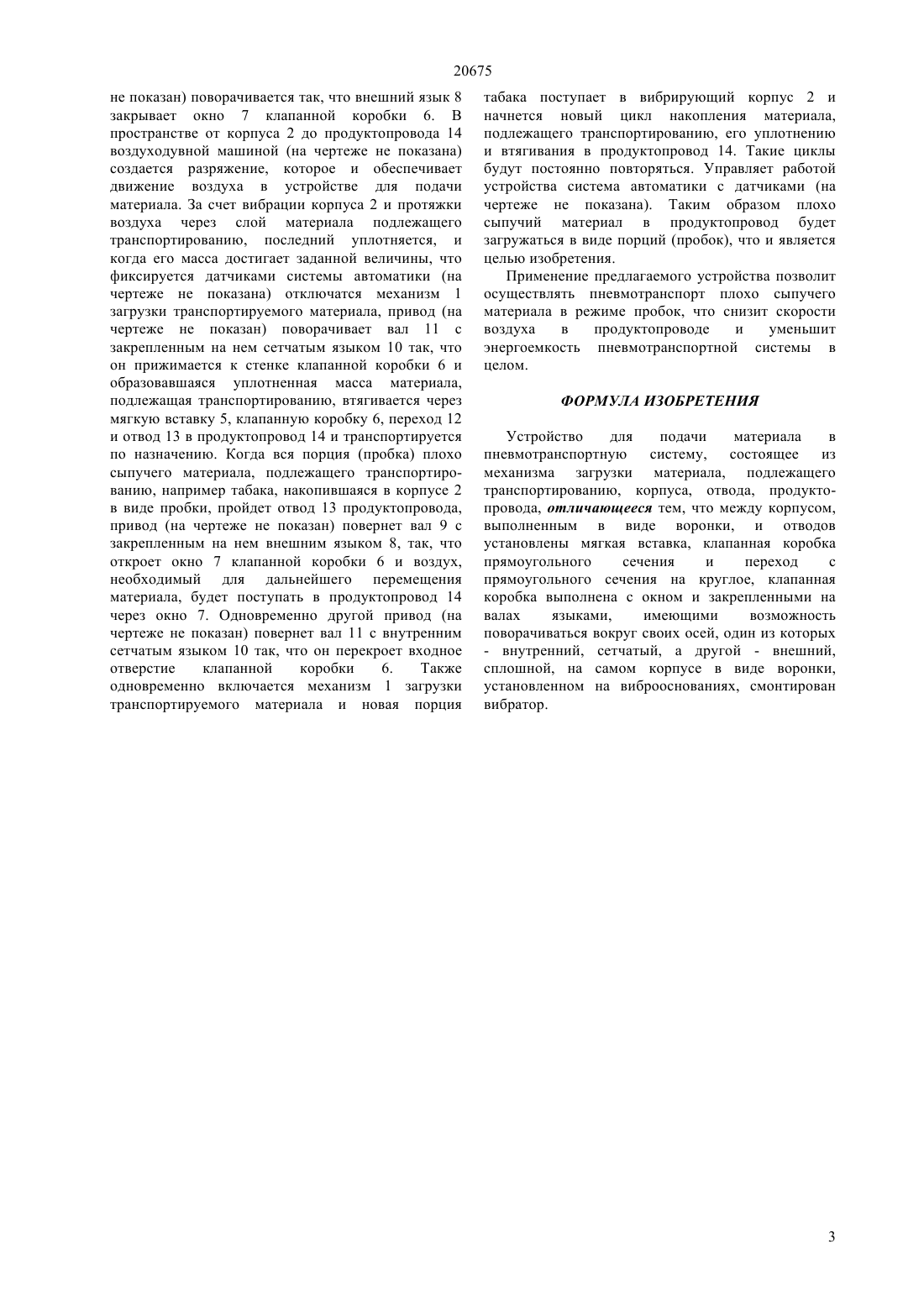

(51) 65 53/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ транспортированию,корпуса,отвода,продуктопровода. Новым является то, что между корпусом,выполненным в виде воронки, и отводом,установлены мягкая вставка, клапанная коробка прямоугольного сечения и переход с прямоугольного сечения на круглое, клапанная коробка выполнена с окном и закрепленными на валах языками,имеющими возможность поворачиваться вокруг своих осей, один из которых- внутренний, сетчатый, а другой - внешний,сплошной, на самом корпусе в виде воронки,установленном на виброоснованиях, смонтирован вибратор. Применение предлагаемого устройства позволит осуществлять пневмотранспорт плохо сыпучего материала в режиме пробок, что снизит скорости воздуха в продуктопроводе и уменьшит энергоемкость пневмотранспортной системы в целом.(73) Акционерное общество Алматинский технологический университет(56) Предварительный патент РК 15587, 2005(54) УСТРОЙСТВО ДЛЯ ПОДАЧИ СЫПУЧЕГО МАТЕРИАЛА В ПНЕВМОТРАНСПОРТНУЮ СИСТЕМУ(57) На изобретение Устройство для подачи сыпучего материала в пневмотранспортную систему Изобретение относится к пневмотранспортной технике, а именно к пневмотранспорту плохо сыпучих материалов, например, табака в виде пробок. Известно устройство для подачи подлежащего транспортированию материала в пневмотранспортную систему, состоящее из механизма загрузки материал,подлежащего 20675 Устройство для подачи сыпучего материала в пневмотранспортную систему. Изобретение относится к пневмотранспортной технике, а именно к пневмотранспорту плохо сыпучих материалов, например, табака в виде пробок. Известно устройство для подачи материала,подлежащего транспортированию, в продуктопровод пневмотранспортной установки, содержащее механизм загрузки материала,подлежащего транспортированию, корпус с патрубком для подачи материала, сопло для подвода сжатого воздуха,установленное в корпусе, с возможностью продольного перемещения в направлении,перпендикулярном оси патрубка для подачи материала, и кольцевой упругий элемент,закрепленный внешней и внутренней поверхностями соответственно по периметру внутренней поверхности корпуса и по периметру наружной поверхности сопла, на котором смонтирована втулка, расположенная за кольцевым упругим элементом и имеющая наружную поверхность с поперечным сечением,соответствующим поперечному сечению внутренней поверхности корпуса, а кольцевой упругий элемент выполнен в виде диафрагмы (см. а. с. СССР 988 720. МКИ В 6554/14. Устройство для подачи сыпучего материала в трубопровод пневмотранспортной установки./Андриевский М.В./ Опубл. 15.01.83. Бюл.2). Недостатком этого устройства является невозможность его применения для загрузки плохо сыпучего материала, например, табака при организации пробкового транспорта. Наиболее близким по своей технической сущности к предлагаемому является устройство для подачи материала, подлежащего транспортированию в продуктопровод пневмотранспортной установки,содержащее механизм загрузки материала,подлежащего транспортированию,корпус с патрубком для подачи материала, сопло для подвода сжатого воздуха, для соединения с продуктопроводом к корпусу подсоединен трубопровод, состоящий из прямика, отвода и конфузора, причем прямик трубопровода имеет угол наклона к горизонту, превышающий угол трения между транспортируемым материалом и материалом прямика трубопровода (см. предпатент РК 15587, МКИ 65 53/00. Устройство для подачи сыпучего материала в продуктопровод пневмотранспортной установки /Коробов А.К., Репп К.Р., Джонсон Калеб/. Опубл. 15.04.05, бюл.4). Недостатком этого устройства является невозможность его применения для загрузки плохо сыпучего материала, например, табака при организации пробкового транспорта. Техническим результатом изобретения является создание устройства, позволяющее подавать плохо сыпучий материал в продукторовод в виде пробок. Технический результат достигается в известном устройстве для подачи материала подлежащего транспортированию в продуктопровод пневмотранспортной установки, состоящем из 2 механизма загрузки материал,подлежащего транспортированию, корпуса, отвода, продуктопровода, при этом между корпусом, выполненным в виде воронки, и отводом установлены мягкая вставка, клапанная коробка прямоугольного сечения и переход с прямоугольного сечения на круглое,клапанная коробка выполнена с окном и закрепленными на валах языками, имеющими возможность поворачиваться вокруг своих осей,один из которых - внутренний, сетчатый, а другой внешний, сплошной, на самом корпусе в виде воронки, установленном на виброоснованиях,смонтирован вибратор. Устройство схематично представлено на чертеже, где на фиг. 1 изображен центральный поперечный разрез, на фиг. 2 - профильная проекция устройства, на фиг.3 - вид устройства сверху. Устройство состоит из известного в технике механизма 1 загрузки материала, подлежащего транспортированию,например ленточного конвейера, корпуса 2, выполненного в виде воронки,закрепленной на виброоснованиях 3. На корпусе 3 установлен вибратор 4. К нижнему основанию корпуса 2 через мягкую вставку 5, служащую одновременно и переходом с круга на прямоугольное сечение, подсоединена клапанная коробка 6 прямоугольного сечения с окном 7,перекрываемым внешним языком 8 клапанной коробки 6, закрепленным на валу 9. Внутри клапанной коробки 6 расположен внутренний сетчатый язык 10, закрепленный на валу 11. Валы 9 и 11 имеют возможность поворачиваться вместе с языками 8 и 10 вокруг своих осей. Вращение валов осуществляется от специальных приводов,управляемых системой автоматики с датчиками (на чертеже не показаны). К нижней части клапанной коробки 6 подсоединен переход 12 с прямоугольного сечения на круглое, с отводом 13 и продуктопроводом 14. Для создания разряжения в продуктопроводе и во всем устройстве для подачи сыпучего материала в пневмотранспортную систему используется воздуходувная машина (на чертеже не показана). Устройство работает следующим образом. В исходном состоянии сетчатый язык 10 внутреннего клапана прижат к стенке клапанной коробки 6, а язык 8 внешнего клапана не перекрывает окно 7. При включении механизма 1 загрузки материала,например, ленточного конвейера, подающего плохо сыпучий материал, подлежащий транспортированию, например табак в корпус 2 в виде воронки,включается вибратор 4 и корпус 2 колеблется на виброоснованииях 3, уплотняя поступающий в корпус 2 материал, при этом мягкая вставка 5 предотвращает передачу вибрации на оставшуюся часть устройства для подачи плохо сыпучего материала в пневмотранспортную систему. Одновременно вал 11, на котором закреплен внутренний сетчатый язык 10, приводом (на чертеже не показан) поворачивается так, что сетчатый язык 10 перекрывает входное отверстие клапанной коробки 6, а вал 9, на котором закреплен внешний язык 8 клапанной коробки 6, приводом (на чертеже 20675 не показан) поворачивается так, что внешний язык 8 закрывает окно 7 клапанной коробки 6. В пространстве от корпуса 2 до продуктопровода 14 воздуходувной машиной (на чертеже не показана) создается разряжение, которое и обеспечивает движение воздуха в устройстве для подачи материала. За счет вибрации корпуса 2 и протяжки воздуха через слой материала подлежащего транспортированию, последний уплотняется, и когда его масса достигает заданной величины, что фиксируется датчиками системы автоматики (на чертеже не показана) отключатся механизм 1 загрузки транспортируемого материала, привод (на чертеже не показан) поворачивает вал 11 с закрепленным на нем сетчатым языком 10 так, что он прижимается к стенке клапанной коробки 6 и образовавшаяся уплотненная масса материала,подлежащая транспортированию, втягивается через мягкую вставку 5, клапанную коробку 6, переход 12 и отвод 13 в продуктопровод 14 и транспортируется по назначению. Когда вся порция (пробка) плохо сыпучего материала, подлежащего транспортированию, например табака, накопившаяся в корпусе 2 в виде пробки, пройдет отвод 13 продуктопровода,привод (на чертеже не показан) повернет вал 9 с закрепленным на нем внешним языком 8, так, что откроет окно 7 клапанной коробки 6 и воздух,необходимый для дальнейшего перемещения материала, будет поступать в продуктопровод 14 через окно 7. Одновременно другой привод (на чертеже не показан) повернет вал 11 с внутренним сетчатым языком 10 так, что он перекроет входное отверстие клапанной коробки 6. Также одновременно включается механизм 1 загрузки транспортируемого материала и новая порция табака поступает в вибрирующий корпус 2 и начнется новый цикл накопления материала,подлежащего транспортированию, его уплотнению и втягивания в продуктопровод 14. Такие циклы будут постоянно повторяться. Управляет работой устройства система автоматики с датчиками (на чертеже не показана). Таким образом плохо сыпучий материал в продуктопровод будет загружаться в виде порций (пробок), что и является целью изобретения. Применение предлагаемого устройства позволит осуществлять пневмотранспорт плохо сыпучего материала в режиме пробок, что снизит скорости воздуха в продуктопроводе и уменьшит энергоемкость пневмотранспортной системы в целом. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для подачи материала в пневмотранспортную систему, состоящее из механизма загрузки материала, подлежащего транспортированию, корпуса, отвода, продуктопровода, отличающееся тем, что между корпусом,выполненным в виде воронки, и отводов установлены мягкая вставка, клапанная коробка прямоугольного сечения и переход с прямоугольного сечения на круглое, клапанная коробка выполнена с окном и закрепленными на валах языками,имеющими возможность поворачиваться вокруг своих осей, один из которых- внутренний, сетчатый, а другой - внешний,сплошной, на самом корпусе в виде воронки,установленном на виброоснованиях, смонтирован вибратор.
