Устройство для вытягивания слитков установки непрерывного горизонтального литья

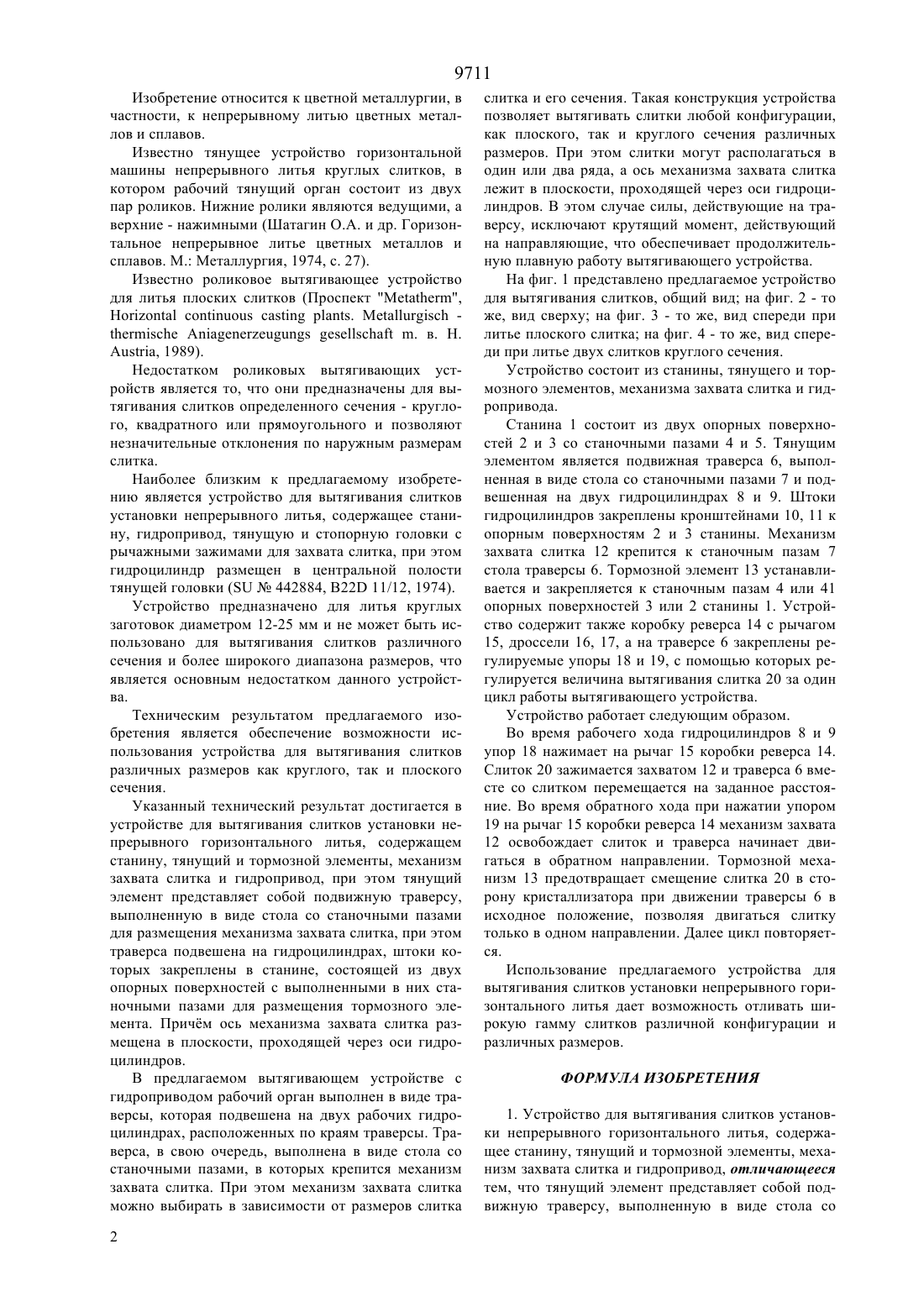

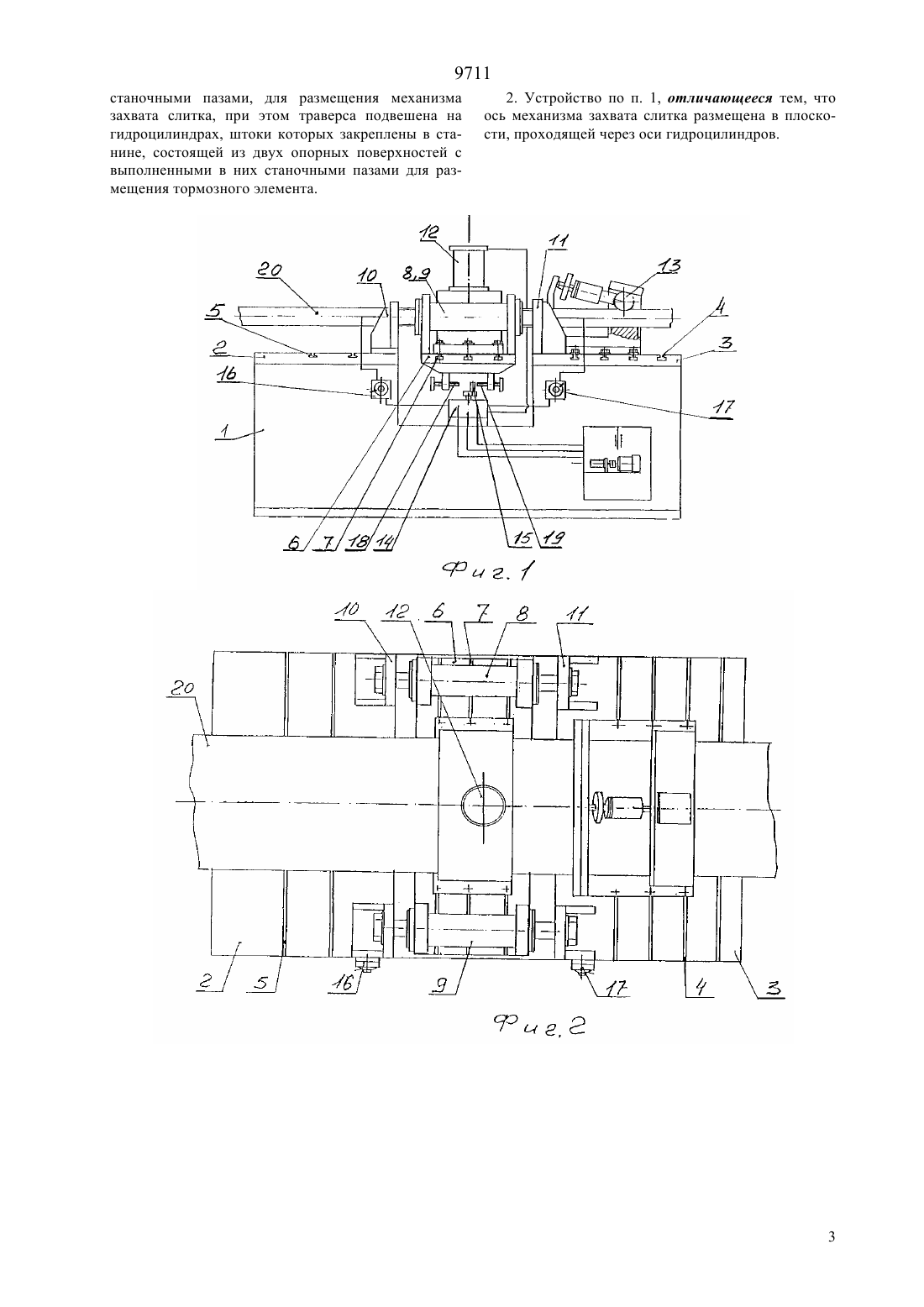

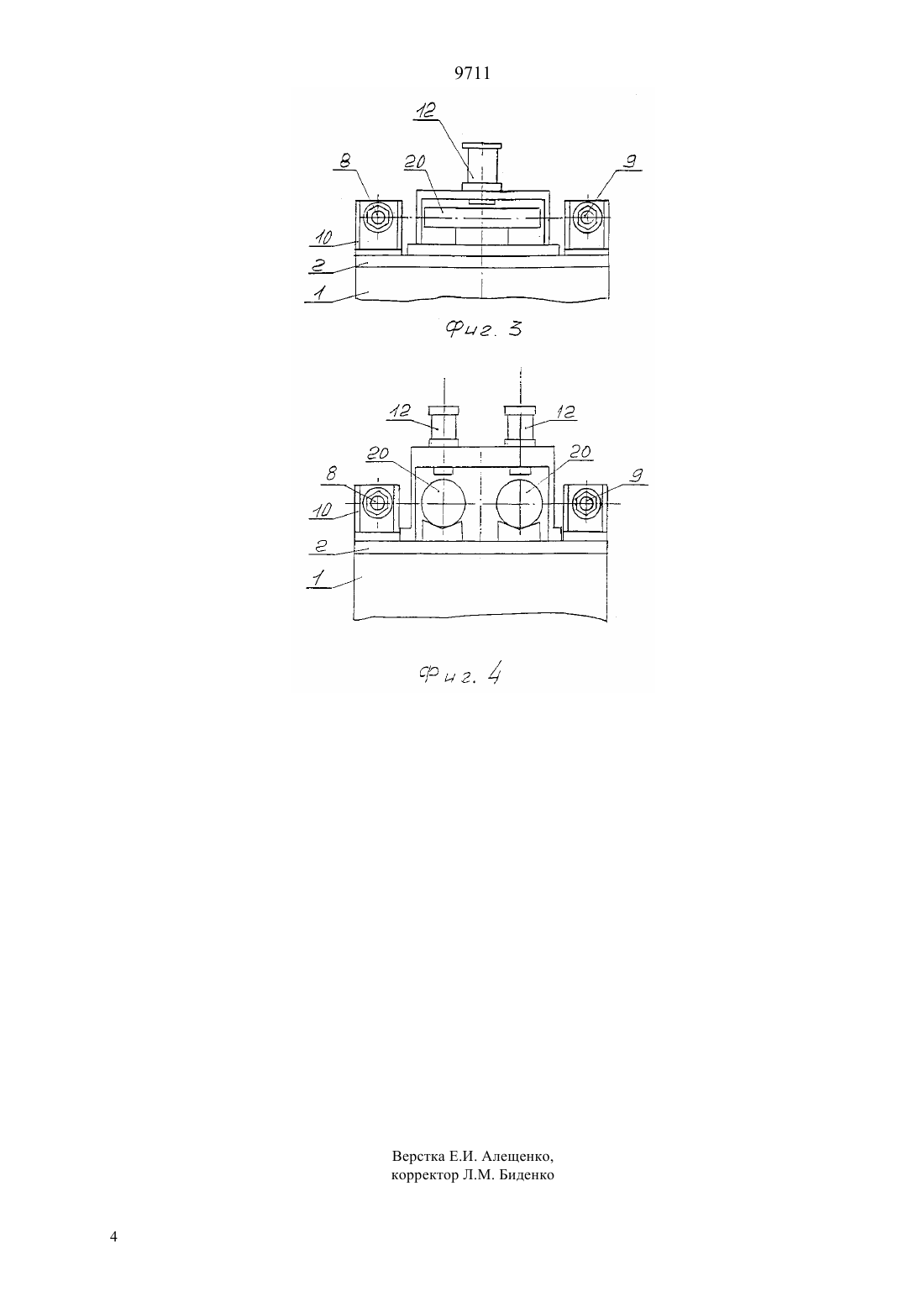

(51)7 22 11/128 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Кашуба Марина ВладимировнаКреймер Эдуард ЛьвовичМышкин Олег Николаевич(54) УСТРОЙСТВО ДЛЯ ВЫТЯГИВАНИЯ СЛИТКОВ УСТАНОВКИ НЕПРЕРЫВНОГО ГОРИЗОНТАЛЬНОГО ЛИТЬЯ(57) Изобретение относится к цветной металлургии,к непрерывному литью цветных металлов и сплавов. Устройство содержит станину, тянущий и тормозной элементы, механизм захвата слитка и гидропривод, при этом тянущий элемент представляет собой подвижную траверсу, выполненную в виде стола со станочными пазами, в которых крепится механизм захвата слитка, и подвешенную на гидроцилиндрах. Станина состоит из двух опорных поверхностей с выполненными в них станочными пазами для размещения тормозного элемента. Устройство позволяет вытягивать слитки различной конфигурации и размеров. 9711 Изобретение относится к цветной металлургии, в частности, к непрерывному литью цветных металлов и сплавов. Известно тянущее устройство горизонтальной машины непрерывного литья круглых слитков, в котором рабочий тянущий орган состоит из двух пар роликов. Нижние ролики являются ведущими, а верхние - нажимными (Шатагин О.А. и др. Горизонтальное непрерывное литье цветных металлов и сплавов. М. Металлургия, 1974, с. 27). Известно роликовое вытягивающее устройство для литья плоских слитков (Проспект ,.. в. Н., 1989). Недостатком роликовых вытягивающих устройств является то, что они предназначены для вытягивания слитков определенного сечения - круглого, квадратного или прямоугольного и позволяют незначительные отклонения по наружным размерам слитка. Наиболее близким к предлагаемому изобретению является устройство для вытягивания слитков установки непрерывного литья, содержащее станину, гидропривод, тянущую и стопорную головки с рычажными зажимами для захвата слитка, при этом гидроцилиндр размещен в центральной полости тянущей головки (442884, 22 11/12, 1974). Устройство предназначено для литья круглых заготовок диаметром 12-25 мм и не может быть использовано для вытягивания слитков различного сечения и более широкого диапазона размеров, что является основным недостатком данного устройства. Техническим результатом предлагаемого изобретения является обеспечение возможности использования устройства для вытягивания слитков различных размеров как круглого, так и плоского сечения. Указанный технический результат достигается в устройстве для вытягивания слитков установки непрерывного горизонтального литья, содержащем станину, тянущий и тормозной элементы, механизм захвата слитка и гидропривод, при этом тянущий элемент представляет собой подвижную траверсу,выполненную в виде стола со станочными пазами для размещения механизма захвата слитка, при этом траверса подвешена на гидроцилиндрах, штоки которых закреплены в станине, состоящей из двух опорных поверхностей с выполненными в них станочными пазами для размещения тормозного элемента. Причм ось механизма захвата слитка размещена в плоскости, проходящей через оси гидроцилиндров. В предлагаемом вытягивающем устройстве с гидроприводом рабочий орган выполнен в виде траверсы, которая подвешена на двух рабочих гидроцилиндрах, расположенных по краям траверсы. Траверса, в свою очередь, выполнена в виде стола со станочными пазами, в которых крепится механизм захвата слитка. При этом механизм захвата слитка можно выбирать в зависимости от размеров слитка 2 слитка и его сечения. Такая конструкция устройства позволяет вытягивать слитки любой конфигурации,как плоского, так и круглого сечения различных размеров. При этом слитки могут располагаться в один или два ряда, а ось механизма захвата слитка лежит в плоскости, проходящей через оси гидроцилиндров. В этом случае силы, действующие на траверсу, исключают крутящий момент, действующий на направляющие, что обеспечивает продолжительную плавную работу вытягивающего устройства. На фиг. 1 представлено предлагаемое устройство для вытягивания слитков, общий вид на фиг. 2 - то же, вид сверху на фиг. 3 - то же, вид спереди при литье плоского слитка на фиг. 4 - то же, вид спереди при литье двух слитков круглого сечения. Устройство состоит из станины, тянущего и тормозного элементов, механизма захвата слитка и гидропривода. Станина 1 состоит из двух опорных поверхностей 2 и 3 со станочными пазами 4 и 5. Тянущим элементом является подвижная траверса 6, выполненная в виде стола со станочными пазами 7 и подвешенная на двух гидроцилиндрах 8 и 9. Штоки гидроцилиндров закреплены кронштейнами 10, 11 к опорным поверхностям 2 и 3 станины. Механизм захвата слитка 12 крепится к станочным пазам 7 стола траверсы 6. Тормозной элемент 13 устанавливается и закрепляется к станочным пазам 4 или 41 опорных поверхностей 3 или 2 станины 1. Устройство содержит также коробку реверса 14 с рычагом 15, дроссели 16, 17, а на траверсе 6 закреплены регулируемые упоры 18 и 19, с помощью которых регулируется величина вытягивания слитка 20 за один цикл работы вытягивающего устройства. Устройство работает следующим образом. Во время рабочего хода гидроцилиндров 8 и 9 упор 18 нажимает на рычаг 15 коробки реверса 14. Слиток 20 зажимается захватом 12 и траверса 6 вместе со слитком перемещается на заданное расстояние. Во время обратного хода при нажатии упором 19 на рычаг 15 коробки реверса 14 механизм захвата 12 освобождает слиток и траверса начинает двигаться в обратном направлении. Тормозной механизм 13 предотвращает смещение слитка 20 в сторону кристаллизатора при движении траверсы 6 в исходное положение, позволяя двигаться слитку только в одном направлении. Далее цикл повторяется. Использование предлагаемого устройства для вытягивания слитков установки непрерывного горизонтального литья дает возможность отливать широкую гамму слитков различной конфигурации и различных размеров. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для вытягивания слитков установки непрерывного горизонтального литья, содержащее станину, тянущий и тормозной элементы, механизм захвата слитка и гидропривод, отличающееся тем, что тянущий элемент представляет собой подвижную траверсу, выполненную в виде стола со 9711 станочными пазами, для размещения механизма захвата слитка, при этом траверса подвешена на гидроцилиндрах, штоки которых закреплены в станине, состоящей из двух опорных поверхностей с выполненными в них станочными пазами для размещения тормозного элемента. 2. Устройство по п. 1, отличающееся тем, что ось механизма захвата слитка размещена в плоскости, проходящей через оси гидроцилиндров.
