Жалюзийное решето

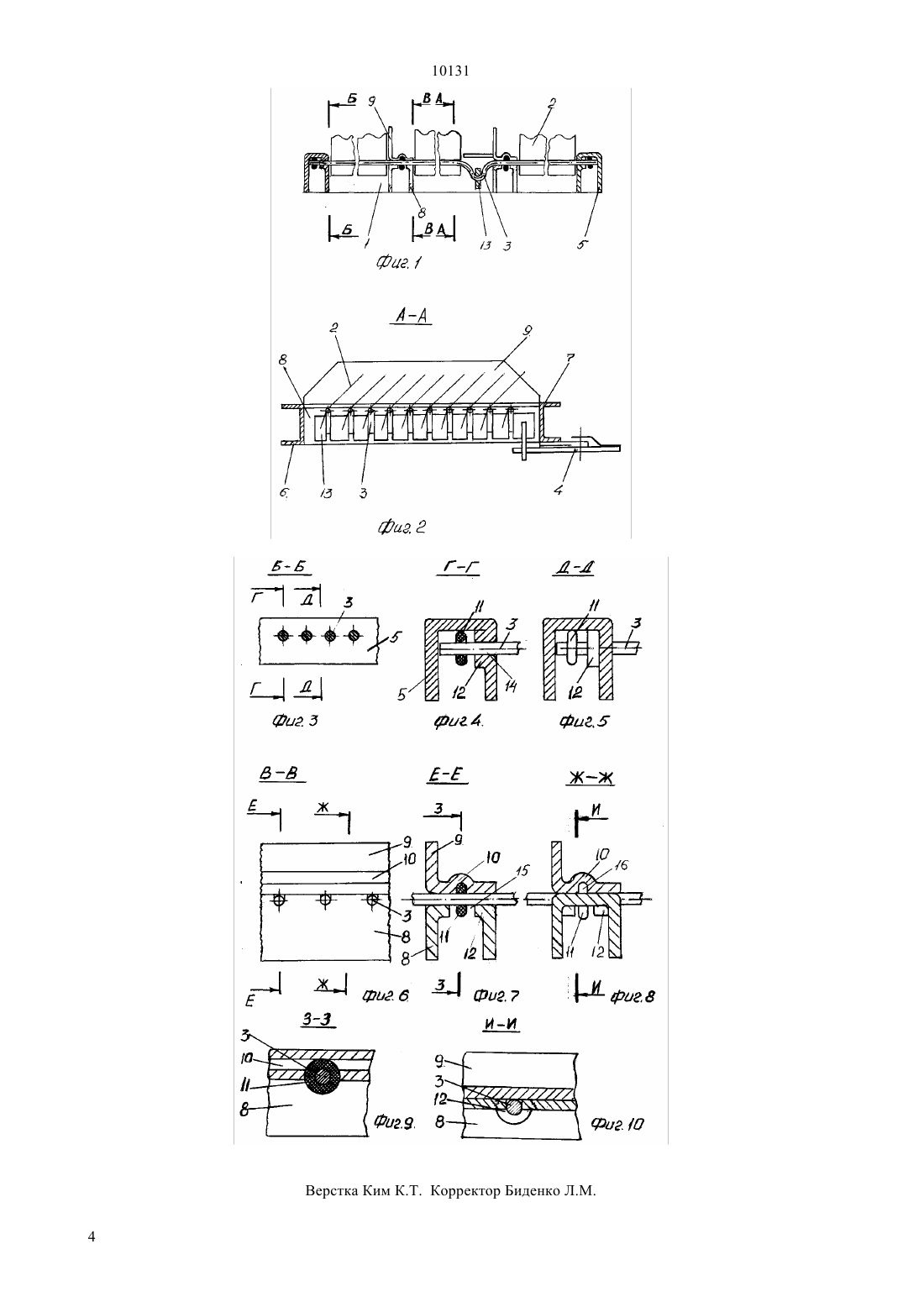

(51)7 01 12/44 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Республиканское государственное предприятие Енбек-Костанай на праве хозяйственного ведения исправительных учреждений Комитета уголовноисполнительной системы Министерства юстиции Республики Казахстан(57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в зерноуборочных и зерноочистительных машинах. Упрощение конструкции, снижение веса, повышение износостойкости и надежности достигается тем, что в жалюзийном решете, содержащем рамку с планками, гребенчатые жалюзи, прикрепленные к поворотным осям, установленным в гнездах боковых П-образных планок, планках рамки и закрепленным съемными планками угловой формы, механизм регулировки положения жалюзи, согласно изобретению, планки рамки имеют П-образную форму и в их верхней части на горизонтальной полке выполнены поперечные гнезда, глубина которых равна диаметру поворотных осей, а в каждой из боковых стоек П-образных боковых планок со стороны,обращенной к рамке, выполнены отверстия, образующие гнезда, в которые установлены концы поворотных осей. 10131 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в зерноуборочных и зерноочистительных машинах. Известно жалюзийное решето, состоящее из рамки с планками, гребенчатых жалюзи, прикрепленных к поворотным осям и механизма регулировки положения жалюзи, в котором поворотные оси установлены в планках решета и съемных планках(Самоходный зерноуборочный комбайн СКД-5 Сибиряк / Руководство по эксплуатации. Красноярск,1976, с. 49). Недостатком этого жалюзийного решета является сложность конструкции, значительный ее вес и низкая надежность работы в результате перетирания поворотных осей. Наиболее близким к предлагаемому изобретению является жалюзийное решето (а. с. СССР 1209092, кл. А 01 12/44, 1984), содержащее рамку с планками, гребенчатые жалюзи, прикрепленные к поворотным осям, установленным в гнездах боковых П-образных планок, планках рамки и закрепленным съемными планками уголковой формы, механизм регулировки положения жалюзи, съемные планки уголковой формы выполнены с недогибом до прямого угла на величину диаметра поворотных осей, в местах установки поворотных осей, в планках рамки и съемных планках имеются гнезда цилиндрической формы, сопрягающиеся с осями по скользящей посадке, а боковые планки снабжены вкладышами, выполненными в виде уголков,имеющих на одной из своих полок поперечные гнезда в виде гофр, а на другом - ребра жесткости. Недогиб полок планки рамки и формовка глубоких, на величину диаметра осей, гнезд на краях полок уголковой планки рамки снижает жесткость планок рамки и самих гнезд и при работе жалюзийного решета, совершающего колебательные движения, приводит к увеличению зазоров в сопряжениях поворотных осей, а следовательно - к повышенному износу осей и мест крепления. Необходимость дополнительного элемента - вкладыша для устройства гнезд в боковых планках усложняет конструкцию и не обеспечивает увеличения жесткости гнезд. Увеличенная поверхность сопряжения боковых планок с поворотными осями в процессе эксплуатации,вследствие коррозии этих мест, будет создавать повышенные усилия в механизме регулировки положения жалюзи и деформацию поворотных осей. Это снижает надежность конструкции. Недостатком указанного устройства является также его значительный вес. Задачей изобретения является разработка жалюзийного решета, имеющего простую конструкцию,низкий вес, высокую износостойкость и надежность. Это достигается тем, что у жалюзийного решета,содержащего рамку с планками, гребенчатые жалюзи, прикрепленные к поворотным осям, установленным в гнездах боковых П-образных планок, планках рамки и закрепленным съемными планками уголковой формы, механизм регулировки положения жалюзи, согласно изобретению, планки рамки имеют П-образную форму и в их верхней части на горизон 2 тальной полке выполнены поперечные гнезда, глубина которых равна диаметру поворотных осей, а в каждой из боковых стоек П-образных боковых планок со стороны, обращенной к рамке, выполнены отверстия, образующие гнезда, в которые установлены концы поворотных осей. Планки рамки с внутренней стороны боковых стоек, в местах их сопряжения с горизонтальной полкой планки рамки, снабжены продольными бортами, а боковые планки с внутренней стороны каждой из боковых стоек, в местах расположения отверстий, снабжены продольными бортами. На горизонтальной полке каждой из съемных планок уголковой формы выполнено продольное гнездо в виде гофра, поворотные оси снабжены резиновыми прокладками в виде колец, размещенных в поперечных гнездах планок рамки и продольных гнездах съемных планок, а на концах поворотных осей резиновые прокладки размещены между боковыми стойками боковых планок. Выполнение планок рамки П-образной формы с поперечными гнездами в их верхней части на горизонтальной полке повышает жесткость планок и гнезд, что повышает надежность конструкции жалюзийного решета и износостойкость. Выполнение съемных планок без недогиба до прямого угла и исключение вкладышей у боковых планок упрощает конструкцию устройства и снижает его вес. Снабжение планок рамки с внутренней стороны боковых стоек, в местах их сопряжения с горизонтальной полкой планки рамки, продольными бортами и снабжение боковых планок с внутренней стороны каждой из боковых стоек, в местах расположения отверстий, продольными бортами способствует дополнительному увеличению поверхности сопряжения гнезд планок с поворотными осями и повышает жесткость гнезд, что препятствует перетиранию осей и разрушению мест их крепления. Снабжение поворотных осей резиновыми прокладками, размещенными в поперечных гнездах планок рамки и продольных гнездах съемных планок, а также между боковыми стойками боковых планок, исключает свободное движение осей, устраняет их перетирание и разрушение мест крепления осей. Изобретение поясняется чертежами, где на фиг. 1 представлен поперечный разрез жалюзийного решета на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 разрез Б-Б на фиг. 1 на фиг. 4 - разрез Г-Г на фиг. 3 на фиг. 5 - разрез Д-Д на фиг. 3 на фиг. 6 - разрез ВВ на фиг. 1 на фиг. 7 - разрез Е-Е на фиг. 6 на фиг. 8 - разрез Ж-Ж на фиг. 6 на фиг. 9 - разрез З-З на фиг. 7 на фиг. 10 - разрез И-И на фиг. 8. Жалюзийное решето содержит рамку 1 с планками 8, гребенчатые жалюзи 2, прикрепленные к поворотным осям 3, установленным в гнездах 14 боковых П-образных планок 5, планках 8 рамки 1 и закрепленным съемными планками 9 уголковой формы, механизм 4 регулировки положения жалюзи. Планки 8 рамки 1 имеют П-образную форму и в их верхней части на горизонтальной полке выпол 10131 нены поперечные гнезда 15, глубина которых равна диаметру поворотных осей 3, а в каждой из боковых стоек П-образных боковых планок 5 со стороны,обращенной к рамке 1, выполнены отверстия, образующие гнезда 14, в которых установлены концы поворотных осей 3. Рамка 1 имеет переднюю планку 6 и заднюю планку 7, к которым прикреплены планки 8. Планки 8 рамки 1 с внутренней стороны боковых стоек, в местах их сопряжения с горизонтальной полкой планки 8 рамки 1, снабжены продольными бортами 12, боковые планки 5 с внутренней стороны каждой из боковых стоек, в местах расположения отверстий, образующих гнезда 14, снабжены продольными бортами 12. На горизонтальной полке каждой из съемных планок 9 уголковой формы выполнено продольное гнездо 16 в виде гофра 10, поворотные оси 3 снабжены резиновыми прокладками 11 в виде колец,размещенных в поперечных гнездах 15 планок 8 рамки 1 и продольных гнездах 16 съемных планок 9,а на концах поворотных осей 3 резиновые прокладки размещены между боковыми стойками боковых планок 5. Механизм 4 регулировки положения жалюзи 2 соединен с регулировочной планкой 13. Жалюзийное решето работает следующим образом. Проведение разовых регулировок положения жалюзи 2 осуществляют механизмом 4. Посредством регулировочной планки 13 воздействуют на оси 3, осуществляя поворот осей 3 в гнездах. Кроме этого, при работе жалюзийного решета, совершающего колебательные движения, на жалюзи 2, планки 8 рамки 1, рамку 1 и оси 3 воздействуют знакопеременные силы, стремящиеся изменить положение жалюзи. Из-за наличия зазоров в соединениях механизма 4 и поворотных осей 3 с регулировочной планкой 13 жалюзи 2, удерживаемые в заданном положении механизмом 4 и гнездами планок, совершают небольшие колебательные движения, в том числе и повороты на некоторый угол. Повышенная жест кость планок и гнезд, увеличенная поверхность сопряжения гнезд планок 5 и 8 рамки 1 с поворотными осями исключает свободные движения осей в гнездах при работе решета 3. За счет резиновых прокладок 11 в виде колец устраняется перетирание осей,разрушение мест их крепления, что обеспечивает наряду с упрощением конструкции и снижением веса повышение надежности решета. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Жалюзийное решето, содержащее рамку с планками, гребенчатые жалюзи, прикрепленные к поворотным осям, установленным в гнездах боковых П-образных планок, планках рамки и закрепленным съемными планками уголковой формы, механизм регулировки положения жалюзи, отличающееся тем, что планки рамки имеют П-образную форму и в их верхней части на горизонтальной полке выполнены поперечные гнезда, глубина которых равна диаметру поворотных осей, а в каждой из боковых стоек П-образных боковых планок со стороны, обращенной к рамке, выполнены отверстия, образующие гнезда, в которые установлены концы поворотных осей. 2. Жалюзийное решето по п. 1, отличающееся тем, что планки рамки с внутренней стороны боковых стоек в местах их сопряжения с горизонтальной полкой планки рамки снабжены продольными бортами, а боковые планки с внутренней стороны каждой из боковых стоек в местах расположения отверстий снабжены продольными бортами. 3. Жалюзийное решето по п. 1 или 2, отличающееся тем, что на горизонтальной полке каждой из съемных планок уголковой формы выполнено продольное гнездо в виде гофра, поворотные оси снабжены резиновыми прокладками в виде колец,размещенных в поперечных гнездах планок рамки и продольных гнездах съемных планок, а на концах поворотных осей резиновые прокладки размещены между боковыми стойками боковых планок.
