Устройство для регулирования сварочного тока
Формула / Реферат

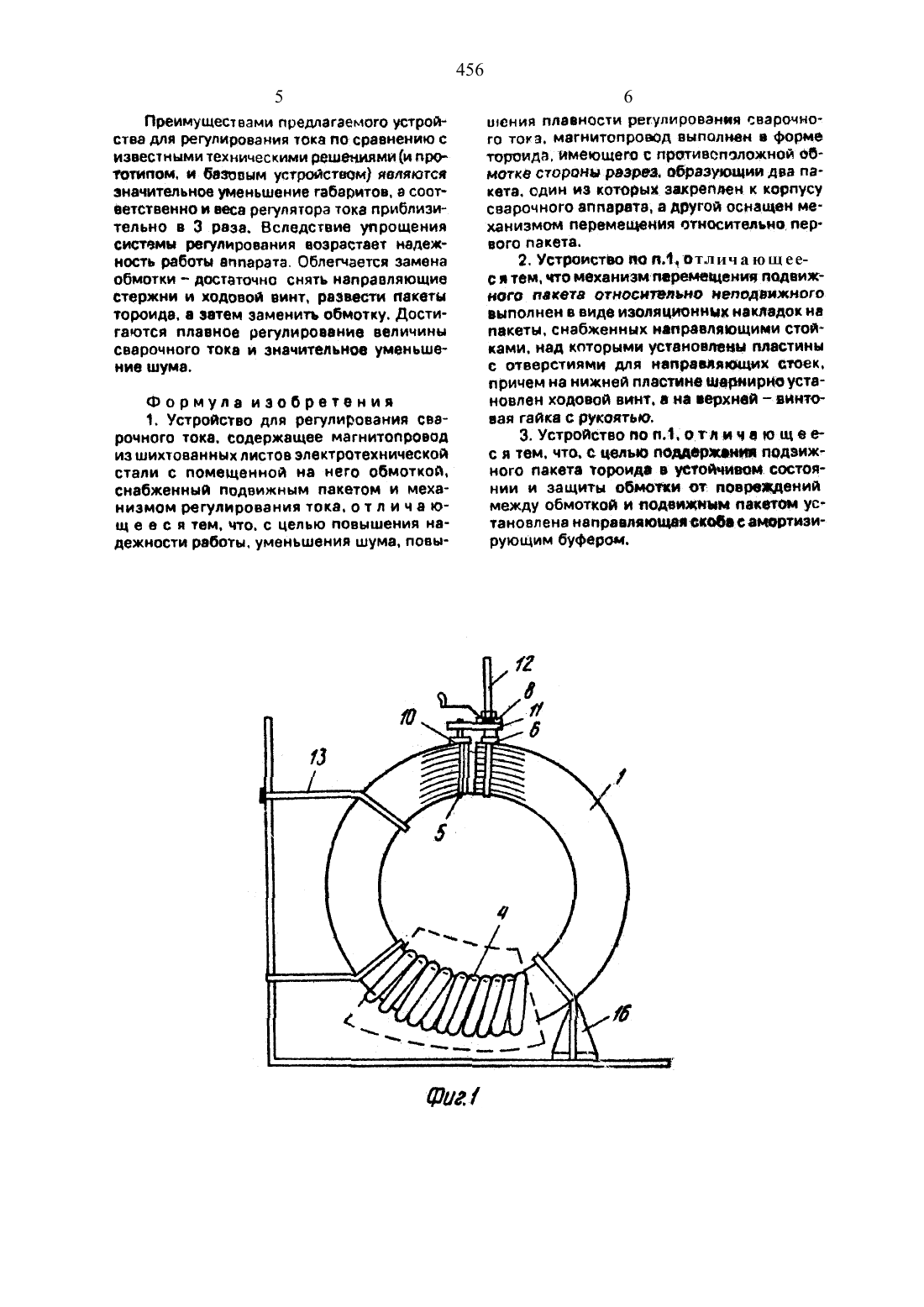

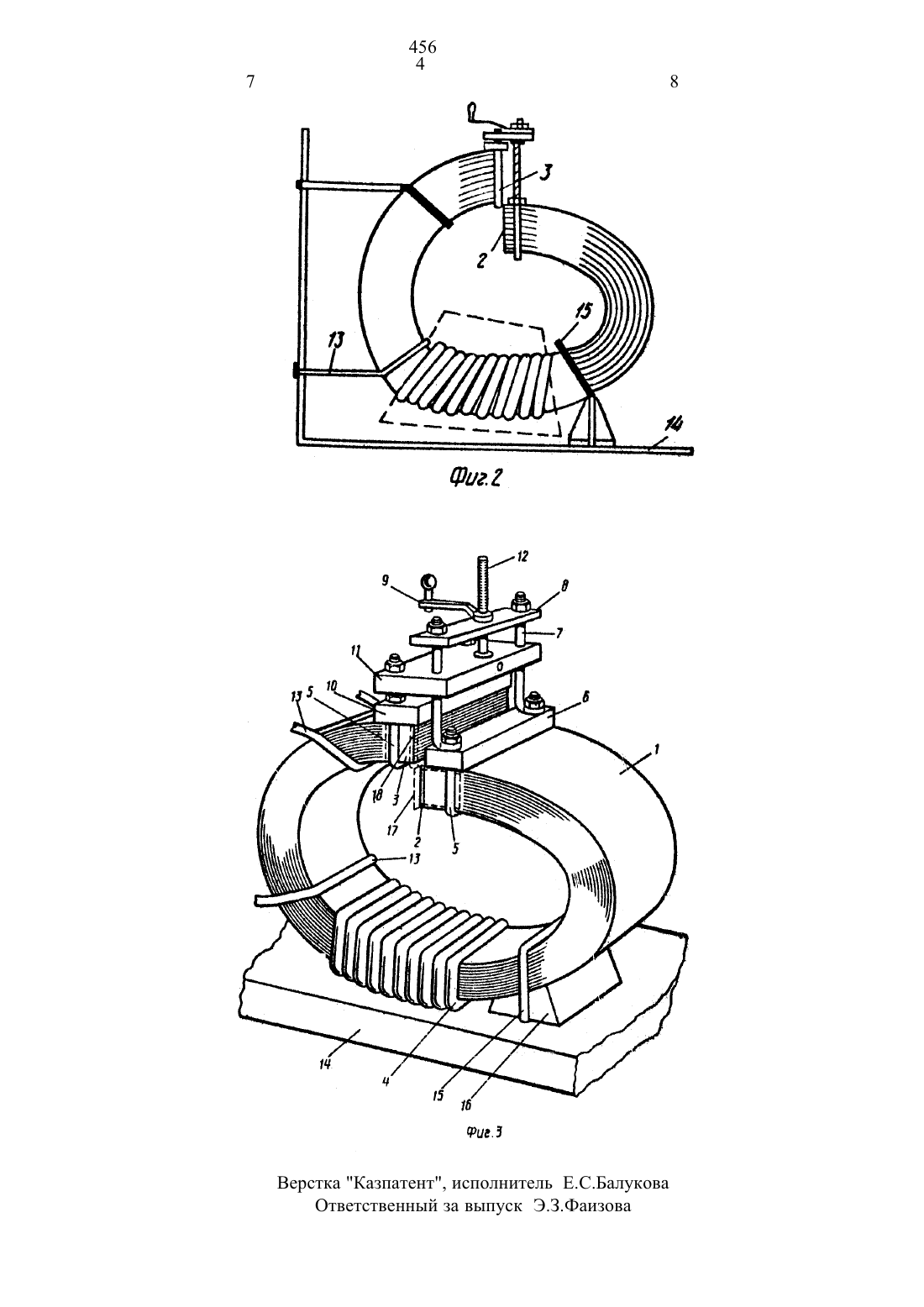

Изобретение относится к сварочному производству, в частности к устройствам для регулирования сварочного тока. Сущность изобретения: устройство содержит магнитопровод иа шихтованных листов электротехнической стали с помещенной на него обмоткой. Магнитопровод имеет тороидальную форму, выполнен с разрезом на стороне, противоположной обмотке. Этот разрез делит магнитопровод на два пакета (концы с упаковкой), один из которых является неподвижным, т.к. закреплен к корпусу сварочного аппарата, а другой перемещается по отношению к неподвижному, изменяя сопротивление и соответственно величину сварочного тока. Перемещение подвижного пакета по отношению к неподвижному может осуществляться как по вертикали, так и по горизонтали. В качестве примера осуществления предложено устройство, включающее изоляционные накладки на пакеты, снабженные направляющими стойками, по которым перемещаются две прижимные пластины, одна из которых снабжена шарнирно установленным ходовым винтом, а другая - винтовой гайкой с рукоятью. Для поддержания подвижного пакета во взвешенном состоянии и зашиты от повреждений катушки (обмотки) со стороны подвижного пакета возле обмотки установлена направляющая скоба с амортизирующим буфером.
Текст

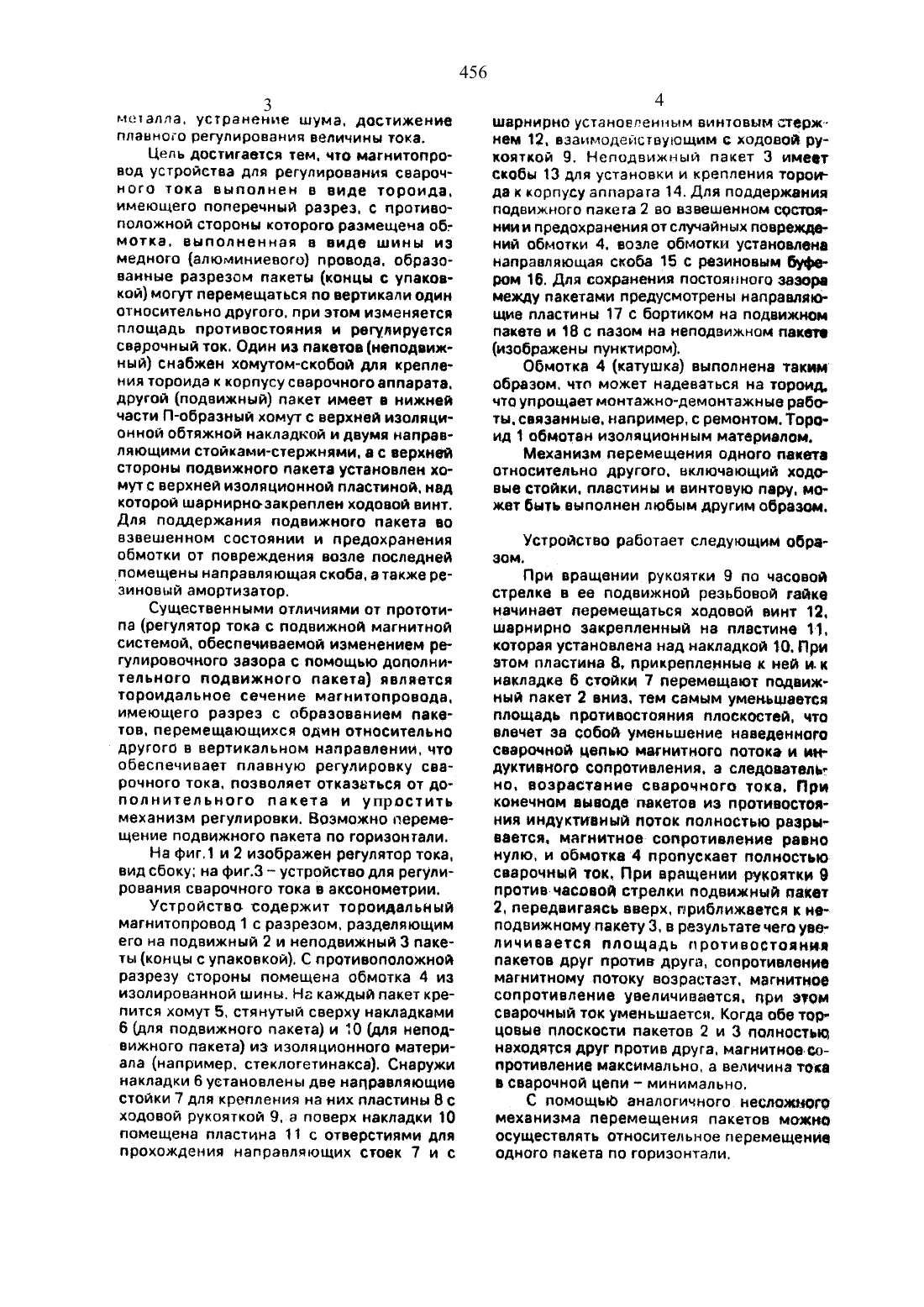

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАННикитин з.п. Основы теории трансформаторов и генераторов для дуговой сварки. М изд. АН СССР. 1956. с. 46-48. 66. 67.(54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СВАРОЧНОГО ТОКА(57) Изобретение относится к сварочному производству. а частности к устройствам для регулирования сварочного тока. Сущность изобретения устройство содержит магнитопровод ив шихтованных листов электротехнической стали с помещенной на него обмоткой. Магнитопровод имеет тороидальную форму. выполнен с разрезом на стороне. противоположной обмотке. Этот разрез делит магнитопровод на два пакета(концы с упаковкой). один из которых является неподвижным, т.к. закреплен к корпусу сварочного аппарата. а другой перемещаете СЯ ПО ОТНОШЕНИЮ К неподвижному. ИЗМВНЯЯ сопротивление и соответственно величину сварочного тока. Перемещение подвижною пакета по отношению к неподвижному может осуществляться как по вертикали. так н по горизонтали. В качестве примера осущесталения предложено устройство. включающее изоляционные накладки на пакеты. снабженные направляющими стойками по которым перемещаются две прижимные пластины. одна ив которых снабжена шернирно установленным ходовым винтом. а другая - винтовой гайкой с рукоятью. для поддержания подвижного пакета во взвешенном состоянии и защиты от повреждений катушки (об мотки) со стороны подвижного пакета возле обмотки устана пена направляющая скоба с амортизирую щим буфером. 2 з.п. ф-лы. 3 ил.Известны устройства регулирования величины сварочного тока (дроссели). которые еыпол иены в виде ОТДОПЬНЫХ ВППЗрЭТОВ ИЛИ объединены в одном корпусе со сварочным аппаратом и имеют обмотки на общемсерденнике.Недостатком этих устройств является низкая надежность их работы. обусловленная ТОМ. ЧТО подвижный пакет МВГНИТОПВОвода. создающий на пути магнитного потоке определенные сопротивления а евВИСИМОСТИ ОТ ширины 388098. В 7100110000 эксплуатации вызывает быстрый износ мечханической части аппарате при работа воениквет большой шум в связи стем. Омагнитньтй поток прерывается пакетом дважды (а нижней его чести и торцевой). Б процессе работы сварочного трансферттора в регуляторе сварочного тока возникают большие динамические нагрузки вызывающие колеба ния сварочного тока. в связи с чем для улучшения работы регулиторов тока применяются добавочные магнитные шунты и другие устройства что усложняет конструкцию.Целью изобретения является подыши нив надежности. работы. упрощение конструкции. уменьшение габаритов и расходаметалла. устранение шума. достижение плавного регулирования величины тока.Цель достигается тем, что магнитопровод устройства для регулирования сварочного тока выполнен в виде тороида. имеющего поперечный разрез. с противоположной стороны которого размещена об мотка. выполненная в виде шины из медного (алюминиевого) провода. образованные разрезом пакеты (концы с упаковкой) могут перемещаться по вертикали один относительно другого. при этом изменяется площадь противостояния и регулируется сварочный ток. Один из пакетов (неподвижный) снабжен хомутом-скобой для крепления тороида к корпусу сварочного аппарата. другой (подвижный) пакет имеет в нижней части П-образный хомут с верхней изоляционной обтяжной накладкой и двумя направляющими стойками-стержнями. а с верхней стороны подвижного пакета установлен комут с верхней изоляционной пластиной. над которой шарнирнозакреплен ходовой винт. Для поддержания подвижного пакета во взвешенном состоянии и предохранения обмотки от повреждения возле последнейпомещены направляющая скоба. а также ре зиновый амортизатор.Существенными отличиями от прототипа (регулятор тока с подвижной магнитной системой. обеспечиваемой изменением регулировочного зазора с помощью дополнительного подвижного пакета) является тороидальное сечение магнитопровода. имеющего разрез с образованием пакетов. перемещающихся один относительно другого в вертикальном направлении. что обеспечивает плавную регулировку сварочного тока. позволяет отказаться от дополнительного пакета и упростить механизм регулировки. Возможно перемещение подвижного пакета по горизонтали.На фит и 2 изображен регулятор тока. вид сбоку на фиг.3 а устройство для регулирования сварочного тока в аксонометрии.Устройство содержит тороидальный магнитопровод 1 с разрезом. разделяющим его на подвижный 2 и неподвижный 3 пакеты (концы с упаковкой). С противоположной разрезу стороны помещена обмотка 4 из изолированной шины. На каждый пакет крепится хомут 5. стянутый сверху накладками 6 (для подвижного пакета) и 10 (для неподвижного пакета) из изоляционного материала (например. стеклогетинакса). Снаружи накладки 6 установлены две направляющие стойки 7 для крепления на них пластины 8 с ходовой рукояткой 9. а поверх накладки 10 помещена пластина 11 с отверстиями для прохождения направляющих стоек 7 и сшврнирно установленным винтовым стержнем 12. взаимодействующим с ходовой рукояткой 9. Неподвижный пакет 3 имеет скобы 13 для установки и крепления тороида к корпусу аппарата 14. Для поддержания подвижного пакета 2 во взвешенном состоянии и предохранения от случайных повреждений обмотки 4. возле обмотки установлена направляющая скоба 15 с резиновым буфером 16. Для сохранения постоянного зазоре между пакетами предусмотрены направляющие пластины 17 с бортиком на подвижном пакете и 18 с пазом на неподвижном пакетеОбмотка 4 (катушка) выполнена таким образом. что может надеваться на тороид. что упрощает монтажно-демонтажныв работы. связанные. например. с ремонтом. Тороид 1 обмотан изоляционным материалом.механизм перемещения одного пакета относительно дрУгого. включающий хода вые стойки, пластины и винтовую пару. может быть выполнен любым другим образом.Устройство работает следующим обраэом.При ращении рукоятки 9 по часовой стрелке в ее подвижной резьбовой гайке начинает перемещаться ходовой винт 12. шарнирно закрепленный на пластине 11. которая установлена над накладкой 10. При этом пластина 8. прикрепленные к ней и.к накладке 6 стойки 7 перемещают подвижный пакет 2 вниз. тем самым уменьшается площадь противостояния плоскостей. что влечет за собой уменьшение наведенного сварочной цепью магнитного потока и индуктивного сопротивления. а следователь но. возрастание сварочного тока. При конечном выводе пакетов из противостояния индуктивный поток полностью разрывается. магнитное сопротивление равно нулю. и обмотка 4 пропускает полностью сварочный ток. При вращении рукоятки 9 против-часовой стрелки подвижный пакет 2, передвигаясь вверх. приближается к наподвижномупакету 3. в результате чего увеличивается площадь противостояния пакетов друг против друга. сопротивление магнитному потоку возрастает. магнитное сопротивление увеличивается. при этом сварочный ток уменьшается. Когда обе торцовыв плоскости пакетов 2 и 3 полностью находятся друг против друга. магнитноввопротивление максимально. а величина тока в сварочной цепи - минимально.С помощью аналогичного неопрятного механизма перемещения пакетов можно осуществлять относительное перемещение одного пакета по горизонтали.Преимущест вами предлагаемого устройстав для регулирования тока по сравнению с известными техническими решениями (и прототипом. и базовым устройством) являются значительное уменьшение габаритов. а соответственно и веса регулятора тока приблизительно в 3 раза. Вследствие упрощения системы регулирования возрастает надежность работы аппарата. облегчается замена обмотки достаточно снять направляющие стержни и ходовой винт. развести пакеты тороиде. а затем заменить обмотку. достигаются плавное регулирование величины сварочного тока и значительное уменьше ние шума.1. Устройство для регулирования сварочного тока. содержащее магнитопровод из шихтоаанных листов электротехнической стали с помещенной на него обмоткой. снабженный подвижным пакетом и меха ниэмом регулирования тока. о т л и ч а воЩ В В С Я ТОМ, ЧТО. С ЦЕЛЬЮ ПОВЫШЗНИЯ надежности работы. уменьшения шума. повы 456шения плавности регулирования сварочнт го тока. магнитопровод выполнен в форме тороида, имеющего с противоположной оомотке стороны разрез. образующим два пакета. один из которых закреплен к корпусу сварочного аппарата а другой оснащен механизмом перемещения относительно. первого пакета.2. Устроистео по м, отл ич а ю щ е ес я тем. что механизм перемещения подвижного пакета относительно неподтлжного выполнен в виде изоляционных накладок на пакеты. снабженных направляющими стоиками. над которыми установлена пластины с отверстиями для иапрввяяяоацих стоек. причем на нижней пластине шепнирно установлен ходовой винт. а на верхней нвинтовал гайка с рукоятью.3. Устройство по пл. отл и ч е ю щ е ес я тем, что. с целью поддержания подзижг ного пакета тороида в устойчивом. состоянии и защиты обмотки от повреждений между обмоткой и подвижным пакетом установлена направляющая скоберсамортиэи рующим буфером.
МПК / Метки
МПК: B23K 9/00
Метки: тока, регулирования, сварочного, устройство
