Пароконденсатор с воздушным охлаждением

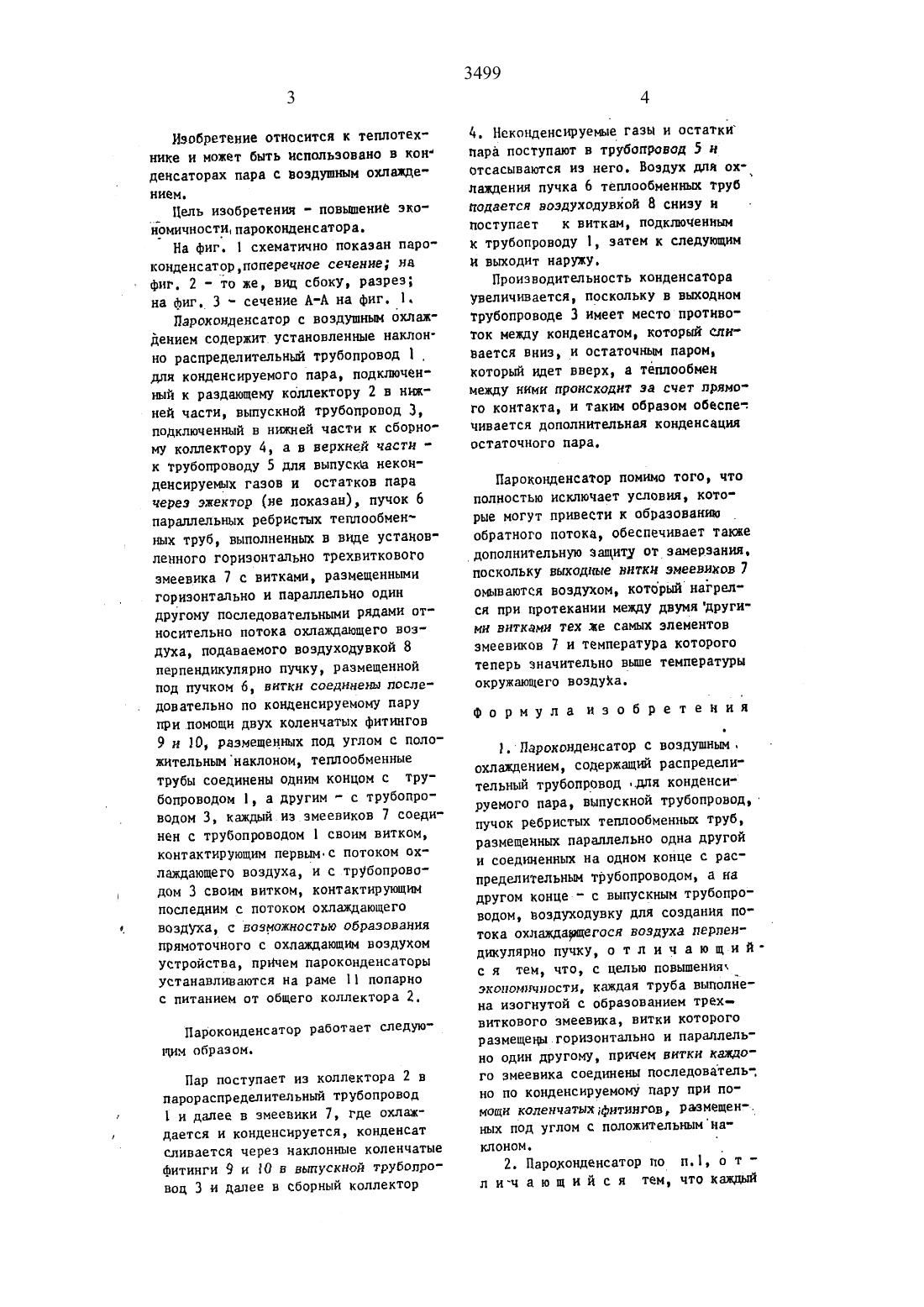

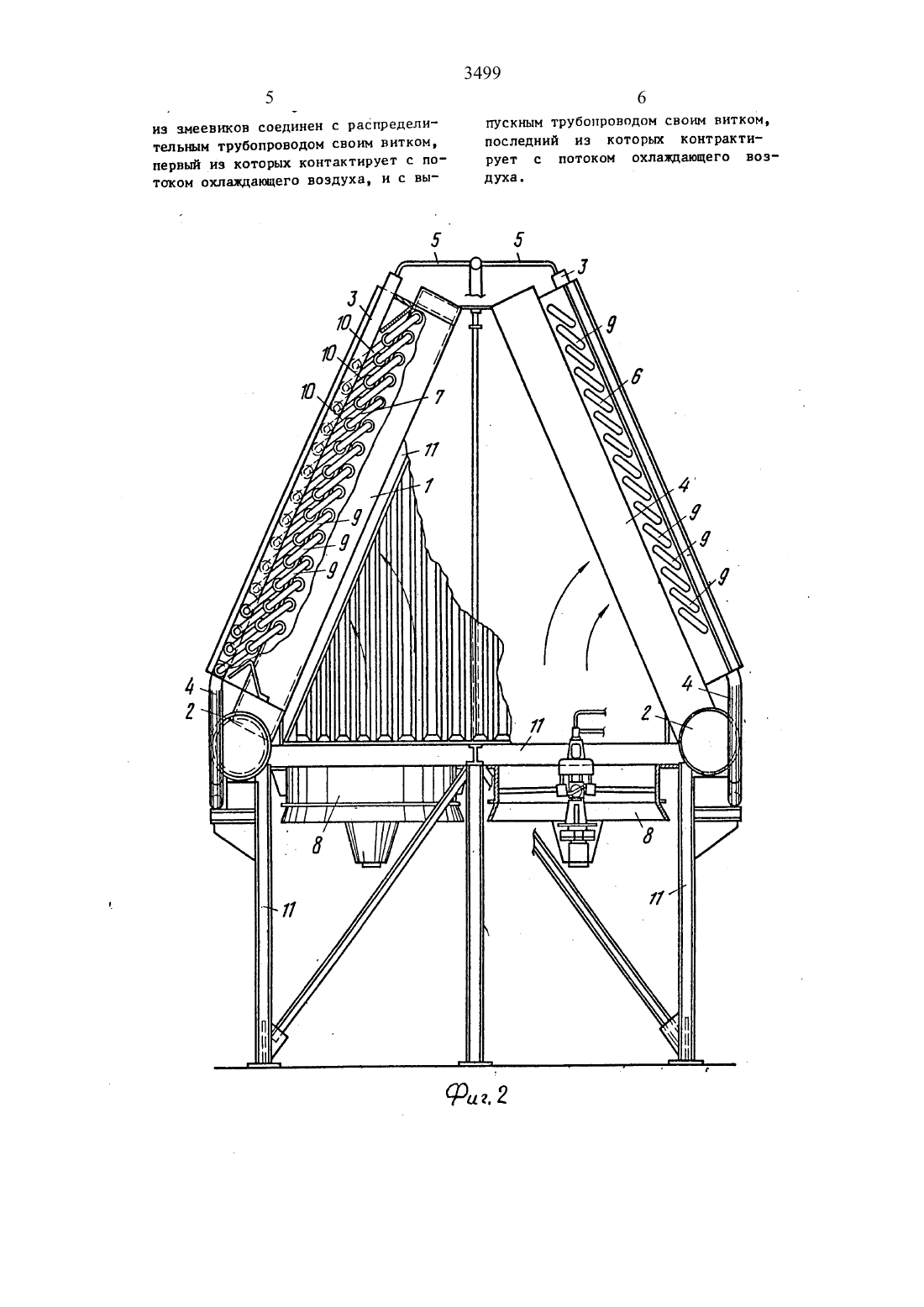

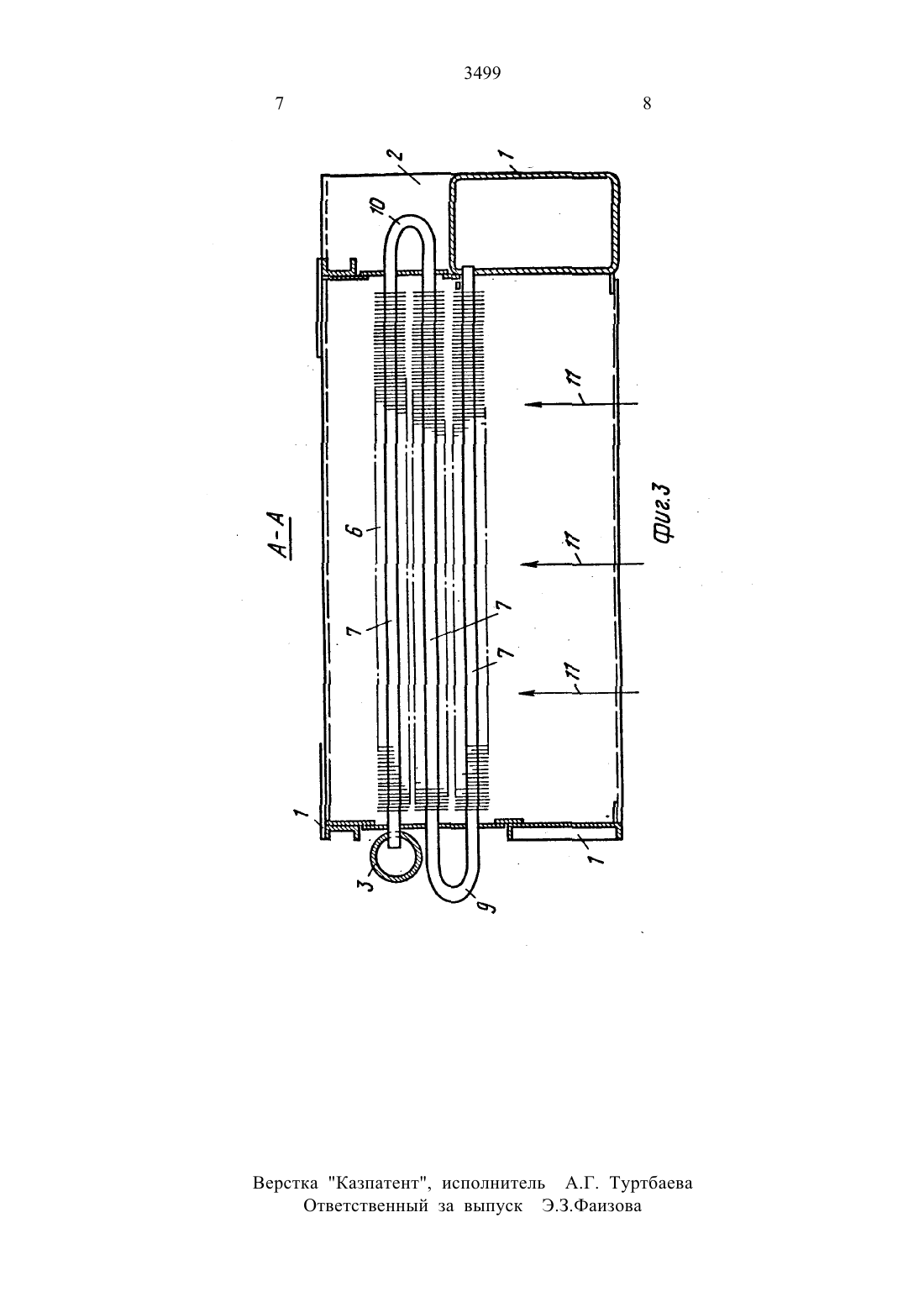

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(24) 131293 кн соединены последовательно по кон(60) 5.02.82 М 91269750(5 Ш) ДЭНСНРУЕМОМУ ПИРУ ПР ПОМОЩИ Кд 9 Н(45) 1 од 696 Бюлм 92 другу. Теплообменные трубы соедине(73) нудно пиньдне сА (1 т) ъьлодним концом с распределнтельныконденсация остаточного пара осуществляется за счет того, что имеет место противоток между конденсатом,который сливается вниз, и остаточ(56) Авторское свидетельство СССР ю 345700, кл. г 28 в 1/06, 1972.(57) Изобретение относится к области теплотехники н может быть исполь зовано для повышения экономичности пароконденсатора. Каждая труба выполнена изогнутой с образованием трехвиткорого змеевика (3) 7. Вит ным паром, идущим вверх. ПароконденСаТОр Обеспечивает также ДОПОЛННТПЬ ную защиту от замерзания, т.к. выходные витки(337 омъшаются воздУХМ нагретым при ЧРОТЕКЗННИ МЕЖДУ ДВУМЯ другими витками тех же самых элементов(3)7 . 1 з.п. Ф-лы. 3 илизобретение относится к теплотехнике и может быть использовано в коиденсаторах пара с воздушным охлажде нием. Цель изобретения - повышение эко комичности.пароконденсатора.Пароконденсатор с воздушным охлаждением содержит установленные наклонно распределительны трубопровод 1 для конденсируемого пара, подключениый к раздающему коллектору 2 в ниней части, выпускной трубопровод 3,подключенный в ниней части к сборному коллектору Ь, а в верхней части к трубопроводу 5 для выпуска неконденсируемых газов и остатков пара через эжектор (не показан), пучок 6 параллельных ребристых теплообменных труб, выполненных в виде установленного горизонтально трехвиткового змеевика 7 с витками, размещенными горизонтально и параллельно одиндругому последовательными Рядами ОТ носительно потока охлаждающего воздуха, подаваемого воздуходувкой 8 перпендикулярно пучку, размещенной под пучком 6, витки соединены последовательно по конденсируемому пару при помощи двух коленчатых фитиигов 9 и 10, размещенных под углом с положительным наклоном, теплообменные трубы соединены одни концом с трубопроводом 1, а другим - с трубопроводом 3, каждый из змеевиков 7 соединен с трубопроводом 1 своим витком,контактирующим первым-с потоком охлаждающего воздуха, и с трубопроводом 3 своим витком, контактирующим последним с потоком охлаждающего воздуха, с возможностью образования прямоточного с оклаждающм воздухом устройства, причем пароконденсаторы устанавлиаются на раме К попарнос питанием от общего коллектора 2.Пароконденсатор работает СЛЕДУЮ щим образом.Пар поступает из коллектора 2 в парораспределительиый трубопровод 1 и далее в змеевики 7, где охлаждается и конденсируется, конденсат сливается через наклонные коленчатые фитинги 9 и 0 в выпускной трубопровод 3 и далее в сборный коллектор4. Некоиденсируемые газы и остатки пара поступают в трубопровод 5 и отсасываются из него. Воздух для охлаждения пучка 6 теплообменным труб подается воздуходувкой 8 снизу и поступает к виткам, подкючениы к трубопроводу 1, затем к следующим и выходит наРУЖУ.Производительность конденсатора увеличивается, поскольку в выходном трубопроводе 3 имеет место противоток между конденсатом, который сливается вниз,и остаточнм паром,которьт идет вверх, а теплообмен между ними происходит за счет прямого контакта, и таким образом обеспечивается дополнительная конденсация ОСТЗТОЧНОГО пара.Пароконденсатор помимо того, что полностью исключает условия, которые могут привести к образованию обратного потока, обеспечивает также дополнительную защиту отзамерзания поскольку выходные нитки змеевиков 7 омваются воздухом, который нагрелся при протекании между двумя другими витками тех же самых элементов змеевиков 7 и температура которого теперь значительно выше температуры окружающего воздуха.1. Пароконденсатор с воздушным. охлаждением, содержащий распределительный трубопровод для конденсируемого пара, выпускной трубопровод,пучок ребристых теплообменных труб,размещенных параллельно одна другой и соединенных на одном конце с распределительным трубопроводом, а на другом конце с выпускным трубопроводом, воздуходувку для создания потока охлаждарщегося воздуха перпендикулярно пучку, о т л и ч а ю щи й с я тем, что, с целью повышениях экономичности, каждая труба выполнена изогнутой с образованием трехвиткового змеевика, витки которого размещены горизонтально и параллельно один другому, причем витки каждого змеевика соединены последователь но по конденсируемому пару при помощи коленчатыхвфитингов, равмеЩеНд иых под углом с положителъиымнаклоном. д5 6 ИЗ ЗМВЕВНКОВ СОВДИНЕН С рапредели- ПУСКНЫМ ТРУбОПРОВОДОМ СВОИМ ВНТКОМ,ТЕЛЬНЫМ ТРУбОПРОВОДОМ СВОИМ ВНТКОМ, ПОСЛЕДНИЙ ИЗ КОТОРЫХ КОНТРАКТЫОтветственный за выпуск Э.3.ФаИз 0 ва
