Ручка для мебели

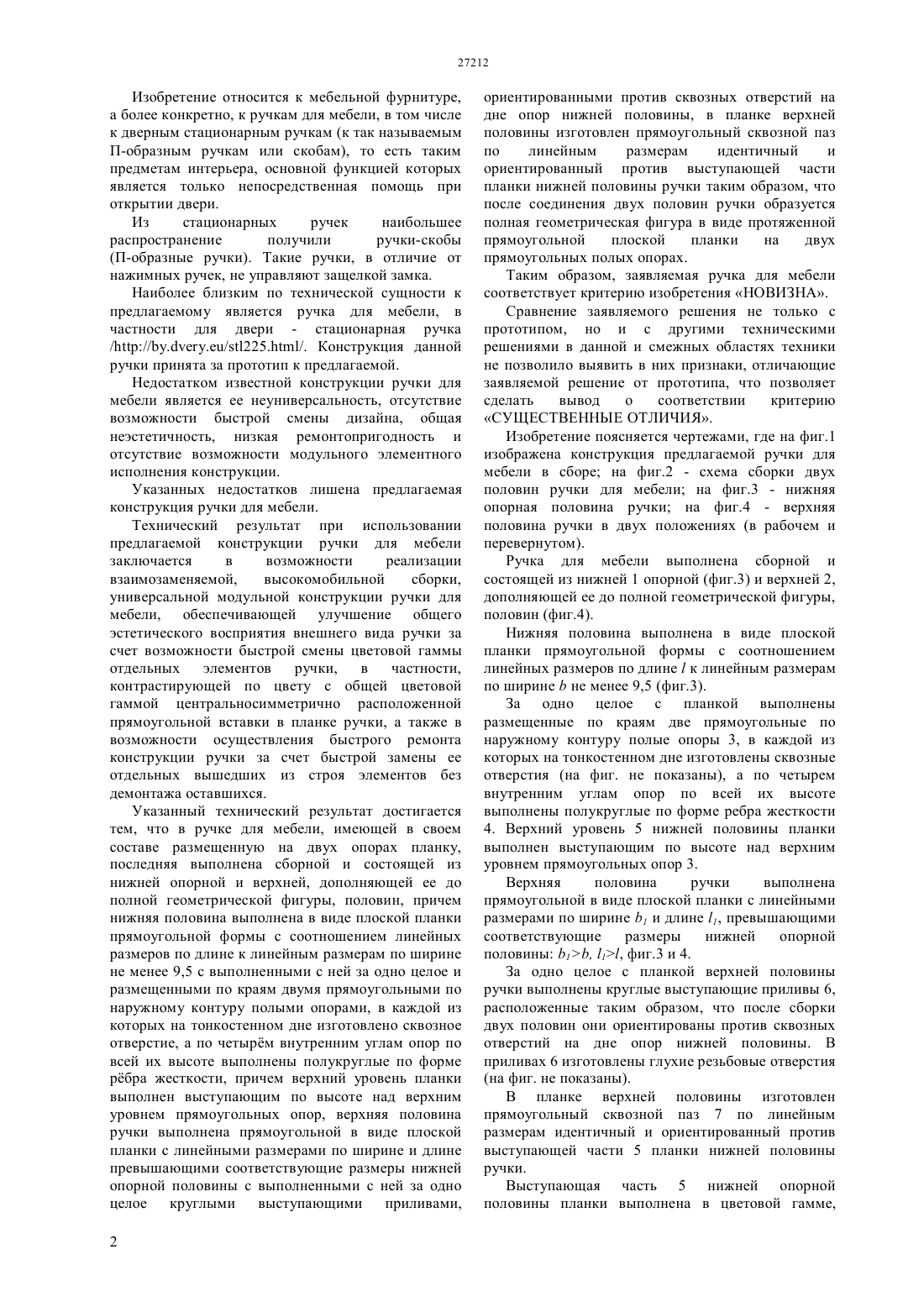

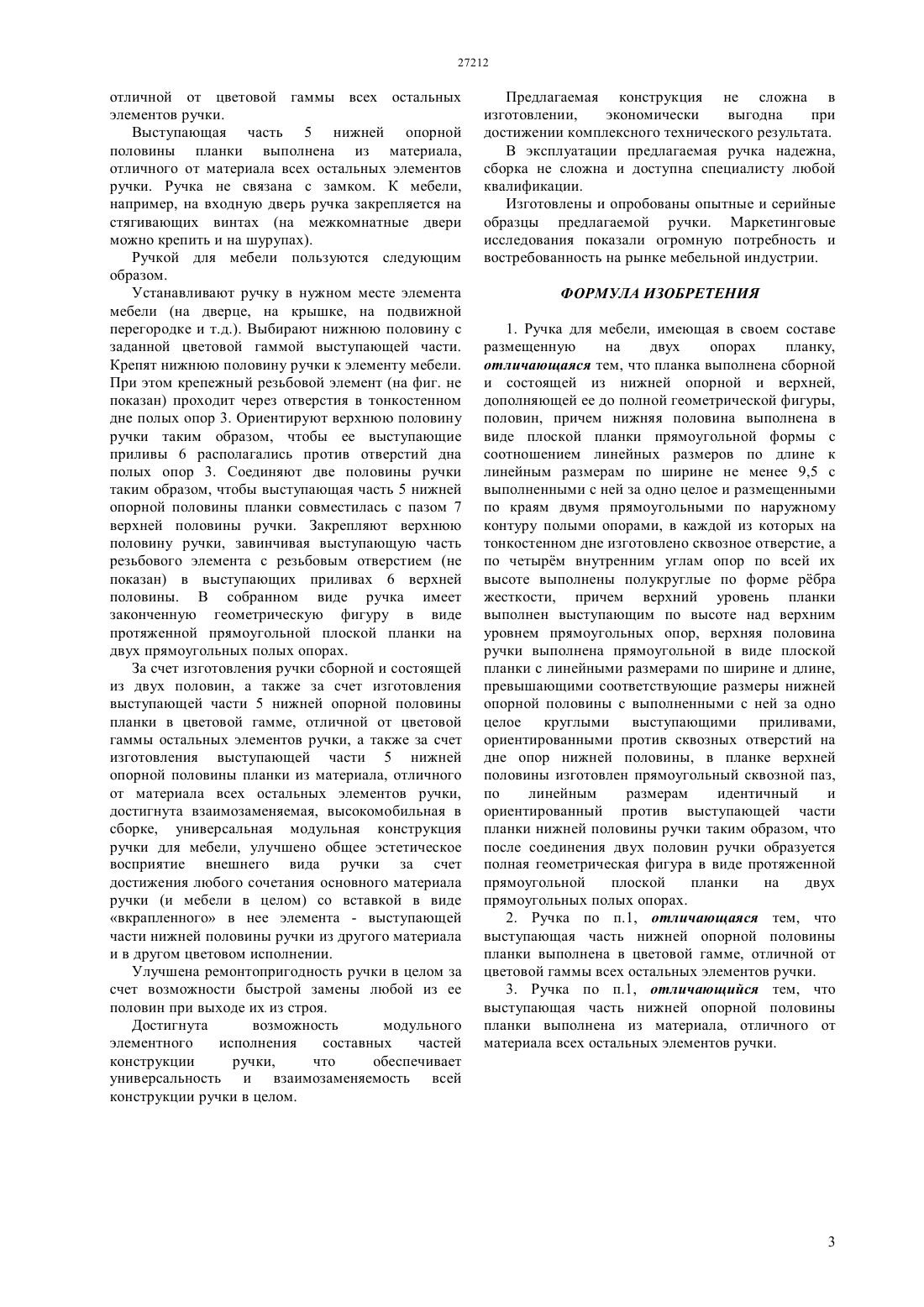

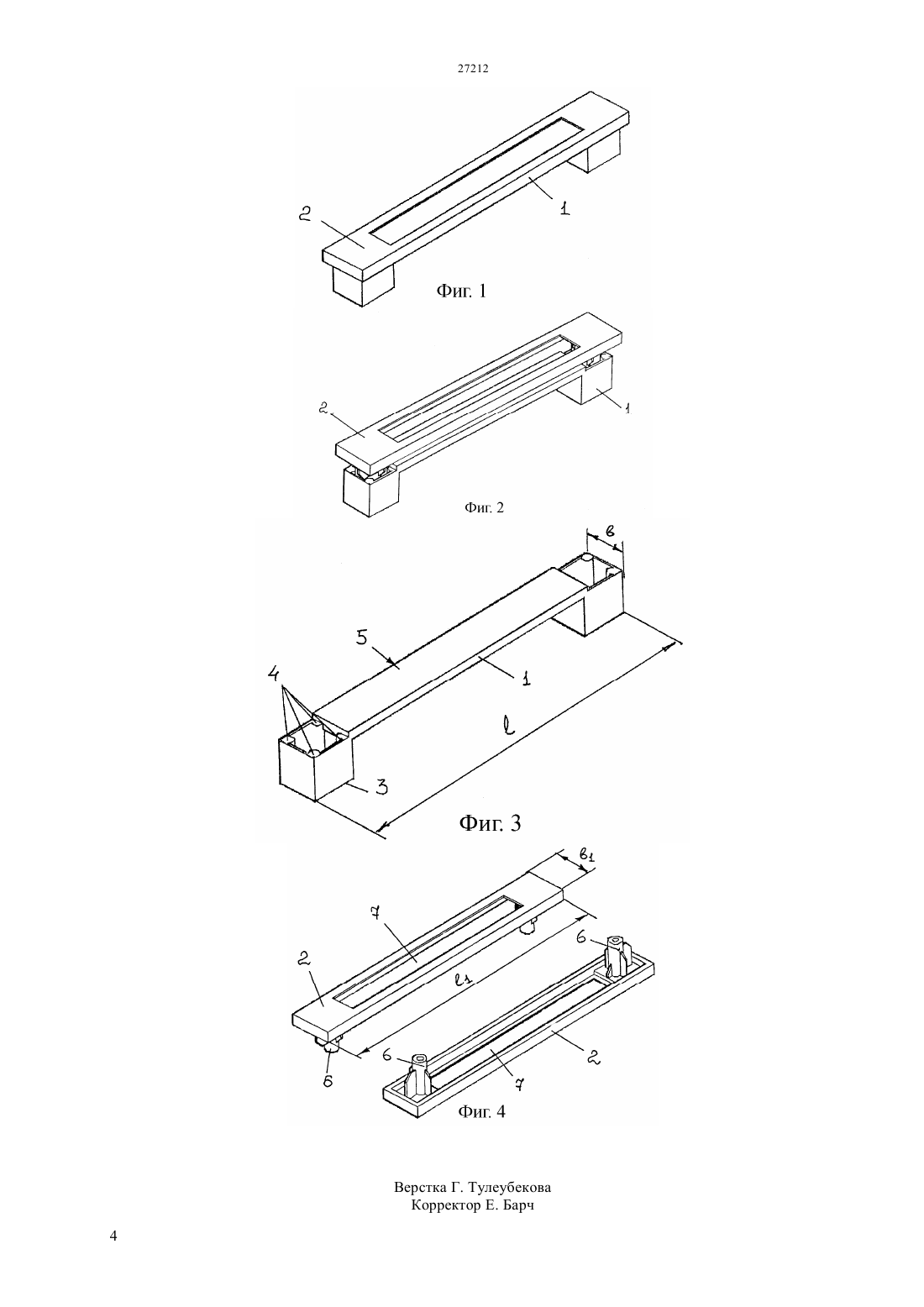

(51) 47 95/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Планка выполнена сборной и состоящей из нижней опорной и верхней, дополняющей ее до полной геометрической фигуры, половин, причем нижняя половина выполнена в виде плоской планки прямоугольной формы с соотношением линейных размеров по длине к линейным размерам по ширине не менее 9,5 с выполненными с ней за одно целое и размещенными по краям двумя прямоугольными по наружному контуру полыми опорами, в каждой из которых на тонкостенном дне изготовлено сквозное отверстие, а по четырм внутренним углам опор по всей их высоте выполнены полукруглые по форме рбра жесткости, причем верхний уровень планки выполнен выступающим по высоте над верхним уровнем прямоугольных опор, верхняя половина ручки выполнена прямоугольной в виде плоской планки с линейными размерами по ширине и длине превышающими соответствующие размеры нижней опорной половины с выполненными с ней за одно целое круглыми выступающими приливами,ориентированными против сквозных отверстий на дне опор нижней половины, в планке верхней половины изготовлен прямоугольный сквозной паз по линейным размерам идентичный и ориентированный против выступающей части планки нижней половины ручки таким образом, что после соединения двух половин ручки образуется полная геометрическая фигура в виде протяженной прямоугольной плоской планки на двух прямоугольных полых опорах.(57) Изобретение относится к мебельной фурнитуре, а более конкретно, к ручкам для мебели,в том числе к дверным стационарным ручкам (к так называемым П-образным ручкам или скобам), то есть таким предметам интерьера, основной функцией которых является только непосредственная помощь при открытии двери. Технический результат при использовании предлагаемой конструкции ручки для мебели заключается в возможности реализации взаимозаменяемой,высокомобильной сборки,универсальной модульной конструкции ручки для мебели, обеспечивающей улучшение общего эстетического восприятия внешнего вида ручки за счет возможности быстрой смены цветовой гаммы отдельных элементов ручки, в частности,контрастирующей по цвету с общей цветовой гаммой центральносимметрично расположенной прямоугольной вставки в планке ручки, а также в возможности осуществления быстрого ремонта конструкции ручки за счет быстрой замены ее отдельных вышедших из строя элементов без демонтажа оставшихся. Изобретение относится к мебельной фурнитуре,а более конкретно, к ручкам для мебели, в том числе к дверным стационарным ручкам (к так называемым П-образным ручкам или скобам), то есть таким предметам интерьера, основной функцией которых является только непосредственная помощь при открытии двери. Из стационарных ручек наибольшее распространение получили ручки-скобы(П-образные ручки). Такие ручки, в отличие от нажимных ручек, не управляют защелкой замка. Наиболее близким по технической сущности к предлагаемому является ручка для мебели, в частности для двери - стационарная ручка////225./. Конструкция данной ручки принята за прототип к предлагаемой. Недостатком известной конструкции ручки для мебели является ее неуниверсальность, отсутствие возможности быстрой смены дизайна, общая неэстетичность, низкая ремонтопригодность и отсутствие возможности модульного элементного исполнения конструкции. Указанных недостатков лишена предлагаемая конструкция ручки для мебели. Технический результат при использовании предлагаемой конструкции ручки для мебели заключается в возможности реализации взаимозаменяемой,высокомобильной сборки,универсальной модульной конструкции ручки для мебели, обеспечивающей улучшение общего эстетического восприятия внешнего вида ручки за счет возможности быстрой смены цветовой гаммы отдельных элементов ручки, в частности,контрастирующей по цвету с общей цветовой гаммой центральносимметрично расположенной прямоугольной вставки в планке ручки, а также в возможности осуществления быстрого ремонта конструкции ручки за счет быстрой замены ее отдельных вышедших из строя элементов без демонтажа оставшихся. Указанный технический результат достигается тем, что в ручке для мебели, имеющей в своем составе размещенную на двух опорах планку,последняя выполнена сборной и состоящей из нижней опорной и верхней, дополняющей ее до полной геометрической фигуры, половин, причем нижняя половина выполнена в виде плоской планки прямоугольной формы с соотношением линейных размеров по длине к линейным размерам по ширине не менее 9,5 с выполненными с ней за одно целое и размещенными по краям двумя прямоугольными по наружному контуру полыми опорами, в каждой из которых на тонкостенном дне изготовлено сквозное отверстие, а по четырм внутренним углам опор по всей их высоте выполнены полукруглые по форме рбра жесткости, причем верхний уровень планки выполнен выступающим по высоте над верхним уровнем прямоугольных опор, верхняя половина ручки выполнена прямоугольной в виде плоской планки с линейными размерами по ширине и длине превышающими соответствующие размеры нижней опорной половины с выполненными с ней за одно целое круглыми выступающими приливами,2 ориентированными против сквозных отверстий на дне опор нижней половины, в планке верхней половины изготовлен прямоугольный сквозной паз по линейным размерам идентичный и ориентированный против выступающей части планки нижней половины ручки таким образом, что после соединения двух половин ручки образуется полная геометрическая фигура в виде протяженной прямоугольной плоской планки на двух прямоугольных полых опорах. Таким образом, заявляемая ручка для мебели соответствует критерию изобретения НОВИЗНА. Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной и смежных областях техники не позволило выявить в них признаки, отличающие заявляемой решение от прототипа, что позволяет сделать вывод о соответствии критерию СУЩЕСТВЕННЫЕ ОТЛИЧИЯ. Изобретение поясняется чертежами, где на фиг.1 изображена конструкция предлагаемой ручки для мебели в сборе на фиг.2 - схема сборки двух половин ручки для мебели на фиг.3 - нижняя опорная половина ручки на фиг.4 - верхняя половина ручки в двух положениях (в рабочем и перевернутом). Ручка для мебели выполнена сборной и состоящей из нижней 1 опорной (фиг.3) и верхней 2,дополняющей ее до полной геометрической фигуры,половин (фиг.4). Нижняя половина выполнена в виде плоской планки прямоугольной формы с соотношением линейных размеров по длинек линейным размерам по ширинене менее 9,5 (фиг.3). За одно целое с планкой выполнены размещенные по краям две прямоугольные по наружному контуру полые опоры 3, в каждой из которых на тонкостенном дне изготовлены сквозные отверстия (на фиг. не показаны), а по четырем внутренним углам опор по всей их высоте выполнены полукруглые по форме ребра жесткости 4. Верхний уровень 5 нижней половины планки выполнен выступающим по высоте над верхним уровнем прямоугольных опор 3. Верхняя половина ручки выполнена прямоугольной в виде плоской планки с линейными размерами по ширине 1 и длине 1, превышающими соответствующие размеры нижней опорной половины 1, 1, фиг.3 и 4. За одно целое с планкой верхней половины ручки выполнены круглые выступающие приливы 6,расположенные таким образом, что после сборки двух половин они ориентированы против сквозных отверстий на дне опор нижней половины. В приливах 6 изготовлены глухие резьбовые отверстия(на фиг. не показаны). В планке верхней половины изготовлен прямоугольный сквозной паз 7 по линейным размерам идентичный и ориентированный против выступающей части 5 планки нижней половины ручки. Выступающая часть 5 нижней опорной половины планки выполнена в цветовой гамме, 27212 отличной от цветовой гаммы всех остальных элементов ручки. Выступающая часть 5 нижней опорной половины планки выполнена из материала,отличного от материала всех остальных элементов ручки. Ручка не связана с замком. К мебели,например, на входную дверь ручка закрепляется на стягивающих винтах (на межкомнатные двери можно крепить и на шурупах). Ручкой для мебели пользуются следующим образом. Устанавливают ручку в нужном месте элемента мебели (на дверце, на крышке, на подвижной перегородке и т.д.). Выбирают нижнюю половину с заданной цветовой гаммой выступающей части. Крепят нижнюю половину ручки к элементу мебели. При этом крепежный резьбовой элемент (на фиг. не показан) проходит через отверстия в тонкостенном дне полых опор 3. Ориентируют верхнюю половину ручки таким образом, чтобы ее выступающие приливы 6 располагались против отверстий дна полых опор 3. Соединяют две половины ручки таким образом, чтобы выступающая часть 5 нижней опорной половины планки совместилась с пазом 7 верхней половины ручки. Закрепляют верхнюю половину ручки, завинчивая выступающую часть резьбового элемента с резьбовым отверстием (не показан) в выступающих приливах 6 верхней половины. В собранном виде ручка имеет законченную геометрическую фигуру в виде протяженной прямоугольной плоской планки на двух прямоугольных полых опорах. За счет изготовления ручки сборной и состоящей из двух половин, а также за счет изготовления выступающей части 5 нижней опорной половины планки в цветовой гамме, отличной от цветовой гаммы остальных элементов ручки, а также за счет изготовления выступающей части 5 нижней опорной половины планки из материала, отличного от материала всех остальных элементов ручки,достигнута взаимозаменяемая, высокомобильная в сборке, универсальная модульная конструкция ручки для мебели, улучшено общее эстетическое восприятие внешнего вида ручки за счет достижения любого сочетания основного материала ручки (и мебели в целом) со вставкой в виде вкрапленного в нее элемента - выступающей части нижней половины ручки из другого материала и в другом цветовом исполнении. Улучшена ремонтопригодность ручки в целом за счет возможности быстрой замены любой из ее половин при выходе их из строя. Достигнута возможность модульного элементного исполнения составных частей конструкции ручки,что обеспечивает универсальность и взаимозаменяемость всей конструкции ручки в целом. Предлагаемая конструкция не сложна в изготовлении,экономически выгодна при достижении комплексного технического результата. В эксплуатации предлагаемая ручка надежна,сборка не сложна и доступна специалисту любой квалификации. Изготовлены и опробованы опытные и серийные образцы предлагаемой ручки. Маркетинговые исследования показали огромную потребность и востребованность на рынке мебельной индустрии. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ручка для мебели, имеющая в своем составе размещенную на двух опорах планку,отличающаяся тем, что планка выполнена сборной и состоящей из нижней опорной и верхней,дополняющей ее до полной геометрической фигуры,половин, причем нижняя половина выполнена в виде плоской планки прямоугольной формы с соотношением линейных размеров по длине к линейным размерам по ширине не менее 9,5 с выполненными с ней за одно целое и размещенными по краям двумя прямоугольными по наружному контуру полыми опорами, в каждой из которых на тонкостенном дне изготовлено сквозное отверстие, а по четырм внутренним углам опор по всей их высоте выполнены полукруглые по форме рбра жесткости, причем верхний уровень планки выполнен выступающим по высоте над верхним уровнем прямоугольных опор, верхняя половина ручки выполнена прямоугольной в виде плоской планки с линейными размерами по ширине и длине,превышающими соответствующие размеры нижней опорной половины с выполненными с ней за одно целое круглыми выступающими приливами,ориентированными против сквозных отверстий на дне опор нижней половины, в планке верхней половины изготовлен прямоугольный сквозной паз,по линейным размерам идентичный и ориентированный против выступающей части планки нижней половины ручки таким образом, что после соединения двух половин ручки образуется полная геометрическая фигура в виде протяженной прямоугольной плоской планки на двух прямоугольных полых опорах. 2. Ручка по п.1, отличающаяся тем, что выступающая часть нижней опорной половины планки выполнена в цветовой гамме, отличной от цветовой гаммы всех остальных элементов ручки. 3. Ручка по п.1, отличающийся тем, что выступающая часть нижней опорной половины планки выполнена из материала, отличного от материала всех остальных элементов ручки.
