Предмет мебели

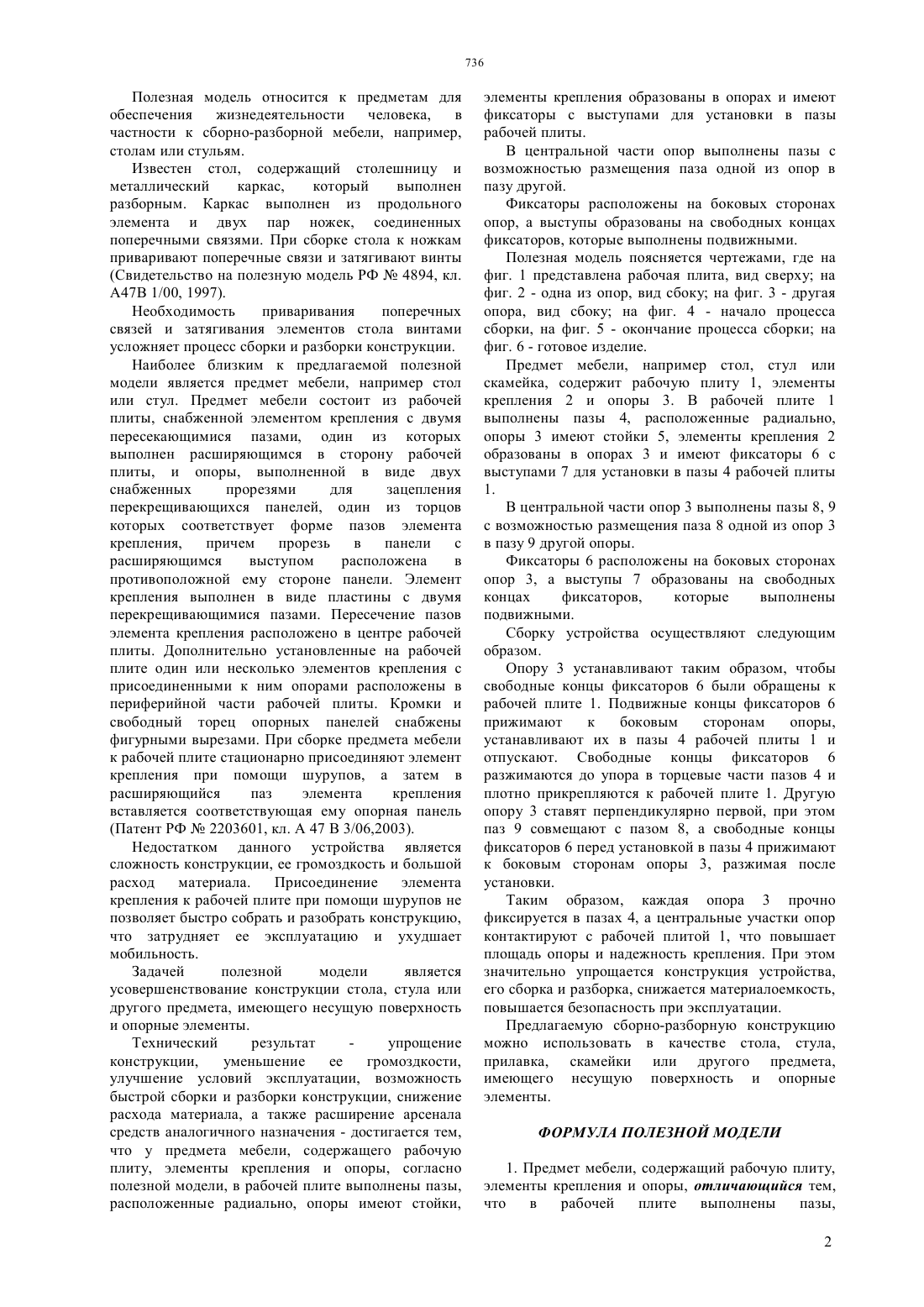

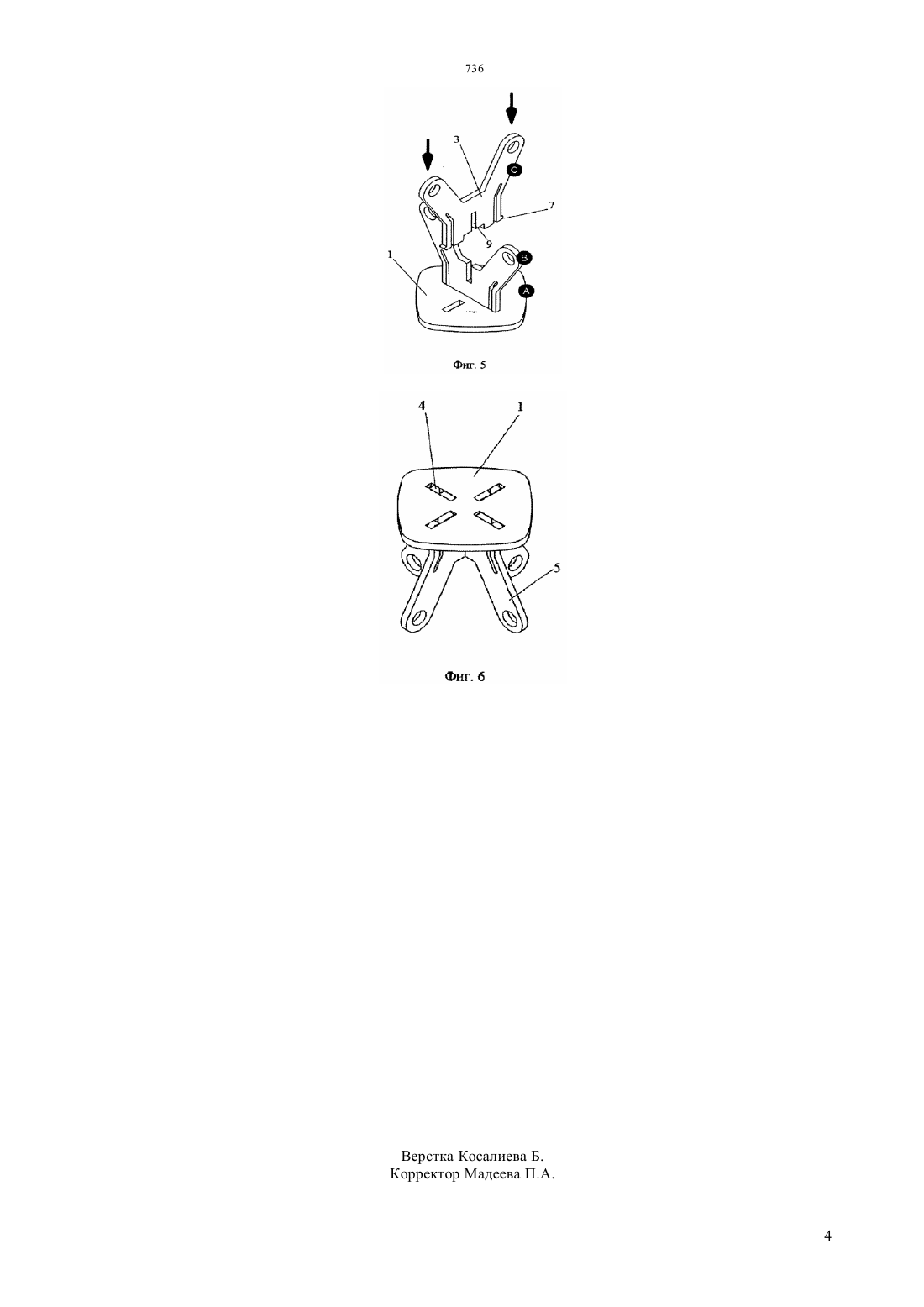

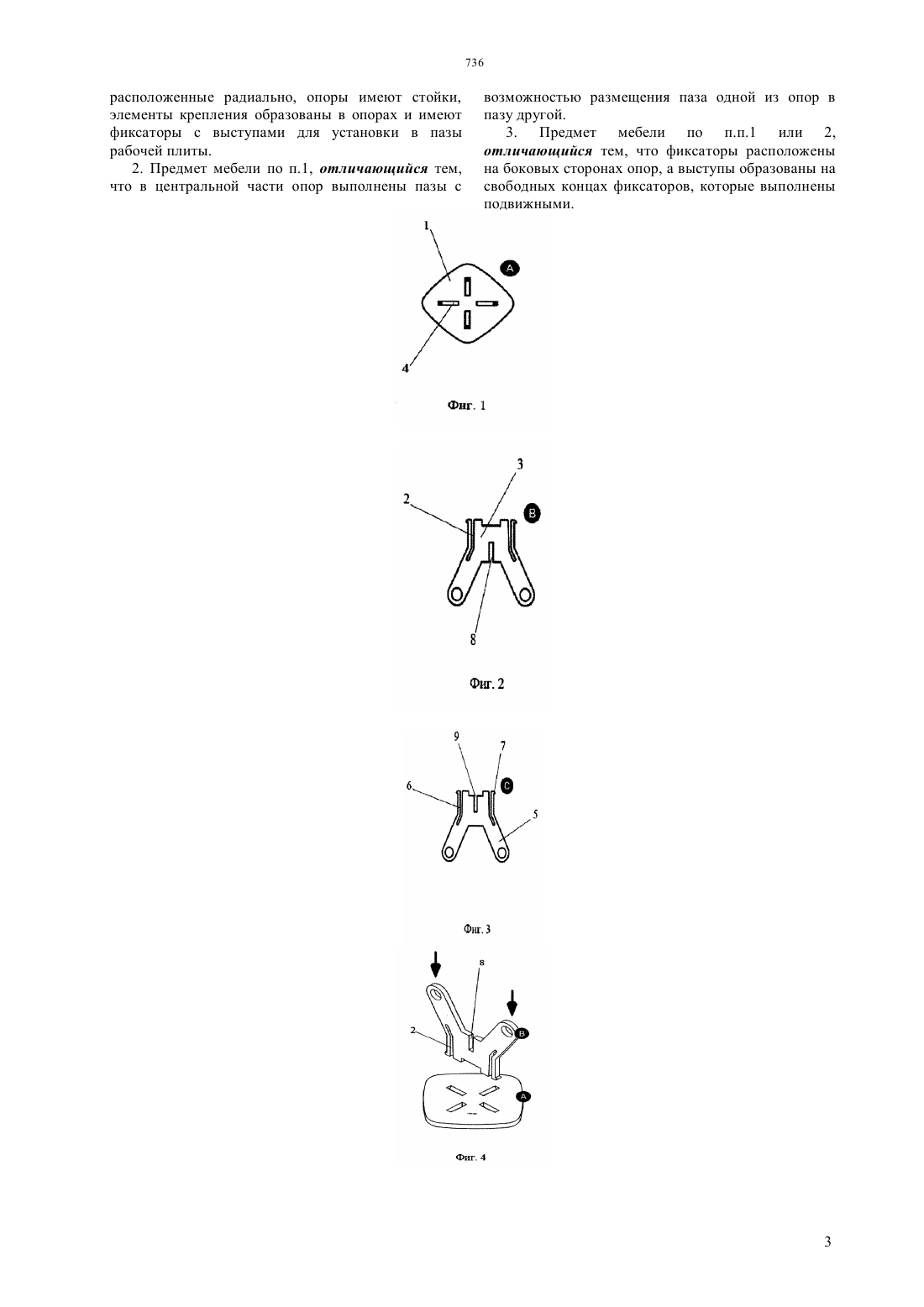

(51) 47 3/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ средств аналогичного назначения - достигается тем,что у предмета мебели, содержащего рабочую плиту, элементы крепления и опоры, согласно полезной модели, в рабочей плите выполнены пазы,расположенные радиально, опоры имеют стойки,элементы крепления образованы в опорах и имеют фиксаторы с выступами для установки в пазы рабочей плиты. В центральной части опор выполнены пазы с возможностью размещения паза одной из опор в пазу другой. Фиксаторы расположены на боковых сторонах опор, а выступы образованы на свободных концах фиксаторов, которые выполнены подвижными.(57) Полезная модель относится к предметам для обеспечения жизнедеятельности человека,в частности к сборно-разборной мебели, например,столам или стульям. Технический результат упрощение конструкции,уменьшение ее громоздкости,улучшение условий эксплуатации, возможность быстрой сборки и разборки конструкции, снижение расхода материала, а также расширение арсенала Полезная модель относится к предметам для обеспечения жизнедеятельности человека,в частности к сборно-разборной мебели, например,столам или стульям. Известен стол, содержащий столешницу и металлический каркас,который выполнен разборным. Каркас выполнен из продольного элемента и двух пар ножек, соединенных поперечными связями. При сборке стола к ножкам приваривают поперечные связи и затягивают винты(Свидетельство на полезную модель РФ 4894, кл. А 47 В 1/00, 1997). Необходимость приваривания поперечных связей и затягивания элементов стола винтами усложняет процесс сборки и разборки конструкции. Наиболее близким к предлагаемой полезной модели является предмет мебели, например стол или стул. Предмет мебели состоит из рабочей плиты, снабженной элементом крепления с двумя пересекающимися пазами, один из которых выполнен расширяющимся в сторону рабочей плиты, и опоры, выполненной в виде двух снабженных прорезями для зацепления перекрещивающихся панелей, один из торцов которых соответствует форме пазов элемента крепления,причем прорезь в панели с расширяющимся выступом расположена в противоположной ему стороне панели. Элемент крепления выполнен в виде пластины с двумя перекрещивающимися пазами. Пересечение пазов элемента крепления расположено в центре рабочей плиты. Дополнительно установленные на рабочей плите один или несколько элементов крепления с присоединенными к ним опорами расположены в периферийной части рабочей плиты. Кромки и свободный торец опорных панелей снабжены фигурными вырезами. При сборке предмета мебели к рабочей плите стационарно присоединяют элемент крепления при помощи шурупов, а затем в расширяющийся паз элемента крепления вставляется соответствующая ему опорная панель(Патент РФ 2203601, кл. А 47 В 3/06,2003). Недостатком данного устройства является сложность конструкции, ее громоздкость и большой расход материала. Присоединение элемента крепления к рабочей плите при помощи шурупов не позволяет быстро собрать и разобрать конструкцию,что затрудняет ее эксплуатацию и ухудшает мобильность. Задачей полезной модели является усовершенствование конструкции стола, стула или другого предмета, имеющего несущую поверхность и опорные элементы. Технический результат упрощение конструкции,уменьшение ее громоздкости,улучшение условий эксплуатации, возможность быстрой сборки и разборки конструкции, снижение расхода материала, а также расширение арсенала средств аналогичного назначения - достигается тем,что у предмета мебели, содержащего рабочую плиту, элементы крепления и опоры, согласно полезной модели, в рабочей плите выполнены пазы,расположенные радиально, опоры имеют стойки, элементы крепления образованы в опорах и имеют фиксаторы с выступами для установки в пазы рабочей плиты. В центральной части опор выполнены пазы с возможностью размещения паза одной из опор в пазу другой. Фиксаторы расположены на боковых сторонах опор, а выступы образованы на свободных концах фиксаторов, которые выполнены подвижными. Полезная модель поясняется чертежами, где на фиг. 1 представлена рабочая плита, вид сверху на фиг. 2 - одна из опор, вид сбоку на фиг. 3 - другая опора, вид сбоку на фиг. 4 - начало процесса сборки, на фиг. 5 - окончание процесса сборки на фиг. 6 - готовое изделие. Предмет мебели, например стол, стул или скамейка, содержит рабочую плиту 1, элементы крепления 2 и опоры 3. В рабочей плите 1 выполнены пазы 4, расположенные радиально,опоры 3 имеют стойки 5, элементы крепления 2 образованы в опорах 3 и имеют фиксаторы 6 с выступами 7 для установки в пазы 4 рабочей плиты 1. В центральной части опор 3 выполнены пазы 8, 9 с возможностью размещения паза 8 одной из опор 3 в пазу 9 другой опоры. Фиксаторы 6 расположены на боковых сторонах опор 3, а выступы 7 образованы на свободных концах фиксаторов,которые выполнены подвижными. Сборку устройства осуществляют следующим образом. Опору 3 устанавливают таким образом, чтобы свободные концы фиксаторов 6 были обращены к рабочей плите 1. Подвижные концы фиксаторов 6 прижимают к боковым сторонам опоры,устанавливают их в пазы 4 рабочей плиты 1 и отпускают. Свободные концы фиксаторов 6 разжимаются до упора в торцевые части пазов 4 и плотно прикрепляются к рабочей плите 1. Другую опору 3 ставят перпендикулярно первой, при этом паз 9 совмещают с пазом 8, а свободные концы фиксаторов 6 перед установкой в пазы 4 прижимают к боковым сторонам опоры 3, разжимая после установки. Таким образом, каждая опора 3 прочно фиксируется в пазах 4, а центральные участки опор контактируют с рабочей плитой 1, что повышает площадь опоры и надежность крепления. При этом значительно упрощается конструкция устройства,его сборка и разборка, снижается материалоемкость,повышается безопасность при эксплуатации. Предлагаемую сборно-разборную конструкцию можно использовать в качестве стола, стула,прилавка, скамейки или другого предмета,имеющего несущую поверхность и опорные элементы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Предмет мебели, содержащий рабочую плиту,элементы крепления и опоры, отличающийся тем,что в рабочей плите выполнены пазы,2 расположенные радиально, опоры имеют стойки,элементы крепления образованы в опорах и имеют фиксаторы с выступами для установки в пазы рабочей плиты. 2. Предмет мебели по п.1, отличающийся тем,что в центральной части опор выполнены пазы с возможностью размещения паза одной из опор в пазу другой. 3. Предмет мебели по п.п.1 или 2,отличающийся тем, что фиксаторы расположены на боковых сторонах опор, а выступы образованы на свободных концах фиксаторов, которые выполнены подвижными.
