Дождевальная установка

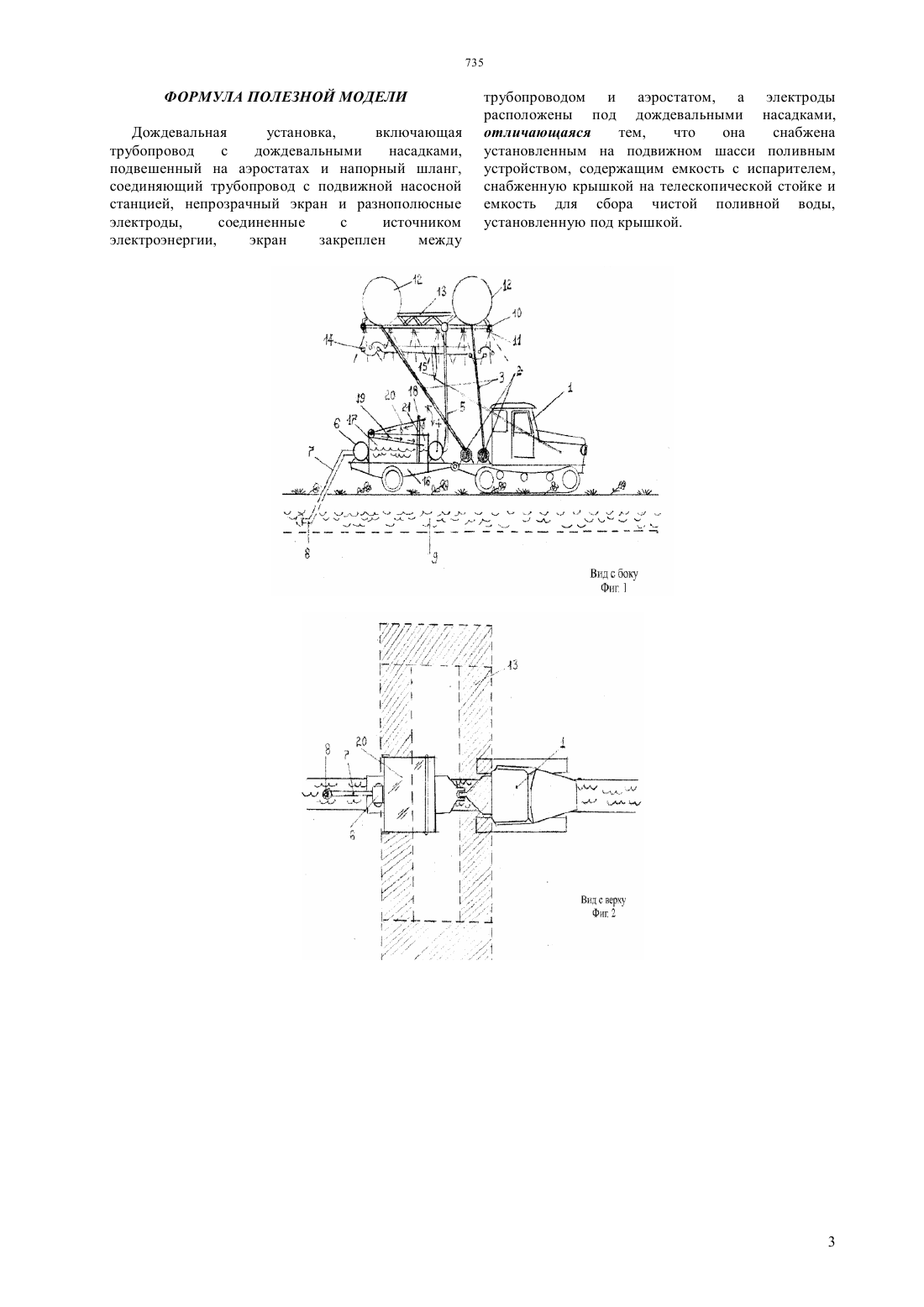

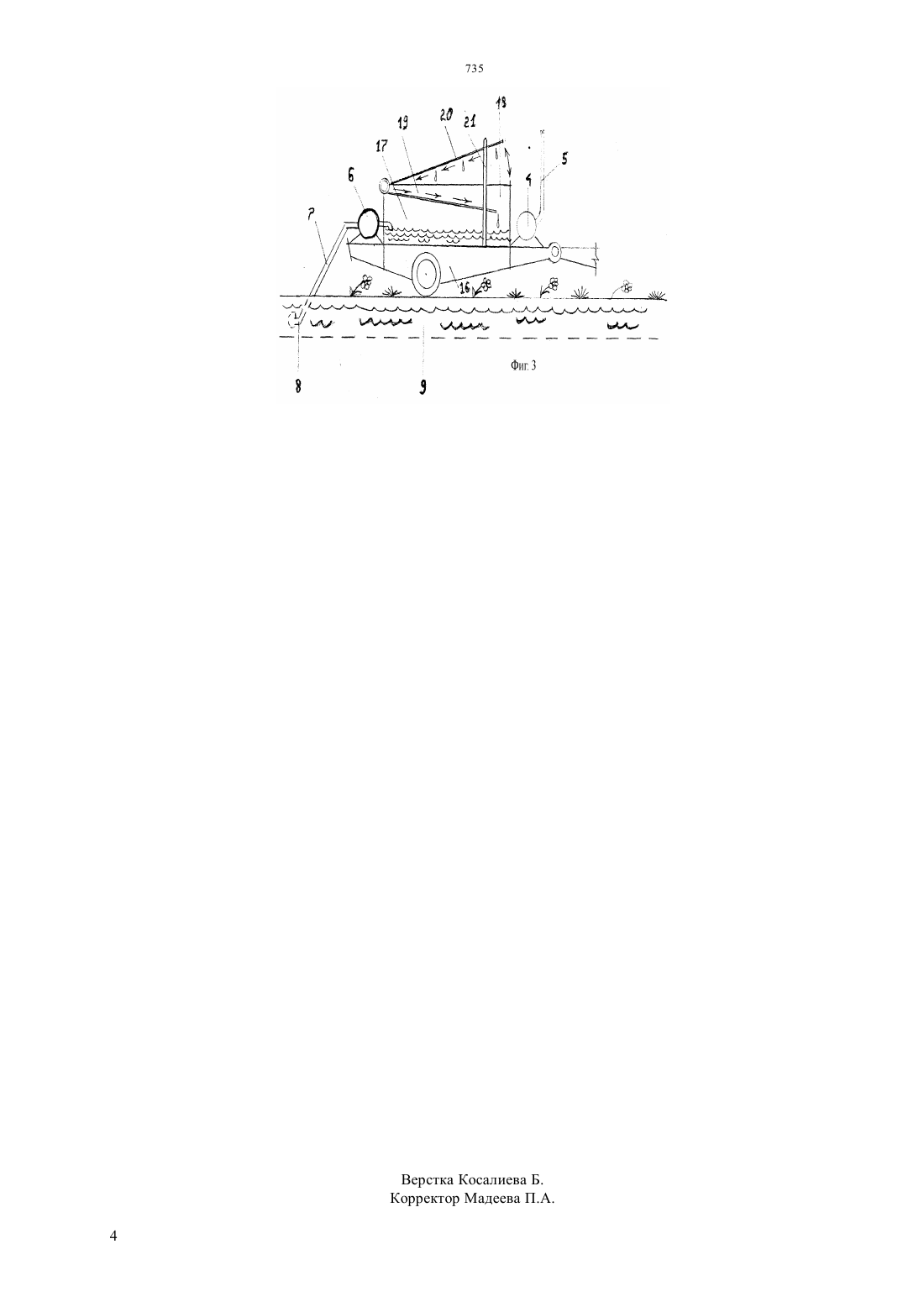

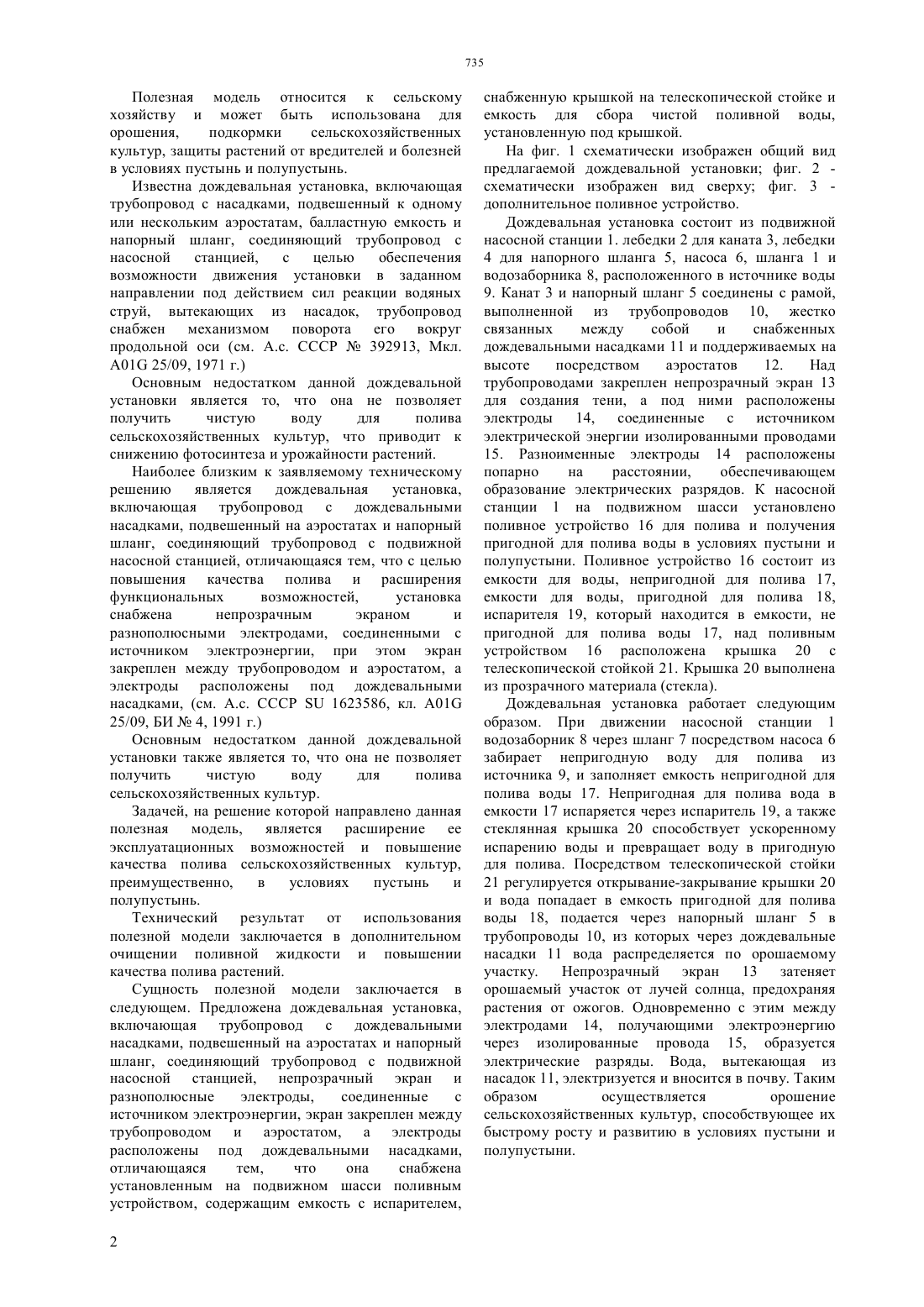

(51) 01 25/09 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ возможностей и повышение качества полива сельскохозяйственных культур, преимущественно, в условиях пустынь и полупустынь. Технический результат от использования полезной модели заключается в дополнительном очищении поливной жидкости и повышении качества полива растений. Предложена дождевальная установка, включающая трубопровод с дождевальными насадками,подвешенный на аэростатах и напорный шланг,соединяющий трубопровод с подвижной насосной станцией, непрозрачный экран и разнополюсные электроды,соединенные с источником электроэнергии,экран закреплен между трубопроводом и аэростатом, а электроды расположены под дождевальными насадками,отличающаяся тем,что она снабжена установленным на подвижном шасси поливным устройством, содержащим емкость с испарителем,снабженную крышкой на телескопической стойке и емкость для сбора чистой поливной воды,установленную под крышкой.(72) Асангалиев Елибек Атрауович Асангалиев Малик Елибекович Дейнеко Павел Федорович Амирханов Мухтархан Солтанович Яковлев Александр Николаевич(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Полезная модель относится к сельскому хозяйству и может быть использована для орошения,подкормки сельскохозяйственных культур, защиты растений от вредителей и болезней в условиях пустынь и полупустынь. Задачей, на решение которой направлено данная полезная модель, является расширение ее эксплуатационных Полезная модель относится к сельскому хозяйству и может быть использована для орошения,подкормки сельскохозяйственных культур, защиты растений от вредителей и болезней в условиях пустынь и полупустынь. Известна дождевальная установка, включающая трубопровод с насадками, подвешенный к одному или нескольким аэростатам, балластную емкость и напорный шланг, соединяющий трубопровод с насосной станцией,с целью обеспечения возможности движения установки в заданном направлении под действием сил реакции водяных струй, вытекающих из насадок, трубопровод снабжен механизмом поворота его вокруг продольной оси (см. А.с. СССР 392913, Мкл. 01 25/09, 1971 г.) Основным недостатком данной дождевальной установки является то, что она не позволяет получить чистую воду для полива сельскохозяйственных культур, что приводит к снижению фотосинтеза и урожайности растений. Наиболее близким к заявляемому техническому решению является дождевальная установка,включающая трубопровод с дождевальными насадками, подвешенный на аэростатах и напорный шланг, соединяющий трубопровод с подвижной насосной станцией, отличающаяся тем, что с целью повышения качества полива и расширения функциональных возможностей,установка снабжена непрозрачным экраном и разнополюсными электродами, соединенными с источником электроэнергии, при этом экран закреплен между трубопроводом и аэростатом, а электроды расположены под дождевальными насадками, (см. А.с. СССР 1623586, кл. 01 25/09, БИ 4, 1991 г.) Основным недостатком данной дождевальной установки также является то, что она не позволяет получить чистую воду для полива сельскохозяйственных культур. Задачей, на решение которой направлено данная полезная модель, является расширение ее эксплуатационных возможностей и повышение качества полива сельскохозяйственных культур,преимущественно,в условиях пустынь и полупустынь. Технический результат от использования полезной модели заключается в дополнительном очищении поливной жидкости и повышении качества полива растений. Сущность полезной модели заключается в следующем. Предложена дождевальная установка,включающая трубопровод с дождевальными насадками, подвешенный на аэростатах и напорный шланг, соединяющий трубопровод с подвижной насосной станцией, непрозрачный экран и разнополюсные электроды,соединенные с источником электроэнергии, экран закреплен между трубопроводом и аэростатом, а электроды расположены под дождевальными насадками,отличающаяся тем,что она снабжена установленным на подвижном шасси поливным устройством, содержащим емкость с испарителем,2 снабженную крышкой на телескопической стойке и емкость для сбора чистой поливной воды,установленную под крышкой. На фиг. 1 схематически изображен общий вид предлагаемой дождевальной установки фиг. 2 схематически изображен вид сверху фиг. 3 дополнительное поливное устройство. Дождевальная установка состоит из подвижной насосной станции 1. лебедки 2 для каната 3, лебедки 4 для напорного шланга 5, насоса 6, шланга 1 и водозаборника 8, расположенного в источнике воды 9. Канат 3 и напорный шланг 5 соединены с рамой,выполненной из трубопроводов 10, жестко связанных между собой и снабженных дождевальными насадками 11 и поддерживаемых на высоте посредством аэростатов 12. Над трубопроводами закреплен непрозрачный экран 13 для создания тени, а под ними расположены электроды 14, соединенные с источником электрической энергии изолированными проводами 15. Разноименные электроды 14 расположены попарно на расстоянии,обеспечивающем образование электрических разрядов. К насосной станции 1 на подвижном шасси установлено поливное устройство 16 для полива и получения пригодной для полива воды в условиях пустыни и полупустыни. Поливное устройство 16 состоит из емкости для воды, непригодной для полива 17,емкости для воды, пригодной для полива 18,испарителя 19, который находится в емкости, не пригодной для полива воды 17, над поливным устройством 16 расположена крышка 20 с телескопической стойкой 21. Крышка 20 выполнена из прозрачного материала (стекла). Дождевальная установка работает следующим образом. При движении насосной станции 1 водозаборник 8 через шланг 7 посредством насоса 6 забирает непригодную воду для полива из источника 9, и заполняет емкость непригодной для полива воды 17. Непригодная для полива вода в емкости 17 испаряется через испаритель 19, а также стеклянная крышка 20 способствует ускоренному испарению воды и превращает воду в пригодную для полива. Посредством телескопической стойки 21 регулируется открывание-закрывание крышки 20 и вода попадает в емкость пригодной для полива воды 18, подается через напорный шланг 5 в трубопроводы 10, из которых через дождевальные насадки 11 вода распределяется по орошаемому участку. Непрозрачный экран 13 затеняет орошаемый участок от лучей солнца, предохраняя растения от ожогов. Одновременно с этим между электродами 14, получающими электроэнергию через изолированные провода 15, образуется электрические разряды. Вода, вытекающая из насадок 11, электризуется и вносится в почву. Таким образом осуществляется орошение сельскохозяйственных культур, способствующее их быстрому росту и развитию в условиях пустыни и полупустыни. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Дождевальная установка,включающая трубопровод с дождевальными насадками,подвешенный на аэростатах и напорный шланг,соединяющий трубопровод с подвижной насосной станцией, непрозрачный экран и разнополюсные электроды,соединенные с источником электроэнергии,экран закреплен между трубопроводом и аэростатом, а электроды расположены под дождевальными насадками,отличающаяся тем,что она снабжена установленным на подвижном шасси поливным устройством, содержащим емкость с испарителем,снабженную крышкой на телескопической стойке и емкость для сбора чистой поливной воды,установленную под крышкой.
