Дождевальная установка

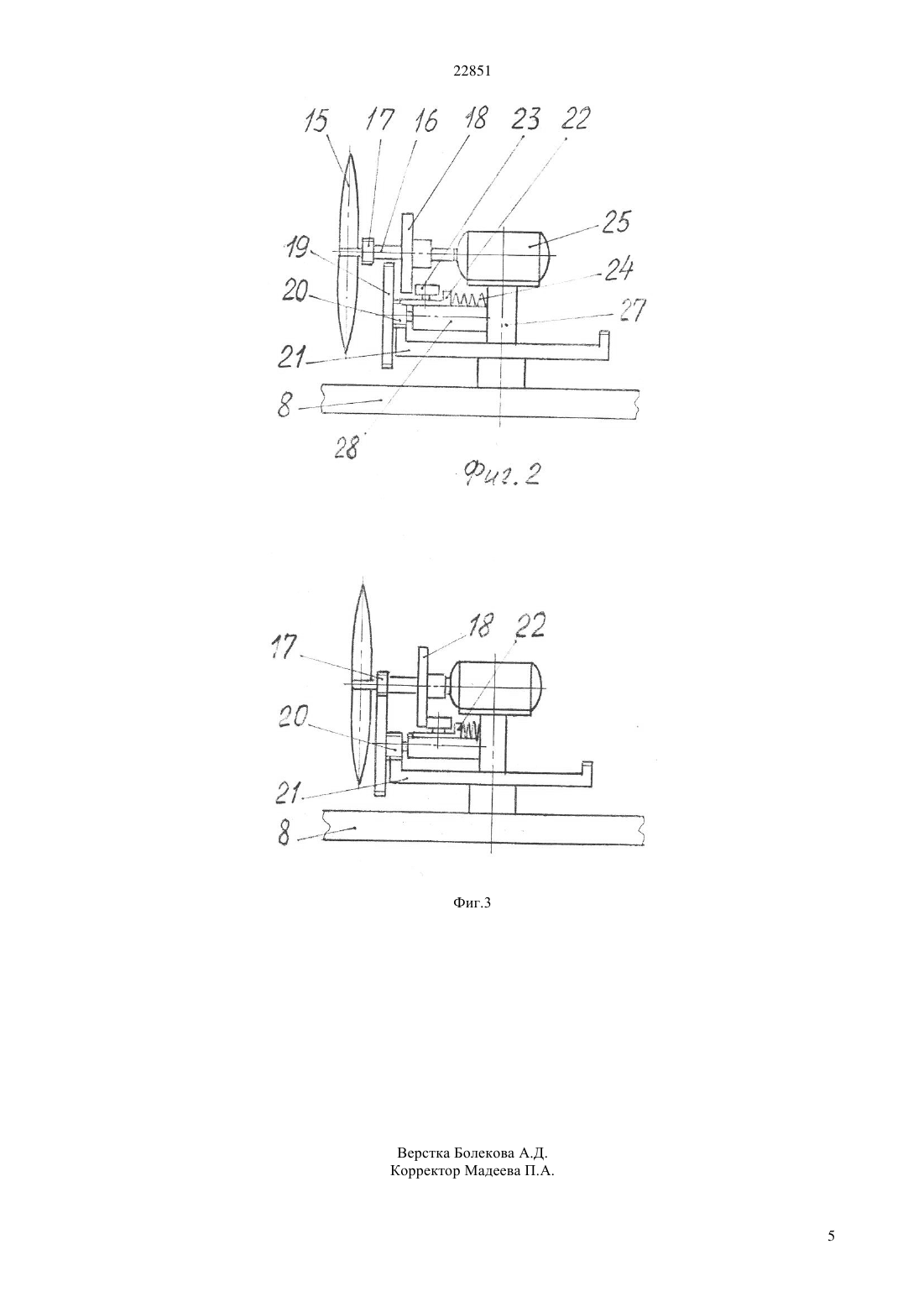

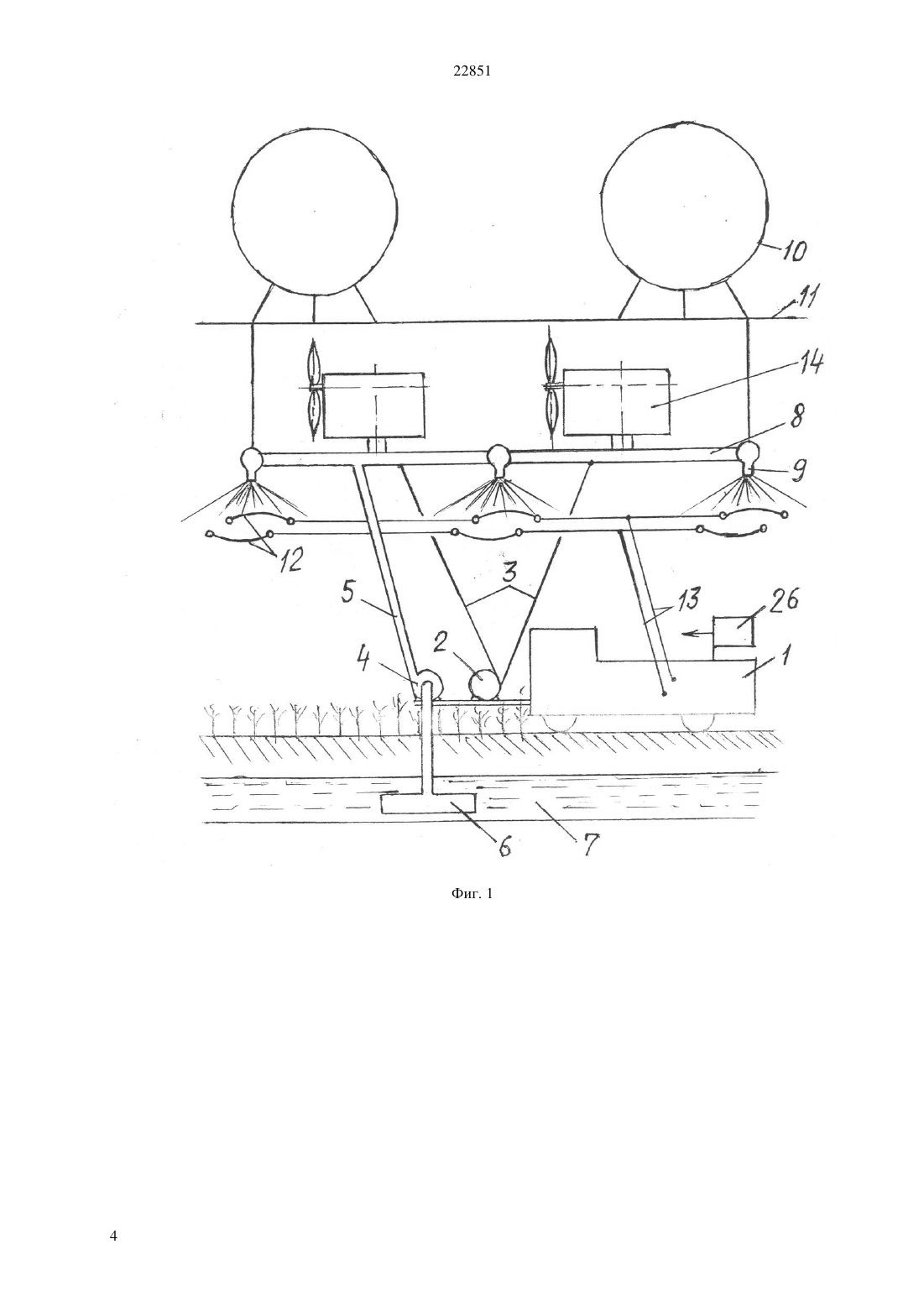

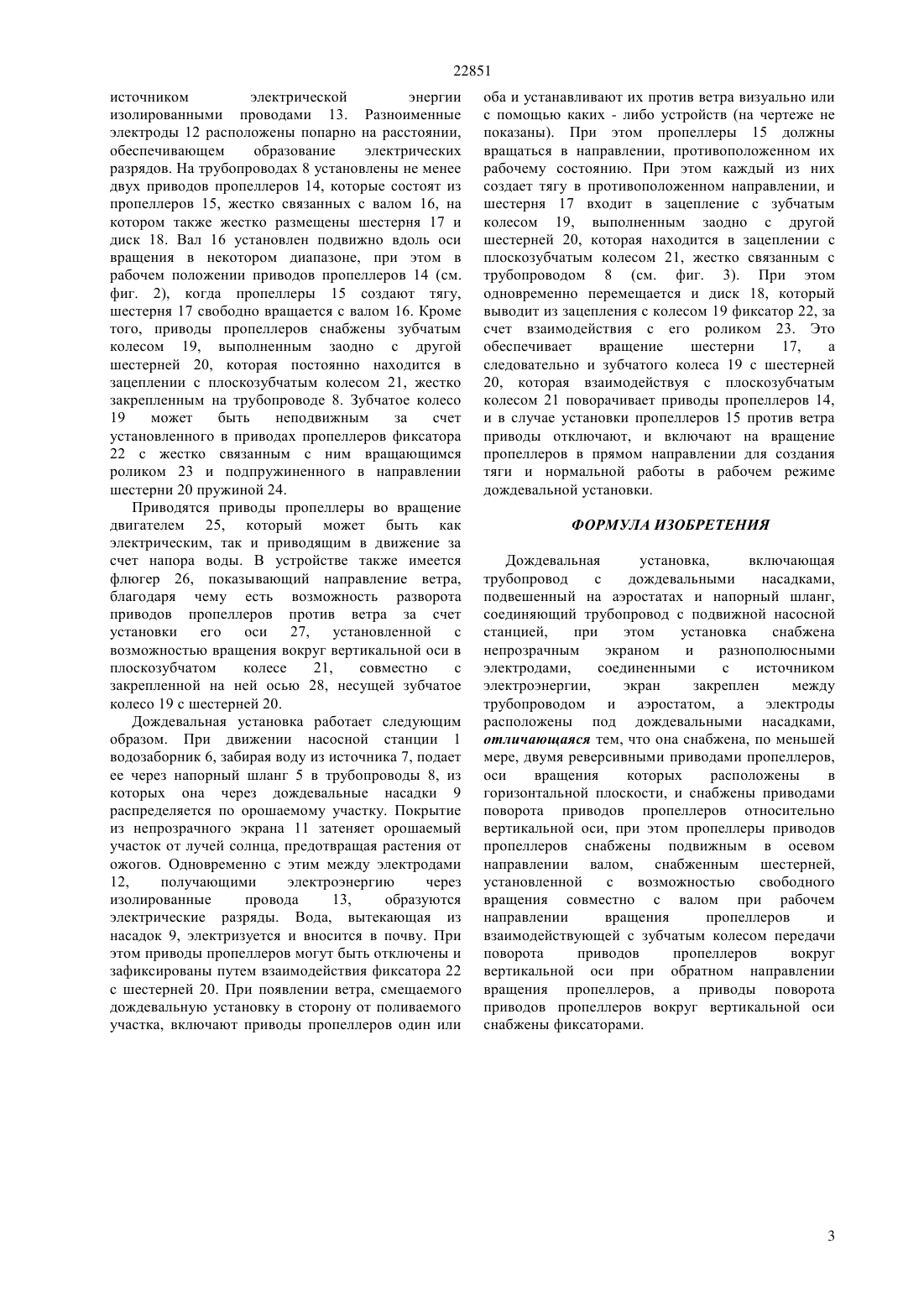

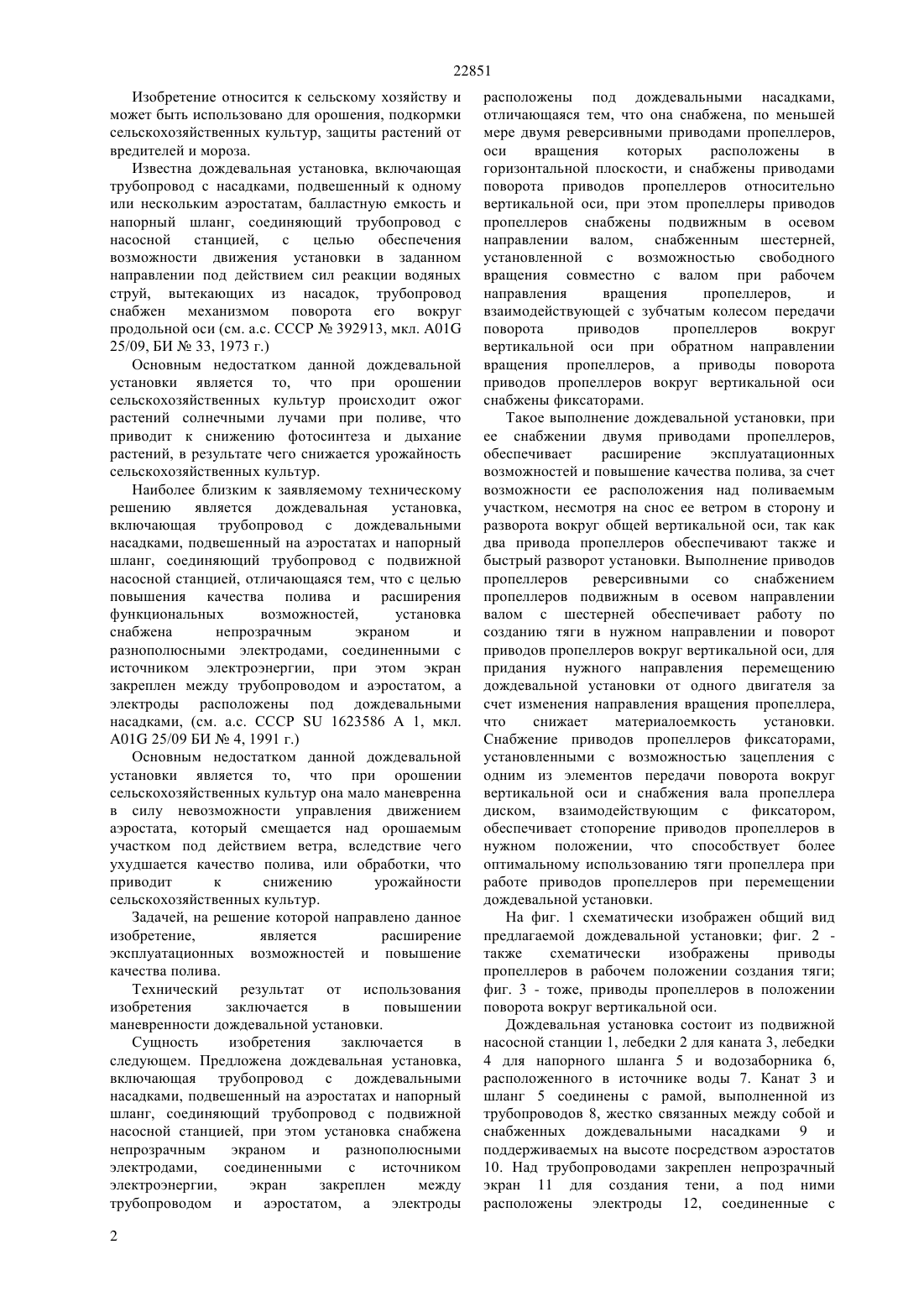

(51) 01 25/09 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ соединяющий трубопровод с подвижной насосной станцией,при этом установка снабжена непрозрачным экраном и разнополюсными электродами,соединенными с источником электроэнергии,экран закреплен между трубопроводом и аэростатом, а электроды расположены под дождевальными насадками,отличающаяся тем, что она снабжена, по меньшей мере двумя реверсивными приводами пропеллеров,оси вращения которых расположены в горизонтальной плоскости, и снабжены приводами поворота приводов пропеллеров относительно вертикальной оси, при этом пропеллеры приводов пропеллеров снабжены подвижным в осевом направлении валом, снабженным шестерней,установленной с возможностью свободного вращения совместно с валом при рабочем направлении вращения пропеллеров,и взаимодействующей с зубчатым колесом передачи поворота приводов пропеллеров вокруг вертикальной оси при обратном направлении вращения пропеллеров, а приводы поворота приводов пропеллеров вокруг вертикальной оси снабжены фиксаторами.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Асангалиев Атрау Асангалиева Мадина Елибековна Яковлев Александр Николаевич(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к сельскому хозяйству и может быть использовано для орошения,подкормки сельскохозяйственных культур, защиты растений от вредителей и мороза. Задачей, на решение которой направлено данное изобретение,является расширение эксплуатационных возможностей и повышение качества полива. Технический результат от использования изобретения заключается в повышении маневренности дождевальной установки. Предложена дождевальная установка, включающая трубопровод с дождевальными насадками,подвешенный на аэростатах и напорный шланг, 22851 Изобретение относится к сельскому хозяйству и может быть использовано для орошения, подкормки сельскохозяйственных культур, защиты растений от вредителей и мороза. Известна дождевальная установка, включающая трубопровод с насадками, подвешенный к одному или нескольким аэростатам, балластную емкость и напорный шланг, соединяющий трубопровод с насосной станцией,с целью обеспечения возможности движения установки в заданном направлении под действием сил реакции водяных струй, вытекающих из насадок, трубопровод снабжен механизмом поворота его вокруг продольной оси (см. а.с. СССР 392913, мкл. 01 25/09, БИ 33, 1973 г.) Основным недостатком данной дождевальной установки является то, что при орошении сельскохозяйственных культур происходит ожог растений солнечными лучами при поливе, что приводит к снижению фотосинтеза и дыхание растений, в результате чего снижается урожайность сельскохозяйственных культур. Наиболее близким к заявляемому техническому решению является дождевальная установка,включающая трубопровод с дождевальными насадками, подвешенный на аэростатах и напорный шланг, соединяющий трубопровод с подвижной насосной станцией, отличающаяся тем, что с целью повышения качества полива и расширения функциональных возможностей,установка снабжена непрозрачным экраном и разнополюсными электродами, соединенными с источником электроэнергии, при этом экран закреплен между трубопроводом и аэростатом, а электроды расположены под дождевальными насадками, (см. а.с. СССР 1623586 А 1, мкл. А 01 25/09 БИ 4, 1991 г.) Основным недостатком данной дождевальной установки является то, что при орошении сельскохозяйственных культур она мало маневренна в силу невозможности управления движением аэростата, который смещается над орошаемым участком под действием ветра, вследствие чего ухудшается качество полива, или обработки, что приводит к снижению урожайности сельскохозяйственных культур. Задачей, на решение которой направлено данное изобретение,является расширение эксплуатационных возможностей и повышение качества полива. Технический результат от использования изобретения заключается в повышении маневренности дождевальной установки. Сущность изобретения заключается в следующем. Предложена дождевальная установка,включающая трубопровод с дождевальными насадками, подвешенный на аэростатах и напорный шланг, соединяющий трубопровод с подвижной насосной станцией, при этом установка снабжена непрозрачным экраном и разнополюсными электродами,соединенными с источником электроэнергии,экран закреплен между трубопроводом и аэростатом, а электроды 2 расположены под дождевальными насадками,отличающаяся тем, что она снабжена, по меньшей мере двумя реверсивными приводами пропеллеров,оси вращения которых расположены в горизонтальной плоскости, и снабжены приводами поворота приводов пропеллеров относительно вертикальной оси, при этом пропеллеры приводов пропеллеров снабжены подвижным в осевом направлении валом, снабженным шестерней,установленной с возможностью свободного вращения совместно с валом при рабочем направления вращения пропеллеров,и взаимодействующей с зубчатым колесом передачи поворота приводов пропеллеров вокруг вертикальной оси при обратном направлении вращения пропеллеров, а приводы поворота приводов пропеллеров вокруг вертикальной оси снабжены фиксаторами. Такое выполнение дождевальной установки, при ее снабжении двумя приводами пропеллеров,обеспечивает расширение эксплуатационных возможностей и повышение качества полива, за счет возможности ее расположения над поливаемым участком, несмотря на снос ее ветром в сторону и разворота вокруг общей вертикальной оси, так как два привода пропеллеров обеспечивают также и быстрый разворот установки. Выполнение приводов пропеллеров реверсивными со снабжением пропеллеров подвижным в осевом направлении валом с шестерней обеспечивает работу по созданию тяги в нужном направлении и поворот приводов пропеллеров вокруг вертикальной оси, для придания нужного направления перемещению дождевальной установки от одного двигателя за счет изменения направления вращения пропеллера,что снижает материалоемкость установки. Снабжение приводов пропеллеров фиксаторами,установленными с возможностью зацепления с одним из элементов передачи поворота вокруг вертикальной оси и снабжения вала пропеллера диском,взаимодействующим с фиксатором,обеспечивает стопорение приводов пропеллеров в нужном положении, что способствует более оптимальному использованию тяги пропеллера при работе приводов пропеллеров при перемещении дождевальной установки. На фиг. 1 схематически изображен общий вид предлагаемой дождевальной установки фиг. 2 также схематически изображены приводы пропеллеров в рабочем положении создания тяги фиг. 3 - тоже, приводы пропеллеров в положении поворота вокруг вертикальной оси. Дождевальная установка состоит из подвижной насосной станции 1, лебедки 2 для каната 3, лебедки 4 для напорного шланга 5 и водозаборника 6,расположенного в источнике воды 7. Канат 3 и шланг 5 соединены с рамой, выполненной из трубопроводов 8, жестко связанных между собой и снабженных дождевальными насадками 9 и поддерживаемых на высоте посредством аэростатов 10. Над трубопроводами закреплен непрозрачный экран 11 для создания тени, а под ними расположены электроды 12, соединенные с 22851 источником электрической энергии изолированными проводами 13. Разноименные электроды 12 расположены попарно на расстоянии,обеспечивающем образование электрических разрядов. На трубопроводах 8 установлены не менее двух приводов пропеллеров 14, которые состоят из пропеллеров 15, жестко связанных с валом 16, на котором также жестко размещены шестерня 17 и диск 18. Вал 16 установлен подвижно вдоль оси вращения в некотором диапазоне, при этом в рабочем положении приводов пропеллеров 14 (см. фиг. 2), когда пропеллеры 15 создают тягу,шестерня 17 свободно вращается с валом 16. Кроме того, приводы пропеллеров снабжены зубчатым колесом 19, выполненным заодно с другой шестерней 20, которая постоянно находится в зацеплении с плоскозубчатым колесом 21, жестко закрепленным на трубопроводе 8. Зубчатое колесо 19 может быть неподвижным за счет установленного в приводах пропеллеров фиксатора 22 с жестко связанным с ним вращающимся роликом 23 и подпружиненного в направлении шестерни 20 пружиной 24. Приводятся приводы пропеллеры во вращение двигателем 25, который может быть как электрическим, так и приводящим в движение за счет напора воды. В устройстве также имеется флюгер 26, показывающий направление ветра,благодаря чему есть возможность разворота приводов пропеллеров против ветра за счет установки его оси 27, установленной с возможностью вращения вокруг вертикальной оси в плоскозубчатом колесе 21,совместно с закрепленной на ней осью 28, несущей зубчатое колесо 19 с шестерней 20. Дождевальная установка работает следующим образом. При движении насосной станции 1 водозаборник 6, забирая воду из источника 7, подает ее через напорный шланг 5 в трубопроводы 8, из которых она через дождевальные насадки 9 распределяется по орошаемому участку. Покрытие из непрозрачного экрана 11 затеняет орошаемый участок от лучей солнца, предотвращая растения от ожогов. Одновременно с этим между электродами 12,получающими электроэнергию через изолированные провода 13,образуются электрические разряды. Вода, вытекающая из насадок 9, электризуется и вносится в почву. При этом приводы пропеллеров могут быть отключены и зафиксированы путем взаимодействия фиксатора 22 с шестерней 20. При появлении ветра, смещаемого дождевальную установку в сторону от поливаемого участка, включают приводы пропеллеров один или оба и устанавливают их против ветра визуально или с помощью каких - либо устройств (на чертеже не показаны). При этом пропеллеры 15 должны вращаться в направлении, противоположенном их рабочему состоянию. При этом каждый из них создает тягу в противоположенном направлении, и шестерня 17 входит в зацепление с зубчатым колесом 19, выполненным заодно с другой шестерней 20, которая находится в зацеплении с плоскозубчатым колесом 21, жестко связанным с трубопроводом 8 (см. фиг. 3). При этом одновременно перемещается и диск 18, который выводит из зацепления с колесом 19 фиксатор 22, за счет взаимодействия с его роликом 23. Это обеспечивает вращение шестерни 17,а следовательно и зубчатого колеса 19 с шестерней 20, которая взаимодействуя с плоскозубчатым колесом 21 поворачивает приводы пропеллеров 14,и в случае установки пропеллеров 15 против ветра приводы отключают, и включают на вращение пропеллеров в прямом направлении для создания тяги и нормальной работы в рабочем режиме дождевальной установки. ФОРМУЛА ИЗОБРЕТЕНИЯ Дождевальная установка,включающая трубопровод с дождевальными насадками,подвешенный на аэростатах и напорный шланг,соединяющий трубопровод с подвижной насосной станцией,при этом установка снабжена непрозрачным экраном и разнополюсными электродами,соединенными с источником электроэнергии,экран закреплен между трубопроводом и аэростатом, а электроды расположены под дождевальными насадками,отличающаяся тем, что она снабжена, по меньшей мере, двумя реверсивными приводами пропеллеров,оси вращения которых расположены в горизонтальной плоскости, и снабжены приводами поворота приводов пропеллеров относительно вертикальной оси, при этом пропеллеры приводов пропеллеров снабжены подвижным в осевом направлении валом, снабженным шестерней,установленной с возможностью свободного вращения совместно с валом при рабочем направлении вращения пропеллеров и взаимодействующей с зубчатым колесом передачи поворота приводов пропеллеров вокруг вертикальной оси при обратном направлении вращения пропеллеров, а приводы поворота приводов пропеллеров вокруг вертикальной оси снабжены фиксаторами.
