Установка для измельчения асфальтобетонного лома

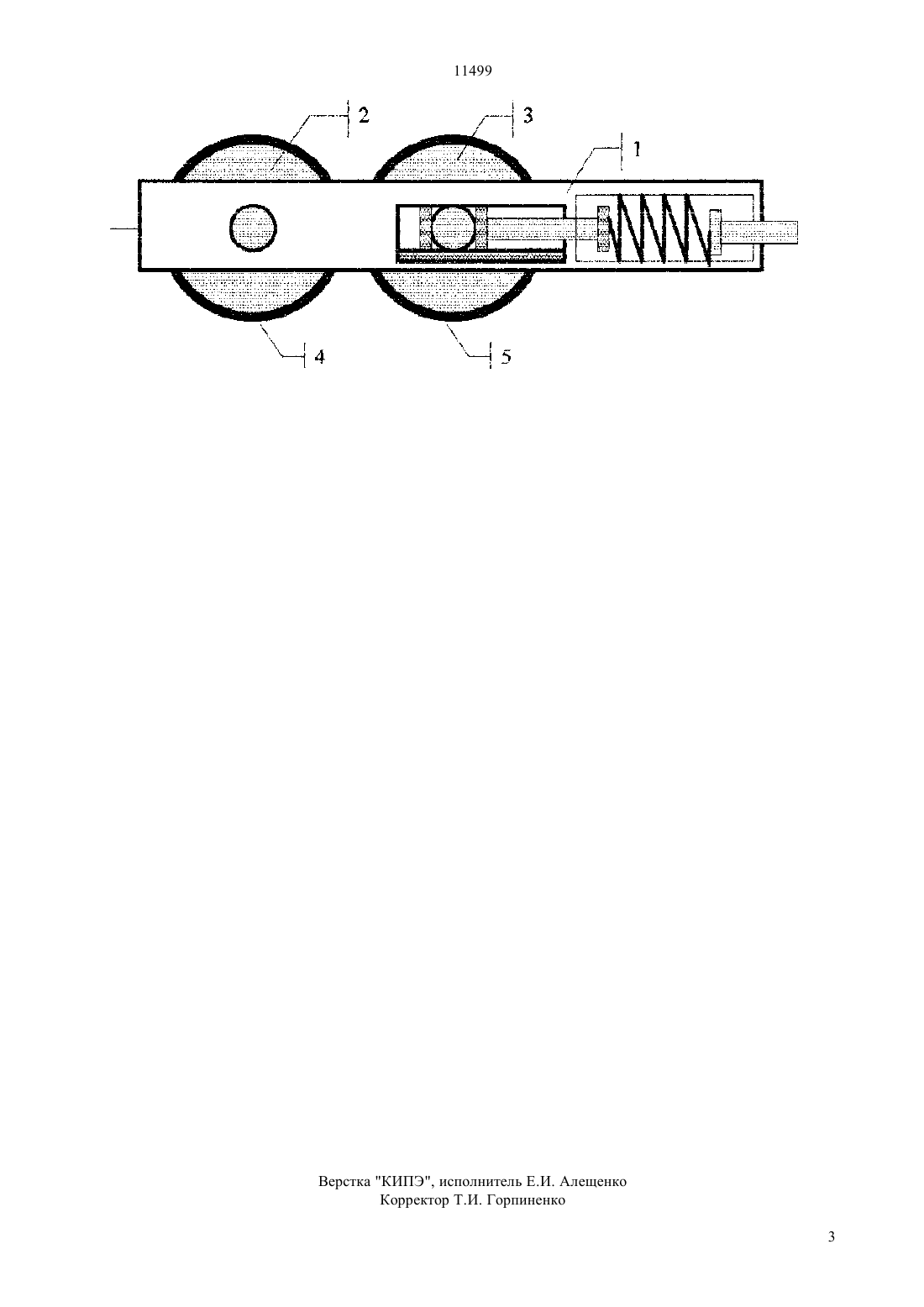

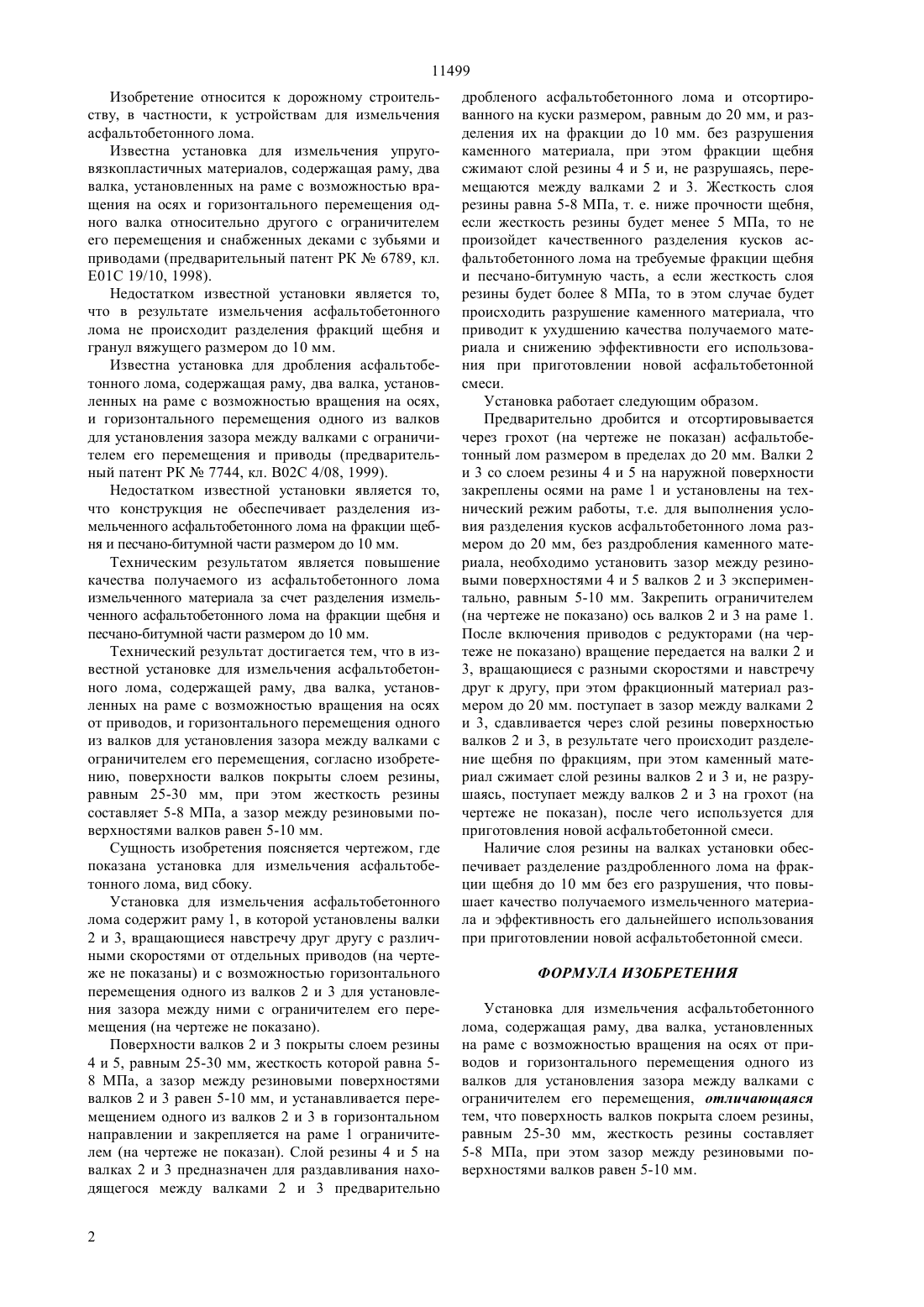

(51)7 02 4/02, 01 19/05 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Асматулаев Борис Айсаевич Исаев Евгений Олегович Косенко Ирина Николаевна Асматулаев Руслан Борисович(73) Научно-технический инженерный центр Казакстан Жолдары(56) Предварительный патент РК 7744, кл. В 02 С 4/08, 1999(54) УСТАНОВКА ДЛЯ ИЗМЕЛЬЧЕНИЯ АСФАЛЬТОБЕТОННОГО ЛОМА(57) Изобретение относится к дорожному строительству, в частности, к устройствам для измельчения асфальтобетонного лома. Технический результат - повышение качества получаемого из асфальтобетонного лома измельченного материала за счет разделения измельченного асфальтобетонного лома на фракции щебня и песчано-битумной части размером до 10 мм. Установка для измельчения асфальтобетонного лома содержит раму, два валка, установленных на раме с возможностью вращения на осях от приводов и горизонтального перемещения одного из валков для установления зазора между валками с ограничителем его перемещения. Поверхности валков покрыты слоем резины, равным 25-30 мм, при этом жесткость резины составляет 5-8 МПа, а зазор между резиновыми поверхностями валков равен 5-10 мм. 11499 Изобретение относится к дорожному строительству, в частности, к устройствам для измельчения асфальтобетонного лома. Известна установка для измельчения упруговязкопластичных материалов, содержащая раму, два валка, установленных на раме с возможностью вращения на осях и горизонтального перемещения одного валка относительно другого с ограничителем его перемещения и снабженных деками с зубьями и приводами (предварительный патент РК 6789, кл. Е 01 С 19/10, 1998). Недостатком известной установки является то,что в результате измельчения асфальтобетонного лома не происходит разделения фракций щебня и гранул вяжущего размером до 10 мм. Известна установка для дробления асфальтобетонного лома, содержащая раму, два валка, установленных на раме с возможностью вращения на осях,и горизонтального перемещения одного из валков для установления зазора между валками с ограничителем его перемещения и приводы (предварительный патент РК 7744, кл. В 02 С 4/08, 1999). Недостатком известной установки является то,что конструкция не обеспечивает разделения измельченного асфальтобетонного лома на фракции щебня и песчано-битумной части размером до 10 мм. Техническим результатом является повышение качества получаемого из асфальтобетонного лома измельченного материала за счет разделения измельченного асфальтобетонного лома на фракции щебня и песчано-битумной части размером до 10 мм. Технический результат достигается тем, что в известной установке для измельчения асфальтобетонного лома, содержащей раму, два валка, установленных на раме с возможностью вращения на осях от приводов, и горизонтального перемещения одного из валков для установления зазора между валками с ограничителем его перемещения, согласно изобретению, поверхности валков покрыты слоем резины,равным 25-30 мм, при этом жесткость резины составляет 5-8 МПа, а зазор между резиновыми поверхностями валков равен 5-10 мм. Сущность изобретения поясняется чертежом, где показана установка для измельчения асфальтобетонного лома, вид сбоку. Установка для измельчения асфальтобетонного лома содержит раму 1, в которой установлены валки 2 и 3, вращающиеся навстречу друг другу с различными скоростями от отдельных приводов (на чертеже не показаны) и с возможностью горизонтального перемещения одного из валков 2 и 3 для установления зазора между ними с ограничителем его перемещения (на чертеже не показано). Поверхности валков 2 и 3 покрыты слоем резины 4 и 5, равным 25-30 мм, жесткость которой равна 58 МПа, а зазор между резиновыми поверхностями валков 2 и 3 равен 5-10 мм, и устанавливается перемещением одного из валков 2 и 3 в горизонтальном направлении и закрепляется на раме 1 ограничителем (на чертеже не показан). Слой резины 4 и 5 на валках 2 и 3 предназначен для раздавливания находящегося между валками 2 и 3 предварительно 2 дробленого асфальтобетонного лома и отсортированного на куски размером, равным до 20 мм, и разделения их на фракции до 10 мм. без разрушения каменного материала, при этом фракции щебня сжимают слой резины 4 и 5 и, не разрушаясь, перемещаются между валками 2 и 3. Жесткость слоя резины равна 5-8 МПа, т. е. ниже прочности щебня,если жесткость резины будет менее 5 МПа, то не произойдет качественного разделения кусков асфальтобетонного лома на требуемые фракции щебня и песчано-битумную часть, а если жесткость слоя резины будет более 8 МПа, то в этом случае будет происходить разрушение каменного материала, что приводит к ухудшению качества получаемого материала и снижению эффективности его использования при приготовлении новой асфальтобетонной смеси. Установка работает следующим образом. Предварительно дробится и отсортировывается через грохот (на чертеже не показан) асфальтобетонный лом размером в пределах до 20 мм. Валки 2 и 3 со слоем резины 4 и 5 на наружной поверхности закреплены осями на раме 1 и установлены на технический режим работы, т.е. для выполнения условия разделения кусков асфальтобетонного лома размером до 20 мм, без раздробления каменного материала, необходимо установить зазор между резиновыми поверхностями 4 и 5 валков 2 и 3 экспериментально, равным 5-10 мм. Закрепить ограничителем(на чертеже не показано) ось валков 2 и 3 на раме 1. После включения приводов с редукторами (на чертеже не показано) вращение передается на валки 2 и 3, вращающиеся с разными скоростями и навстречу друг к другу, при этом фракционный материал размером до 20 мм. поступает в зазор между валками 2 и 3, сдавливается через слой резины поверхностью валков 2 и 3, в результате чего происходит разделение щебня по фракциям, при этом каменный материал сжимает слой резины валков 2 и 3 и, не разрушаясь, поступает между валков 2 и 3 на грохот (на чертеже не показан), после чего используется для приготовления новой асфальтобетонной смеси. Наличие слоя резины на валках установки обеспечивает разделение раздробленного лома на фракции щебня до 10 мм без его разрушения, что повышает качество получаемого измельченного материала и эффективность его дальнейшего использования при приготовлении новой асфальтобетонной смеси. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для измельчения асфальтобетонного лома, содержащая раму, два валка, установленных на раме с возможностью вращения на осях от приводов и горизонтального перемещения одного из валков для установления зазора между валками с ограничителем его перемещения, отличающаяся тем, что поверхность валков покрыта слоем резины,равным 25-30 мм, жесткость резины составляет 5-8 МПа, при этом зазор между резиновыми поверхностями валков равен 5-10 мм.
