Продольный элемент напольного плинтуса

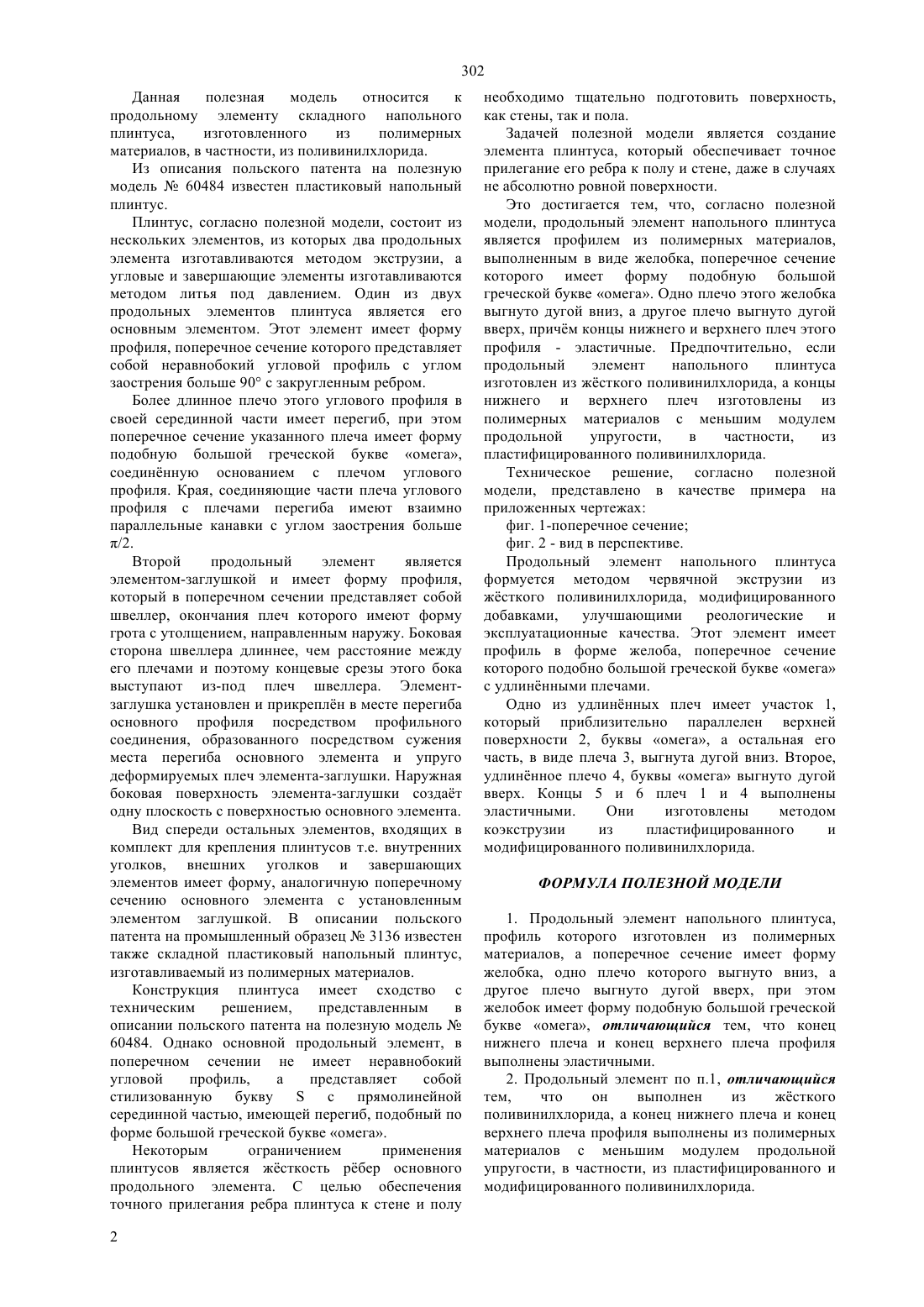

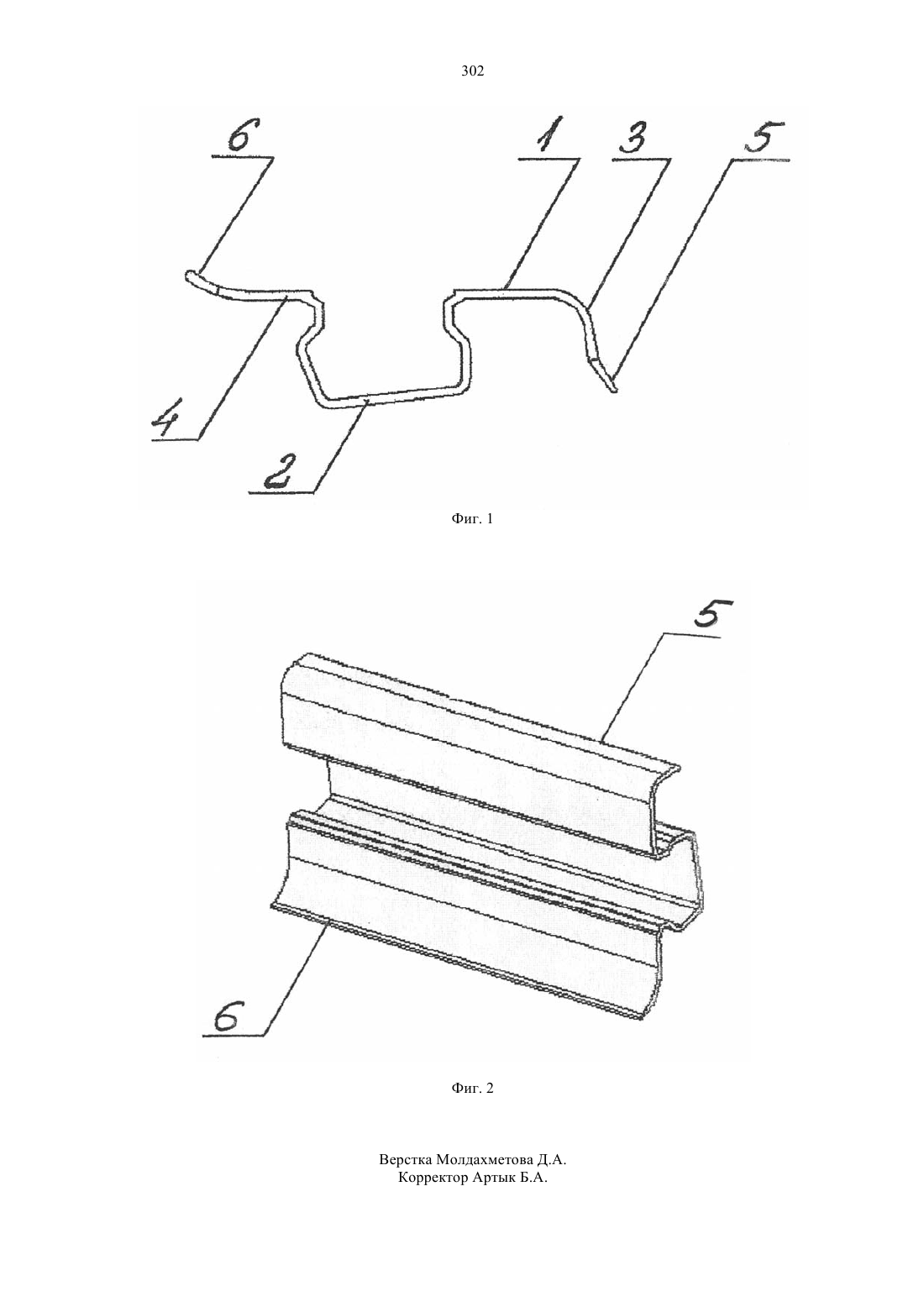

(51) 04 19/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ и стене, даже в случаях не абсолютно ровной их поверхности. Это достигается тем, что в продольном элементе плинтуса, профиль которого имеет форму желобка,с поперечным сечением в форме большой греческой буквы омега с удлиннными плечами, одно из удлиннных плеч имеет участок, который приблизительно параллелен верхней поверхности,буквы омега, а остальная его часть выгнута дугой вниз. Второе удлиннное плечо, буквы омега выгнуто дугой вверх. Окончания плеч выполнены эластичными. Они изготовлены методом коэкструзии из пластифицированного поливинилхлорида,тогда как остальная часть продольного элемента формуется методом червячной экструзии из жесткого поливинилхлорида, модифицированного добавками,улучшающими реологические и эксплуатационные качества.(56) Патент на промышленный образец 3136.(54) ПРОДОЛЬНЫЙ ЭЛЕМЕНТ НАПОЛЬНОГО ПЛИНТУСА(57) Полезная модель относится к продольным элементам складного напольного плинтуса. Техническим результатом является обеспечение точного прилегания ребра элемента плинтуса к полу 302 Данная полезная модель относится к продольному элементу складного напольного плинтуса,изготовленного из полимерных материалов, в частности, из поливинилхлорида. Из описания польского патента на полезную модель 60484 известен пластиковый напольный плинтус. Плинтус, согласно полезной модели, состоит из нескольких элементов, из которых два продольных элемента изготавливаются методом экструзии, а угловые и завершающие элементы изготавливаются методом литья под давлением. Один из двух продольных элементов плинтуса является его основным элементом. Этот элемент имеет форму профиля, поперечное сечение которого представляет собой неравнобокий угловой профиль с углом заострения больше 90 с закругленным ребром. Более длинное плечо этого углового профиля в своей серединной части имеет перегиб, при этом поперечное сечение указанного плеча имеет форму подобную большой греческой букве омега,соединнную основанием с плечом углового профиля. Края, соединяющие части плеча углового профиля с плечами перегиба имеют взаимно параллельные канавки с углом заострения больше/2. Второй продольный элемент является элементом-заглушкой и имеет форму профиля,который в поперечном сечении представляет собой швеллер, окончания плеч которого имеют форму грота с утолщением, направленным наружу. Боковая сторона швеллера длиннее, чем расстояние между его плечами и поэтому концевые срезы этого бока выступают из-под плеч швеллера. Элементзаглушка установлен и прикреплн в месте перегиба основного профиля посредством профильного соединения, образованного посредством сужения места перегиба основного элемента и упруго деформируемых плеч элемента-заглушки. Наружная боковая поверхность элемента-заглушки создат одну плоскость с поверхностью основного элемента. Вид спереди остальных элементов, входящих в комплект для крепления плинтусов т.е. внутренних уголков, внешних уголков и завершающих элементов имеет форму, аналогичную поперечному сечению основного элемента с установленным элементом заглушкой. В описании польского патента на промышленный образец 3136 известен также складной пластиковый напольный плинтус,изготавливаемый из полимерных материалов. Конструкция плинтуса имеет сходство с техническим решением,представленным в описании польского патента на полезную модель 60484. Однако основной продольный элемент, в поперечном сечении не имеет неравнобокий угловой профиль,а представляет собой стилизованную буквус прямолинейной серединной частью, имеющей перегиб, подобный по форме большой греческой букве омега. Некоторым ограничением применения плинтусов является жсткость рбер основного продольного элемента. С целью обеспечения точного прилегания ребра плинтуса к стене и полу 2 необходимо тщательно подготовить поверхность,как стены, так и пола. Задачей полезной модели является создание элемента плинтуса, который обеспечивает точное прилегание его ребра к полу и стене, даже в случаях не абсолютно ровной поверхности. Это достигается тем, что, согласно полезной модели, продольный элемент напольного плинтуса является профилем из полимерных материалов,выполненным в виде желобка, поперечное сечение которого имеет форму подобную большой греческой букве омега. Одно плечо этого желобка выгнуто дугой вниз, а другое плечо выгнуто дугой вверх, причм концы нижнего и верхнего плеч этого профиля - эластичные. Предпочтительно, если продольный элемент напольного плинтуса изготовлен из жсткого поливинилхлорида, а концы нижнего и верхнего плеч изготовлены из полимерных материалов с меньшим модулем продольной упругости,в частности,из пластифицированного поливинилхлорида. Техническое решение, согласно полезной модели, представлено в качестве примера на приложенных чертежах фиг. 1-поперечное сечение фиг. 2 - вид в перспективе. Продольный элемент напольного плинтуса формуется методом червячной экструзии из жсткого поливинилхлорида, модифицированного добавками,улучшающими реологические и эксплуатационные качества. Этот элемент имеет профиль в форме желоба, поперечное сечение которого подобно большой греческой букве омега с удлиннными плечами. Одно из удлиннных плеч имеет участок 1,который приблизительно параллелен верхней поверхности 2, буквы омега, а остальная его часть, в виде плеча 3, выгнута дугой вниз. Второе,удлиннное плечо 4, буквы омега выгнуто дугой вверх. Концы 5 и 6 плеч 1 и 4 выполнены эластичными. Они изготовлены методом коэкструзии из пластифицированного и модифицированного поливинилхлорида. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Продольный элемент напольного плинтуса,профиль которого изготовлен из полимерных материалов, а поперечное сечение имеет форму желобка, одно плечо которого выгнуто вниз, а другое плечо выгнуто дугой вверх, при этом желобок имеет форму подобную большой греческой букве омега, отличающийся тем, что конец нижнего плеча и конец верхнего плеча профиля выполнены эластичными. 2. Продольный элемент по п.1, отличающийся тем,что он выполнен из жсткого поливинилхлорида, а конец нижнего плеча и конец верхнего плеча профиля выполнены из полимерных материалов с меньшим модулем продольной упругости, в частности, из пластифицированного и модифицированного поливинилхлорида.
