Элемент кровельного покрытия

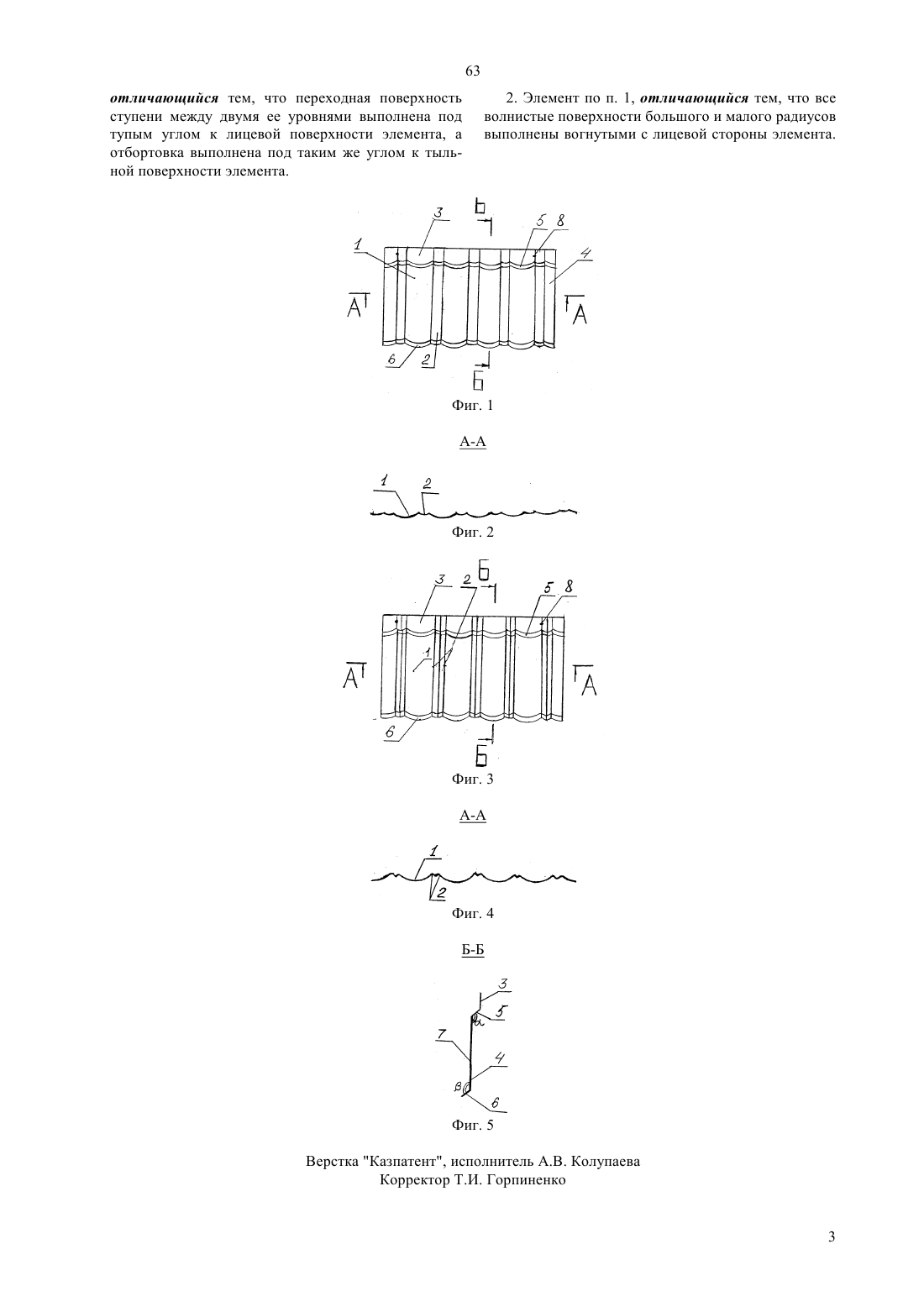

(51)7 04 1/06 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к строительным материалам и может использоваться при изготовлении кровель зданий. Технический результат - упрощение конструкции элемента кровельного покрытия, технологии его изготовления и монтажа. Это достигается тем, что в элементе кровельного покрытия, включающем волнистую поверхность из чередующихся в поперечном направлении участков большого радиуса и малого радиуса с накрываемыми и накрывающими продольными и поперечными кромками, причем накрываемая поперечная кромка выполнена в виде ступени к лицевой поверхности, а накрывающая поперечная кромка имеет по всей длине отбортовку, переходная поверхность ступени между двумя ее уровнями выполнена под тупым углом к лицевой поверхности элемента, а отбортовка выполнена под таким же углом к тыльной поверхности элемента. 63 Полезная модель относится к строительным материалам и используется при изготовлении кровель зданий. Известен элемент кровельного покрытия (а. с. СССР 1728428, кл. 04 1/00, 1992). Он включает чередующиеся на лицевой поверхности в поперечном направлении волнистые и плоские участки. Тыльная поверхность элемента выполнена плоской. Элемент имеет накрываемые и накрывающие продольные и поперечные кромки. Накрываемая поперечная кромка выполнена плоской, а продольные кромки снабжены с одной стороны замковыми выступами на лицевой поверхности элемента, а с другой - замковыми выступами на тыльной поверхности элемента. Для изготовления этого элемента используют в основном керамику. Изготовление же его из металла технологически сложно, и элемент будет иметь большой вес. Наиболее близким к заявляемому по технической сущности является элемент кровельного покрытия,описанный в патенте России 2119569, кл. 04 1/06, 1998. Он включает чередующиеся в поперечном направлении сопряженные между собой волнистые поверхности большого радиуса и волнистые поверхности малого радиуса с накрывающими и накрываемыми продольными и поперечными кромками. Накрываемая поперечная кромка выполнена в виде ступени над лицевой поверхностью элемента. Накрывающая поперечная кромка имеет отбортовку по своей длине. Переход ступени выполнен под острым углом к лицевой поверхности элемента, а отбортовка - под таким же углом к тыльной поверхности элемента. Недостатком этой конструкции элемента кровельного покрытия является то, что повышаются требования к точности изготовления элемента вследствие того, что надо обеспечить сцепление накрывающего и лежащего снизу элементов. При этом также усложняется технология их изготовления и монтаж кровли из этих элементов. В основу полезной модели положена задача создания конструкции элемента кровельного покрытия,имеющей высокую надежность, но более простой в изготовлении и применении. Технический результат изобретения - упрощение конструкции, технологии ее изготовления и монтажа. Это достигается тем, что в элементе кровельного покрытия, включающем волнистую поверхность из чередующихся в поперечном направлении участков большого радиуса и малого радиуса с накрываемыми и накрывающими продольными и поперечными кромками, причем накрываемая поперечная кромка выполнена в виде ступни к лицевой поверхности, а накрывающая поперечная кромка имеет по всей длине отбортовку, согласно предлагаемой полезной модели, переходная поверхность ступени между двумя ее уровнями выполнена под тупым углом к лицевой поверхности элемента, а отбортовка выпол 2 нена под таким же углом к тыльной поверхности элемента. Кроме того, все волнистые поверхности большого и малого радиусов могут быть выполнены вогнутыми. Полезная модель поясняется чертежами. На фиг. 1 представлен элемент кровельного покрытия, вариант осуществления на фиг. 2 - сечение А-А на фиг. 1 на фиг. 3 элемент кровельного покрытия, вариант осуществления на фиг. 4 - сечение А-А на фиг. 3 фиг. 5 - сечение Б-Б на фиг. 1, 3. Элемент кровельного покрытия состоит из чередующихся в поперечном направлении сопряженных между собой волнистых поверхностей больших радиусов 1 и малых радиусов 2. Они могут быть все вогнутыми на лицевой поверхности элемента (фиг. 1). Элемент имеет накрываемые и накрывающие продольные и поперечные кромки. Накрываемая поперечная кромка выполнена в виде ступени 3, выступающей над лицевой поверхностью 4 элемента. Переход 5 ступени выполнен под тупым угломк лицевой поверхности 4 элемента. Накрывающая поперечная кромка имеет по всей длине отбортовку 6. Она выполнена под тупым угломк тыльной стороне поверхности 7 элемента, примерно равным углу перехода ступени . На элементе кровельного покрытия выполнены отверстия 8 для крепежных элементов, например,гвоздей или болтов. При изготовлении элементов кровельного покрытия производят фигурный раскрой металла, затем формуют элементы методом холодного прессования, сверлят отверстия для крепления и наносят покрытие на элемент. Кровлю монтируют из предлагаемых элементов кровельного покрытия следующим образом. В нижней части крыши укладывают первый элемент и через отверстия 8 гвоздями или шурупами крепят его к обрешетке. Затем слева или справа, совмещая волнистые поверхности, внахлест укладывается следующий элемент и крепится к основанию кровли. После укладки первого ряда производится укладка последующих рядов. При этом ступень 3 нижележащего элемента накрывают вышележащим элементом таким образом, чтобы его отбортовка 6 легла на переход 5 ступени нижележащего элемента. Вышележащий элемент крепится через отверстия 8 к основанию кровли. Кровля, полученная из предлагаемых элементов, отличается надежностью, а ее монтаж - простотой. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Элемент кровельного покрытия, включающий волнистую поверхность из чередующихся в поперечном направлении участков большого радиуса и малого радиуса с накрываемыми и накрывающими продольными и поперечными кромками, причем накрываемая поперечная кромка выполнена в виде ступени к лицевой поверхности, а накрывающая поперечная кромка имеет по всей длине отбортовку, 63 отличающийся тем, что переходная поверхность ступени между двумя ее уровнями выполнена под тупым углом к лицевой поверхности элемента, а отбортовка выполнена под таким же углом к тыльной поверхности элемента. 2. Элемент по п. 1, отличающийся тем, что все волнистые поверхности большого и малого радиусов выполнены вогнутыми с лицевой стороны элемента.
